Цанги ER25 для фрезерних верстатів з ЧПУ: Особливості, вибір і експлуатація

Цанговий затиск — найважливіший вузол будь-якого фрезерного верстата з ЧПУ, від якого безпосередньо залежить якість обробки матеріалу, точність різу та термін служби ріжучого інструменту. Серед усього різноманіття стандартів, цанги ER25 займають особливе місце завдяки оптимальному балансу між габаритами та діапазоном затиснутих фрез.

Цей стандарт однаково затребуваний як у легких хобі-верстатах, так і в професійних обробних центрах по дереву та металу.

Що таке цанга ER25 і її головні характеристики

Стандарт ER (DIN 6499) був розроблений швейцарською компанією Rego-Fix і сьогодні є найпоширенішим у світі. Число «25» у маркуванні позначає базовий діаметр посадкового отвору в міліметрах (зовнішній діаметр самої цанги становить 26 мм, а довжина — 34 мм).

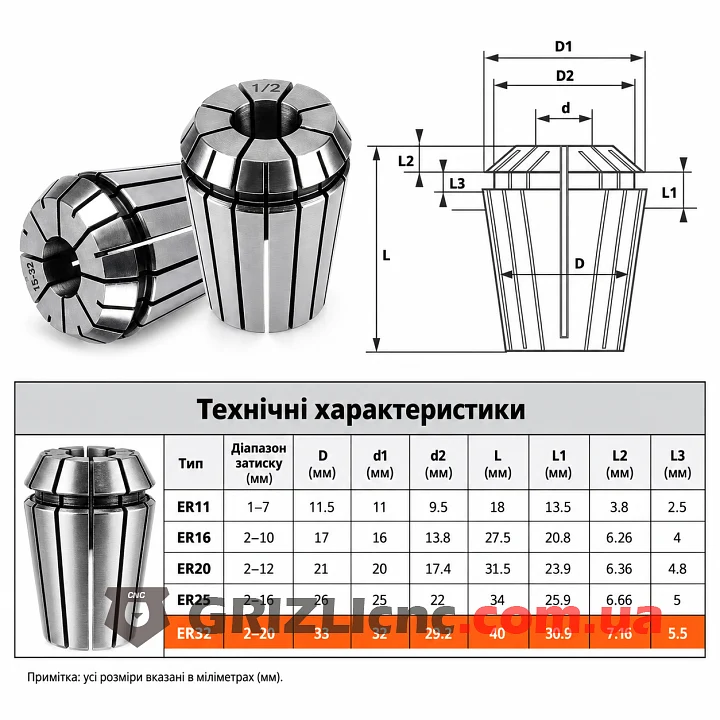

Основні технічні параметри цанг ER25:

• Діапазон затиску: від 1 мм до 16 мм. Це дозволяє використовувати як тонкі гравери, так і масивні кінцеві фрези.

• Крок стиснення: 1 мм. Цанга здатна надійно затиснути хвостовик інструмента, навіть якщо він на десяті долі міліметра менший від номінального діаметра.

• Кут конуса: 8 градусів, що забезпечує надійну самофіксацію та центрування в цанговому патроні.

Переваги використання цанг стандарту ER

Система затиску ER стала світовим стандартом завдяки ряду беззаперечних переваг:

• Висока точність центрування: Стандартні цанги забезпечують биття не більше 0.015 мм, а прецизійні (високоточні) версії — менше 0.008 мм або навіть 0.005 мм.

• Універсальність: Один цанговий патрон ER25 дозволяє працювати з величезним спектром фрез для дерева, пластику, алюмінію та сталі.

• Рівномірний обтиск: Завдяки наскрізним поздовжнім пропилам з двох сторін, цанга обтискає хвостовик фрези по всій довжині циліндра, виключаючи перекоси.

Як правильно вибрати цангу і цанговий патрон

Вибір оснастки залежить від типу виконуваних завдань і оброблюваного матеріалу.

Матеріал обробки

Для обробки м’яких матеріалів (дерево, МДФ, пластик) на середніх швидкостях достатньо стандартних цанг. Якщо ж ваш фрезерний верстат з ЧПУ працює по металу (сталь, кольорові метали), де виникають високі вібраційні навантаження, рекомендується обирати високоточні прецизійні цанги.

Тип гайки цангового патрона

Гайки для патронів ER25 бувають кількох типів:

• Тип UM (або Standard): Гайка з пазами під стандартний рожковий або спеціальний серпоподібний ключ.

• Тип Mini (M): Компактні гайки, використовувані в умовах обмеженого простору (частіше зустрічаються в ER11, ER16 і ER20, але бувають і для ER25).

• З балансуванням: Необхідні для високошвидкісних шпинделів (від 18 000 до 24 000 об/хв і вище), щоб уникнути руйнування підшипників.

Комплектація

Вигідніше придбавати цанги наборами. Набір цанг ER25 (зазвичай з 15–16 штук) перекриває всі можливі діаметри хвостовиків від 1 до 16 мм, що дає повну свободу у виборі інструмента.

Рекомендації з експлуатації та догляду

Щоб оснастка служила довго і не втрачала точності, дотримуйтесь базових правил:

1. Правильне встановлення: Спочатку цанга вставляється в гайку (до клацання фіксатора), і тільки потім в неї встановлюється фреза і вся конструкція накручується на патрон.

2. Затиск «вхолосту» заборонений: Ніколи не затягуйте гайку без встановленої фрези — це призведе до деформації цанги та втрати її властивостей.

3. Глибина посадки: Хвостовик фрези повинен заходити в цангу не менше ніж на 2/3 її довжини.

4. Чистота: Перед кожною заміною інструмента очищайте пази цанги і внутрішній конус шпинделя від пилу, стружки та залишків СОЖ.

5. Контроль зусилля: Використовуйте динамометричний ключ. Перетягування так само шкідливе, як і недотягування, оскільки воно деформує конус шпинделя.

Грамотно підібрані цанги і цангові патрони — це інвестиція в якість вашої продукції та довговічність обладнання. Незалежно від того, чи потрібні вам окремі розміри для специфічних завдань або повний комплект, стандарт ER25 забезпечить надійну роботу вашого верстата з ЧПУ на довгі роки.
