Опис

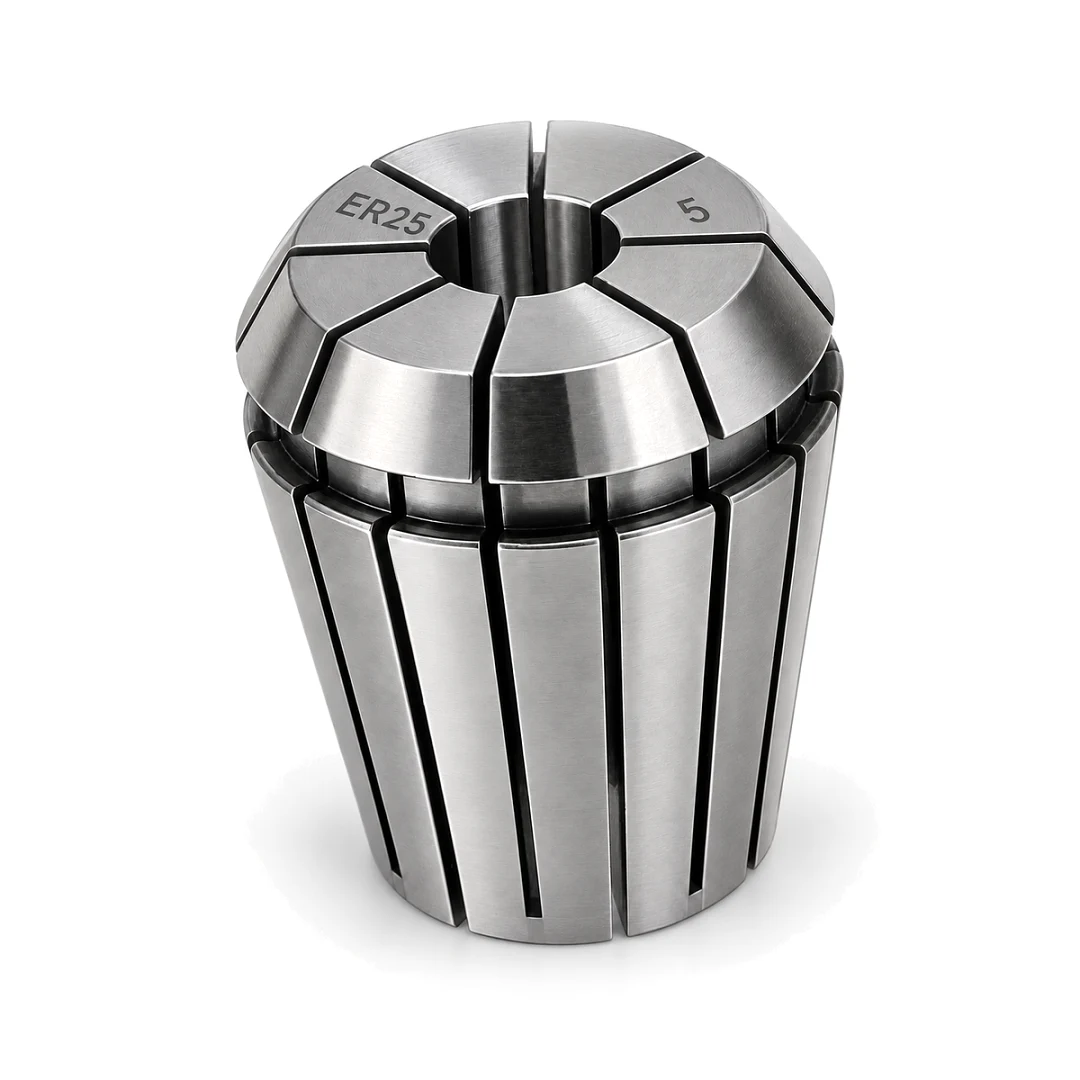

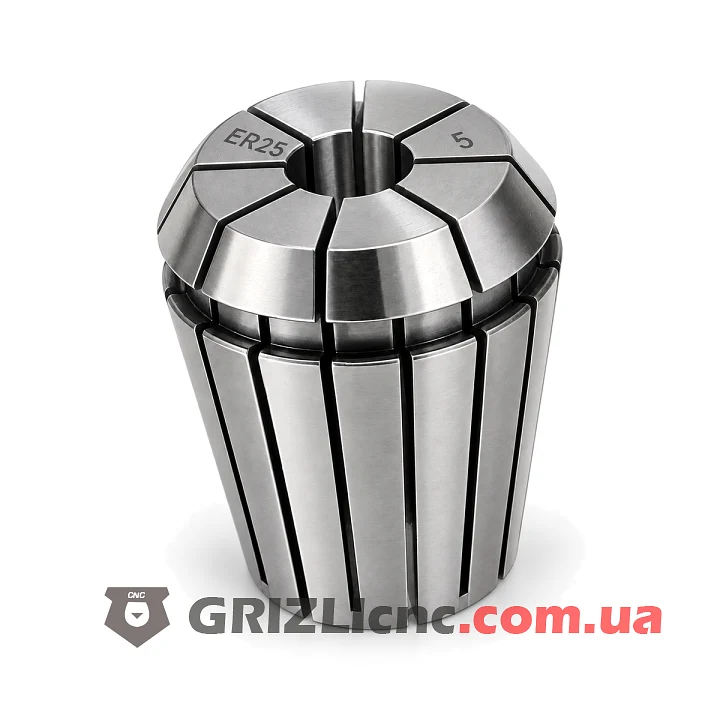

Під хвостовик 5 мм у шпинделі з конусом ER25 ставлять цангу ER25 5 мм. Вона стискається по всій довжині й тримає хвостовик від 4 до 5 мм, найточніше на номіналі 5 мм. Її ставлять для фрез із хвостовиком 5 мм для розкрою фанери й МДФ і для пазів у пластику.

Хвостовик 4.5 мм ця цанга теж затисне, але з більшим биттям, ніж хвостовик 5 мм. Хвостовики тонші за 4 мм тримає цанга 4 мм.

Сумісність

Цанга підходить до вала або патрона з конусом ER25, це вали шпинделів 5.5 кВт із корпусом 125 мм і цангових патронів ER25. Розміри цанги 26 x 34 мм однакові в усіх виробників, тому гайку й цангу можна брати від різних постачальників. Найбільший хвостовик серії ER25 за DIN 6499 дорівнює 16 мм.

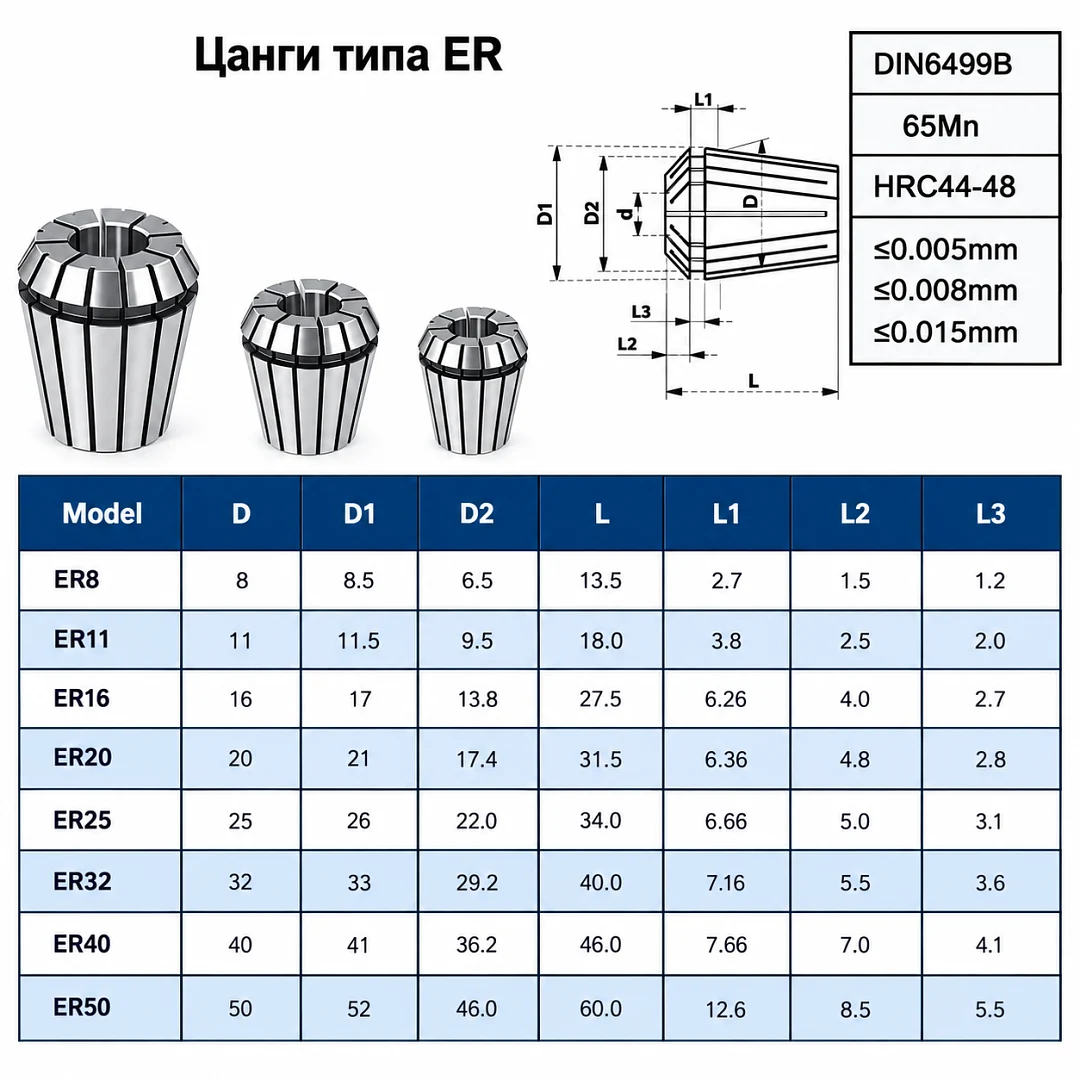

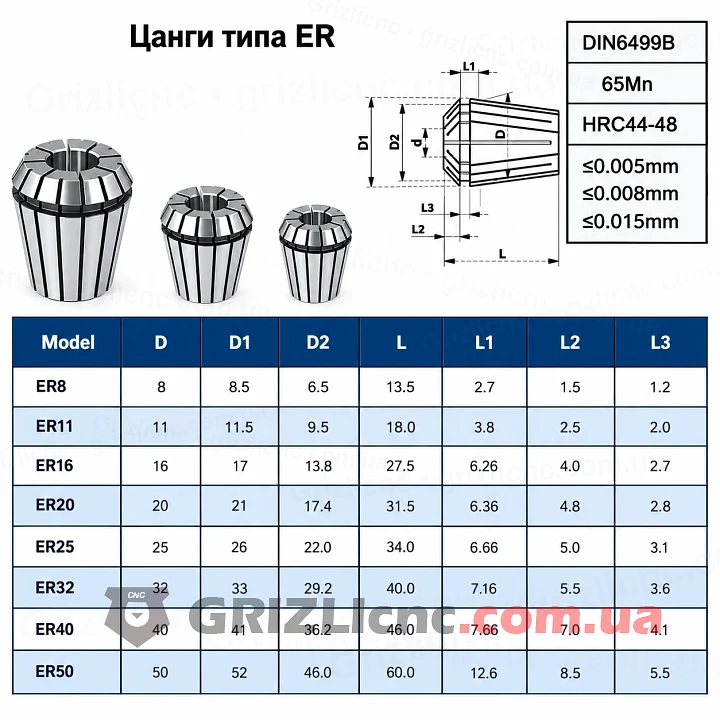

Розміри цанг ER, серія ER25

Затягування гайки

Перед затягуванням цанга має стояти в гайці з клацанням, а хвостовик бути всередині цанги на 22.7 мм і глибше. Типовий момент затягування стандартної гайки ER25 для хвостовика 5 мм: 80 Н·м. Без хвостовика гайку не затягують: пелюстки цанги стиснуться сильніше за розрахункове.

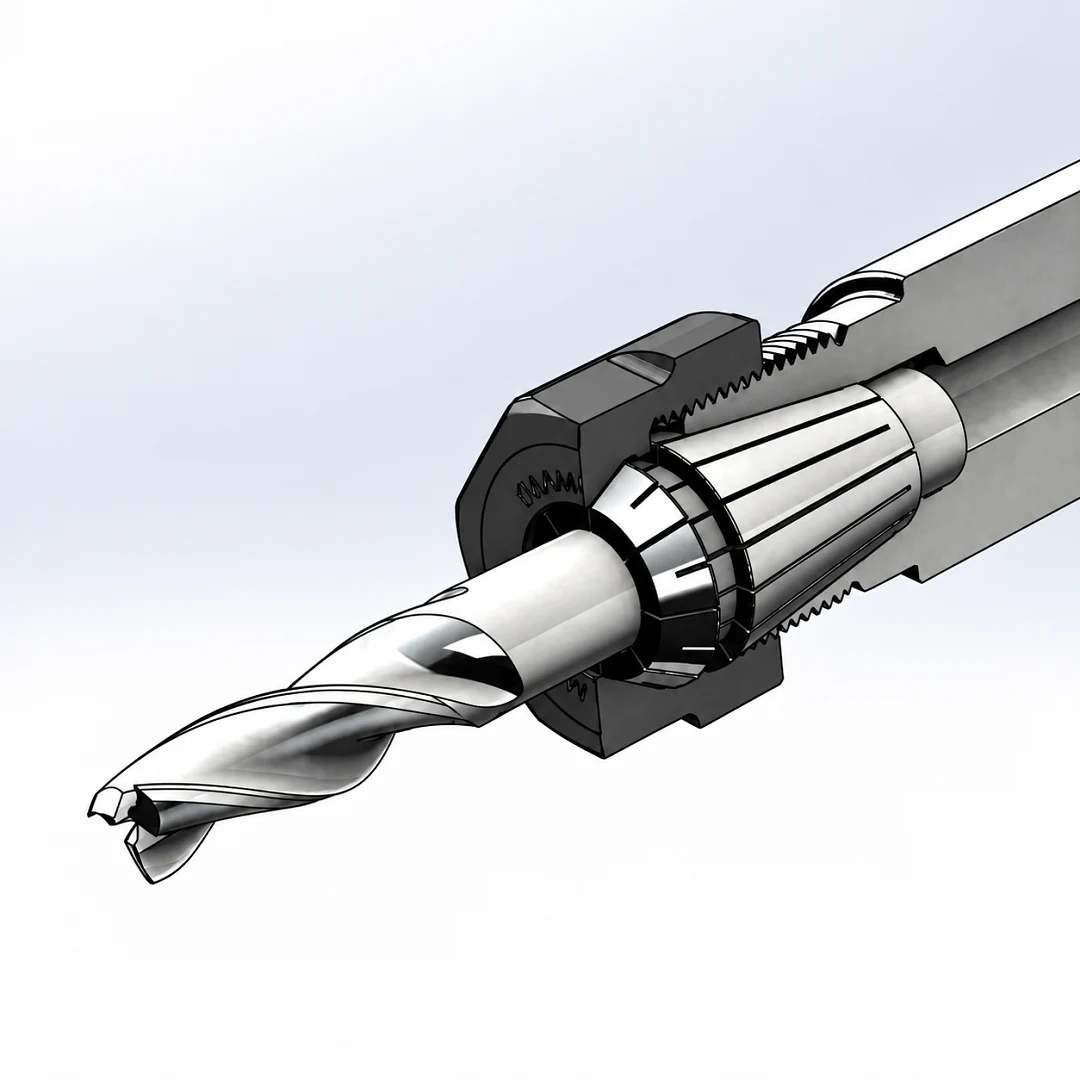

Цанга ER25 у гайці й конусі патрона

Догляд

Перед встановленням із цанги здувають стружку і протирають її зовнішній конус: пил у конусі дає биття сильніше, ніж допуск самої цанги, заявлений 0.015 мм. Зберігають цангу ER25 5 мм у тримачі, окремо від інших цанг, щоб не забити пелюстки.
