Що таке гнучкий кабель-канал

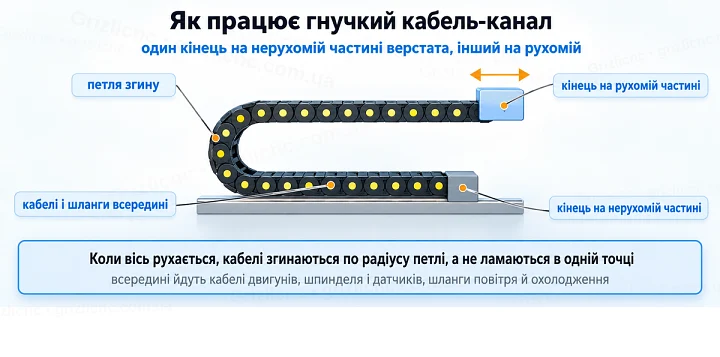

Гнучкий кабель-канал це ланцюг з пластикових ланок, усередині якого проходять кабелі двигунів, шпинделя і датчиків, шланги повітря й охолодження. Один кінець каналу закріплюють на нерухомій частині верстата, інший на рухомій. Коли вісь рухається, ланцюг перекочується петлею, і кабелі згинаються по радіусу цієї петлі, а не ламаються в одній точці.

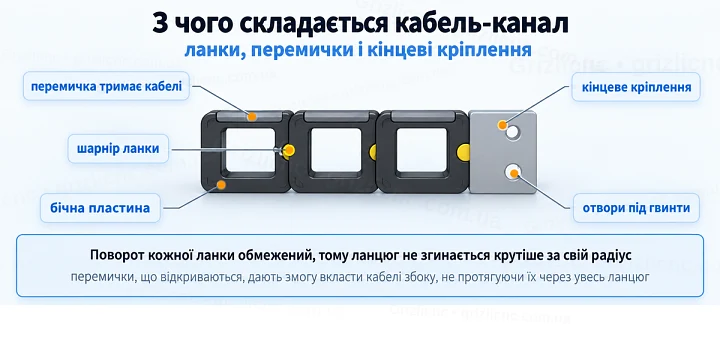

З чого складається кабель-канал
- Ланки. Бічні пластини з’єднані шарнірами, поворот кожної ланки обмежений, тому ланцюг не згинається крутіше за свій радіус.
- Перемички або кришки. З’єднують бічні пластини і тримають кабелі всередині. Перемички, що відкриваються, дають змогу вкласти кабелі збоку, не протягуючи їх через увесь ланцюг.

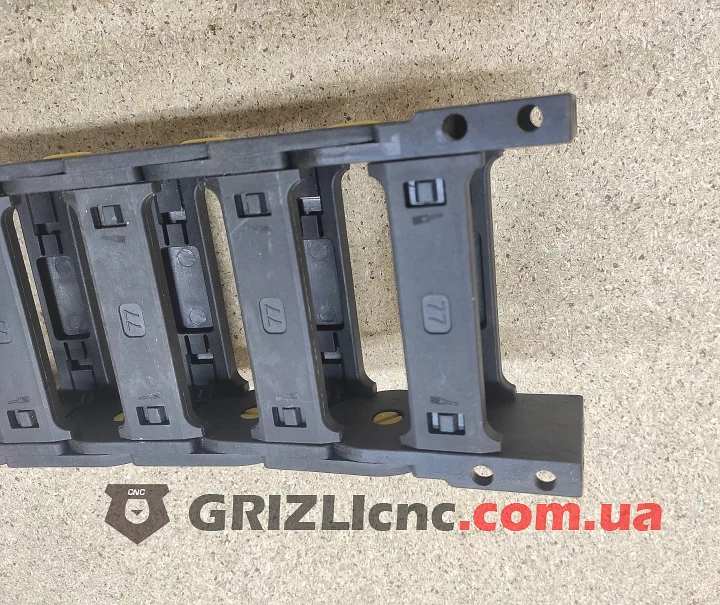

- Кінцеві кріплення. Деталі з отворами під гвинти, якими кінці каналу кріплять до рами і до рухомої частини.

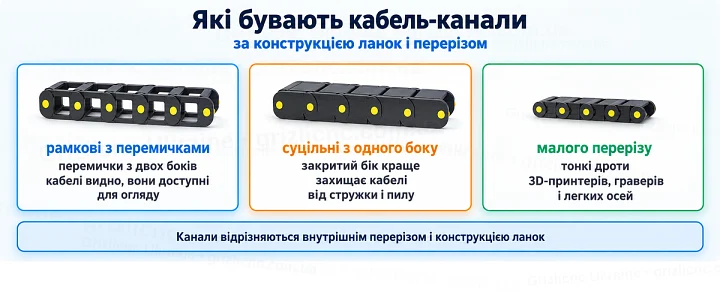

Які бувають кабель-канали
- Рамкові з перемичками. Бічні пластини з’єднані перемичками з двох боків, кабелі видно і вони доступні для огляду.

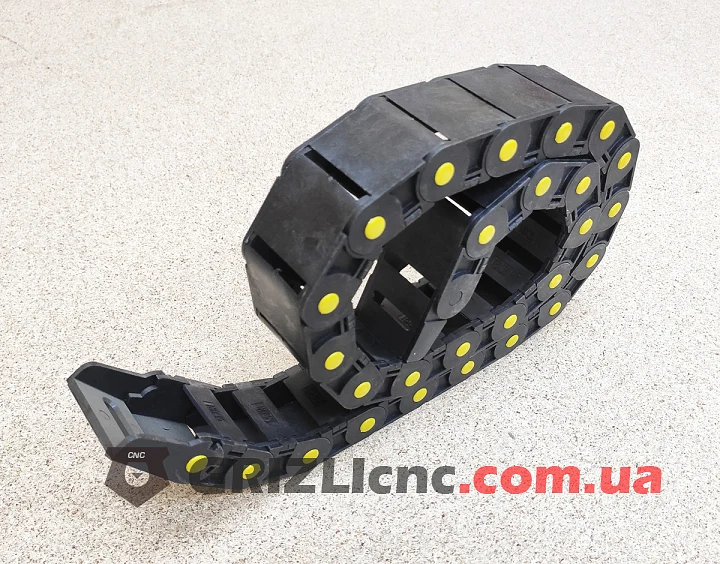

- Із суцільними пластинами з одного боку. Один бік закритий, що краще захищає кабелі від стружки й пилу з цього боку.

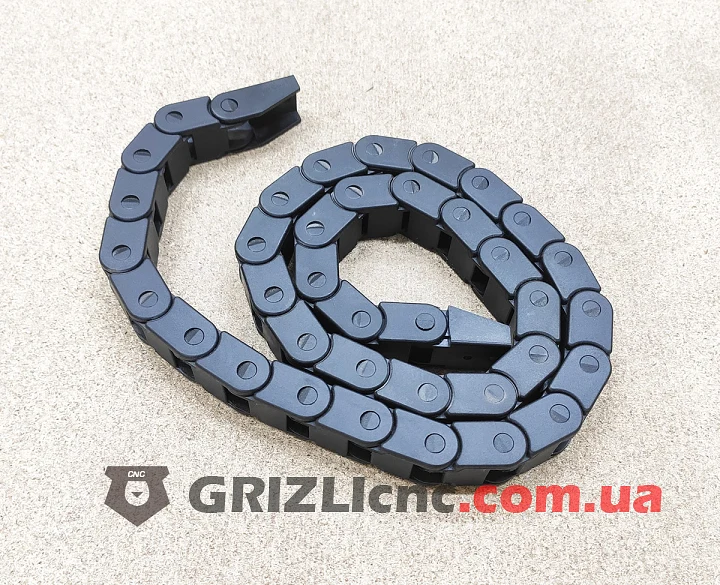

- Малого перерізу. Невеликі ланки для тонких дротів 3D-принтерів, граверів і легких осей.

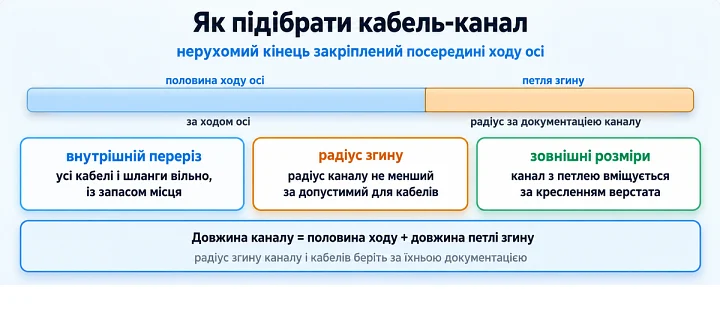

Як підібрати кабель-канал
- Внутрішній переріз. Усі кабелі й шланги мають проходити всередину вільно, із запасом місця, щоб вони не терлися один об одний і об ланки.
- Радіус згину. Мінімальний радіус згину каналу беріть за його документацією і порівнюйте з допустимим радіусом згину кабелів за їхньою документацією: радіус каналу не має бути меншим.
- Довжина. Якщо нерухомий кінець закріплений посередині ходу осі, довжина каналу дорівнює половині ходу плюс довжина петлі згину. Радіус петлі беріть за документацією каналу.
- Зовнішні розміри. Перевірте за кресленням верстата, що канал із петлею вміщується між рамою і рухомою частиною по всій довжині ходу.
Монтаж і вкладання кабелів
- Закріпіть кінцеві кріплення гвинтами так, щоб петля каналу лежала в площині руху осі і не терлася об раму.
- Розкладайте кабелі всередині без перехрещування і скручування, важкі кабелі й шланги кладіть ближче до країв.
- Зафіксуйте кабелі стяжками біля кінцевих кріплень, щоб вони не витягалися під час руху.
- Силові кабелі двигунів і шпинделя прокладайте екранованими або окремо від сигнальних дротів датчиків.
- Залиште запас довжини кабелів на кінцях: натягнутий кабель петля каналу витягає з роз’ємів.
