Цанга ER25 20 мм для шпинделя фрезерного верстата ЧПУ

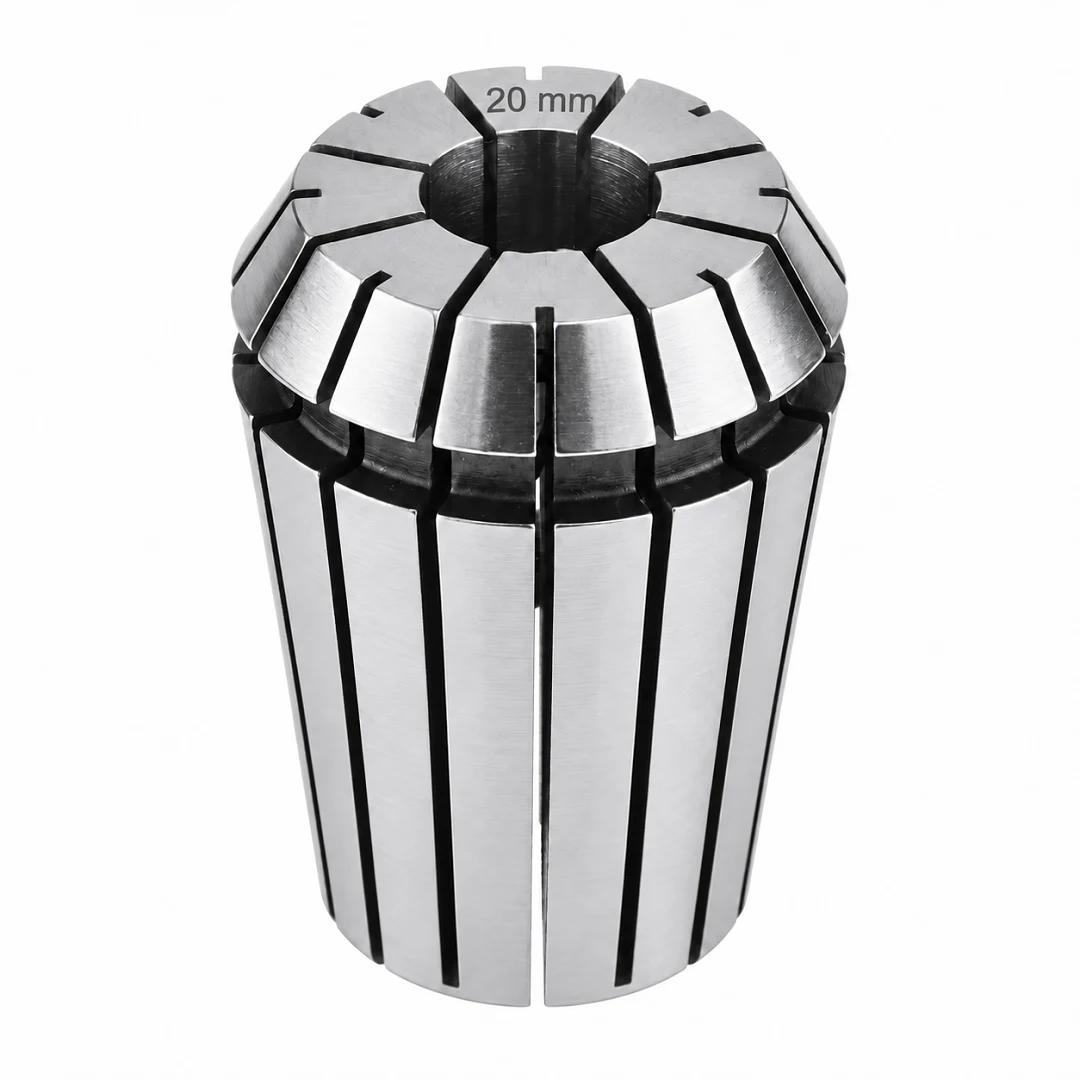

Цанга ER25 20 мм розрахована на хвостовик 20 мм. Це цанга збільшеного розміру: за DIN 6499 найбільший хвостовик серії ER25 дорівнює 16 мм, а в цієї цанги отвір 20 мм. Її беруть під конкретний інструмент і ставлять для кінцевих фрез та інструмента з хвостовиком 20 мм. Зовнішній конус 8° і канавка під ексцентрикове кільце гайки такі самі, як у стандартних цанг ER25, тому цанга стає в той самий вал і ту саму гайку.

Серія ER25

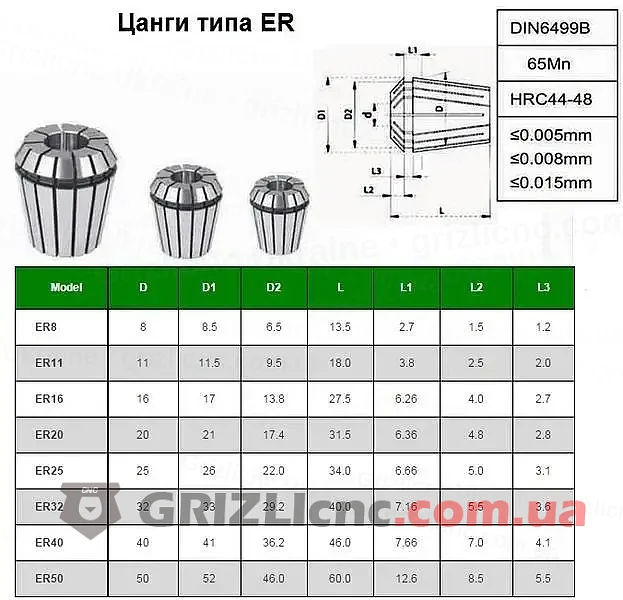

Серія ER25 стоїть у конусах шпинделів 5.5 кВт із корпусом 125 мм і цангових патронів ER25. Цанга цієї серії має зовнішній діаметр 26 мм і довжину 34 мм, а стандартний ряд DIN 6499 закінчується на 16 мм. Перед замовленням перевіряють маркування на гайці шпинделя.

Під цю цангу беруть інструмент із хвостовиком рівно 20 мм: найточніше цанга тримає хвостовик свого номіналу. Перед роботою перевіряють, що хвостовик проходить крізь гайку й за цангу у вал на потрібну глибину.

Затягування гайки

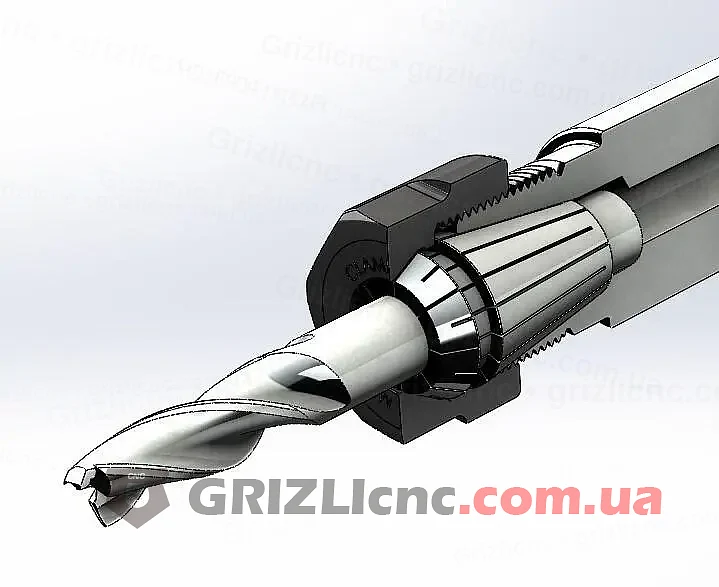

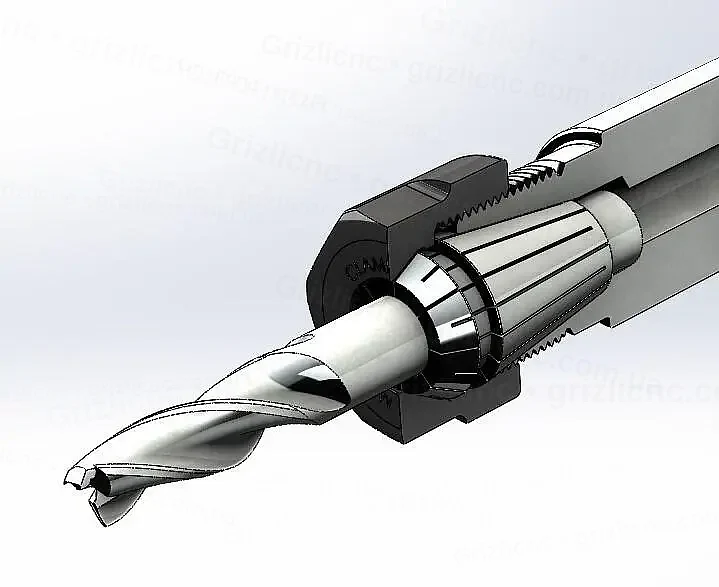

Перед затягуванням цанга має стояти в гайці з клацанням, а хвостовик бути всередині цанги на 22.7 мм і глибше. Типові моменти затягування задають для стандартного ряду ER25, а цанга 20 мм більша за нього, тому гайку затягують штатним ключем без подовжувача. Без хвостовика гайку не затягують: пелюстки цанги стиснуться сильніше за розрахункове.

Биття і заміна

Биття цанги за характеристиками 0.015 мм. Якщо на фрезі 20 мм биття більше, перевіряють конус вала й гайку, потім міняють цангу. Цангу міняють і тоді, коли фреза прослизає за нормального затягування або на конусі видно натири.
