Опис

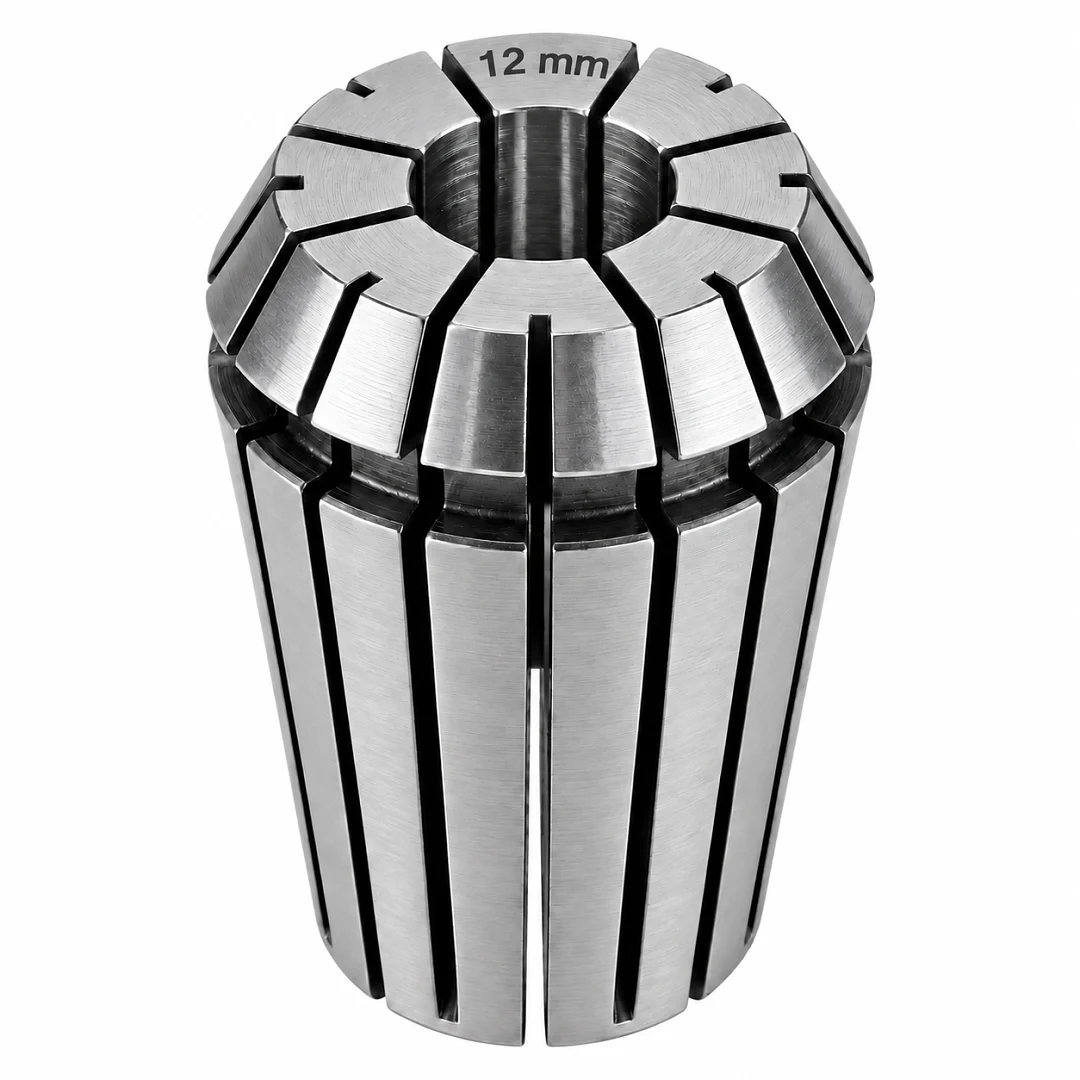

Цанга ER25 на 12 мм затискає у шпинделі фрезерного верстата ЧПУ хвостовик від 11 до 12 мм. Це стандартна розрізна цанга ER за DIN 6499 із зовнішнім конусом 8°, вона підходить до будь-якого вала й цангового патрона з конусом ER25 і до гайки ER25. Підходить для фасонних фрез по дереву й кінцевих фрез із хвостовиком 12 мм.

Хвостовик 11.5 мм ця цанга теж затисне, але з більшим биттям, ніж хвостовик 12 мм. Хвостовик від 10 до 11 мм не потрапляє ні в цю цангу, ні в цангу 10 мм, для нього беруть цангу проміжного розміру.

Для яких шпинделів

Цанги ER25 ставлять у вали шпинделів 5.5 кВт із корпусом 125 мм і цангових патронів ER25. Серія ER25 розрахована на хвостовики до 16 мм за DIN 6499, зовнішній діаметр цанги 26 мм, довжина 34 мм. Серію цанги визначають за шпинделем: цанга іншої серії в конус не стане.

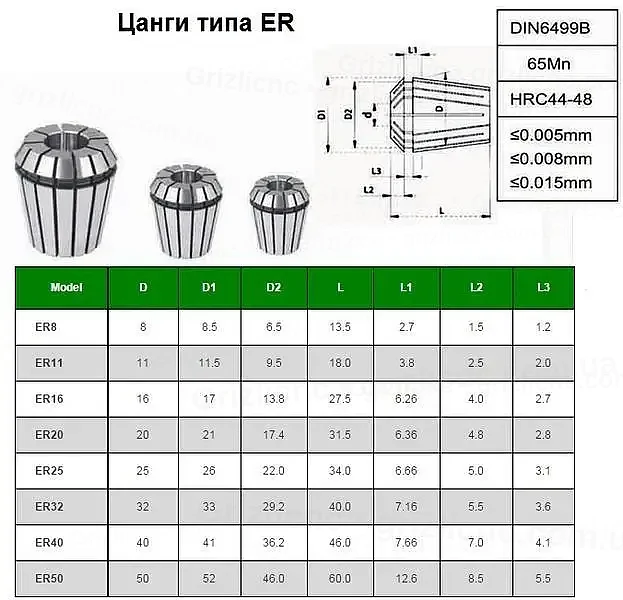

Розміри цанг ER, серія ER25

Встановлення й затягування

Цангу спочатку защіпають у гайку до клацання, потім гайку накручують на вал, вставляють фрезу і затягують ключем. Хвостовик вводять не менше ніж на 22.7 мм, це дві третини довжини цанги. Типовий момент затягування стандартної гайки ER25 для хвостовика 12 мм: 104 Н·м.

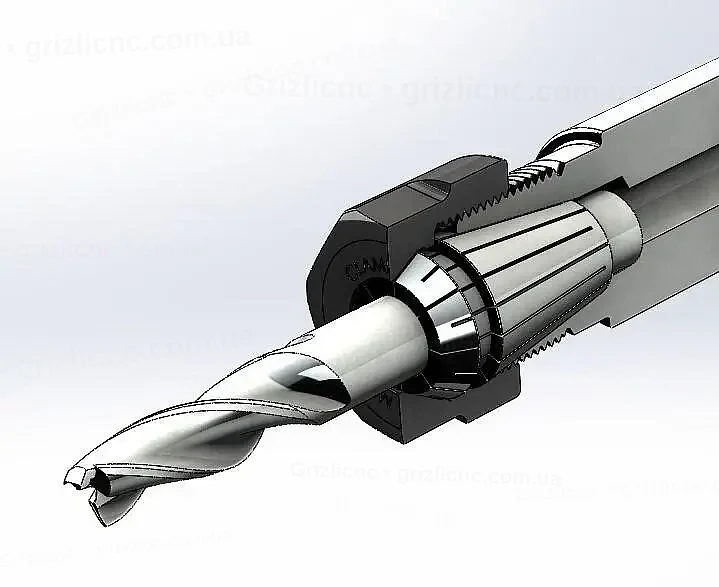

Цанга ER25 у гайці й конусі патрона

Биття і заміна

Биття цанги за характеристиками 0.015 мм. Якщо на фрезі 12 мм биття більше, перевіряють конус вала й гайку, потім міняють цангу. Цангу міняють і тоді, коли фреза прослизає за нормального затягування або на конусі видно натири.
