Опис

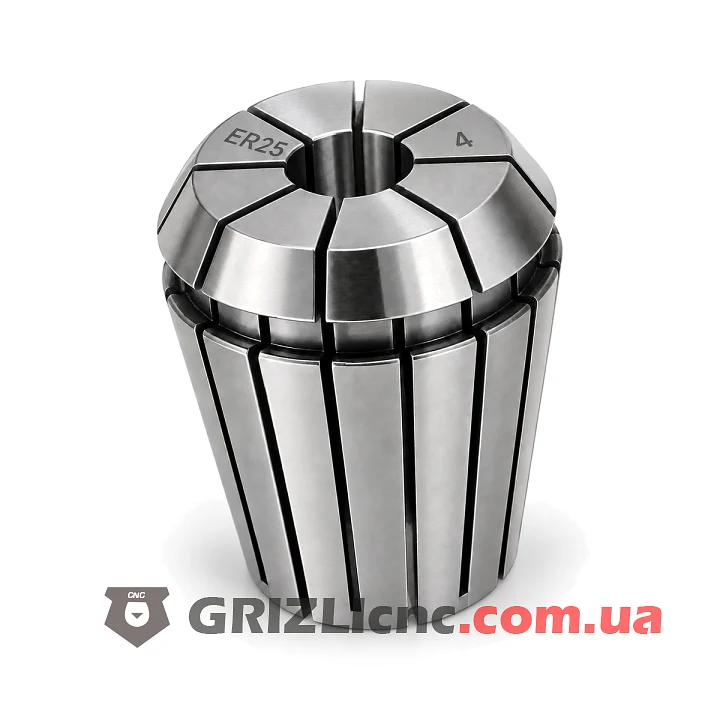

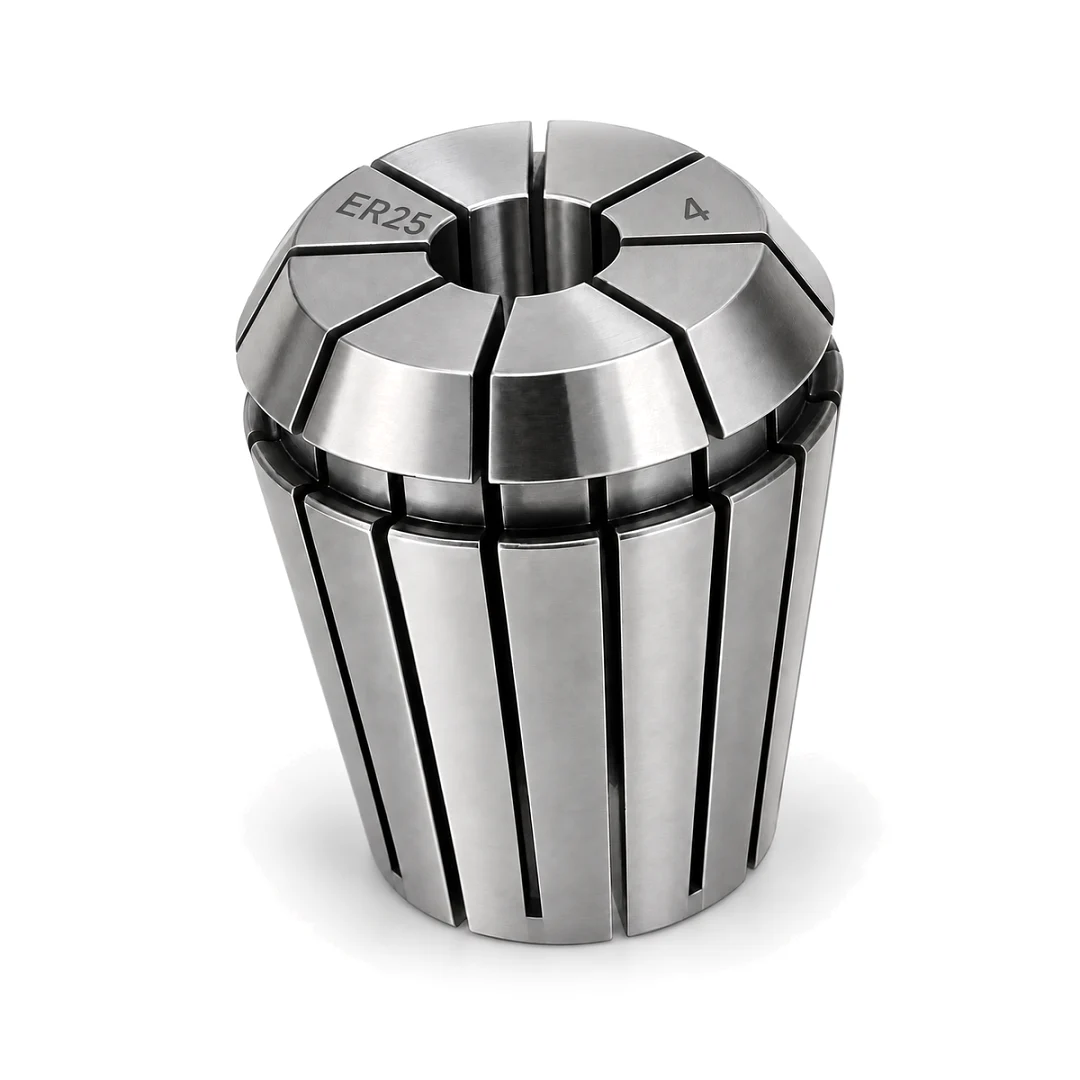

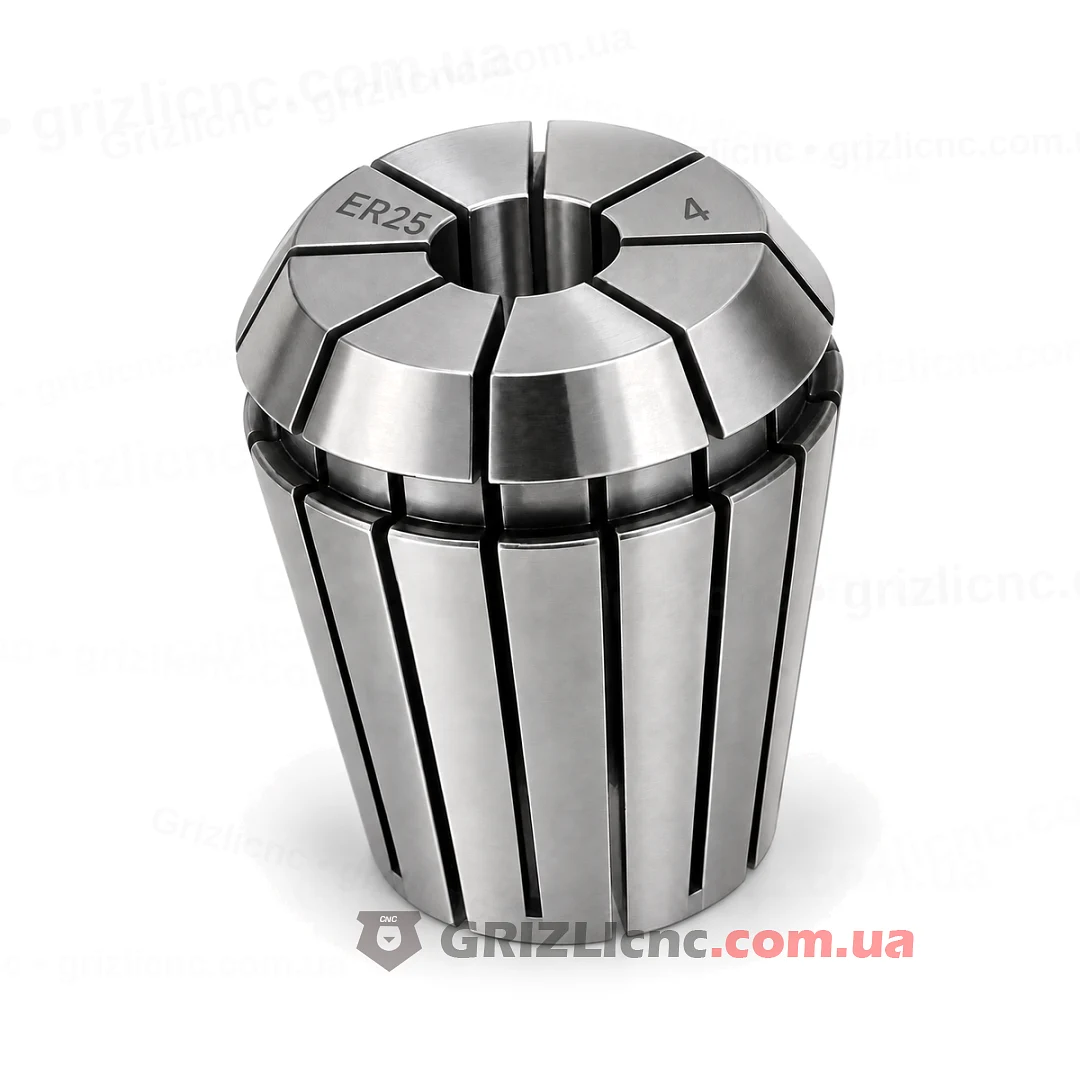

Цанга ER25 4 мм потрібна, щоб закріпити у шпинделі верстата ЧПУ фрезу або свердло з хвостовиком 4 мм. Її діапазон затиску від 3 до 4 мм, а найточніше вона тримає хвостовик рівно 4 мм. Цанга виконана за стандартом DIN 6499 і стає у вал або патрон із конусом ER25 будь-якого виробника.

Цанга підходить для фрез із хвостовиком 4 мм: двозахідних спіральних, 3D фрез для рельєфів і фрез кукурудза для друкованих плат і текстоліту.

Хвостовик 3.5 мм ця цанга теж затисне, але з більшим биттям, ніж хвостовик 4 мм. Хвостовики тонші за 3 мм тримає цанга 3.175 мм.

Сумісність

Цанга підходить до вала або патрона з конусом ER25, це вали шпинделів 5.5 кВт із корпусом 125 мм і цангових патронів ER25. Розміри цанги 26 x 34 мм однакові в усіх виробників, тому гайку й цангу можна брати від різних постачальників. Найбільший хвостовик серії ER25 за DIN 6499 дорівнює 16 мм.

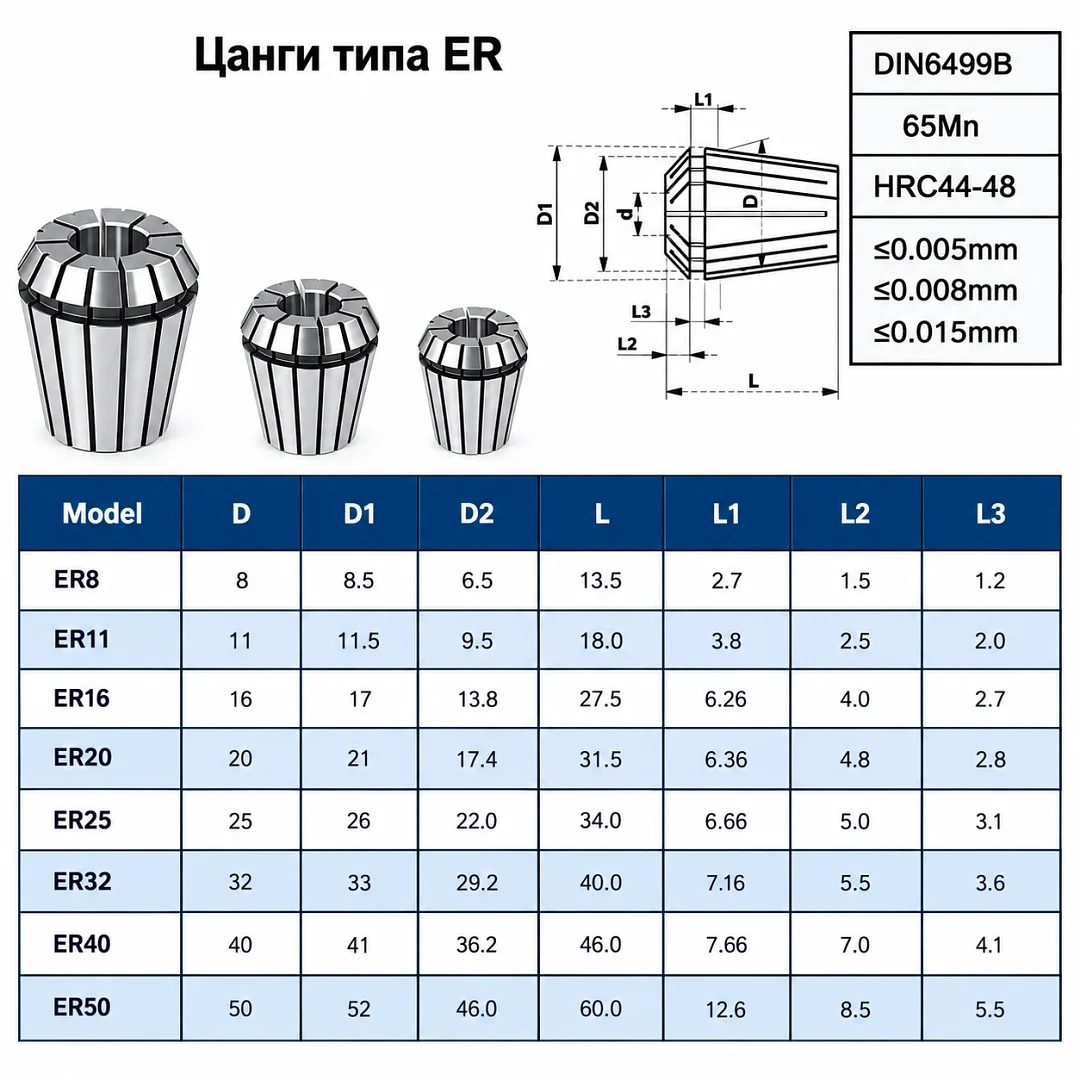

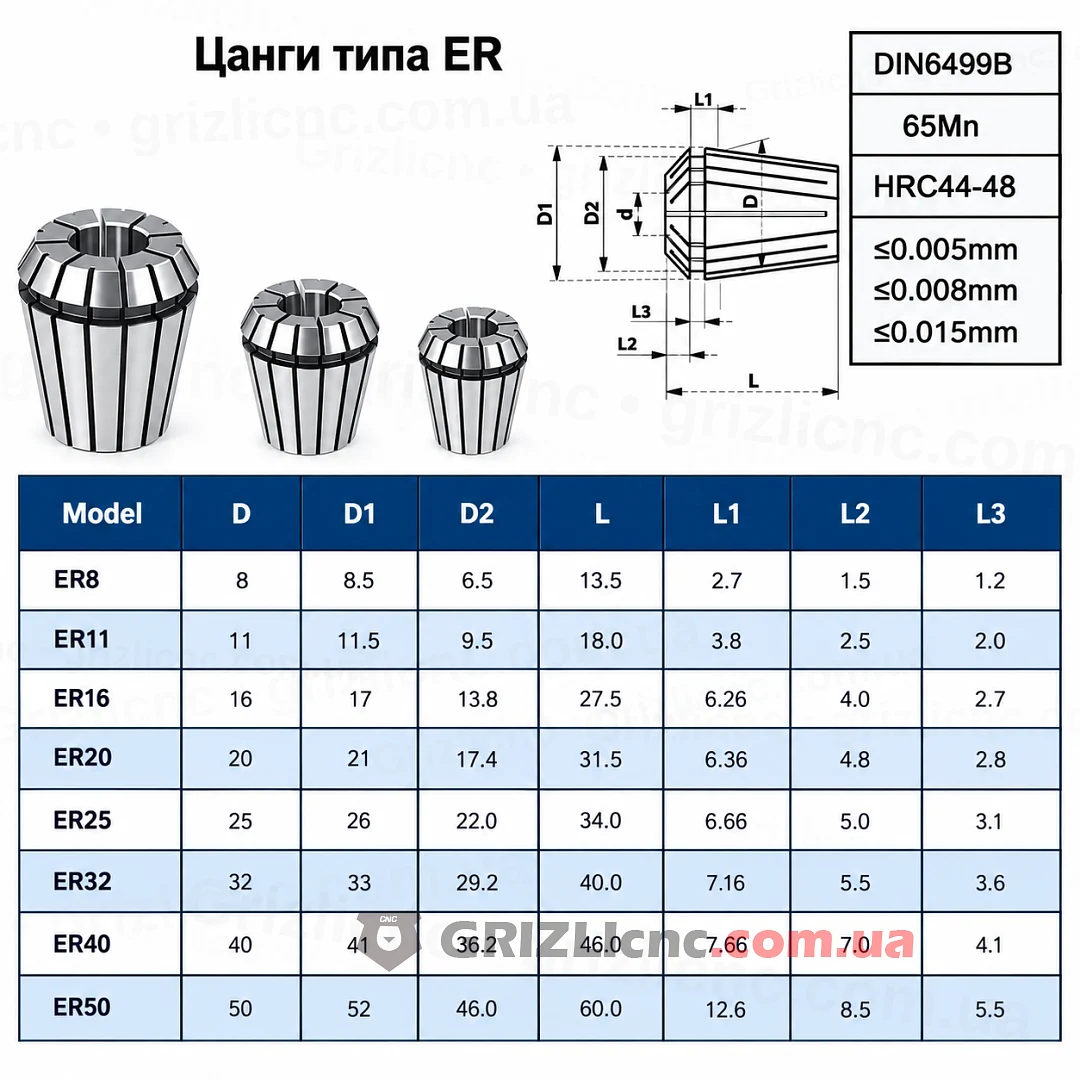

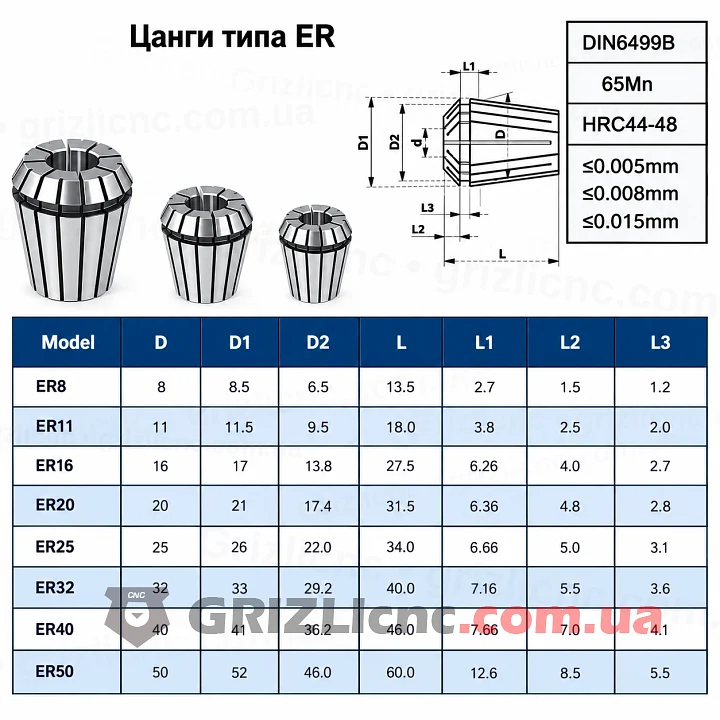

Розміри цанг ER, серія ER25

Затягування гайки

Перед затягуванням цанга має стояти в гайці з клацанням, а хвостовик бути всередині цанги на 22.7 мм і глибше. Типовий момент затягування стандартної гайки ER25 для хвостовика 4 мм: 56 Н·м. Без хвостовика гайку не затягують: пелюстки цанги стиснуться сильніше за розрахункове.

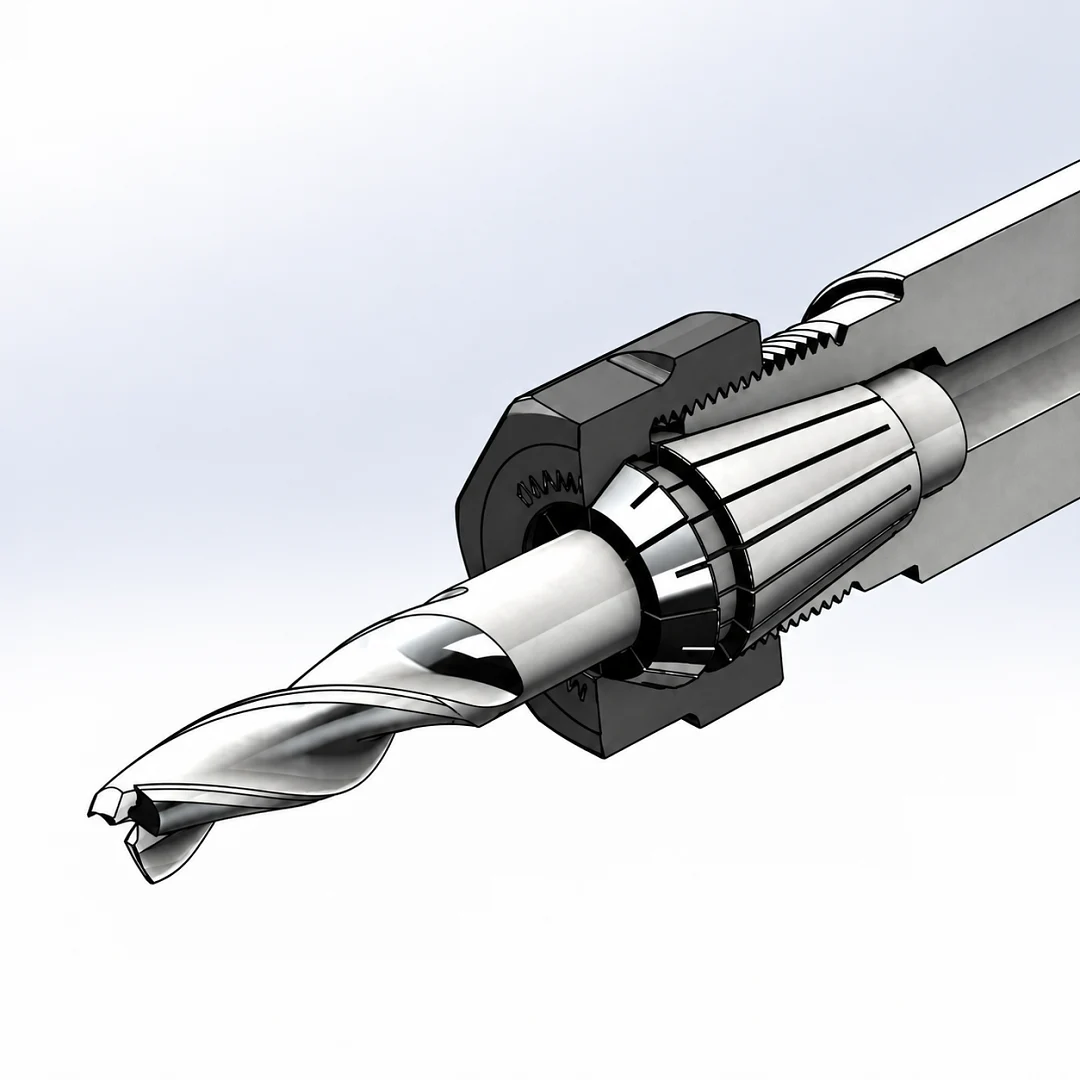

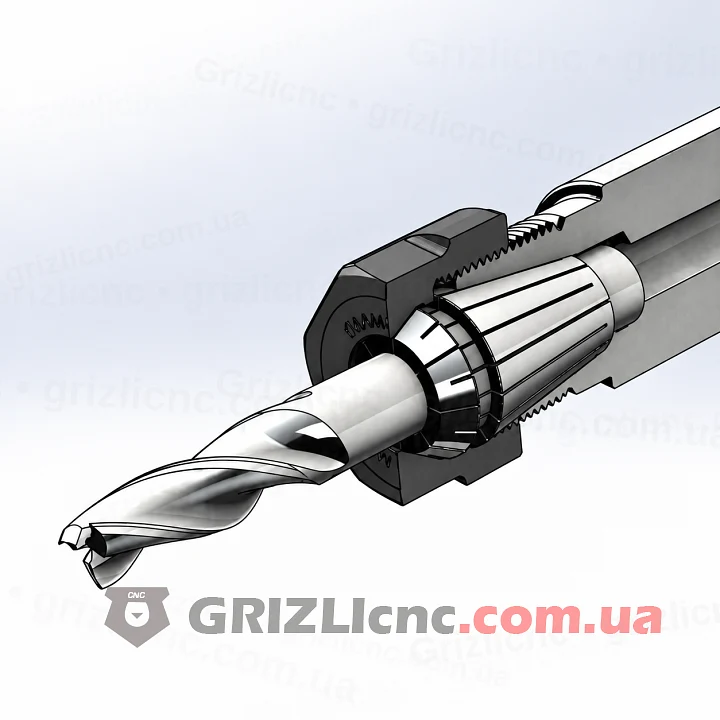

Цанга ER25 у гайці й конусі патрона

Биття і заміна

Биття цанги за характеристиками 0.015 мм. Якщо на фрезі 4 мм биття більше, перевіряють конус вала й гайку, потім міняють цангу. Цангу міняють і тоді, коли фреза прослизає за нормального затягування або на конусі видно натири.
