Опис

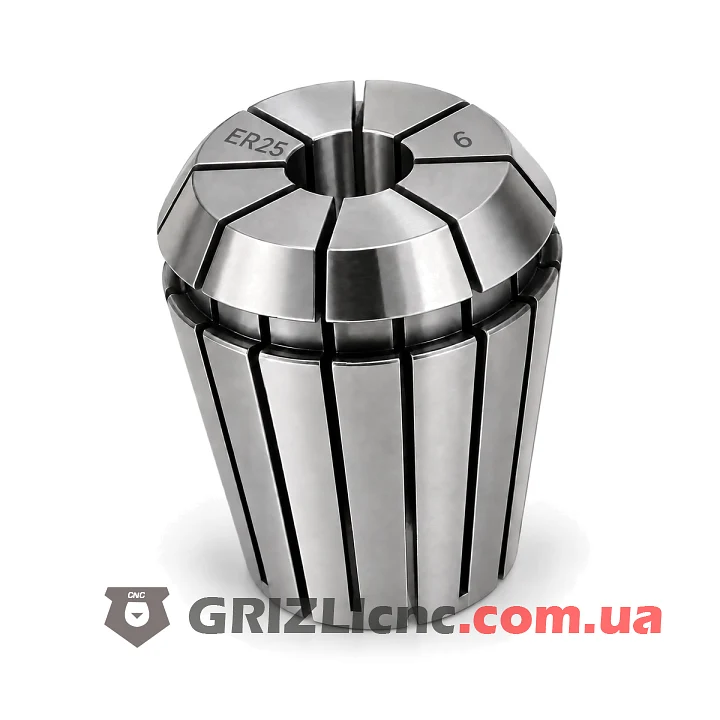

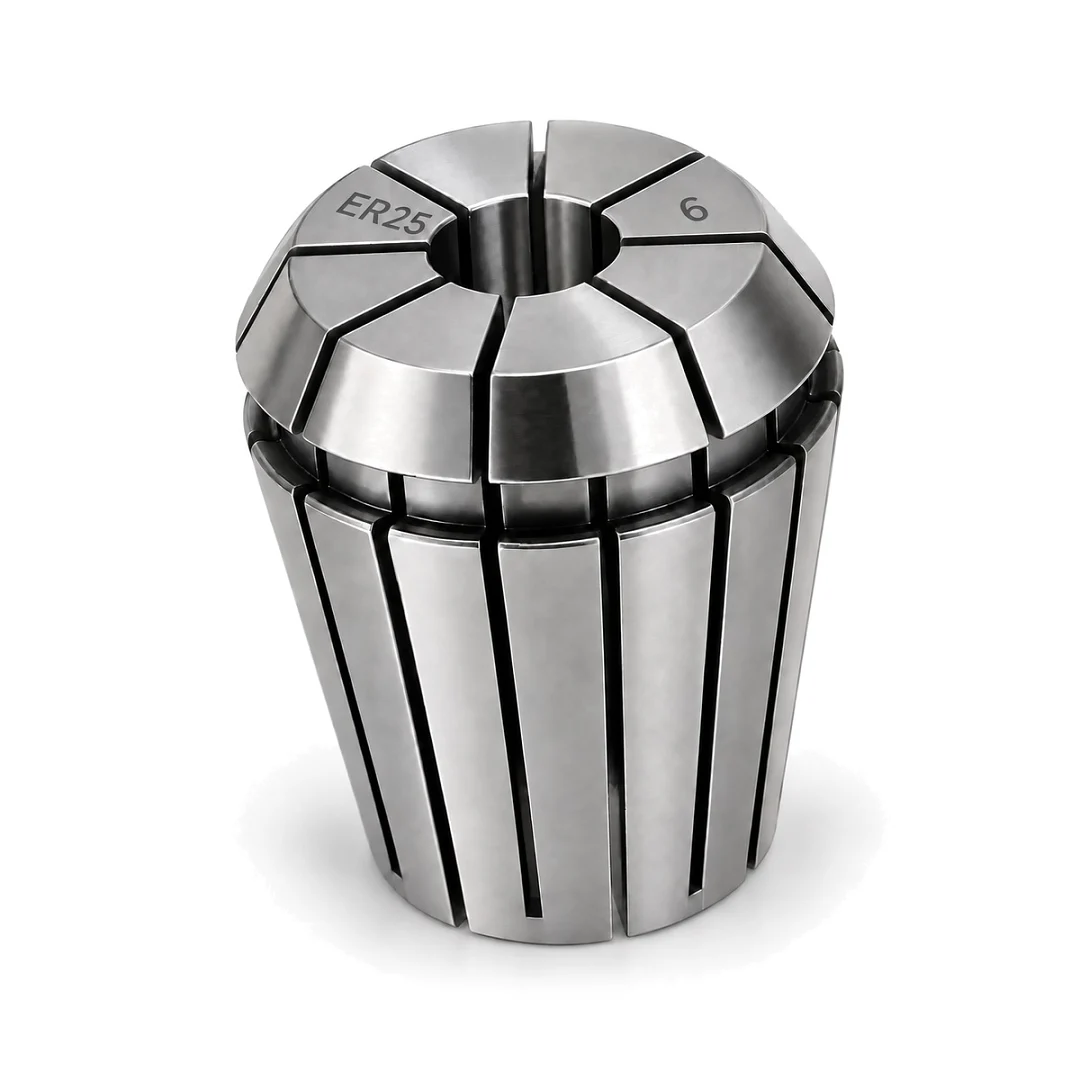

Цанга ER25 на 6 мм затискає у шпинделі фрезерного верстата ЧПУ хвостовик від 5 до 6 мм. Це стандартна розрізна цанга ER за DIN 6499 із зовнішнім конусом 8°, вона підходить до будь-якого вала й цангового патрона з конусом ER25 і до гайки ER25. Підходить для фрез із хвостовиком 6 мм: спіральних фрез для розкрою, 3D фрез і однозахідних фрез по алюмінію.

Серія ER25

Серія ER25 стоїть у конусах шпинделів 5.5 кВт із корпусом 125 мм і цангових патронів ER25. Цанга цієї серії має зовнішній діаметр 26 мм і довжину 34 мм, а стандартний ряд DIN 6499 закінчується на 16 мм. Перед замовленням перевіряють маркування на гайці шпинделя.

Затягування гайки

Перед затягуванням цанга має стояти в гайці з клацанням, а хвостовик бути всередині цанги на 22.7 мм і глибше. Типовий момент затягування стандартної гайки ER25 для хвостовика 6 мм: 80 Н·м. Без хвостовика гайку не затягують: пелюстки цанги стиснуться сильніше за розрахункове.

Хвостовик 5.5 мм ця цанга теж затисне, але з більшим биттям, ніж хвостовик 6 мм. Хвостовики тонші за 5 мм тримає цанга 5 мм.

Биття і заміна

Биття цанги за характеристиками 0.015 мм. Якщо на фрезі 6 мм биття більше, перевіряють конус вала й гайку, потім міняють цангу. Цангу міняють і тоді, коли фреза прослизає за нормального затягування або на конусі видно натири.
