Пневмофітинги для верстата ЧПУ

Що таке пневмофітинги

Пневмофітинги з’єднують пневматичні трубки з циліндрами, розподільниками, блоками підготовки повітря та іншими вузлами пневмосистеми. На верстатах з ЧПУ стиснене повітря приводить у дію притиски заготовки, підйом кожуха пиловидалення, механізм зміни інструмента в шпинделях з автоматичною зміною та інші допоміжні механізми. Від фітингів залежить, наскільки швидко складається лінія і чи тримає вона тиск без витоків.

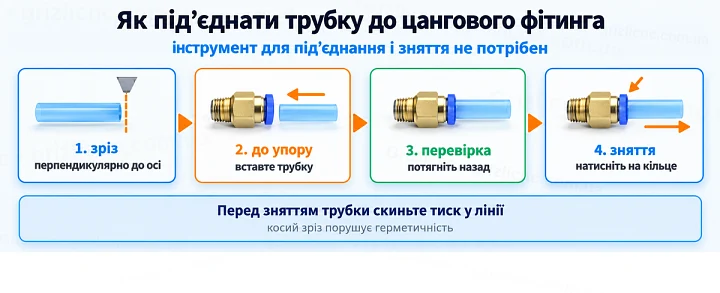

Як працює швидкороз’ємний фітинг

• Трубку вставляють у фітинг до упору. Цанга з металевими зубцями фіксує її, а ущільнювальне кільце всередині корпусу забезпечує герметичність.
• Щоб зняти трубку, скиньте тиск у лінії, натисніть на кільце цанги й витягніть трубку. Інструмент для цього не потрібен.
• Різьбова частина вкручується в порт вузла. Герметичність різьбового з’єднання забезпечують герметиком або стрічкою ФУМ.

Як підібрати фітинг

• Діаметр трубки. Розмір цанги має збігатися із зовнішнім діаметром трубки. Трубка меншого діаметра не зафіксується, більшого не ввійде.
• Різьба. Розмір і тип різьби мають збігатися з портом циліндра, розподільника або блока підготовки повітря. Трубна різьба позначається в дюймах умовно: це розмір за внутрішнім діаметром труби, а не зовнішній діаметр різьби.
• Форма. Прямий фітинг ставлять, коли трубка підходить по осі порту, кутовий заощаджує місце при підході збоку, розгалужувач ділить одну лінію на кілька.
• Матеріал. Латунний корпус не іржавіє у вологому стисненому повітрі й тримає різьбу при повторному встановленні.

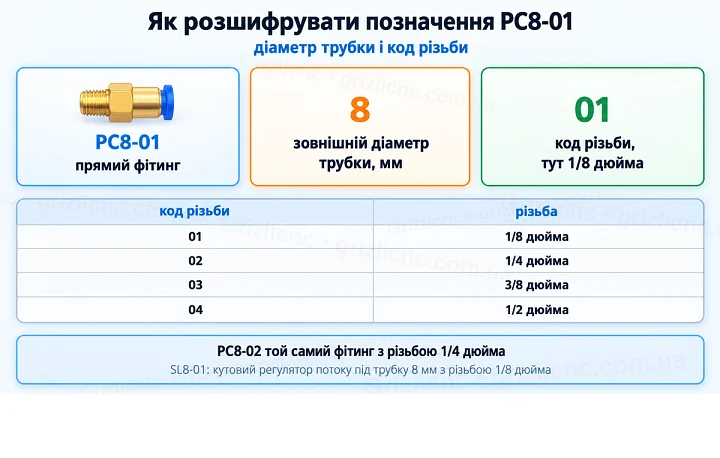

Як розшифрувати позначення фітинга

У позначенні цангового фітинга закладено діаметр трубки і різьбу. Число після літер це зовнішній діаметр трубки в міліметрах, число після дефіса це код різьби.

Наприклад, PC8-01 це прямий фітинг під трубку 8 мм з різьбою 1/8", PC8-02 той самий фітинг з різьбою 1/4", SL8-01 кутовий регулятор потоку під трубку 8 мм з різьбою 1/8".

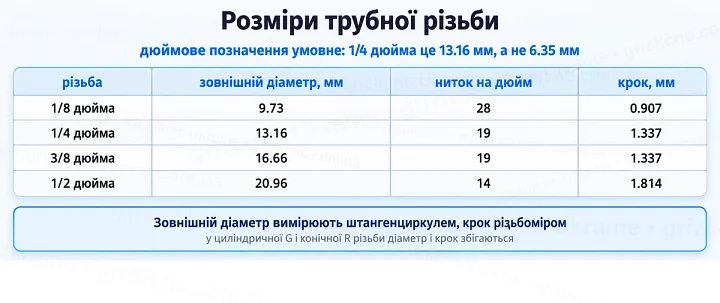

Як визначити трубну різьбу

Дюймове позначення трубної різьби умовне: різьба 1/4" має зовнішній діаметр 13.16 мм, а не 6.35 мм. Тому різьбу порту визначають штангенциркулем за зовнішнім діаметром зовнішньої різьби і різьбоміром за кількістю ниток на дюйм.

Трубна різьба буває циліндричною (G) і конічною (R). Зовнішній діаметр і крок у них збігаються, але конічна різьба ущільнюється на самій різьбі, а циліндрична потребує ущільнення стрічкою ФУМ, герметиком або кільцем.

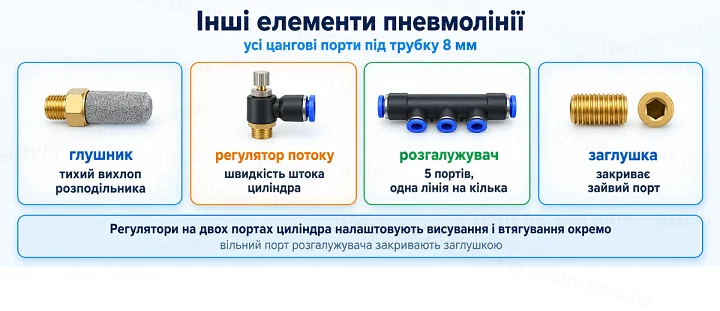

Інші елементи пневмолінії

• Глушник ставлять на вихлопні порти розподільника. Пористий елемент знижує шум скидання повітря і не пускає пил у порт.
• Регулятор потоку обмежує витрату повітря і тим самим задає швидкість руху штока циліндра. Регулятори на двох портах циліндра налаштовують швидкість висування і втягування штока окремо.
• Заглушка закриває невикористаний різьбовий порт, щоб повітря не виходило в атмосферу.

Поради щодо монтажу

• Відрізайте трубку перпендикулярно до осі різаком для трубок або гострим ножем: косий зріз порушує герметичність.
• Вставляйте трубку до упору, потім потягніть її назад і переконайтеся, що цанга її зафіксувала.
• Затягуйте різьбову частину без надмірного зусилля: латунь м’якша за сталь, і різьбу легко зірвати.
• Перед підключенням продуйте трубки й порти, щоб стружка і пил не потрапили в розподільники та циліндри.
• Перевіряйте з’єднання під тиском мильним розчином: витік видно за бульбашками.

Часті помилки

• Читають дюймове позначення як діаметр різьби і беруть фітинг не того розміру.
• Плутають різьбу 1/8" і 1/4": за зовнішнім діаметром вони відрізняються на 3.4 мм, це видно штангенциркулем.
• Знімають трубку, не скинувши тиск у лінії.
• Залишають вільний порт розгалужувача відкритим, і повітря виходить в атмосферу.
• Ріжуть трубку навскіс, і з’єднання пропускає повітря.
• Перетягують латунну різьбу і зривають її.
