Вимірювачі потужності радіосигналу RF Power Meter

Що таке вимірювач потужності радіосигналу

У радіотехніці заявлена виробником потужність передавача часто відрізняється від реальної. Відеопередавач із написом 25 мВт на одному каналі видає більше, на іншому менше: в огляді Oscar Liang такий передавач показав 40 мВт на частоті 5645 МГц і лише 18 мВт на 5875 МГц. Вимірювач потужності радіосигналу (RF Power Meter) дає об’єктивну цифру, за якою налаштовують передавачі, порівнюють антени й шукають несправності.

Прилад підключають до виходу передавача кабелем або перехідником, задають у меню частоту сигналу і читають потужність у міліватах і дБм. Портативні моделі працюють від вбудованого акумулятора, USB модулі живляться від комп’ютера і передають дані в програму.

Для чого потрібен RF Power Meter

• Налаштування FPV систем і радіомоделей. Перевірка фактичної потужності відеопередавача (VTX) і модулів радіокерування, наприклад Crossfire або ExpressLRS. Це знижує ризик втрати зв’язку на великих дистанціях (Failsafe).
• Перевірка антен і кабелів. Порівняння потужності на виході передавача і після кабелю, перехідника чи фільтра показує втрати в тракті. З антеною на вході прилад дає змогу порівнювати антени між собою.
• Діагностика електроніки. Пошук несправностей у радіомодулях і підсилювачах, перевірка передавача після перегріву або ввімкнення без антени.
• Радіозв’язок і телекомунікації. Обслуговування обладнання Wi-Fi, радіостанцій та іншої техніки, вимірювання підсилення підсилювачів і загасання атенюаторів.

Принцип роботи вимірювача радіосигналу

Будь-який вимірювач потужності перетворює енергію високочастотного сигналу на постійну напругу, яку вже можна виміряти. Keysight у посібнику з вимірювання потужності виділяє три типи датчиків: термістори й термопари, які реагують на нагрівання від поглиненої потужності, і діодні детектори, які випрямляють сигнал. У компактних приладах для FPV і радіоаматорів стоять діодні детектори: вони швидкі й чутливі до слабких сигналів. За даними Keysight, нижче -20 дБм діод працює у квадратичному режимі, де напруга на виході пропорційна потужності.

Мікроконтролер приладу переводить напругу детектора в потужність за калібрувальною таблицею, враховує поправку на частоту і виводить результат на екран. Чутливість детектора змінюється з частотою, тому прилад треба заздалегідь налаштувати на частоту передавача. У посібнику ImmersionRC прямо сказано: вимірювач потужності не є частотоміром і сам частоту не визначає. У RF Power Meter v2 калібрування виконано на частотах 35, 72, 433, 1200 і 2400 МГц, а в діапазоні 5.6-6 ГГц повторюється через кожні 50 МГц.

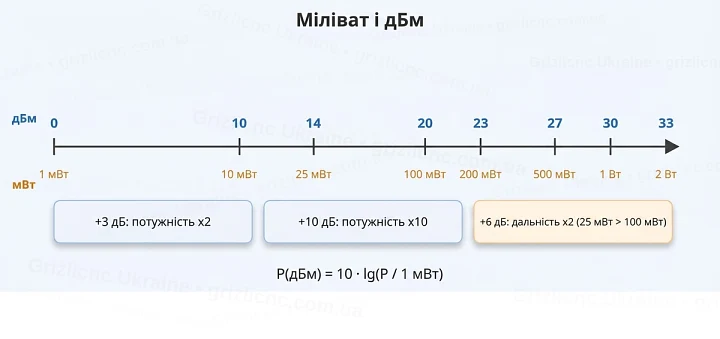

Міліват і дБм

Прилади показують потужність у двох одиницях: міліватах (мВт) для лінійної шкали і децибел-міліватах (дБм) для логарифмічної. Переведення: P(дБм) = 10 · lg(P / 1 мВт). Звідси 0 дБм це 1 мВт, 10 дБм це 10 мВт, 30 дБм це 1 Вт. Кожні +3 дБ подвоюють потужність, кожні +10 дБ збільшують її в 10 разів.

ImmersionRC радить думати в дБм, а не в міліватах. Щоб за того самого рівня прийому летіти вдвічі далі, потужність треба збільшити в 4 рази, тобто на 6 дБ. Передавачу на 25 мВт (14 дБм) для подвоєння дальності потрібно 20 дБм, це 100 мВт, а не 50 мВт, як здається за простого подвоєння.

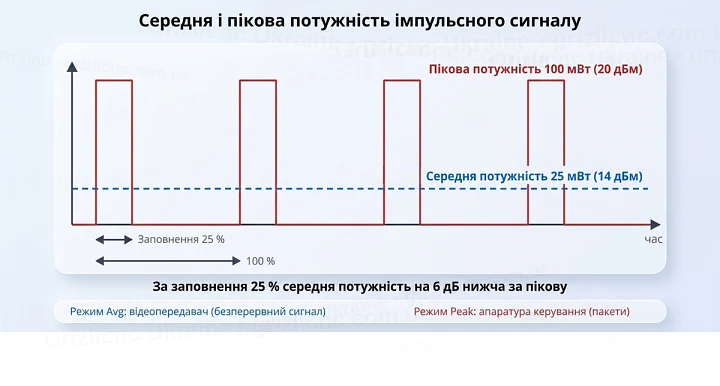

Середня і пікова потужність

За характером сигналу вимірювання поділяються на два режими.

1. Середня потужність (Average, Avg). Прилад усереднює потужність за період вимірювання. Режим підходить для безперервних сигналів: аналоговий відеопередавач випромінює постійно, і для нього ImmersionRC рекомендує режим Avg.
2. Пікова потужність (Peak). Прилад фіксує максимум за період. Режим потрібен для імпульсних сигналів: передавач радіокерування випромінює короткими пакетами, і усереднення занижує його потужність. Для таких передавачів ImmersionRC рекомендує режим Peak.

Різниця між режимами залежить від шпаруватості. Якщо передавач випромінює 100 мВт протягом чверті часу, середня потужність дорівнює 25 мВт, тобто на 6 дБ нижча за пікову. Частина приладів додатково показує коефіцієнт заповнення у відсотках і графік потужності в часі, за яким видно частоту пакетів і пропуски кадрів.

Атенюатор: як вимірювати потужні передавачі

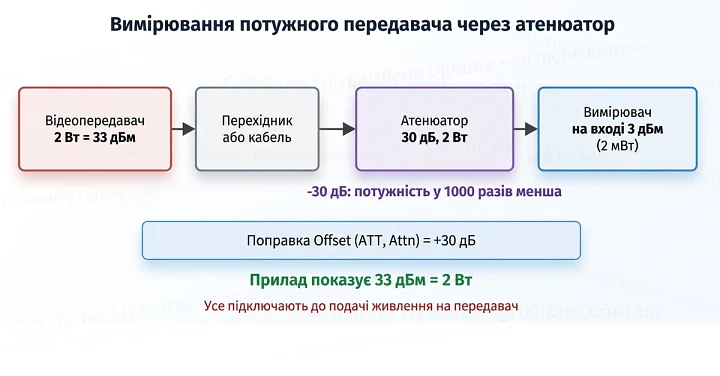

У кожного вимірювача є межа вхідної потужності. Якщо потужність передавача більша, між ним і приладом ставлять атенюатор. Він поглинає частину енергії й перетворює її на тепло. Атенюатор на 30 дБ зменшує потужність у 1000 разів: передавач на 2 Вт (33 дБм) подає на прилад 2 мВт (3 дБм). Щоб прилад показав потужність передавача, а не залишок після атенюатора, у меню вводять поправку на загасання: Attn, ATT або Offset.

• Допустима потужність атенюатора. Атенюатор на 2 Вт не можна підключати до передавача на 5 Вт, навіть якщо залишок після нього вкладається в межу приладу.
• Робоча частота. Атенюатор має бути розрахований на частоту вимірювання. ImmersionRC попереджає, що дешеві атенюатори непридатні для діапазону 5.8 ГГц, і радить брати моделі, розраховані не менше ніж на 6 ГГц.
• Калібрування тракту. Похибка атенюатора, кабелів і перехідників може сягати кількох дБ. ImmersionRC рекомендує спочатку виміряти малопотужний передавач без атенюатора, потім з ним і підібрати поправку так, щоб покази збіглися.
• Нагрівання. Висока потужність гріє і сам прилад. У посібнику RF Power Meter v2 зазначено: не тримати прилад підключеним до джерела понад 500 мВт довше ніж 30 секунд, для тривалих замірів використовувати зовнішній атенюатор.

Як вибрати вимірювач потужності радіосигналу

Вибір приладу залежить від завдань і від обладнання, яке перевіряють.

• Частотний діапазон. Прилад має покривати робочі частоти ваших пристроїв і мати калібрування на них. Для FPV і радіокерування це 868 і 915 МГц, 1.2 ГГц, 2.4 ГГц і 5.8 ГГц.
• Діапазон вимірюваної потужності. Нижня межа потрібна для слабких сигналів: 0.1 мВт це -10 дБм. Верхня межа визначає, який передавач можна підключити без зовнішнього атенюатора. У портативних приладів із вбудованим атенюатором вона дорівнює +30 дБм, це 1 Вт.
• Роз’єми. Поширені SMA і RP-SMA. У стандартного SMA штекер має центральний штир, а гніздо отвір; у RP-SMA навпаки. Кожен перехідник вносить загасання, тому краще, коли роз’єми збігаються напряму. Настільні модулі часто мають роз’єм N, до нього потрібен перехідник N на SMA.
• Точність і калібрування. Дивіться на заявлену похибку в дБ і на роздільну здатність показів. Це різні величини: роздільна здатність 0.1 дБм говорить лише про крок цифр на екрані, а точність визначається калібруванням. RF Power Meter v2 відкалібровано на заводі на багатьох частотах, похибка ±0.5 дБ за 25 °C.
• Автономність та інтерфейс. Для роботи в полі потрібні вбудований акумулятор і екран. Для лабораторії важливіші вихід на комп’ютер, запис графіка й експорт даних.

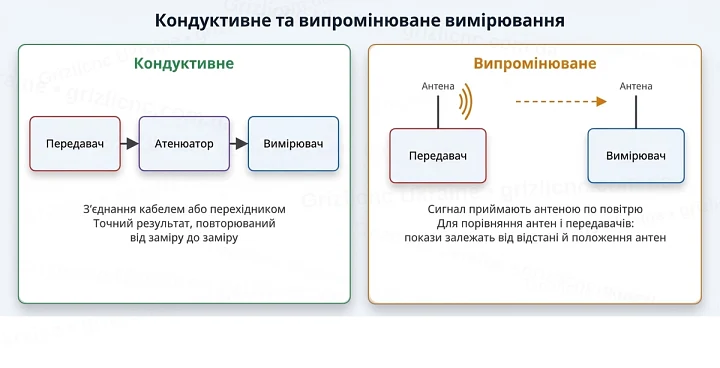

Кондуктивне та випромінюване вимірювання

Вимірювати потужність можна двома способами. Під час кондуктивного вимірювання прилад з’єднують із роз’ємом передавача напряму, через перехідник або кабель. Так використовується вся точність приладу, і результати повторюються від заміру до заміру.

Під час випромінюваного вимірювання на вхід приладу ставлять антену і приймають сигнал повітрям. Цей спосіб годиться для порівняння антен і швидкої перевірки передавачів, але покази залежать від відстані та взаємного положення антен. ImmersionRC описує його для суддівства перегонів: суддя проходить уздовж стартової лінії з приладом і антеною 5.8 ГГц і знаходить дрони, у яких потужність явно вища або нижча за дозволену.

Часті помилки під час вимірювань

• Не задано частоту. Прилад із неправильною частотою в меню застосовує чужу поправку, і покази зміщуються.
• Перевищено межу входу. Потужний передавач без атенюатора може пошкодити детектор приладу.
• Передавач увімкнено без навантаження. Відеопередавач без антени або приладу на виході отримує відбиту енергію назад у вихідний каскад. Oscar Liang попереджає, що це швидко призводить до перегріву й виходу передавача з ладу.
• Забуто поправку на атенюатор. З атенюатором 30 дБ без поправки прилад покаже потужність у 1000 разів меншу за реальну.
• Переплутано SMA і RP-SMA. Роз’єми накручуються один на одного, але центральні контакти не стикуються, і прилад не бачить сигнал.
• Задовгий замір на високій потужності. Нагрівання приладу й атенюатора змінює покази. Передавач теж гріється, і його потужність через кілька хвилин роботи може відрізнятися від потужності одразу після ввімкнення.

Порядок вимірювання потужності відеопередавача

1. Перевірте межу входу приладу і потужність передавача. Якщо потужність більша за межу, підготуйте атенюатор із запасом за допустимою потужністю і частотою.
2. З’єднайте передавач із приладом перехідником або коротким кабелем до подачі живлення на передавач.
3. Задайте в приладі частоту каналу, режим Avg для відеопередавача або Peak для модуля керування і поправку на атенюатор.
4. Увімкніть передавач, дочекайтеся усталених показів і запишіть їх у дБм.
5. Повторіть замір на кількох каналах і рівнях потужності, так видно, де передавач відхиляється від заявленого.

Регулярні заміри замінюють перевірку дальності зв’язку методом спроб і помилок і дають змогу помітити деградацію передавача раніше, ніж вона призведе до втрати зв’язку.
