Опис

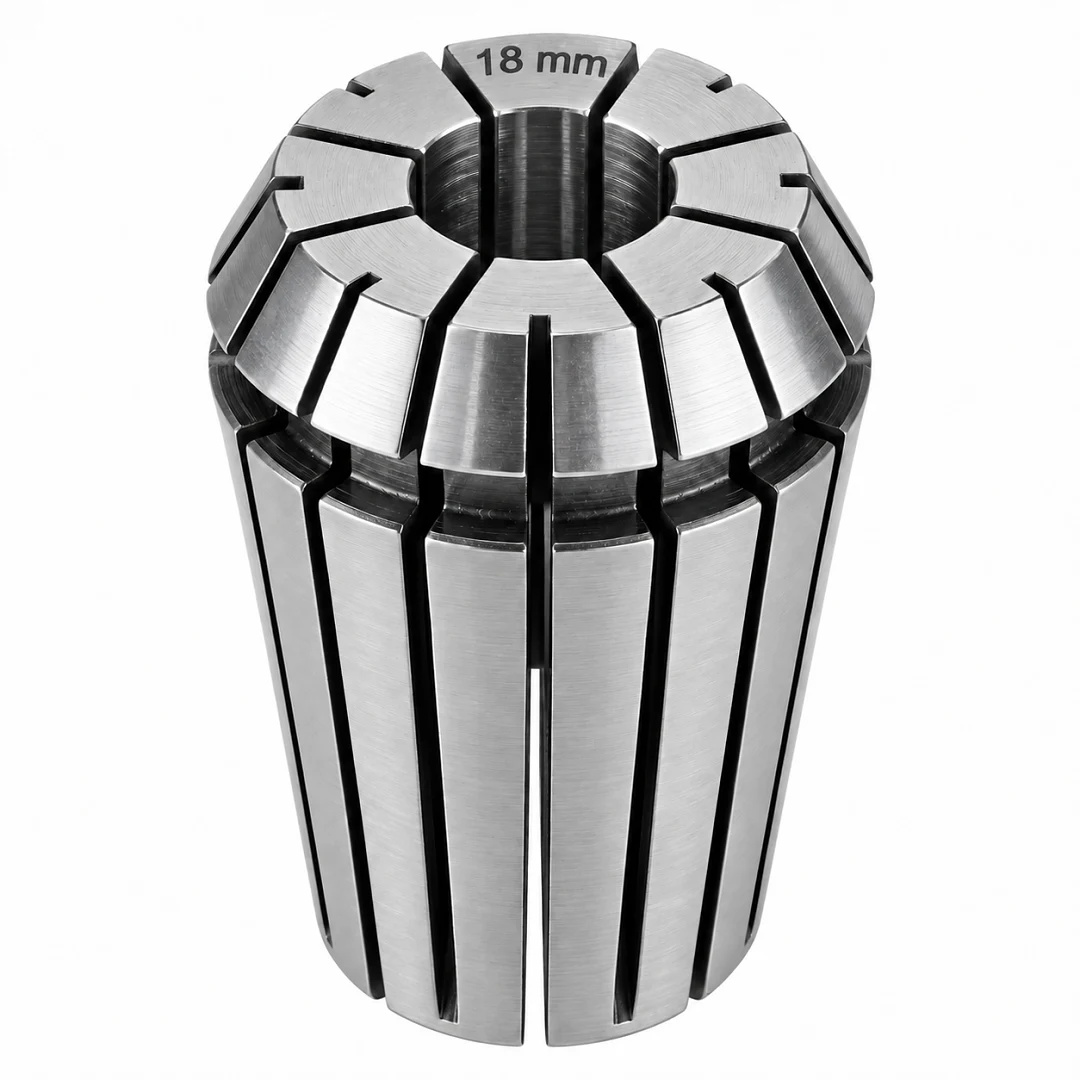

Цанга ER25 18 мм розрахована на хвостовик 18 мм. Це цанга збільшеного розміру: за DIN 6499 найбільший хвостовик серії ER25 дорівнює 16 мм, а в цієї цанги отвір 18 мм. Її беруть під конкретний інструмент і ставлять для кінцевих фрез та інструмента з хвостовиком 18 мм. Зовнішній конус 8° і канавка під ексцентрикове кільце гайки такі самі, як у стандартних цанг ER25, тому цанга стає в той самий вал і ту саму гайку.

Сумісність

Цанга підходить до вала або патрона з конусом ER25, це вали шпинделів 5.5 кВт із корпусом 125 мм і цангових патронів ER25. Розміри цанги 26 x 34 мм однакові в усіх виробників, тому гайку й цангу можна брати від різних постачальників. Найбільший хвостовик серії ER25 за DIN 6499 дорівнює 16 мм.

Під цю цангу беруть інструмент із хвостовиком рівно 18 мм: найточніше цанга тримає хвостовик свого номіналу. Перед роботою перевіряють, що хвостовик проходить крізь гайку й за цангу у вал на потрібну глибину.

Встановлення й затягування

Цангу спочатку защіпають у гайку до клацання, потім гайку накручують на вал, вставляють фрезу і затягують ключем. Хвостовик вводять не менше ніж на 22.7 мм, це дві третини довжини цанги. Типові моменти затягування задають для стандартного ряду ER25, а цанга 18 мм більша за нього, тому гайку затягують штатним ключем без подовжувача.

Точність і догляд

Заявлене биття цанги 0.015 мм. За DIN 6499 биття перевіряють на оправці біля торця цанги і на відстані 4 діаметрів, для хвостовика 18 мм це 72 мм від торця. Конус цанги й вала протирають від пилу перед кожним встановленням, а цангу зі слідами провороту міняють.
