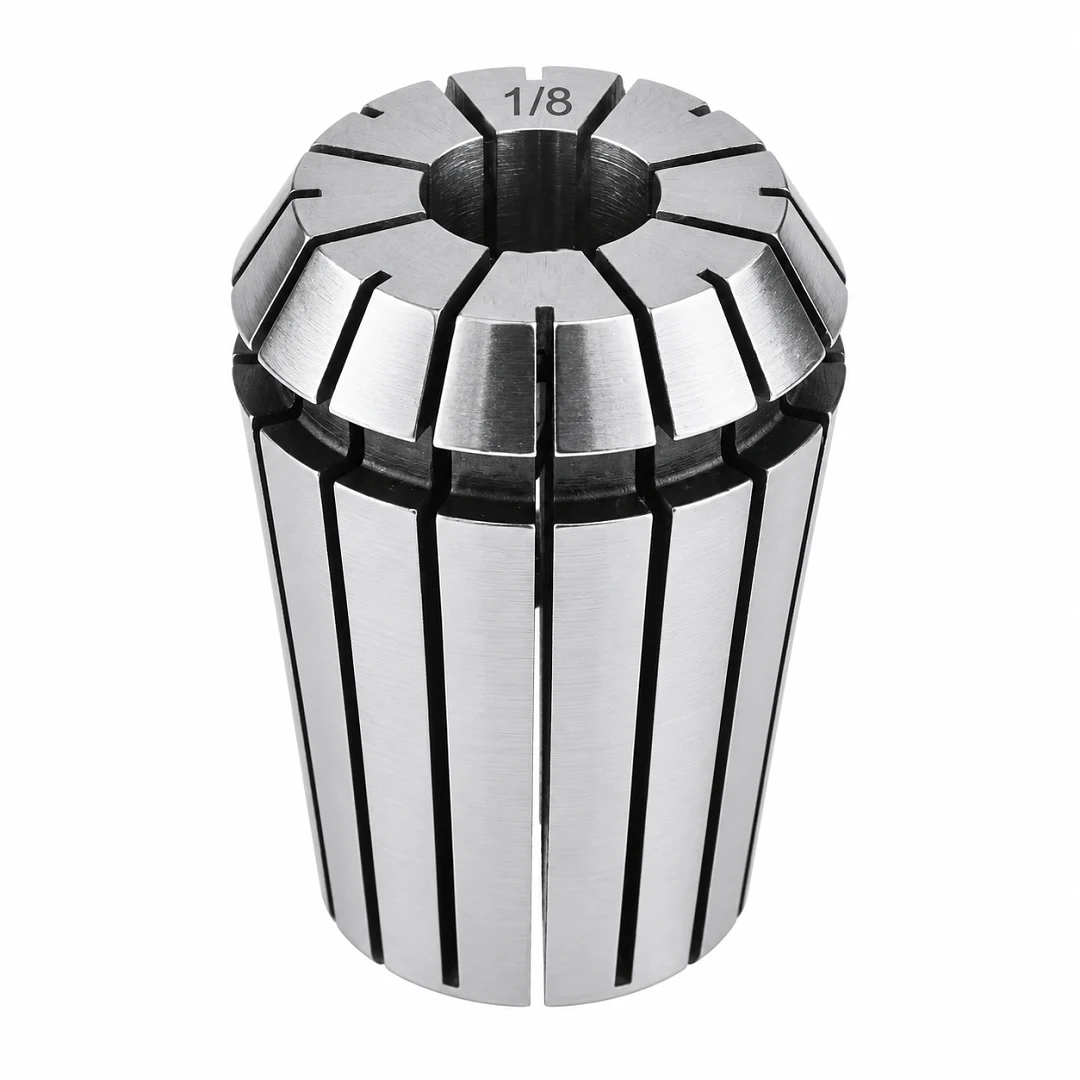

Цанга ER25 3.175 мм (1/8″) для шпинделя фрезерного верстата ЧПУ

Цанга ER25 на 3.175 мм (1/8″) затискає у шпинделі фрезерного верстата ЧПУ хвостовик від 2.175 до 3.175 мм. Це стандартна розрізна цанга ER за DIN 6499 із зовнішнім конусом 8°, вона підходить до будь-якого вала й цангового патрона з конусом ER25 і до гайки ER25. Підходить для гравіювальних фрез, фрез кукурудза й однозахідних спіральних фрез із хвостовиком 3.175 мм (1/8″) для фанери, акрилу, ПВХ і текстоліту.

Розмір 3.175 мм дорівнює 1/8 дюйма. Цей хвостовик найпоширеніший у фрез для невеликих верстатів, тому цангу 3.175 мм тримають у запасі насамперед.

Сумісність

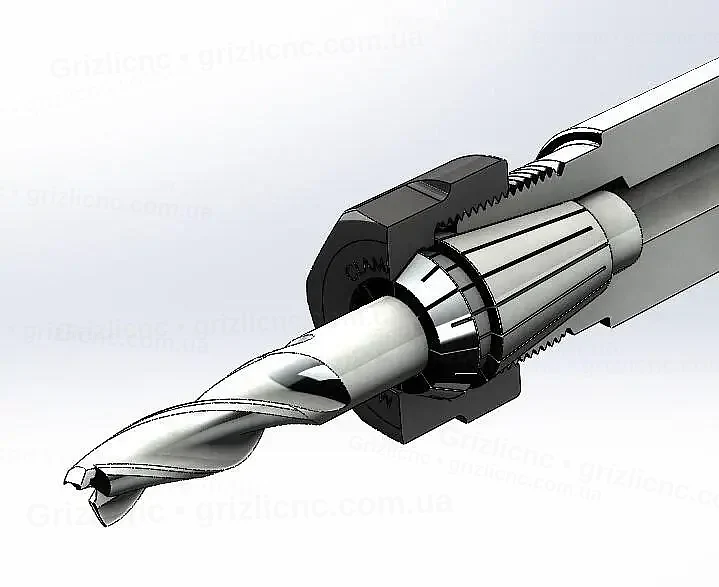

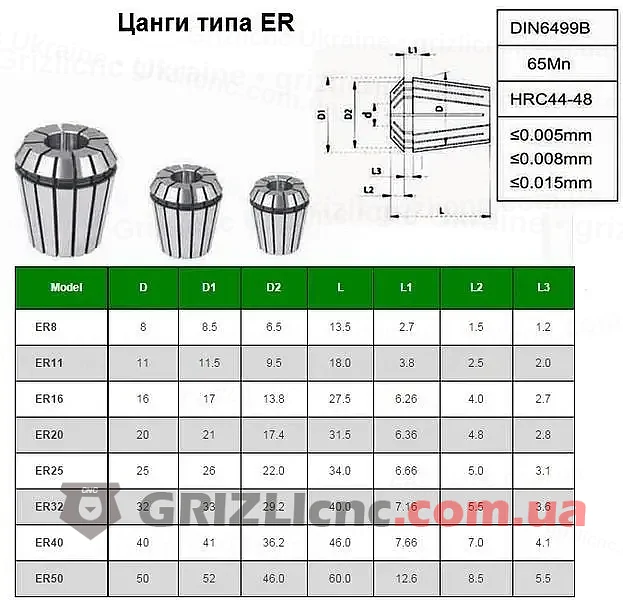

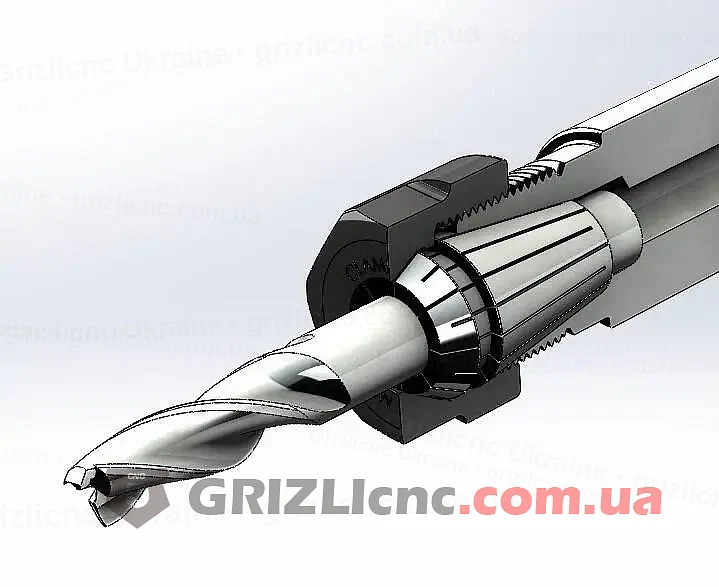

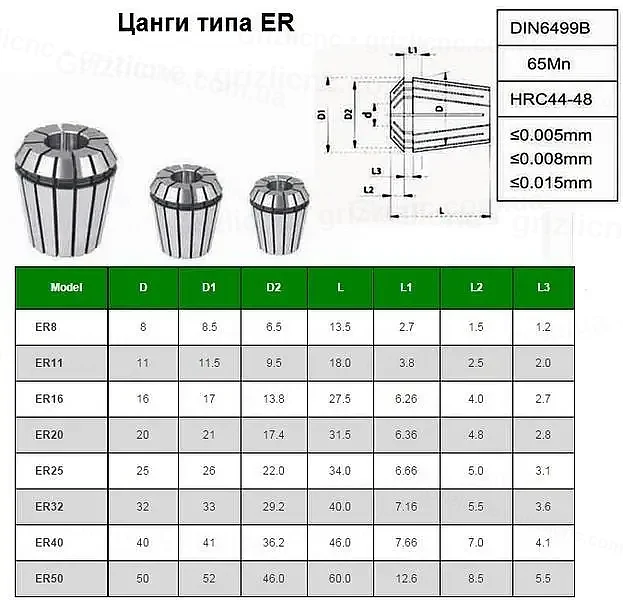

Цанга підходить до вала або патрона з конусом ER25, це вали шпинделів 5.5 кВт із корпусом 125 мм і цангових патронів ER25. Розміри цанги 26 x 34 мм однакові в усіх виробників, тому гайку й цангу можна брати від різних постачальників. Найбільший хвостовик серії ER25 за DIN 6499 дорівнює 16 мм.

Затягування гайки

Перед затягуванням цанга має стояти в гайці з клацанням, а хвостовик бути всередині цанги на 22.7 мм і глибше. Типовий момент затягування стандартної гайки ER25 для хвостовика 3.175 мм: 24 Н·м. Без хвостовика гайку не затягують: пелюстки цанги стиснуться сильніше за розрахункове.

Хвостовик 2.675 мм ця цанга теж затисне, але з більшим биттям, ніж хвостовик 3.175 мм. Для хвостовиків тонших за 2.175 мм потрібна цанга меншого розміру.

Точність і догляд

Заявлене биття цанги 0.015 мм. За DIN 6499 биття перевіряють на оправці біля торця цанги і на відстані 4 діаметрів, для хвостовика 3.175 мм це 12.7 мм від торця. Конус цанги й вала протирають від пилу перед кожним встановленням, а цангу зі слідами провороту міняють.
