Опис

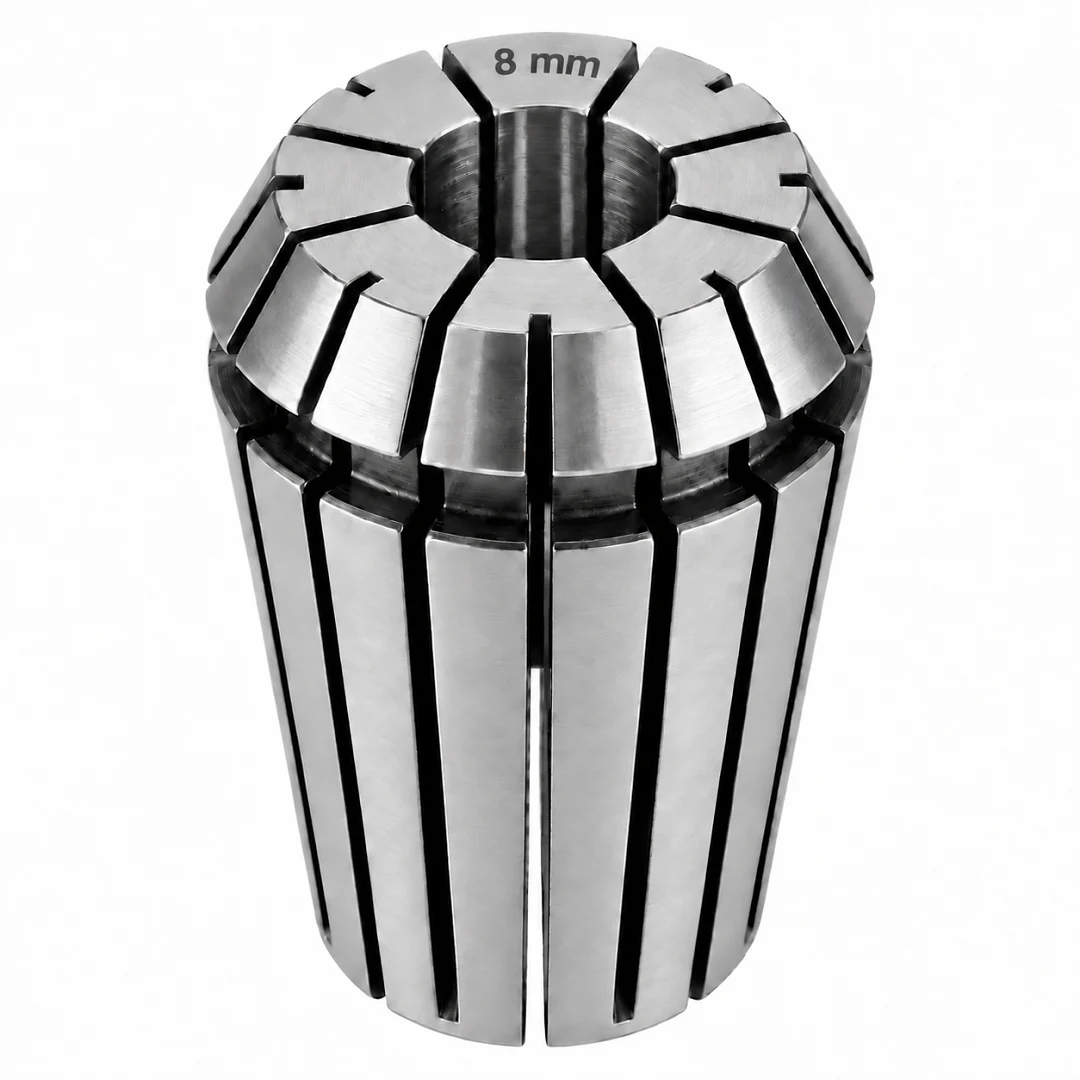

Цанга ER25 8 мм потрібна, щоб закріпити у шпинделі верстата ЧПУ фрезу або свердло з хвостовиком 8 мм. Її діапазон затиску від 7 до 8 мм, а найточніше вона тримає хвостовик рівно 8 мм. Цанга виконана за стандартом DIN 6499 і стає у вал або патрон із конусом ER25 будь-якого виробника.

Цанга підходить для фрез по дереву з хвостовиком 8 мм: пазових, крайкових і фасонних, а також кінцевих фрез діаметром 8 мм.

Серія ER25

Серія ER25 стоїть у конусах шпинделів 5.5 кВт із корпусом 125 мм і цангових патронів ER25. Цанга цієї серії має зовнішній діаметр 26 мм і довжину 34 мм, а стандартний ряд DIN 6499 закінчується на 16 мм. Перед замовленням перевіряють маркування на гайці шпинделя.

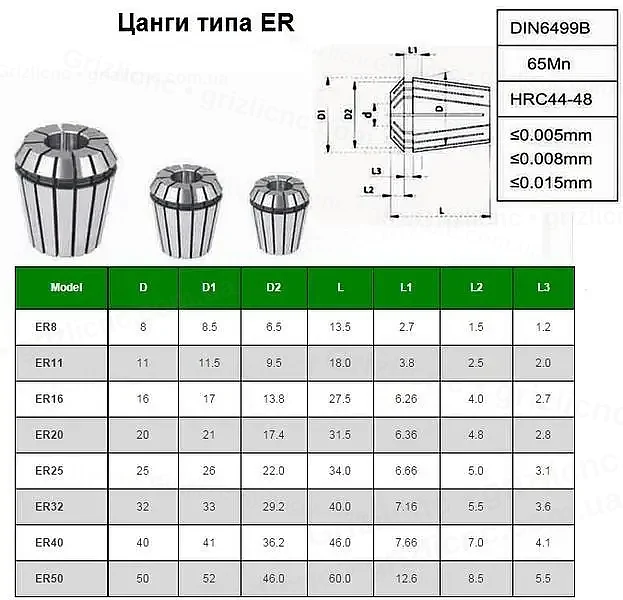

Розміри цанг ER, серія ER25

Затягування гайки

Перед затягуванням цанга має стояти в гайці з клацанням, а хвостовик бути всередині цанги на 22.7 мм і глибше. Типовий момент затягування стандартної гайки ER25 для хвостовика 8 мм: 104 Н·м. Без хвостовика гайку не затягують: пелюстки цанги стиснуться сильніше за розрахункове.

Хвостовик 7.5 мм ця цанга теж затисне, але з більшим биттям, ніж хвостовик 8 мм. Хвостовик від 6 до 7 мм не потрапляє ні в цю цангу, ні в цангу 6 мм, для нього беруть цангу проміжного розміру.

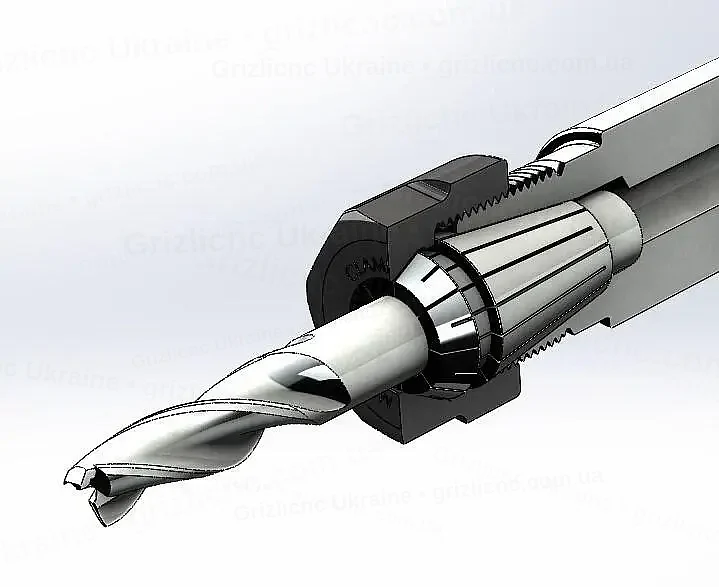

Цанга ER25 у гайці й конусі патрона

Догляд

Перед встановленням із цанги здувають стружку і протирають її зовнішній конус: пил у конусі дає биття сильніше, ніж допуск самої цанги, заявлений 0.015 мм. Зберігають цангу ER25 8 мм у тримачі, окремо від інших цанг, щоб не забити пелюстки.
