Опис

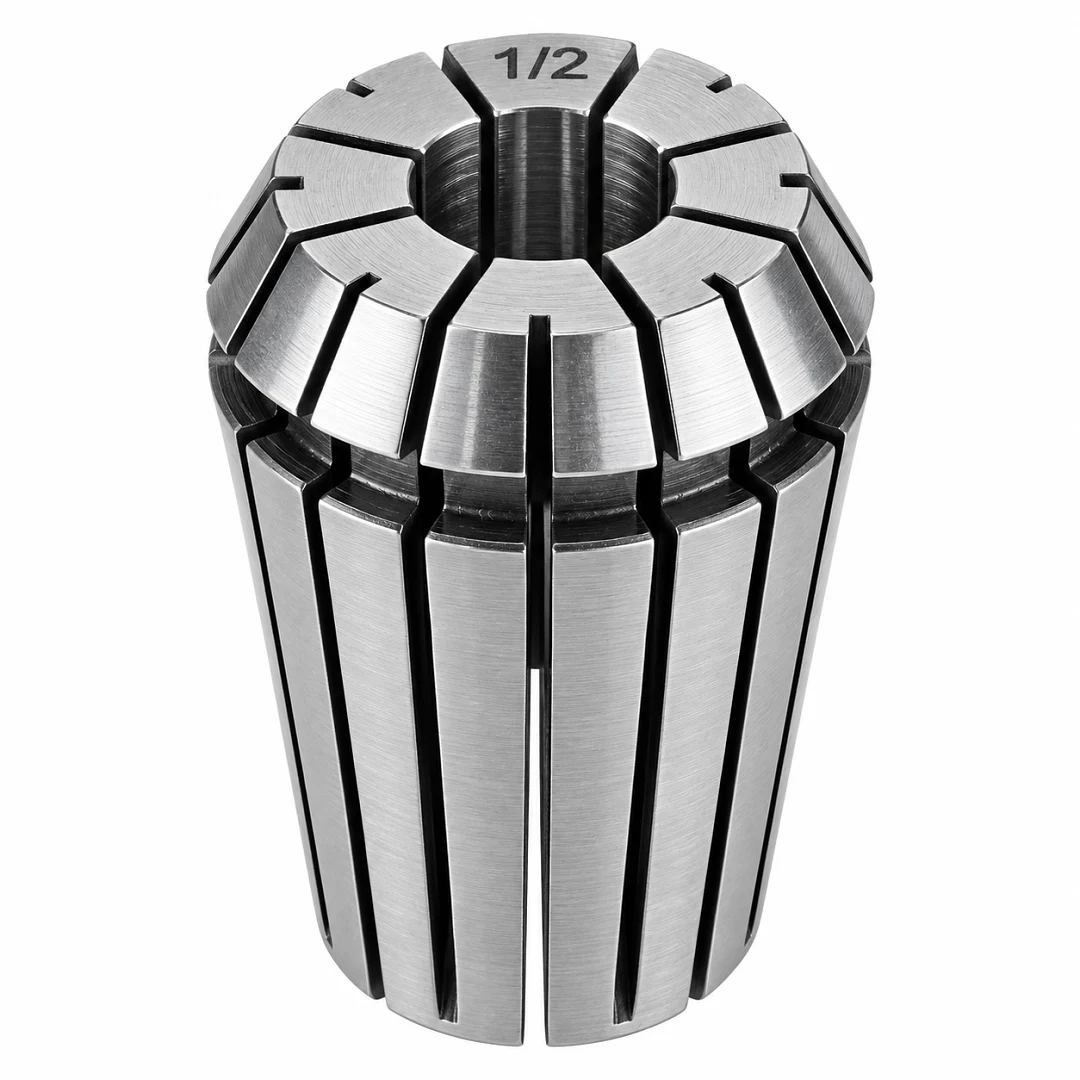

Цанга ER25 12.7 мм (1/2″) потрібна, щоб закріпити у шпинделі верстата ЧПУ фрезу або свердло з хвостовиком 12.7 мм. Її діапазон затиску від 11.7 до 12.7 мм, а найточніше вона тримає хвостовик рівно 12.7 мм. Цанга виконана за стандартом DIN 6499 і стає у вал або патрон із конусом ER25 будь-якого виробника.

Цанга підходить для фрез по дереву з дюймовим хвостовиком 12.7 мм (1/2″): фасонних, філенкових і пазових фрез із наборів для ручного фрезера та фрез для вирівнювання поверхні.

Розмір 12.7 мм дорівнює 1/2 дюйма. Метрична цанга 12 мм такий хвостовик не прийме, а цанга 13 мм затисне його біля нижньої межі діапазону з більшим биттям, тому під дюймову фрезу потрібна саме дюймова цанга.

Для яких шпинделів

Цанги ER25 ставлять у вали шпинделів 5.5 кВт із корпусом 125 мм і цангових патронів ER25. Серія ER25 розрахована на хвостовики до 16 мм за DIN 6499, зовнішній діаметр цанги 26 мм, довжина 34 мм. Серію цанги визначають за шпинделем: цанга іншої серії в конус не стане.

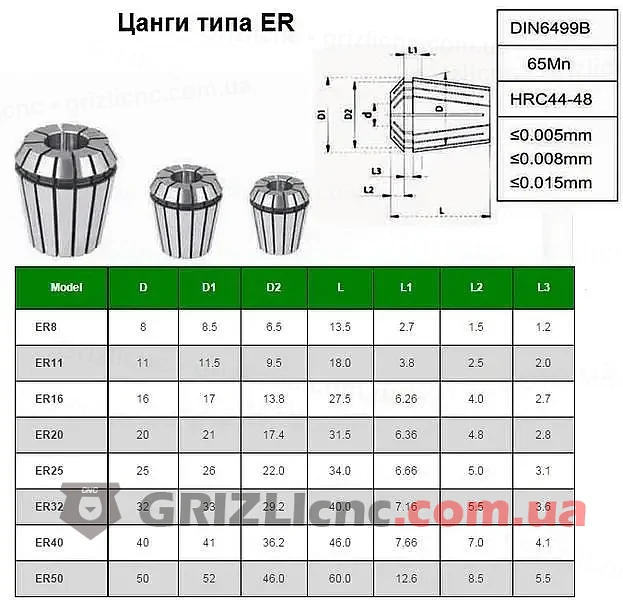

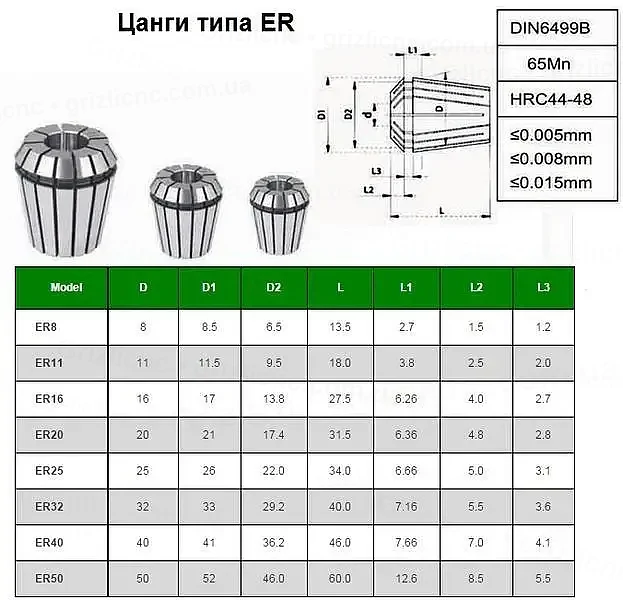

Розміри цанг ER, серія ER25

Встановлення й затягування

Цангу спочатку защіпають у гайку до клацання, потім гайку накручують на вал, вставляють фрезу і затягують ключем. Хвостовик вводять не менше ніж на 22.7 мм, це дві третини довжини цанги. Типовий момент затягування стандартної гайки ER25 для хвостовика 12.7 мм: 104 Н·м.

Хвостовик 12.2 мм ця цанга теж затисне, але з більшим биттям, ніж хвостовик 12.7 мм. Хвостовики тонші за 11.7 мм тримає цанга 12 мм.

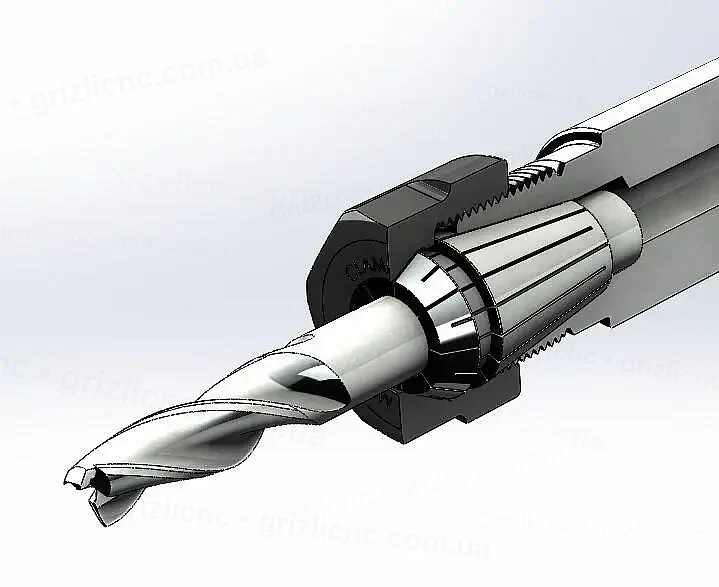

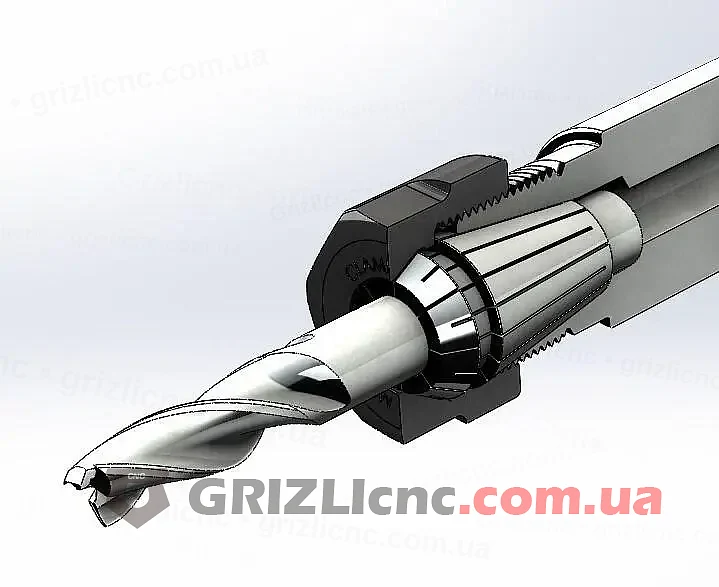

Цанга ER25 у гайці й конусі патрона

Догляд

Перед встановленням із цанги здувають стружку і протирають її зовнішній конус: пил у конусі дає биття сильніше, ніж допуск самої цанги, заявлений 0.015 мм. Зберігають цангу ER25 12.7 мм (1/2″) у тримачі, окремо від інших цанг, щоб не забити пелюстки.
