Опис

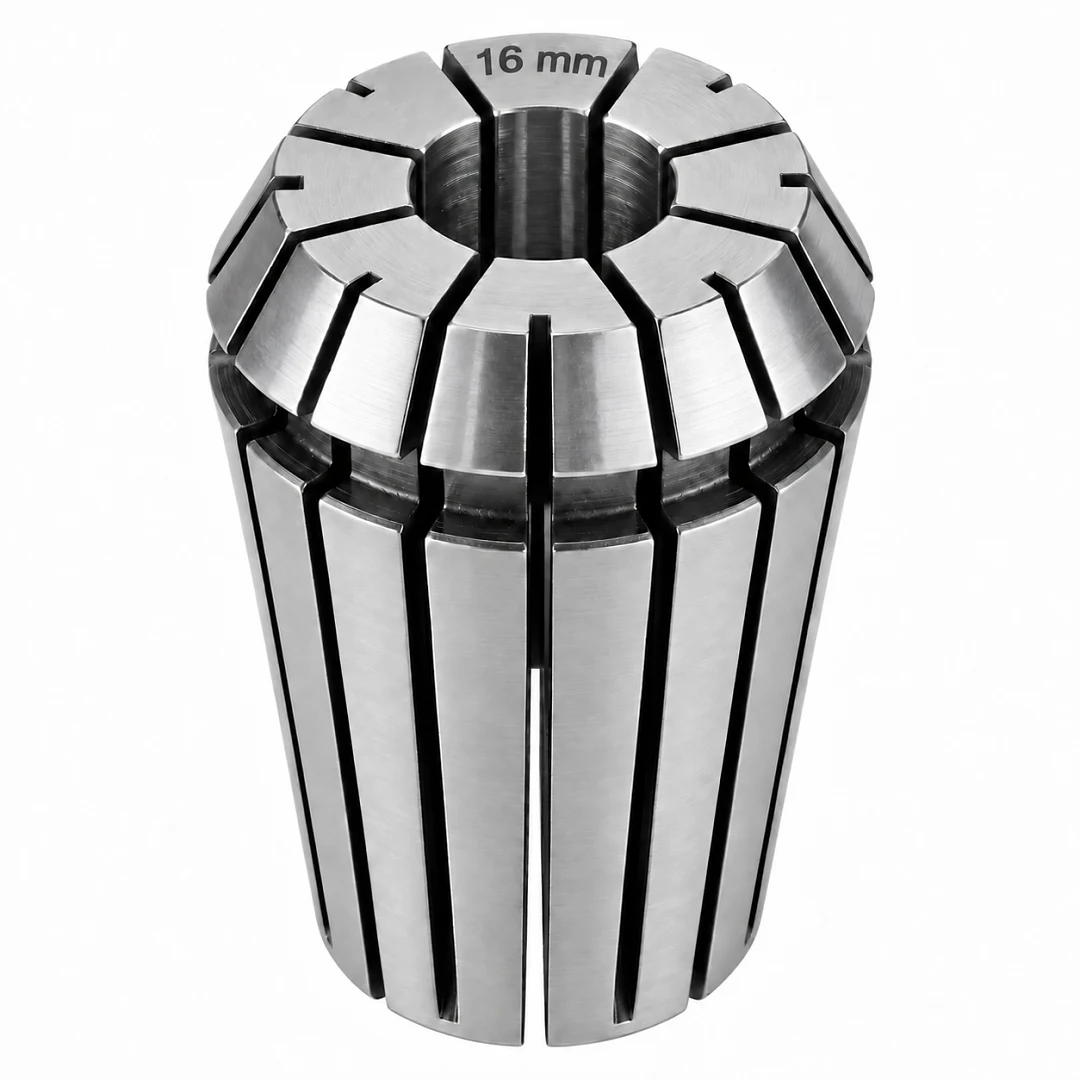

Цанга ER25 на 16 мм затискає у шпинделі фрезерного верстата ЧПУ хвостовик від 15 до 16 мм. Це стандартна розрізна цанга ER за DIN 6499 із зовнішнім конусом 8°, вона підходить до будь-якого вала й цангового патрона з конусом ER25 і до гайки ER25. Підходить для кінцевих фрез великого діаметра і фрез для вирівнювання поверхні з хвостовиком 16 мм.

Хвостовик 15.5 мм ця цанга теж затисне, але з більшим биттям, ніж хвостовик 16 мм. Хвостовик від 14 до 15 мм не потрапляє ні в цю цангу, ні в цангу 14 мм, для нього беруть цангу проміжного розміру.

Сумісність

Цанга підходить до вала або патрона з конусом ER25, це вали шпинделів 5.5 кВт із корпусом 125 мм і цангових патронів ER25. Розміри цанги 26 x 34 мм однакові в усіх виробників, тому гайку й цангу можна брати від різних постачальників. Найбільший хвостовик серії ER25 за DIN 6499 дорівнює 16 мм.

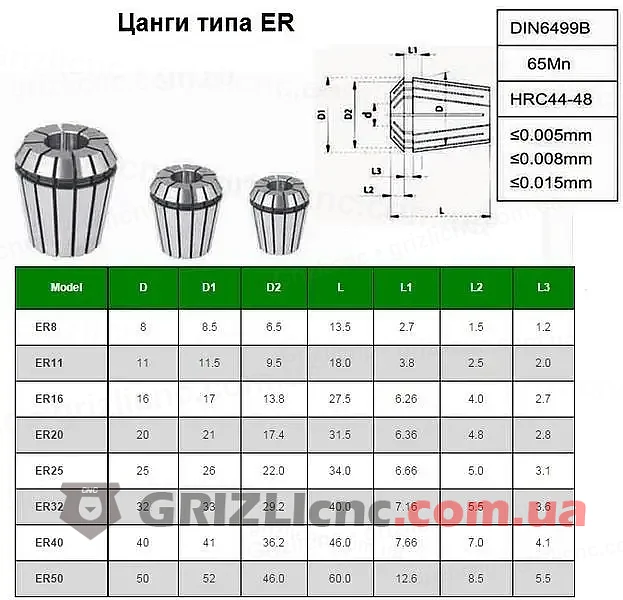

Розміри цанг ER, серія ER25

Встановлення й затягування

Цангу спочатку защіпають у гайку до клацання, потім гайку накручують на вал, вставляють фрезу і затягують ключем. Хвостовик вводять не менше ніж на 22.7 мм, це дві третини довжини цанги. Типовий момент затягування стандартної гайки ER25 для хвостовика 16 мм: 104 Н·м.

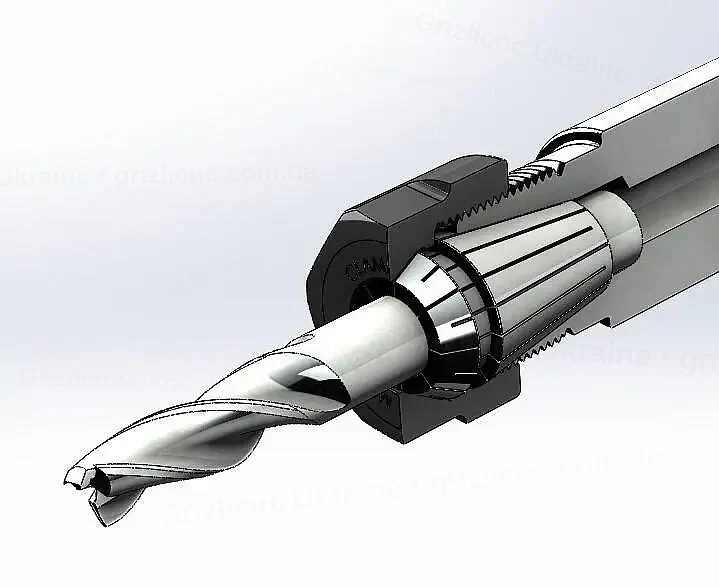

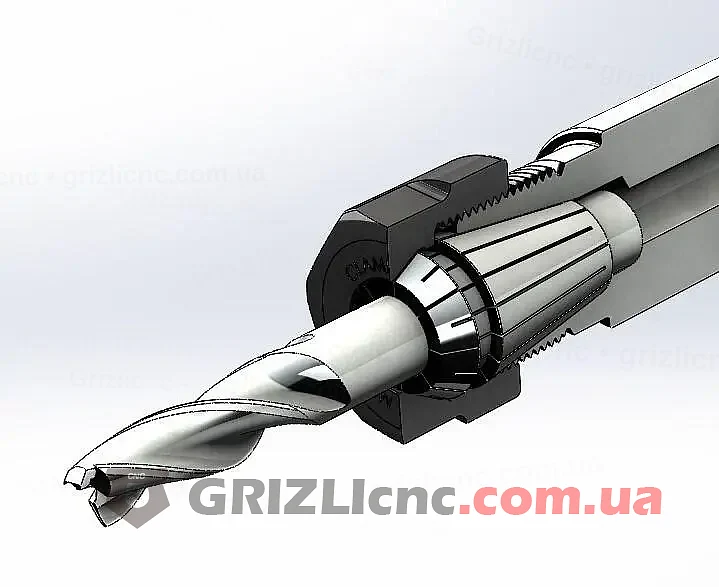

Цанга ER25 у гайці й конусі патрона

Догляд

Перед встановленням із цанги здувають стружку і протирають її зовнішній конус: пил у конусі дає биття сильніше, ніж допуск самої цанги, заявлений 0.015 мм. Зберігають цангу ER25 16 мм у тримачі, окремо від інших цанг, щоб не забити пелюстки.
