Опис

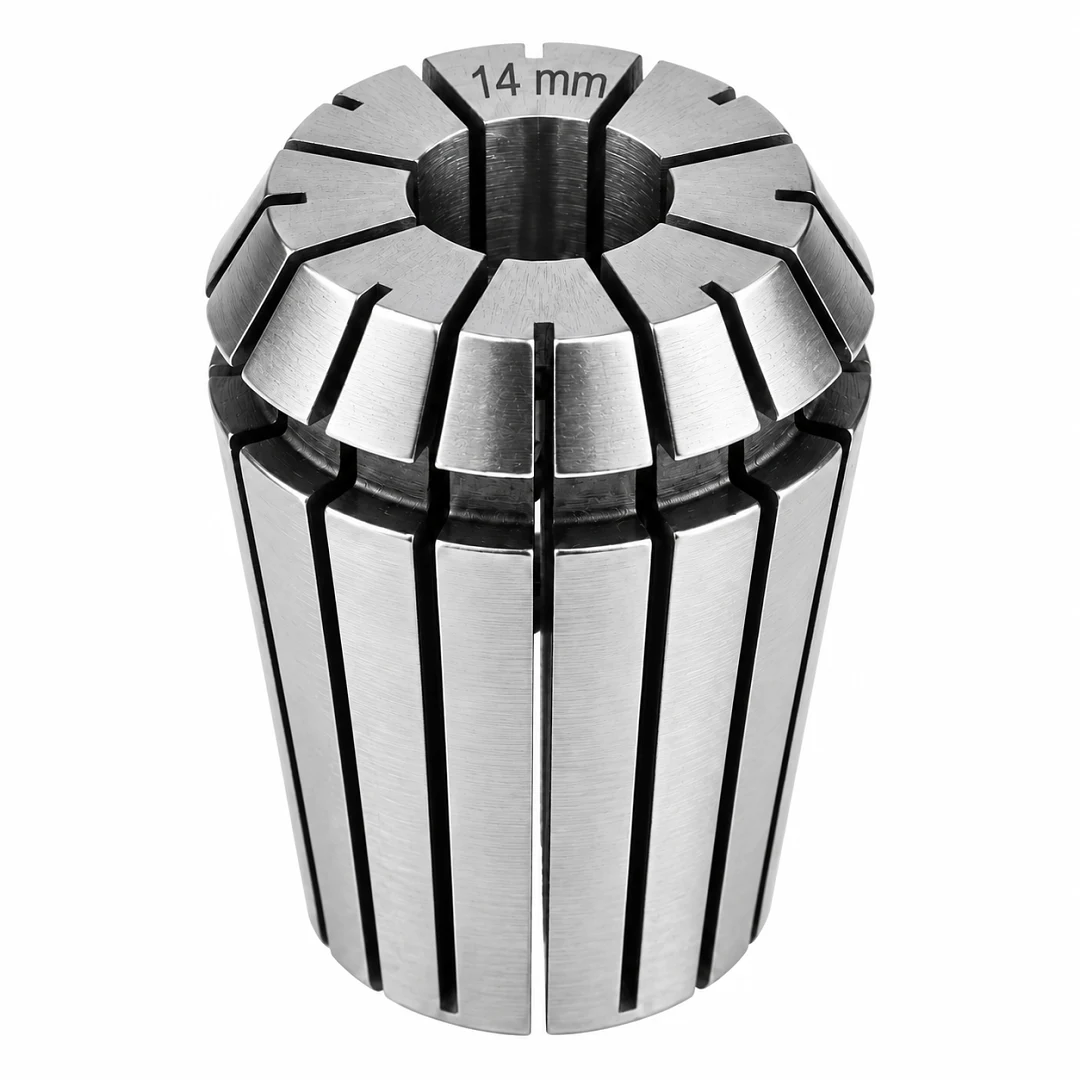

Під хвостовик 14 мм у шпинделі з конусом ER25 ставлять цангу ER25 14 мм. Вона стискається по всій довжині й тримає хвостовик від 13 до 14 мм, найточніше на номіналі 14 мм. Її ставлять для кінцевих фрез і свердел із хвостовиком 14 мм.

Для яких шпинделів

Цанги ER25 ставлять у вали шпинделів 5.5 кВт із корпусом 125 мм і цангових патронів ER25. Серія ER25 розрахована на хвостовики до 16 мм за DIN 6499, зовнішній діаметр цанги 26 мм, довжина 34 мм. Серію цанги визначають за шпинделем: цанга іншої серії в конус не стане.

Розміри цанг ER, серія ER25

Встановлення й затягування

Цангу спочатку защіпають у гайку до клацання, потім гайку накручують на вал, вставляють фрезу і затягують ключем. Хвостовик вводять не менше ніж на 22.7 мм, це дві третини довжини цанги. Типовий момент затягування стандартної гайки ER25 для хвостовика 14 мм: 104 Н·м.

Хвостовик 13.5 мм ця цанга теж затисне, але з більшим биттям, ніж хвостовик 14 мм. Хвостовик від 12.7 до 13 мм не потрапляє ні в цю цангу, ні в цангу 12.7 мм, для нього беруть цангу проміжного розміру.

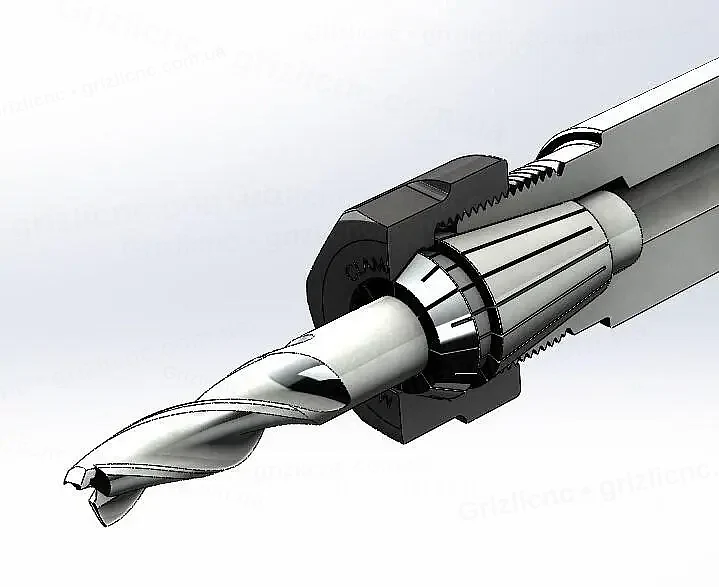

Цанга ER25 у гайці й конусі патрона

Точність і догляд

Заявлене биття цанги 0.015 мм. За DIN 6499 биття перевіряють на оправці біля торця цанги і на відстані 4 діаметрів, для хвостовика 14 мм це 56 мм від торця. Конус цанги й вала протирають від пилу перед кожним встановленням, а цангу зі слідами провороту міняють.
