Опис

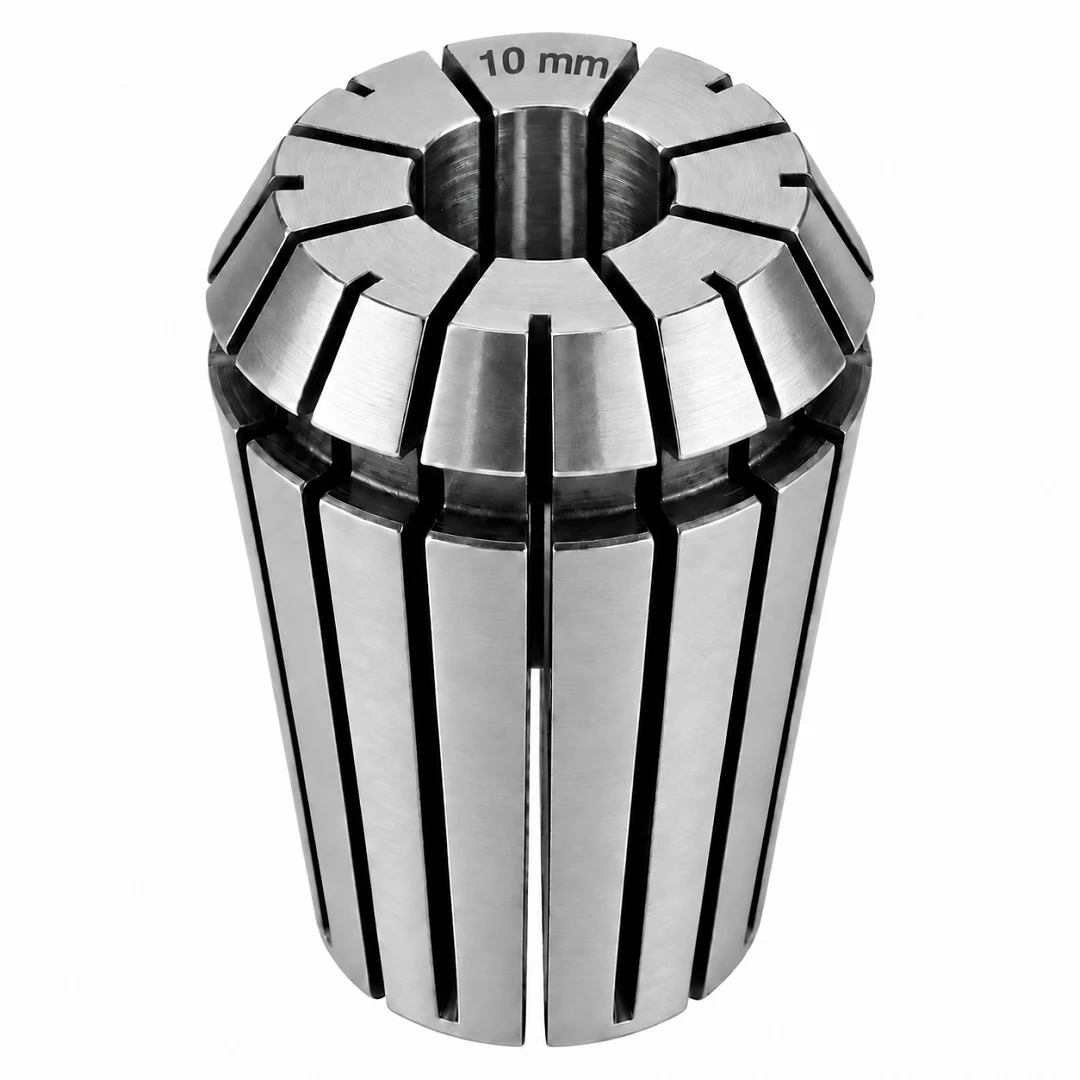

Під хвостовик 10 мм у шпинделі з конусом ER25 ставлять цангу ER25 10 мм. Вона стискається по всій довжині й тримає хвостовик від 9 до 10 мм, найточніше на номіналі 10 мм. Її ставлять для кінцевих фрез і свердел із хвостовиком 10 мм для глибоких пазів і вибірки.

Хвостовик 9.5 мм ця цанга теж затисне, але з більшим биттям, ніж хвостовик 10 мм. Хвостовик від 8 до 9 мм не потрапляє ні в цю цангу, ні в цангу 8 мм, для нього беруть цангу проміжного розміру.

Серія ER25

Серія ER25 стоїть у конусах шпинделів 5.5 кВт із корпусом 125 мм і цангових патронів ER25. Цанга цієї серії має зовнішній діаметр 26 мм і довжину 34 мм, а стандартний ряд DIN 6499 закінчується на 16 мм. Перед замовленням перевіряють маркування на гайці шпинделя.

Розміри цанг ER, серія ER25

Затягування гайки

Перед затягуванням цанга має стояти в гайці з клацанням, а хвостовик бути всередині цанги на 22.7 мм і глибше. Типовий момент затягування стандартної гайки ER25 для хвостовика 10 мм: 104 Н·м. Без хвостовика гайку не затягують: пелюстки цанги стиснуться сильніше за розрахункове.

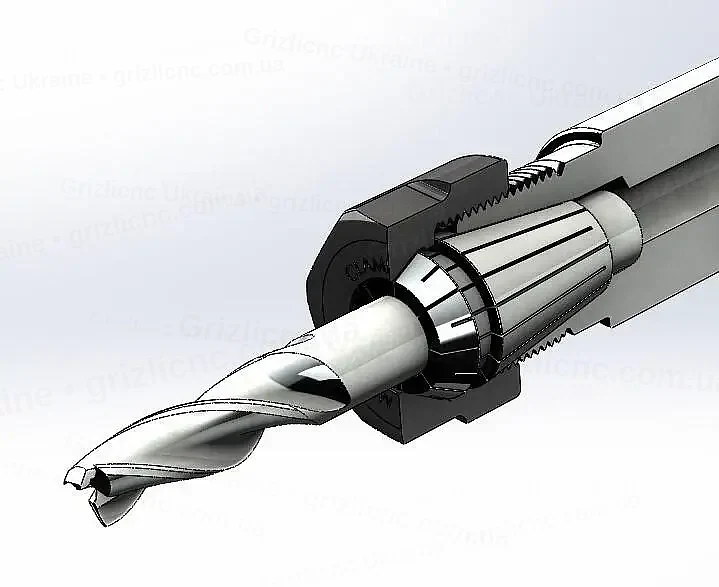

Цанга ER25 у гайці й конусі патрона

Точність і догляд

Заявлене биття цанги 0.015 мм. За DIN 6499 биття перевіряють на оправці біля торця цанги і на відстані 4 діаметрів, для хвостовика 10 мм це 40 мм від торця. Конус цанги й вала протирають від пилу перед кожним встановленням, а цангу зі слідами провороту міняють.
