Що таке система подачі ЗОР
Система подачі ЗОР підводить змащувально-охолоджувальну рідину до місця, де фреза, свердло або різець знімає матеріал із заготовки. Рідина надходить від насоса або з лінії подачі верстата, проходить через кран і гнучкий шланг, а носик чи форсунка спрямовує її в зону різання.
Навіщо потрібна ЗОР під час обробки
- Рідина відводить тепло від різальної кромки і заготовки, кромка менше нагрівається і довше зберігає гостроту.
- Змащувальна частина ЗОР знижує тертя між інструментом, стружкою і заготовкою.
- Потік вимиває стружку із зони різання, і інструмент не перерізає її повторно.
- Під час обробки алюмінію рідина зменшує налипання матеріалу на кромки фрези.
- Що менше нагрівається заготовка, то менша її теплова деформація і то точніший розмір після обробки.

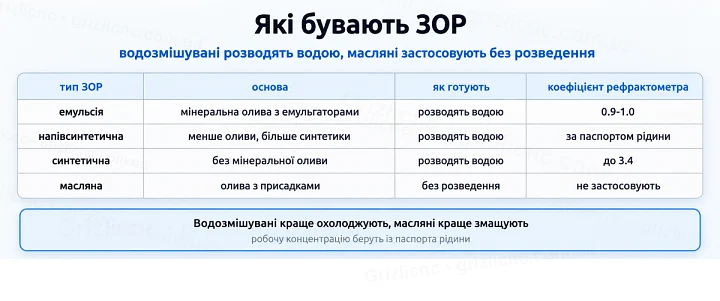

Які бувають ЗОР
Для фрезерних верстатів з ЧПУ застосовують водозмішувані рідини, які розводять водою, і масляні, які використовують без розведення. Водозмішувані краще охолоджують, масляні краще змащують.
| Тип ЗОР | Основа | Як готують | Коефіцієнт рефрактометра |
|---|
| Емульсія | мінеральна олива з емульгаторами | розводять водою | 0.9-1.0 |
| Напівсинтетична і мікроемульсія | менше оливи, більше синтетичних компонентів | розводять водою | за паспортом рідини |
| Синтетична | розчин без мінеральної оливи | розводять водою | до 3.4 |
| Масляна | олива з присадками | без розведення | не застосовують |

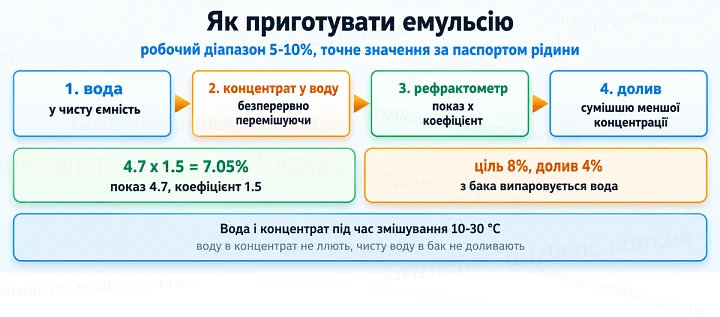

Приготування і контроль концентрації
Робочу концентрацію водозмішуваної ЗОР беруть із паспорта рідини, виробники називають робочий діапазон 5-10%. Надто слабкий розчин гірше змащує і захищає від корозії, надто міцний піниться і витрачає концентрат.
- Налийте в чисту ємність воду.
- Додавайте концентрат у воду, безперервно перемішуючи. Якщо лити воду в концентрат, утворюється зворотна емульсія: густа, нестабільна і гірше змочує метал.
- Температура води і концентрату під час змішування 10-30 °C.
- Перевірте концентрацію рефрактометром: концентрація дорівнює показу приладу, помноженому на коефіцієнт із паспорта рідини. Наприклад, показ 4.7 при коефіцієнті 1.5 дає 7.05%.
- Доливайте бак готовою сумішшю меншої концентрації: з бака випаровується переважно вода. При цільових 8% доливають суміш 4%. Чисту воду або чистий концентрат просто в бак не доливають.

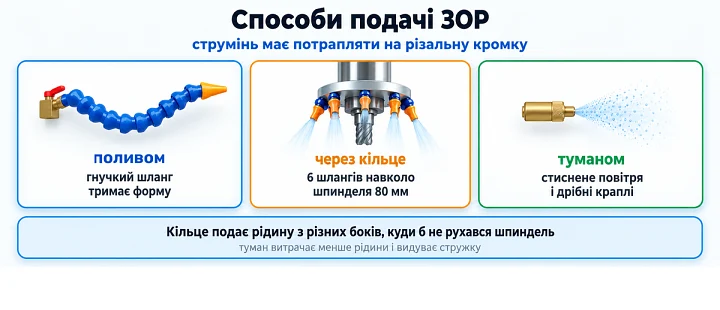

Способи подачі ЗОР
- Поливом через гнучкий шланг. Рідина виходить із носика струменем. Шланг зібраний із пластикових сегментів на шарнірах, йому можна надати потрібного вигину, і він тримає форму.

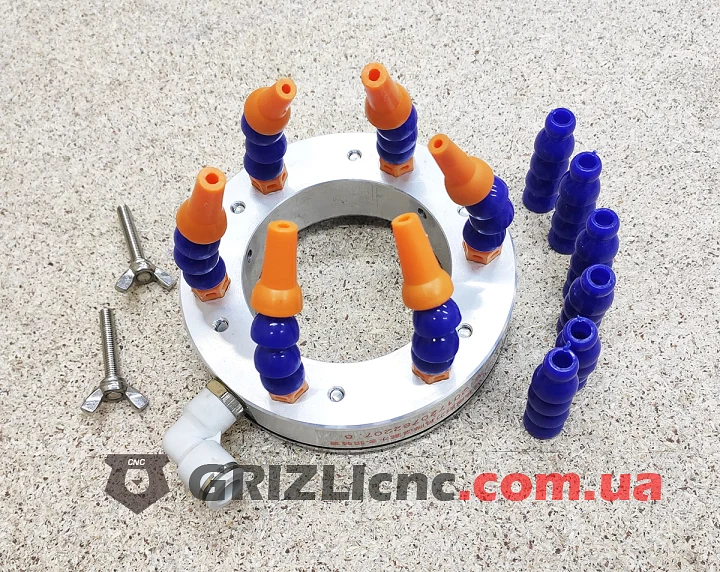

- Через кільце на шпинделі. Кільце надягають на корпус шпинделя, рідина розходиться кількома шлангами і підходить до інструмента з різних боків. Струмінь потрапляє на фрезу за будь-якого напрямку руху по осях.
- Туманом. Стиснене повітря проходить через блок-змішувач і затягує рідину з ємності, форсунка розпилює суміш дрібними краплями. Рідини йде менше, ніж під час поливу, а повітря водночас видуває стружку.

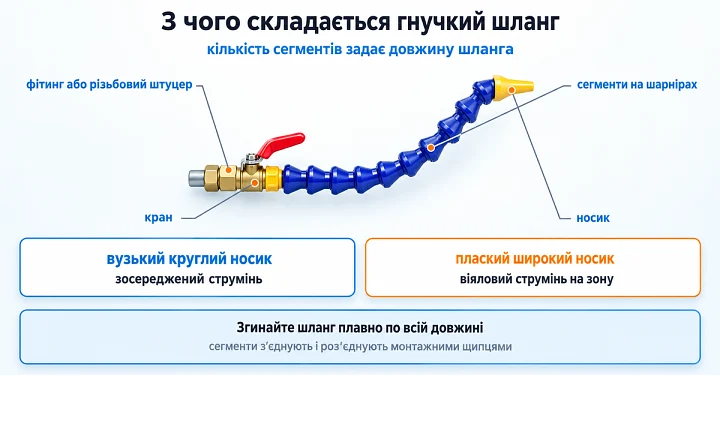

З чого складається гнучкий шланг подачі ЗОР
- Основа. Цанговий фітинг під трубку подачі або різьбовий штуцер, який вкручують в отвір лінії подачі.
- Кран. Латунний кульовий кран з важелем або пластиковий краник. Кран прикриває або повністю перекриває потік просто на шлангу.
- Сегменти. Порожнисті пластикові ланки, які защіпаються одна в одну. Кожне з’єднання працює як шарнір, усередині проходить канал для рідини. Кількість сегментів задає довжину шланга.
- Носик. Вузький круглий носик дає зосереджений струмінь, плоский широкий носик дає віяловий струмінь і накриває більшу площу.
Як підібрати елементи системи
- Підключення. Цанговий фітинг підбирають за зовнішнім діаметром трубки подачі, різьбовий штуцер за різьбою в отворі лінії подачі. Розмір підключення вказано в характеристиках товару.
- Носик. Вузький носик підходить для точкової подачі на один інструмент, плоский для подачі на широку зону обробки.
- Кран. Шланг із краном дає змогу налаштовувати витрату на місці й вимикати окремий шланг, не зупиняючи подачу на решту.
- Кільце на шпиндель. Внутрішній діаметр кільця має збігатися з діаметром корпусу шпинделя.
- Туман. Для подачі туманом потрібні джерело стисненого повітря і ємність із рідиною. Такий спосіб підходить верстатам без піддону і системи збирання рідини, бо рідини витрачається мало.
| Елемент | Підключення | Особливість |
|---|
| Шланг з латунним краном | цанговий фітинг 8 мм | вузький або плаский носик |

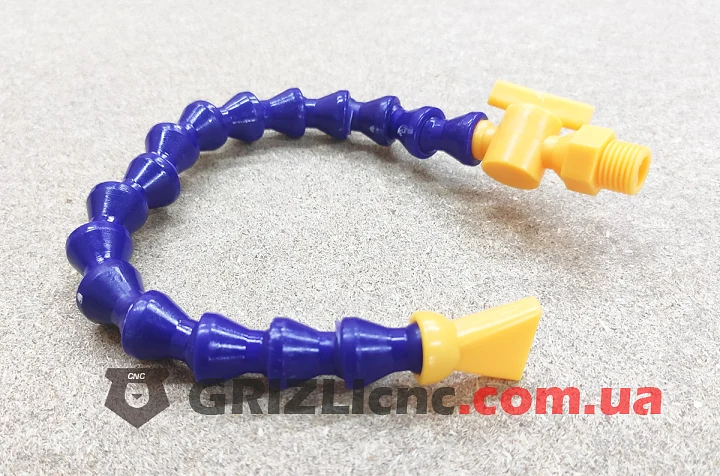

| Пластиковий шланг з краником | різьба 1/2 дюйма | вузький або широкий носик |
| Насадка на шпиндель | фітинг 8 мм | шпиндель діаметром 80 мм, 6 шлангів |
| Подача туманом | фітинг 8 мм | потрібне стиснене повітря |
Монтаж і обслуговування
- Спрямовуйте носик у зону контакту інструмента із заготовкою, струмінь має потрапляти на різальну кромку.
- Згинайте шланг плавно по всій довжині, а не в одному з’єднанні: кут повороту кожного шарніра обмежений.
- Сегменти з’єднують і роз’єднують монтажними щипцями, так довжину шланга можна змінити без пошкодження ланок.
- Очищайте рідину від стружки, перш ніж вона повернеться в бак: стружка забиває вузькі носики і форсунки.
- Під час подачі туманом краплі ЗОР розносяться повітрям, тому зону обробки закривають кожухом, а в приміщенні потрібна вентиляція.
Часті помилки
- Ллють воду в концентрат, і замість емульсії виходить густа нестабільна суміш.
- Доливають у бак чисту воду або чистий концентрат, і концентрація відходить від робочої.
- Вважають показ рефрактометра концентрацією без коефіцієнта з паспорта рідини.
- Спрямовують струмінь повз різальну кромку, і інструмент гріється.
- Згинають шланг в одному з’єднанні, і сегменти розщіпаються.
- Не очищають рідину від стружки, і носики забиваються.
