Что такое система подачи СОЖ
Система подачи СОЖ подводит смазочно-охлаждающую жидкость к месту, где фреза, сверло или резец снимает материал с заготовки. Жидкость приходит от насоса или из линии подачи станка, проходит через кран и гибкий шланг, а носик или форсунка направляет её в зону резания.
Зачем нужна СОЖ при обработке
- Жидкость отводит тепло от режущей кромки и заготовки, кромка меньше нагревается и дольше сохраняет остроту.
- Смазывающая часть СОЖ снижает трение между инструментом, стружкой и заготовкой.
- Поток вымывает стружку из зоны резания, и инструмент не перерезает её повторно.
- При обработке алюминия жидкость снижает налипание материала на кромки фрезы.
- Чем меньше нагревается заготовка, тем меньше её тепловая деформация и тем точнее размер после обработки.
Какие бывают СОЖ
Для фрезерных станков с ЧПУ применяют водосмешиваемые жидкости, которые разводят водой, и масляные, которые используют без разбавления. Водосмешиваемые лучше охлаждают, масляные лучше смазывают.

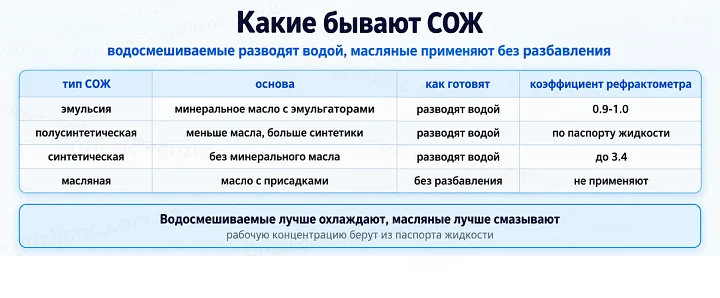

| Тип СОЖ | Основа | Как готовят | Коэффициент рефрактометра |
|---|
| Эмульсия | минеральное масло с эмульгаторами | разводят водой | 0.9-1.0 |
| Полусинтетическая и микроэмульсия | меньше масла, больше синтетических компонентов | разводят водой | по паспорту жидкости |
| Синтетическая | раствор без минерального масла | разводят водой | до 3.4 |
| Масляная | масло с присадками | без разбавления | не применяют |
Приготовление и контроль концентрации
Рабочую концентрацию водосмешиваемой СОЖ берут из паспорта жидкости, производители называют рабочий диапазон 5-10%. Слишком слабый раствор хуже смазывает и защищает от коррозии, слишком крепкий пенится и расходует концентрат.

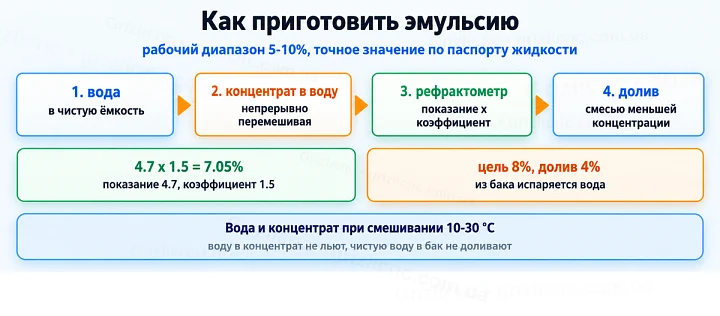

- Налейте в чистую ёмкость воду.
- Добавляйте концентрат в воду, непрерывно перемешивая. Если лить воду в концентрат, образуется обратная эмульсия: густая, нестабильная и хуже смачивающая металл.
- Температура воды и концентрата при смешивании 10-30 °C.
- Проверьте концентрацию рефрактометром: концентрация равна показанию прибора, умноженному на коэффициент из паспорта жидкости. Например, показание 4.7 при коэффициенте 1.5 даёт 7.05%.
- Доливайте бак готовой смесью меньшей концентрации: из бака испаряется в основном вода. При целевых 8% доливают смесь 4%. Чистую воду или чистый концентрат прямо в бак не доливают.

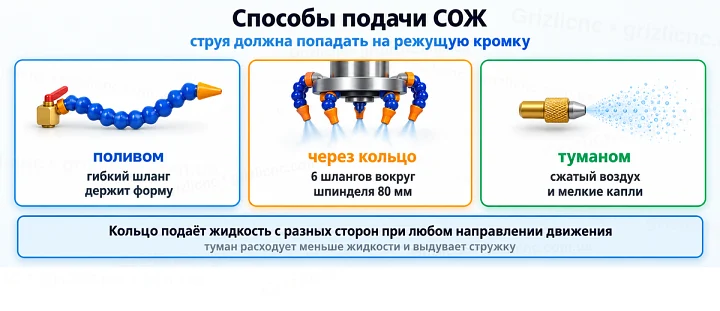

Способы подачи СОЖ
- Поливом через гибкий шланг. Жидкость выходит из носика струёй. Шланг собран из пластиковых сегментов на шарнирах, ему можно придать нужный изгиб, и он держит форму.
- Через кольцо на шпинделе. Кольцо надевают на корпус шпинделя, жидкость расходится по нескольким шлангам и подходит к инструменту с разных сторон. Струя попадает на фрезу при любом направлении движения по осям.
- Туманом. Сжатый воздух проходит через блок-смеситель и затягивает жидкость из ёмкости, форсунка распыляет смесь мелкими каплями. Жидкости уходит меньше, чем при поливе, а воздух одновременно выдувает стружку.

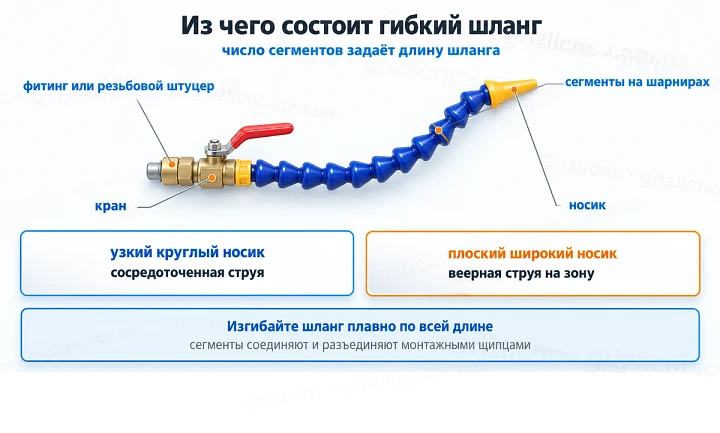

Из чего состоит гибкий шланг подачи СОЖ
- Основание. Цанговый фитинг под трубку подачи или резьбовой штуцер, который вкручивают в отверстие линии подачи.
- Кран. Латунный шаровой кран с рычагом или пластиковый краник. Кран прикрывает или полностью перекрывает поток прямо на шланге.
- Сегменты. Полые пластиковые звенья, которые защёлкиваются одно в другое. Каждое соединение работает как шарнир, внутри проходит канал для жидкости. Число сегментов задаёт длину шланга.
- Носик. Узкий круглый носик даёт сосредоточенную струю, плоский широкий носик даёт веерную струю и накрывает большую площадь.
Как подобрать элементы системы
- Подключение. Цанговый фитинг подбирают по наружному диаметру трубки подачи, резьбовой штуцер по резьбе в отверстии линии подачи. Размер подключения указан в характеристиках товара.
- Носик. Узкий носик подходит для точечной подачи на один инструмент, плоский для подачи на широкую зону обработки.
- Кран. Шланг с краном позволяет настраивать расход на месте и отключать отдельный шланг, не останавливая подачу на остальные.
- Кольцо на шпиндель. Внутренний диаметр кольца должен совпадать с диаметром корпуса шпинделя.
- Туман. Для подачи туманом нужны источник сжатого воздуха и ёмкость с жидкостью. Такой способ подходит станкам без поддона и системы сбора жидкости, потому что жидкости расходуется мало.
| Элемент | Подключение | Особенность |
|---|
| Шланг с латунным краном | цанговый фитинг 8 мм | узкий или плоский носик |
| Пластиковый шланг с краником | резьба 1/2 дюйма | узкий или широкий носик |
| Насадка на шпиндель | фитинг 8 мм | шпиндель диаметром 80 мм, 6 шлангов |
| Подача туманом | фитинг 8 мм | нужен сжатый воздух |
Монтаж и обслуживание
- Направляйте носик в зону контакта инструмента с заготовкой, струя должна попадать на режущую кромку.
- Изгибайте шланг плавно по всей длине, а не в одном соединении: угол поворота каждого шарнира ограничен.
- Сегменты соединяют и разъединяют монтажными щипцами, так длину шланга можно изменить без повреждения звеньев.
- Очищайте жидкость от стружки, прежде чем она вернётся в бак: стружка забивает узкие носики и форсунки.
- При подаче туманом капли СОЖ разносятся по воздуху, поэтому зону обработки закрывают кожухом, а в помещении нужна вентиляция.
Частые ошибки
- Льют воду в концентрат, и вместо эмульсии получается густая нестабильная смесь.
- Доливают в бак чистую воду или чистый концентрат, и концентрация уходит от рабочей.
- Считают показание рефрактометра концентрацией без коэффициента из паспорта жидкости.
- Направляют струю мимо режущей кромки, и инструмент греется.
- Сгибают шланг в одном соединении, и сегменты расщёлкиваются.
- Не очищают жидкость от стружки, и носики забиваются.
