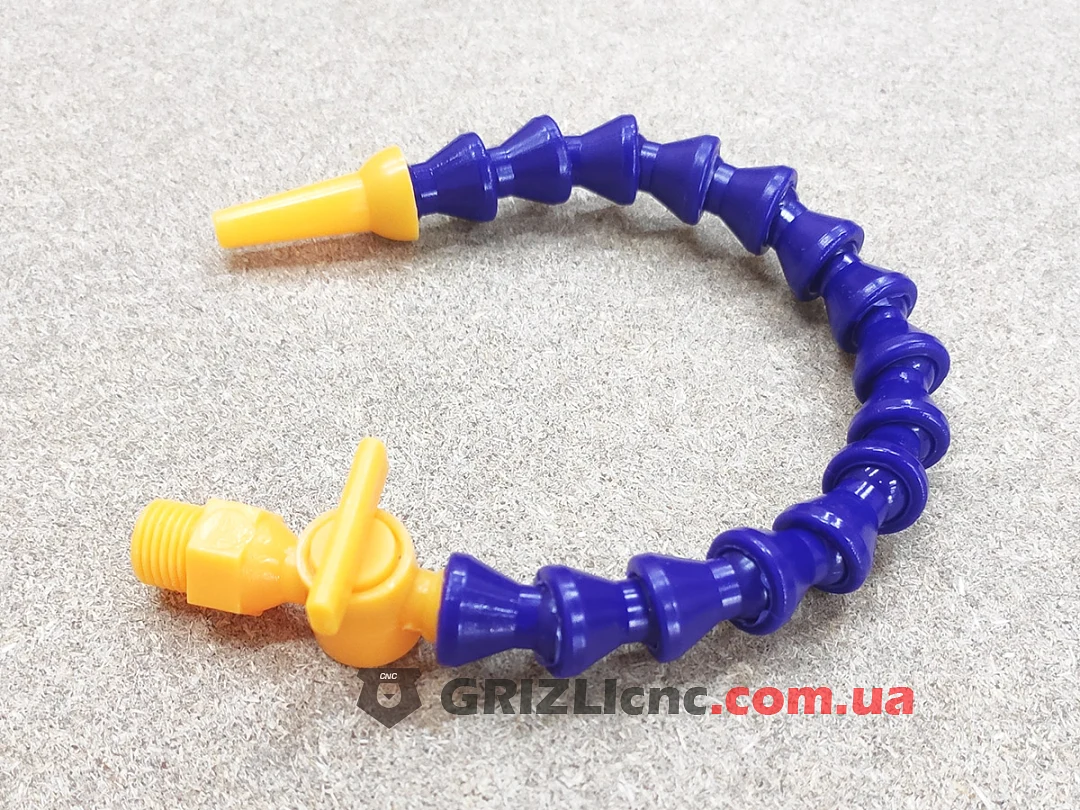

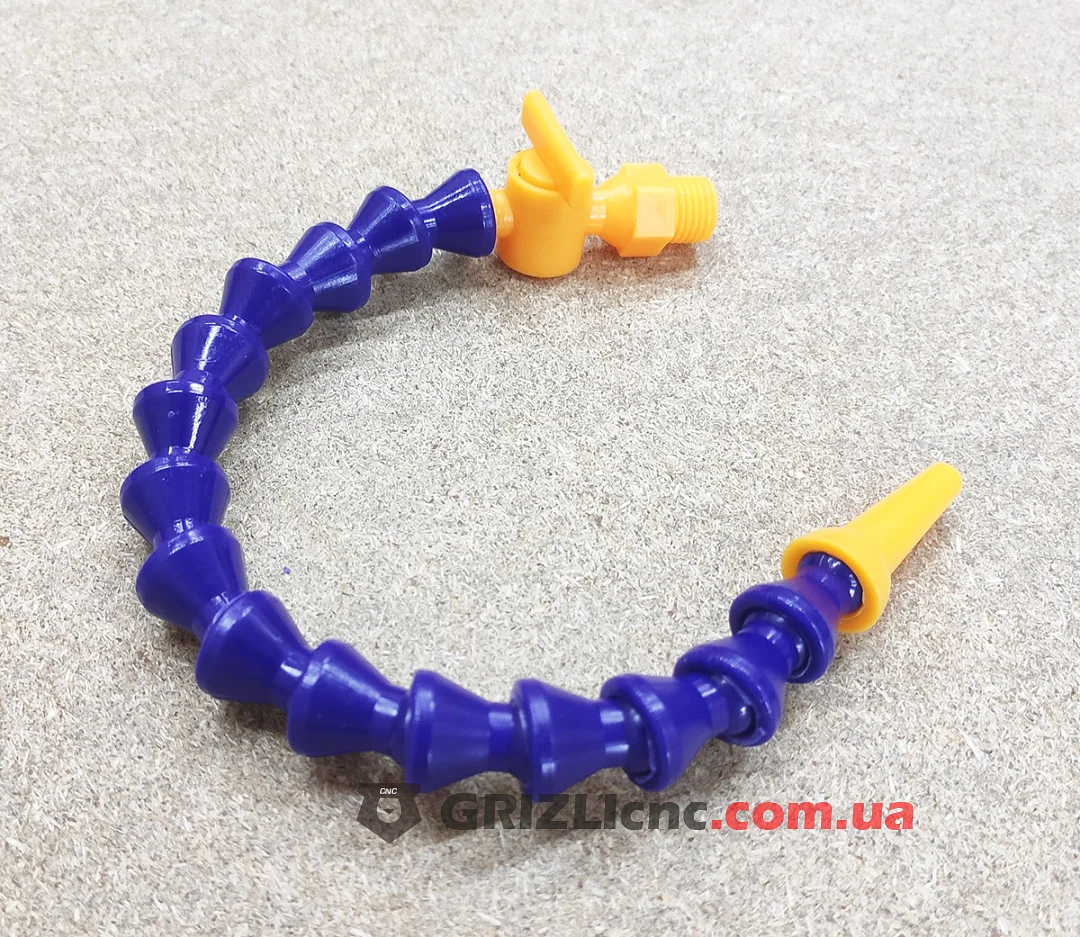

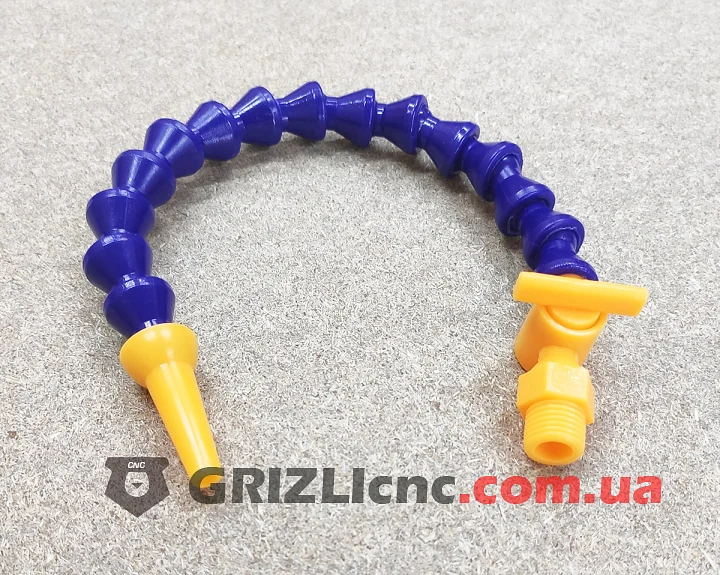

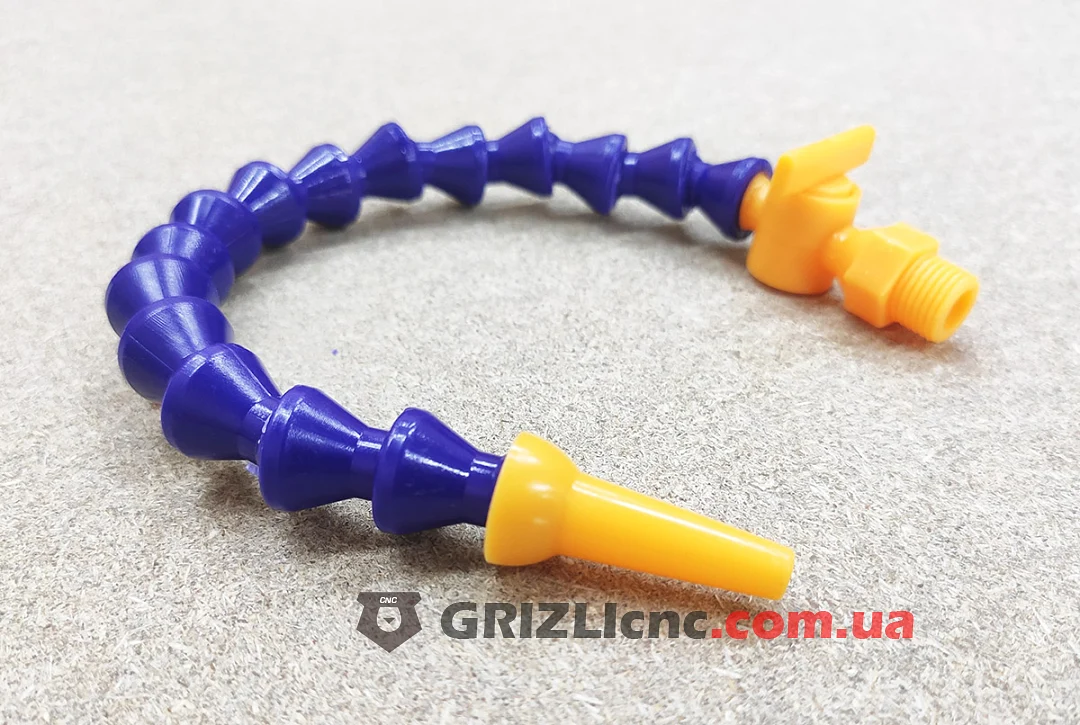

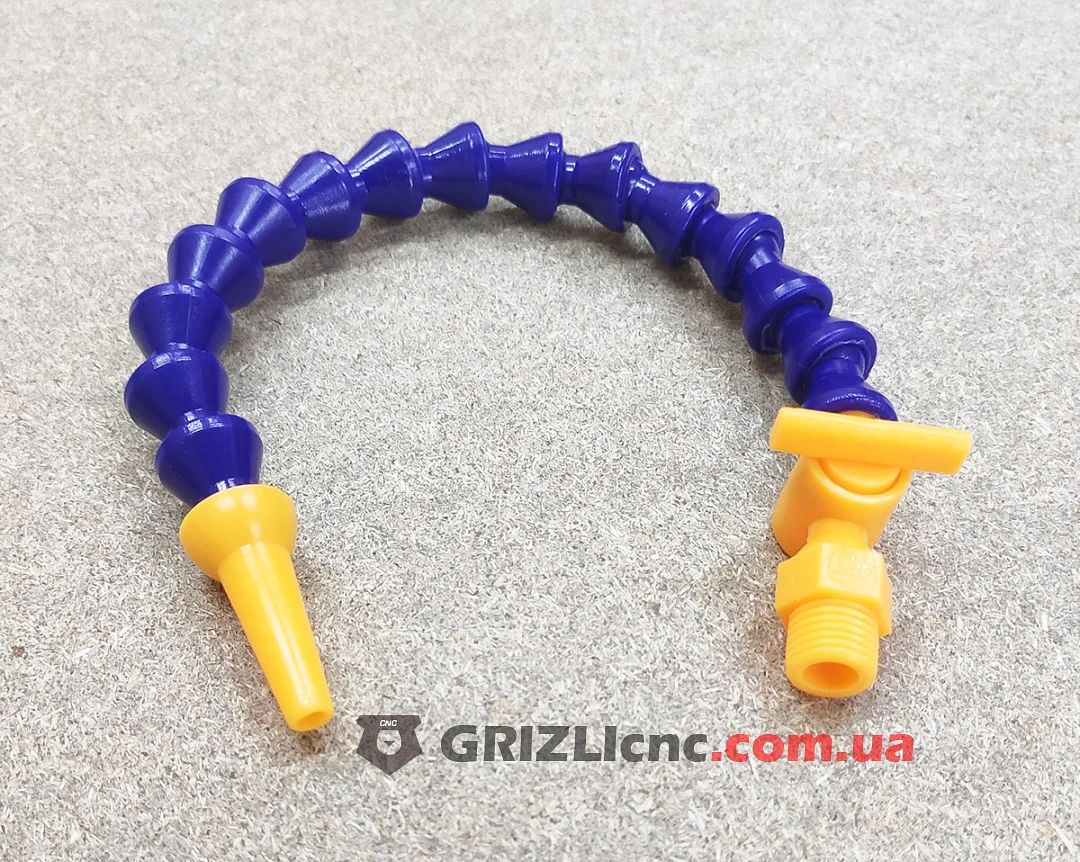

Гибкий пластиковый шланг подачи СОЖ с краником, резьбовым штуцером и узким носиком для станка ЧПУ

Гибкий пластиковый шланг подачи СОЖ подводит смазочно-охлаждающую жидкость к фрезе и заготовке. Шланг вкручивают штуцером с наружной резьбой в отверстие линии подачи, пластиковый краник на основании регулирует и перекрывает поток, а узкий круглый носик направляет сосредоточенную струю в зону резания. Все детали шланга, включая кран и штуцер, пластиковые.

Что такое гибкий сегментный шланг

Шланг собран из пластиковых сегментов, которые защёлкиваются одно в другое. Каждое соединение работает как полый шарнир: внутри проходит канал для жидкости, а шлангу можно придать нужный изгиб, и он сохранит форму. Так носик остаётся направленным в одну точку без дополнительных креплений.

Конструкция

• Пластиковый штуцер с наружной резьбой и шестигранником под ключ. Размер резьбы указан в характеристиках.
• Пластиковый краник с поперечной ручкой: поворот ручки открывает, прикрывает или перекрывает поток.
• Синие пластиковые сегменты.
• Узкий круглый носик на конце шланга.

Где применяют

• Подача СОЖ на фрезу и заготовку на фрезерных, сверлильных и токарных станках с ЧПУ, где в линии подачи есть резьбовое отверстие.
• Точечная подача жидкости, когда струю нужно направить в зону работы одного инструмента.

Рекомендации

• Перед установкой сверьте резьбу штуцера с резьбой в отверстии линии подачи.
• Затягивайте пластиковый штуцер за шестигранник без большого усилия, чтобы не сорвать резьбу. Для герметичности резьбу можно уплотнить лентой.
• Направляйте носик в зону контакта фрезы с заготовкой, струя должна попадать на режущую кромку.
• Изгибайте шланг плавно по всей длине, а не в одном соединении: угол поворота каждого шарнира ограничен.
