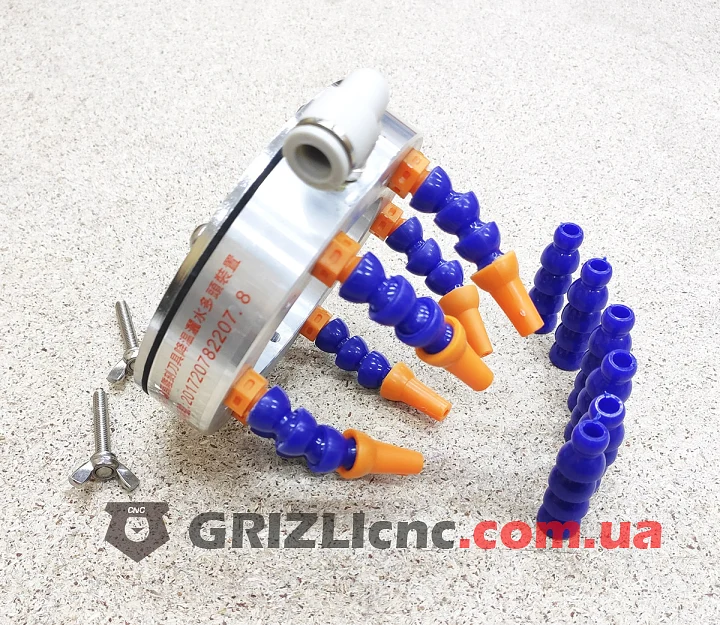

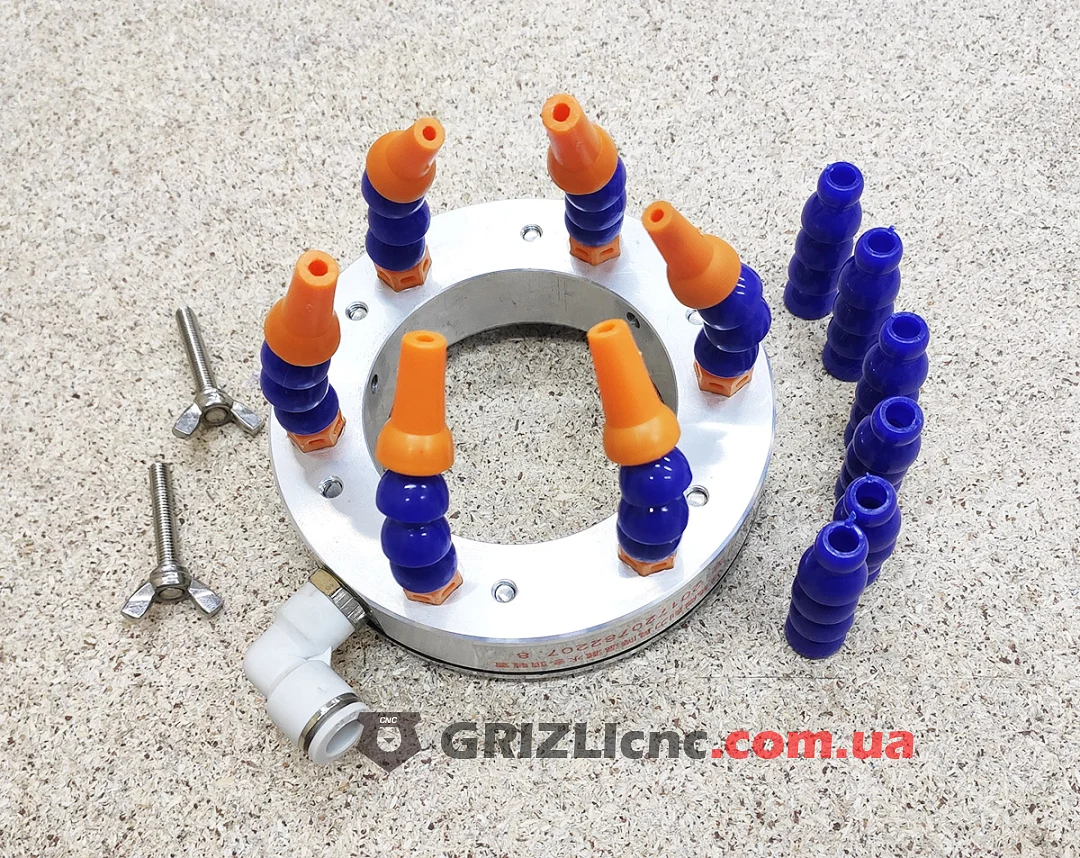

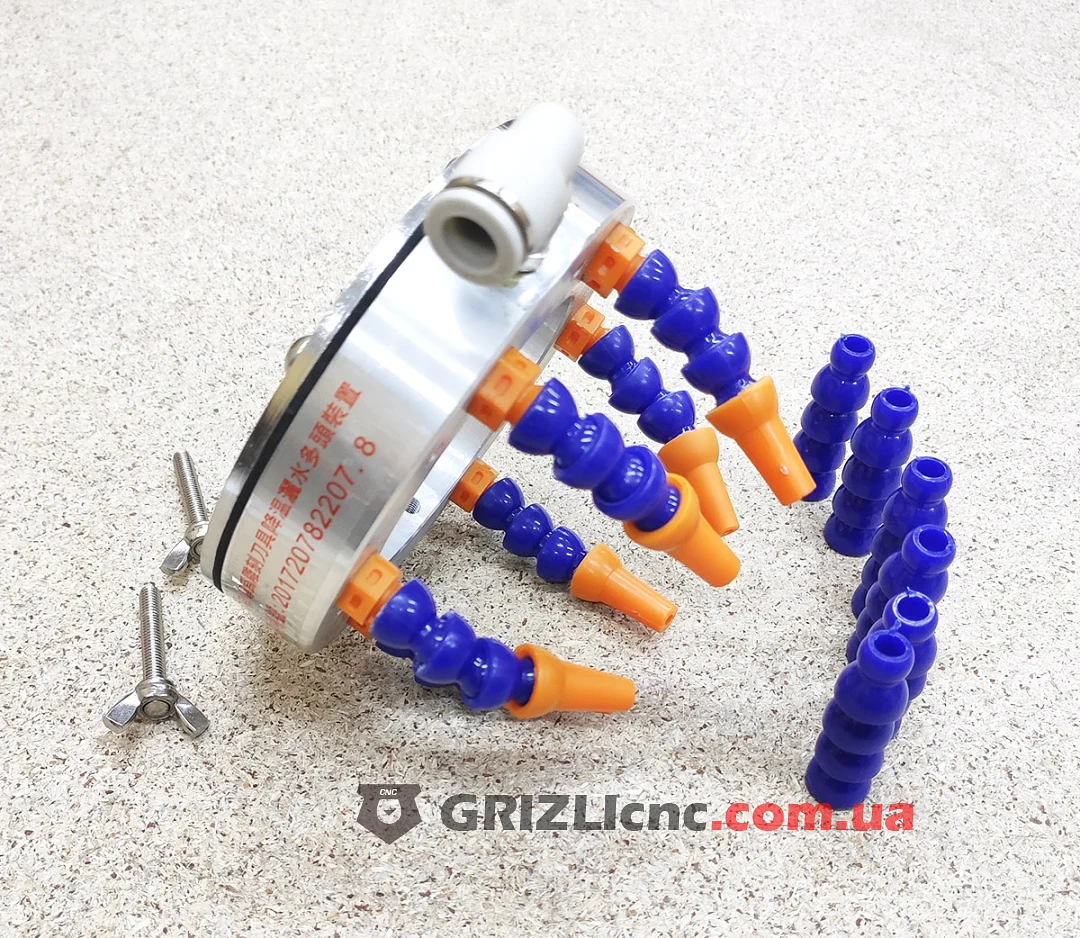

Насадка подачи СОЖ на шпиндель D80 мм подаёт смазочно-охлаждающую жидкость к фрезе сразу с шести сторон. Кольцо надевают на корпус шпинделя диаметром 80 мм и фиксируют двумя винтами-барашками. Жидкость подводят к угловому цанговому фитингу, внутри кольца она расходится на шесть выходов, и через гибкие шланги с коническими носиками попадает в зону резания.
Что такое кольцо подачи СОЖ
Это кольцевой коллектор, который крепится на шпиндель и движется вместе с ним. Один шланг с носиком подаёт жидкость с одной стороны, и при смене направления движения струя может оказаться за фрезой. Шесть носиков, расставленных по окружности, подают жидкость к инструменту при любом направлении движения по осям.
Конструкция

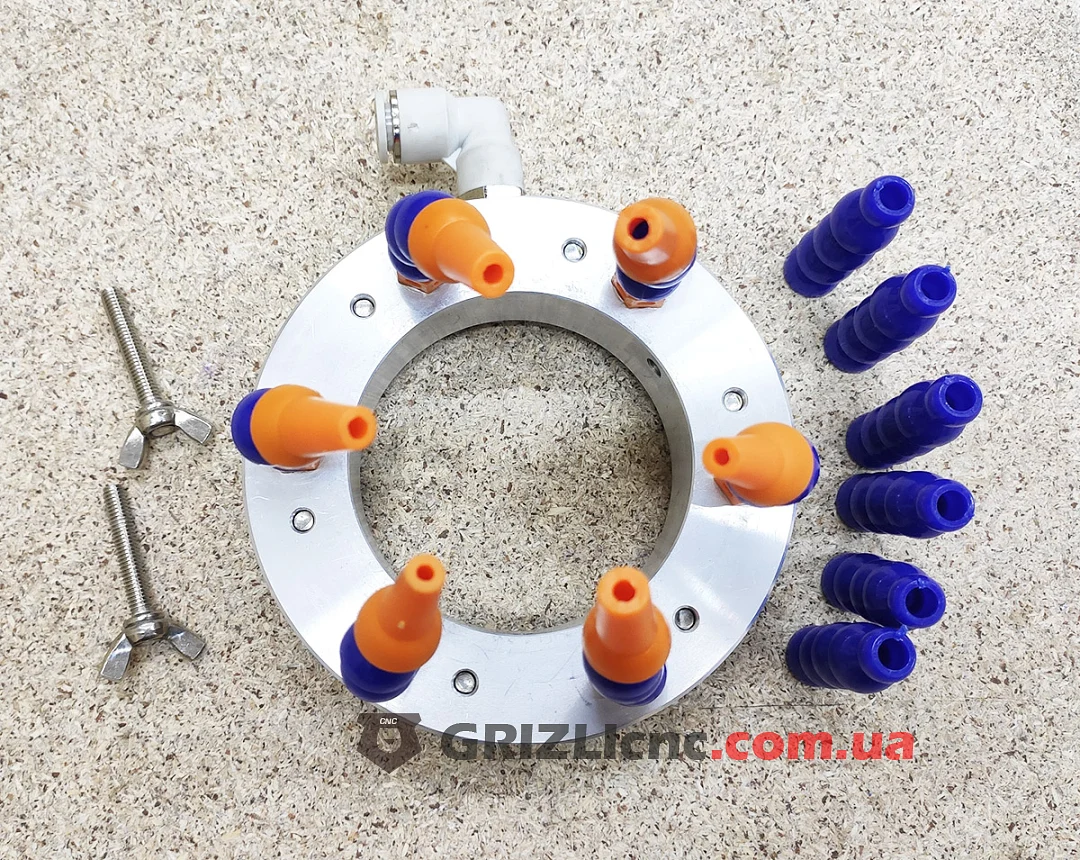

- Металлическое кольцо из двух частей, стянутых шестью винтами, стык уплотнён прокладкой.
- Внутренний диаметр под корпус шпинделя 80 мм.

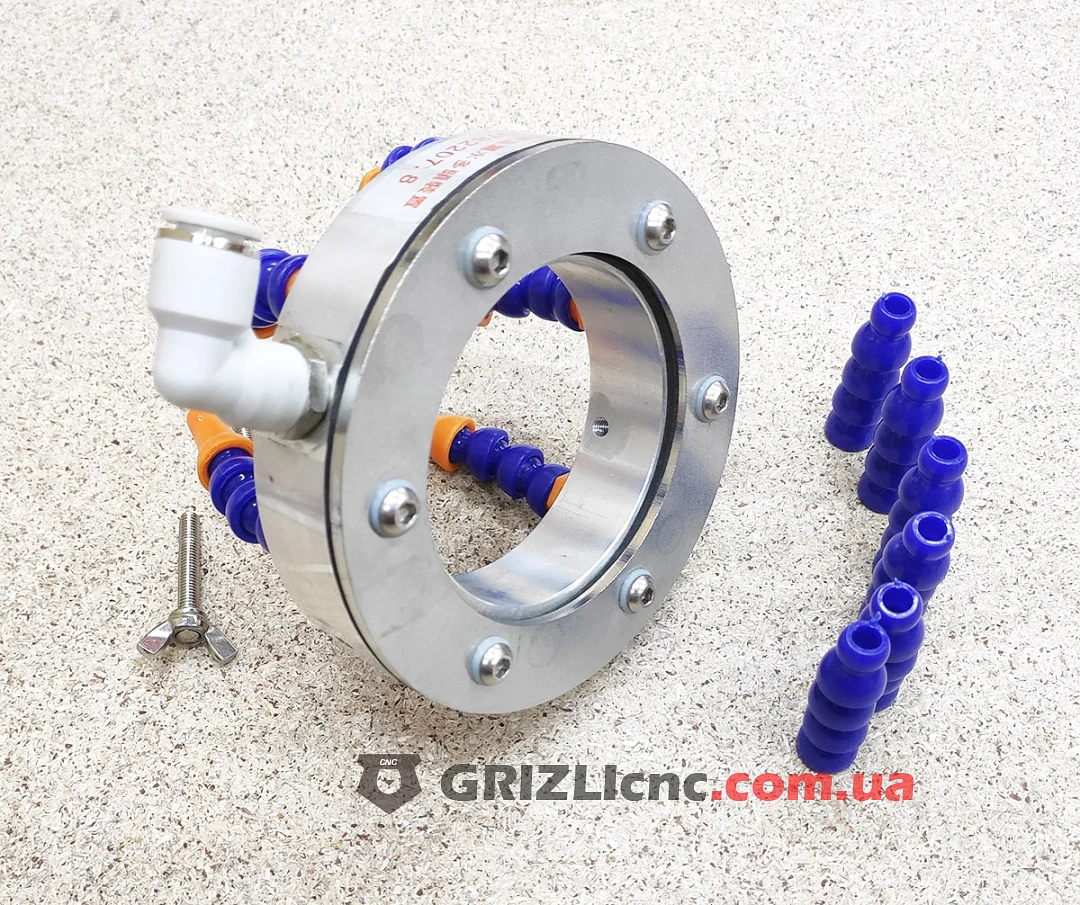

- Угловой цанговый фитинг для подвода жидкости на боковой стороне кольца.
- Шесть выходов с переходниками, на каждом гибкий сегментный шланг с коническим носиком.
- Два винта-барашка для крепления кольца на корпусе шпинделя.
- Вместе с кольцом в комплекте дополнительные сегменты для удлинения шлангов.
Где применяют
- Фрезерные и гравировальные станки с ЧПУ со шпинделем в корпусе диаметром 80 мм.
- Подача воды или СОЖ при обработке камня, металлов и других материалов, где инструмент нужно охлаждать со всех сторон.
- Обдув инструмента: к фитингу можно подвести сжатый воздух вместо жидкости.
Рекомендации
- Перед покупкой измерьте диаметр корпуса шпинделя: он должен быть 80 мм.
- Устанавливайте кольцо так, чтобы носики доставали до зоны резания при установленной фрезе, и равномерно затяните оба винта-барашка.
- Направьте все шесть носиков в одну точку на режущей части фрезы.
- Если носики не достают до зоны резания, удлините шланги дополнительными сегментами.
- Проверьте, что жидкость не попадает на разъём питания шпинделя.
