Измерители мощности радиосигнала RF Power Meter

Что такое измеритель мощности радиосигнала

В радиотехнике заявленная производителем мощность передатчика часто отличается от реальной. Видеопередатчик с надписью 25 мВт на одном канале выдаёт больше, на другом меньше: в обзоре Oscar Liang такой передатчик показал 40 мВт на частоте 5645 МГц и только 18 мВт на 5875 МГц. Измеритель мощности радиосигнала (RF Power Meter) даёт объективную цифру, по которой настраивают передатчики, сравнивают антенны и ищут неисправности.

Прибор подключают к выходу передатчика кабелем или переходником, задают в меню частоту сигнала и читают мощность в милливаттах и дБм. Портативные модели работают от встроенного аккумулятора, USB модули питаются от компьютера и передают данные в программу.

Для чего нужен RF Power Meter

• Настройка FPV систем и радиомоделей. Проверка фактической мощности видеопередатчика (VTX) и модулей радиоуправления, например Crossfire или ExpressLRS. Это снижает риск потери связи на больших дистанциях (Failsafe).
• Проверка антенн и кабелей. Сравнение мощности на выходе передатчика и после кабеля, переходника или фильтра показывает потери в тракте. С антенной на входе прибор позволяет сравнивать антенны между собой.
• Диагностика электроники. Поиск неисправностей в радиомодулях и усилителях, проверка передатчика после перегрева или включения без антенны.
• Радиосвязь и телекоммуникации. Обслуживание оборудования Wi-Fi, радиостанций и другой техники, измерение усиления усилителей и затухания аттенюаторов.

Принцип работы измерителя радиосигнала

Любой измеритель мощности превращает энергию высокочастотного сигнала в постоянное напряжение, которое уже можно измерить. Keysight в руководстве по измерению мощности выделяет три типа датчиков: термисторы и термопары, которые реагируют на нагрев от поглощённой мощности, и диодные детекторы, которые выпрямляют сигнал. В компактных приборах для FPV и радиолюбителей стоят диодные детекторы: они быстрые и чувствительные к слабым сигналам. По данным Keysight, ниже -20 дБм диод работает в квадратичном режиме, где напряжение на выходе пропорционально мощности.

Микроконтроллер прибора переводит напряжение детектора в мощность по калибровочной таблице, учитывает поправку на частоту и выводит результат на экран. Чувствительность детектора меняется с частотой, поэтому прибор нужно заранее настроить на частоту передатчика. В руководстве ImmersionRC прямо сказано: измеритель мощности не является частотомером и сам частоту не определяет. У RF Power Meter v2 калибровка выполнена на частотах 35, 72, 433, 1200 и 2400 МГц, а в диапазоне 5.6-6 ГГц повторяется через каждые 50 МГц.

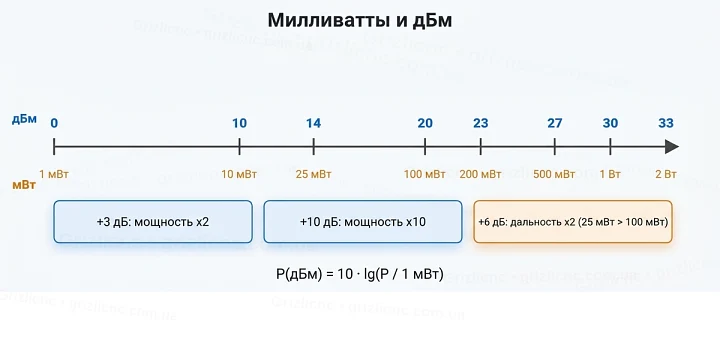

Милливатты и дБм

Приборы показывают мощность в двух единицах: милливаттах (мВт) для линейной шкалы и децибел-милливаттах (дБм) для логарифмической. Перевод: P(дБм) = 10 · lg(P / 1 мВт). Отсюда 0 дБм это 1 мВт, 10 дБм это 10 мВт, 30 дБм это 1 Вт. Каждые +3 дБ удваивают мощность, каждые +10 дБ увеличивают её в 10 раз.

ImmersionRC советует думать в дБм, а не в милливаттах. Чтобы при том же уровне приёма лететь вдвое дальше, мощность нужно увеличить в 4 раза, то есть на 6 дБ. Передатчику на 25 мВт (14 дБм) для удвоения дальности нужно 20 дБм, это 100 мВт, а не 50 мВт, как кажется при простом удвоении.

Средняя и пиковая мощность

По характеру сигнала измерения делятся на два режима.

1. Средняя мощность (Average, Avg). Прибор усредняет мощность за период измерения. Режим подходит для непрерывных сигналов: аналоговый видеопередатчик излучает постоянно, и для него ImmersionRC рекомендует режим Avg.
2. Пиковая мощность (Peak). Прибор фиксирует максимум за период. Режим нужен для импульсных сигналов: передатчик радиоуправления излучает короткими пакетами, и усреднение занижает его мощность. Для таких передатчиков ImmersionRC рекомендует режим Peak.

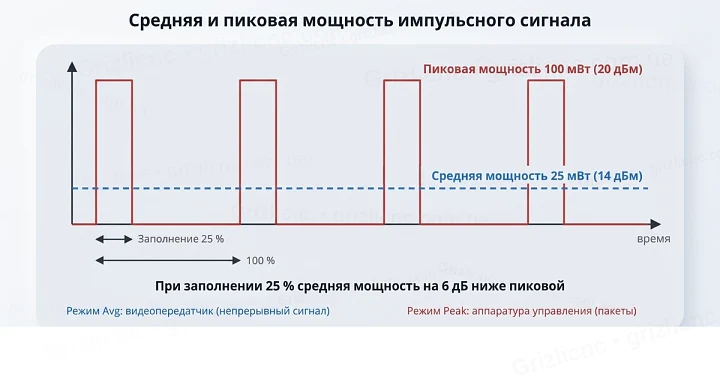

Разница между режимами зависит от скважности. Если передатчик излучает 100 мВт в течение четверти времени, средняя мощность равна 25 мВт, то есть на 6 дБ ниже пиковой. Часть приборов дополнительно показывает коэффициент заполнения в процентах и график мощности во времени, по которому видно частоту пакетов и пропуски кадров.

Аттенюатор: как измерять мощные передатчики

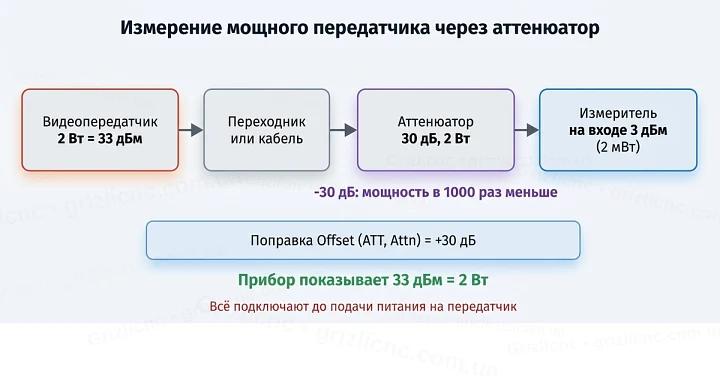

У каждого измерителя есть предел входной мощности. Если мощность передатчика больше, между ним и прибором ставят аттенюатор. Он поглощает часть энергии и превращает её в тепло. Аттенюатор на 30 дБ уменьшает мощность в 1000 раз: передатчик на 2 Вт (33 дБм) подаёт на прибор 2 мВт (3 дБм). Чтобы прибор показал мощность передатчика, а не остаток после аттенюатора, в меню вводят поправку на затухание: Attn, ATT или Offset.

• Допустимая мощность аттенюатора. Аттенюатор на 2 Вт нельзя подключать к передатчику на 5 Вт, даже если остаток после него укладывается в предел прибора.
• Рабочая частота. Аттенюатор должен быть рассчитан на частоту измерения. ImmersionRC предупреждает, что дешёвые аттенюаторы непригодны для диапазона 5.8 ГГц, и советует брать модели, рассчитанные не меньше чем на 6 ГГц.
• Калибровка тракта. Погрешность аттенюатора, кабелей и переходников может достигать нескольких дБ. ImmersionRC рекомендует сначала измерить маломощный передатчик без аттенюатора, затем с ним и подобрать поправку так, чтобы показания совпали.
• Нагрев. Высокая мощность греет и сам прибор. В руководстве RF Power Meter v2 указано: не держать прибор подключённым к источнику больше 500 мВт дольше 30 секунд, для длительных замеров использовать внешний аттенюатор.

Как выбрать измеритель мощности радиосигнала

Выбор прибора зависит от задач и от тестируемого оборудования.

• Частотный диапазон. Прибор должен покрывать рабочие частоты ваших устройств и иметь калибровку на них. Для FPV и радиоуправления это 868 и 915 МГц, 1.2 ГГц, 2.4 ГГц и 5.8 ГГц.
• Диапазон измеряемой мощности. Нижняя граница нужна для слабых сигналов: 0.1 мВт это -10 дБм. Верхняя граница определяет, какой передатчик можно подключить без внешнего аттенюатора. У портативных приборов со встроенным аттенюатором она равна +30 дБм, это 1 Вт.
• Разъёмы. Распространены SMA и RP-SMA. У стандартного SMA штекер имеет центральный штырь, а гнездо отверстие; у RP-SMA наоборот. Каждый переходник вносит затухание, поэтому лучше, когда разъёмы совпадают напрямую. Настольные модули часто имеют разъём N, к нему нужен переходник N на SMA.
• Точность и калибровка. Смотрите на заявленную погрешность в дБ и на разрешение показаний. Это разные величины: разрешение 0.1 дБм говорит только о шаге цифр на экране, а точность определяется калибровкой. RF Power Meter v2 откалиброван на заводе на многих частотах и имеет погрешность ±0.5 дБ при 25 °C.
• Автономность и интерфейс. Для работы в поле нужен встроенный аккумулятор и экран. Для лаборатории важнее выход на компьютер, запись графика и экспорт данных.

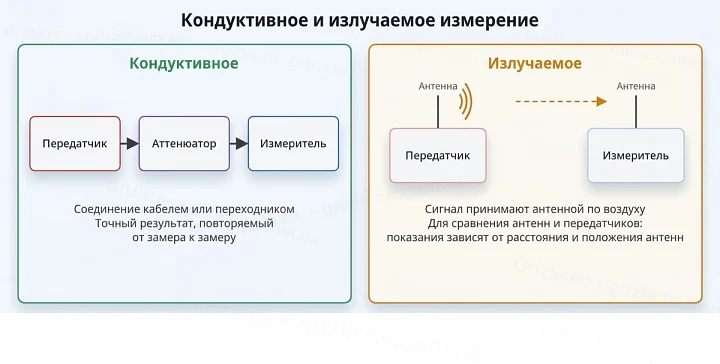

Кондуктивное и излучаемое измерение

Измерять мощность можно двумя способами. При кондуктивном измерении прибор соединяют с разъёмом передатчика напрямую, через переходник или кабель. Так используется вся точность прибора, и результаты повторяются от замера к замеру.

При излучаемом измерении на вход прибора ставят антенну и принимают сигнал по воздуху. Этот способ годится для сравнения антенн и быстрой проверки передатчиков, но показания зависят от расстояния и взаимного положения антенн. ImmersionRC описывает его для судейства гонок: судья проходит вдоль стартовой линии с прибором и антенной 5.8 ГГц и находит дроны, у которых мощность явно выше или ниже разрешённой.

Частые ошибки при измерениях

• Не задана частота. Прибор с неправильной частотой в меню применяет чужую поправку, и показания уходят в сторону.
• Превышен предел входа. Мощный передатчик без аттенюатора может повредить детектор прибора.
• Передатчик включён без нагрузки. Видеопередатчик без антенны или прибора на выходе получает отражённую энергию обратно в выходной каскад. Oscar Liang предупреждает, что это быстро приводит к перегреву и выходу передатчика из строя.
• Забыта поправка на аттенюатор. С аттенюатором 30 дБ без поправки прибор покажет мощность в 1000 раз меньше реальной.
• Перепутаны SMA и RP-SMA. Разъёмы накручиваются друг на друга, но центральные контакты не стыкуются, и прибор не видит сигнал.
• Слишком долгий замер на высокой мощности. Нагрев прибора и аттенюатора меняет показания. Передатчик тоже греется, и его мощность через несколько минут работы может отличаться от мощности сразу после включения.

Порядок измерения мощности видеопередатчика

1. Проверьте предел входа прибора и мощность передатчика. Если мощность больше предела, подготовьте аттенюатор с запасом по допустимой мощности и частоте.
2. Соедините передатчик с прибором переходником или коротким кабелем до подачи питания на передатчик.
3. Задайте в приборе частоту канала, режим Avg для видеопередатчика или Peak для модуля управления и поправку на аттенюатор.
4. Включите передатчик, дождитесь установившихся показаний и запишите их в дБм.
5. Повторите замер на нескольких каналах и уровнях мощности, так видно, где передатчик отклоняется от заявленного.

Регулярные замеры заменяют проверку дальности связи методом проб и ошибок и позволяют заметить деградацию передатчика раньше, чем она приведёт к потере связи.
