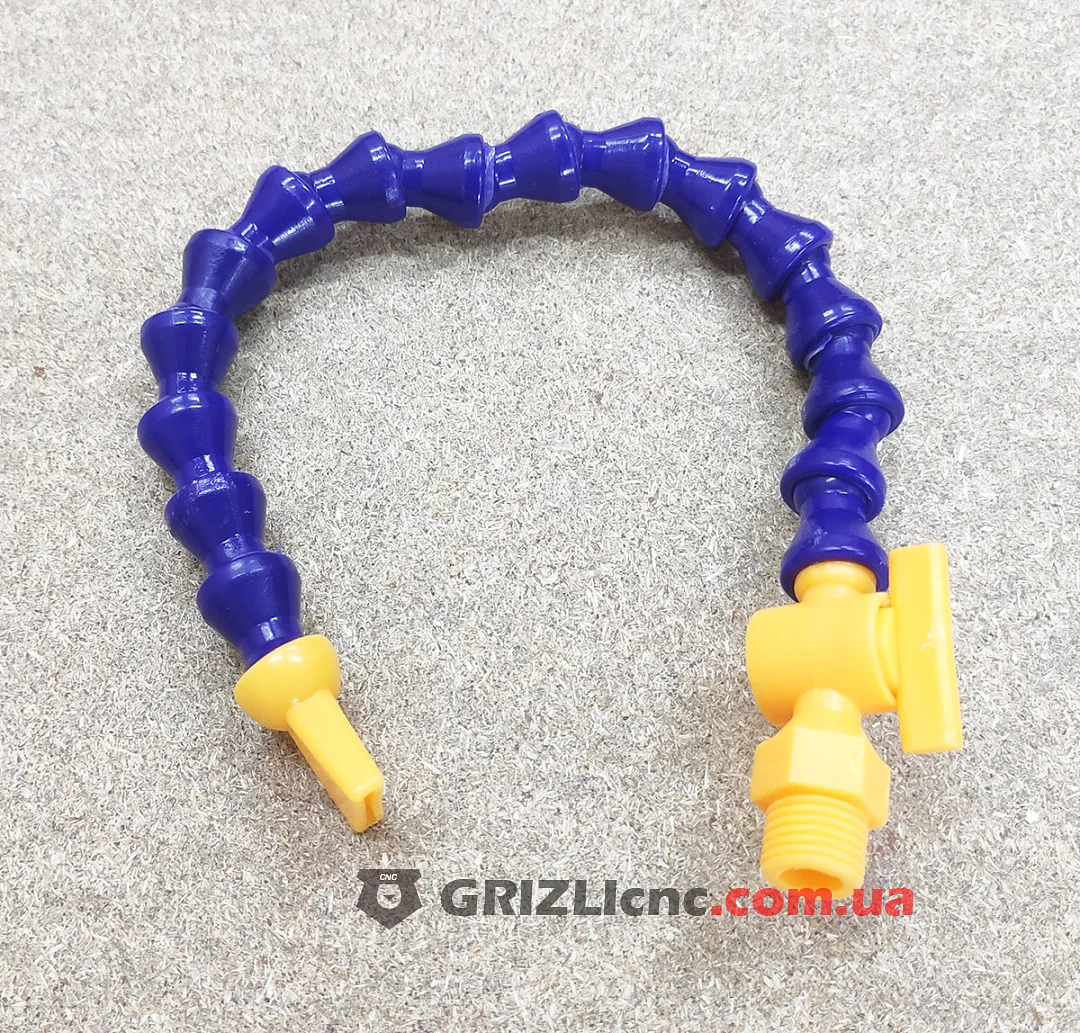

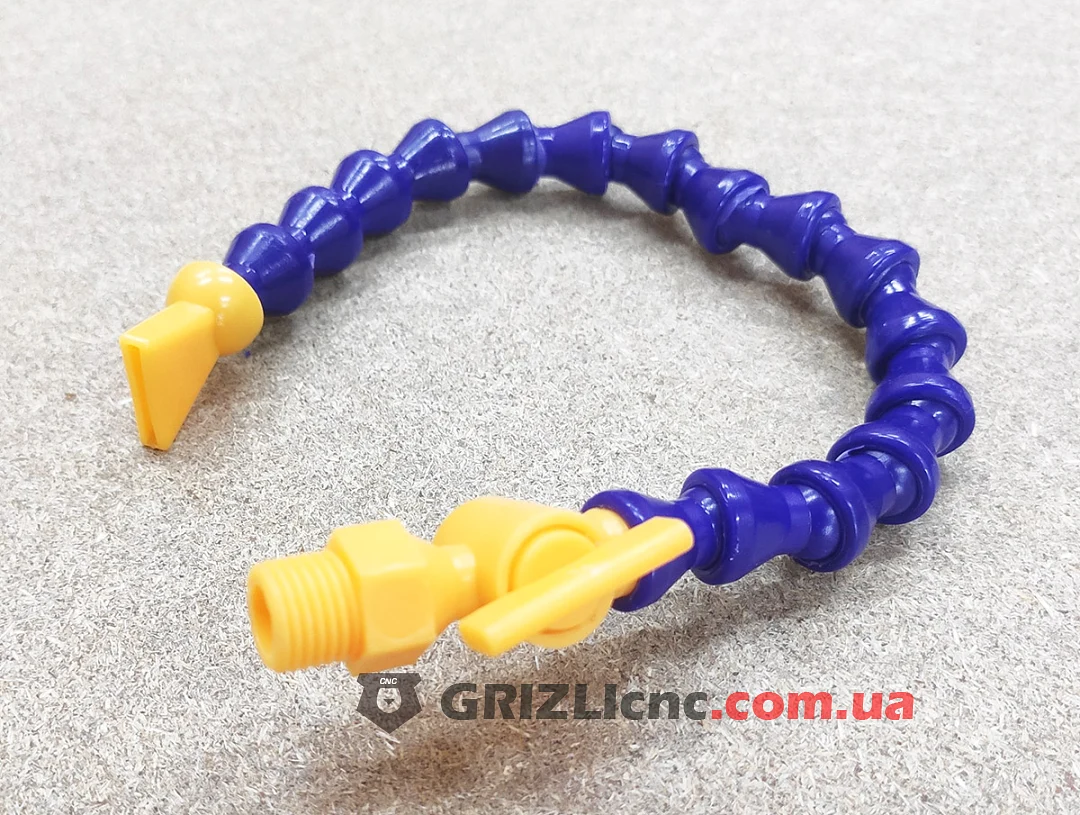

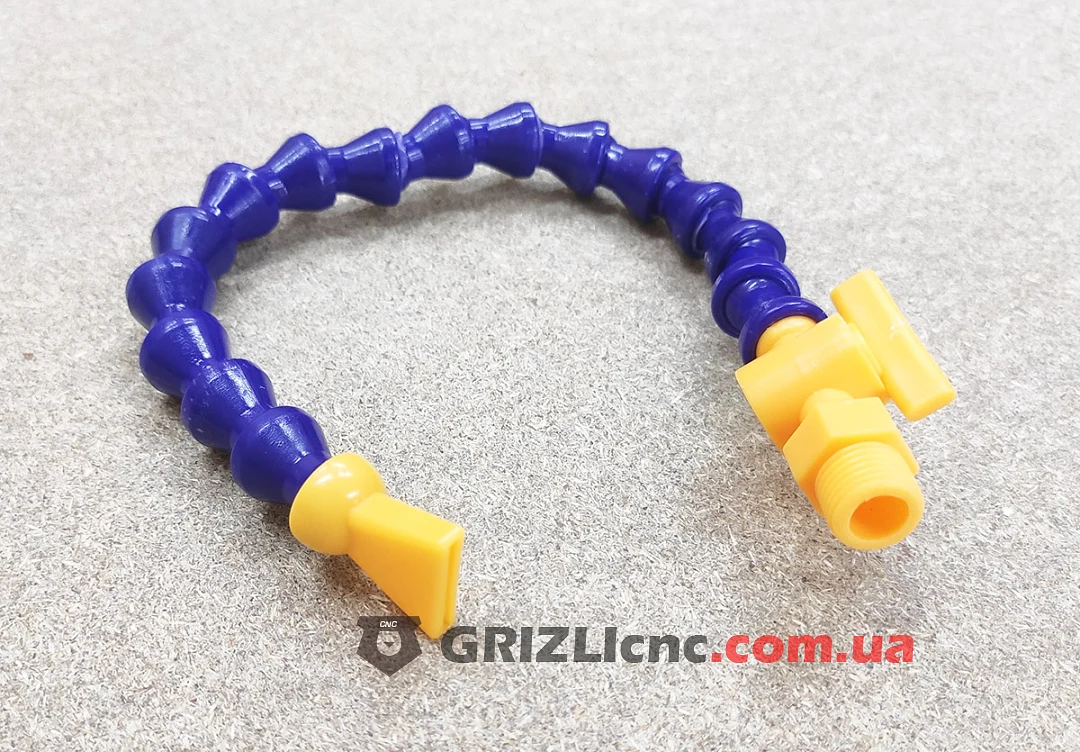

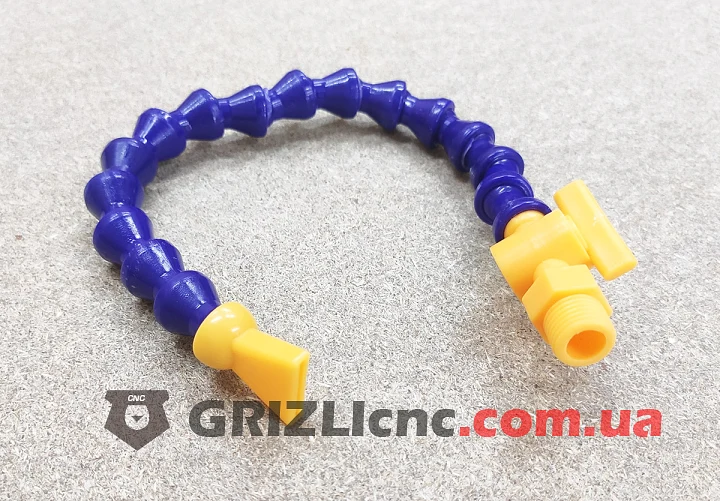

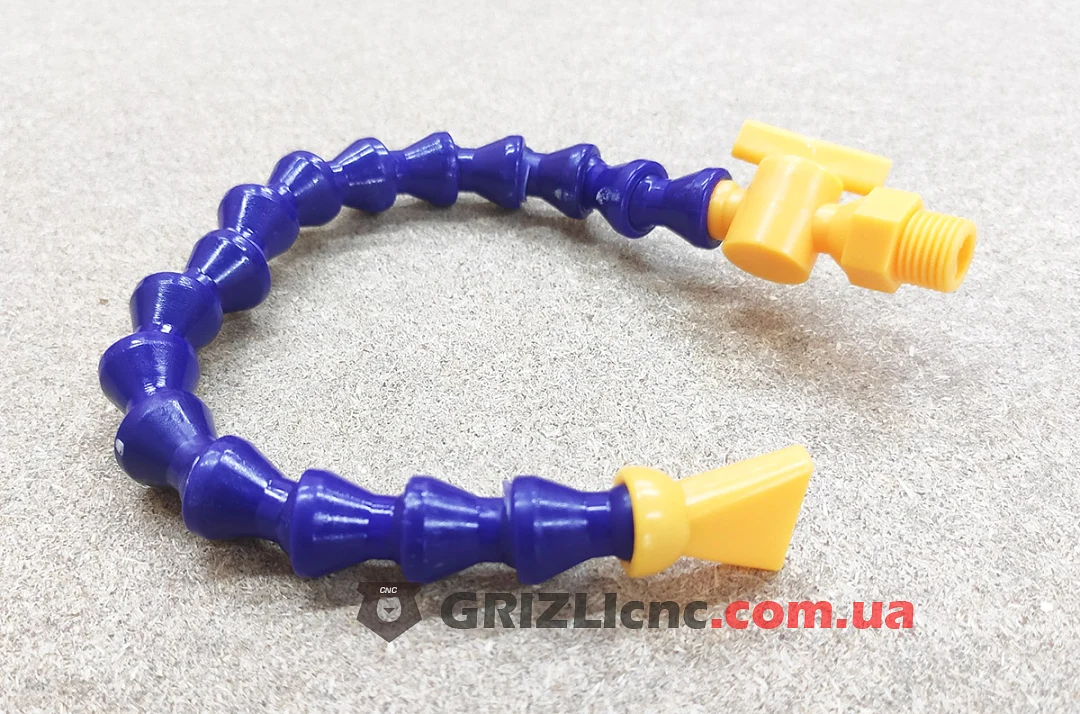

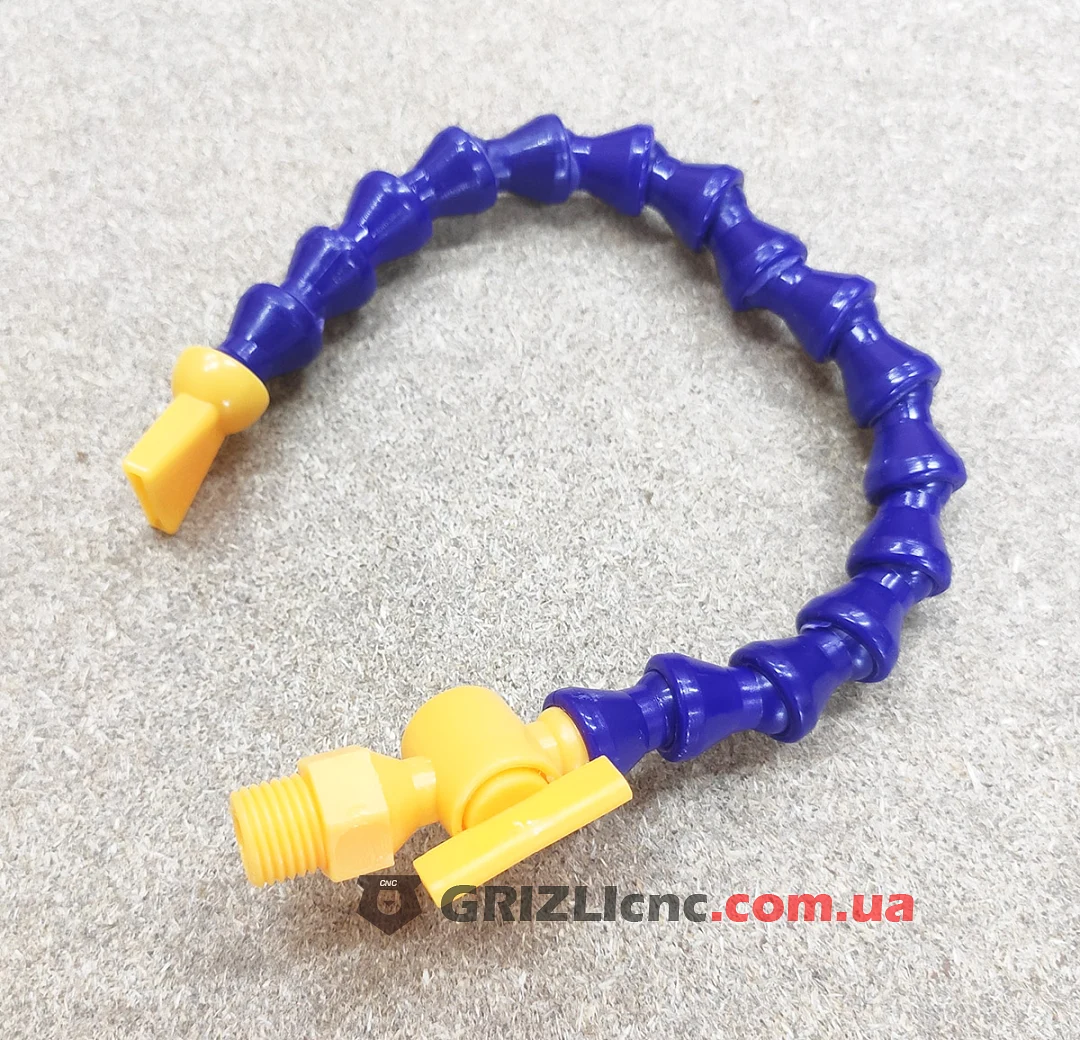

Гибкий пластиковый шланг подачи СОЖ с широким носиком подводит смазочно-охлаждающую жидкость к инструменту и заготовке. Шланг вкручивают штуцером с наружной резьбой в отверстие линии подачи, пластиковый краник на основании регулирует и перекрывает поток, а плоский широкий носик разворачивает струю веером. Все детали шланга, включая кран и штуцер, пластиковые.
Что такое гибкий сегментный шланг
Шланг собран из пластиковых сегментов, которые защёлкиваются одно в другое. Каждое соединение работает как полый шарнир: внутри проходит канал для жидкости, а шлангу можно придать нужный изгиб, и он сохранит форму. Так носик остаётся направленным в одну точку без дополнительных креплений.
Конструкция
- Пластиковый штуцер с наружной резьбой и шестигранником под ключ. Размер резьбы указан в характеристиках.
- Пластиковый краник с поперечной ручкой: поворот ручки открывает, прикрывает или перекрывает поток.
- Синие пластиковые сегменты.
- Плоский широкий носик на конце шланга: выход в виде щели даёт веерную струю.
Где применяют
- Подача СОЖ на фрезерных, сверлильных и токарных станках с ЧПУ, когда жидкость нужна на широкой зоне обработки.
- Смыв стружки с заготовки и из зоны резания веерной струёй.
Рекомендации
- Перед установкой сверьте резьбу штуцера с резьбой в отверстии линии подачи.
- Затягивайте пластиковый штуцер за шестигранник без большого усилия, чтобы не сорвать резьбу. Для герметичности резьбу можно уплотнить лентой.
- Разворачивайте носик так, чтобы полоса струи проходила через зону контакта инструмента с заготовкой.
- Изгибайте шланг плавно по всей длине, а не в одном соединении: угол поворота каждого шарнира ограничен.
