Что такое гибкий кабель-канал

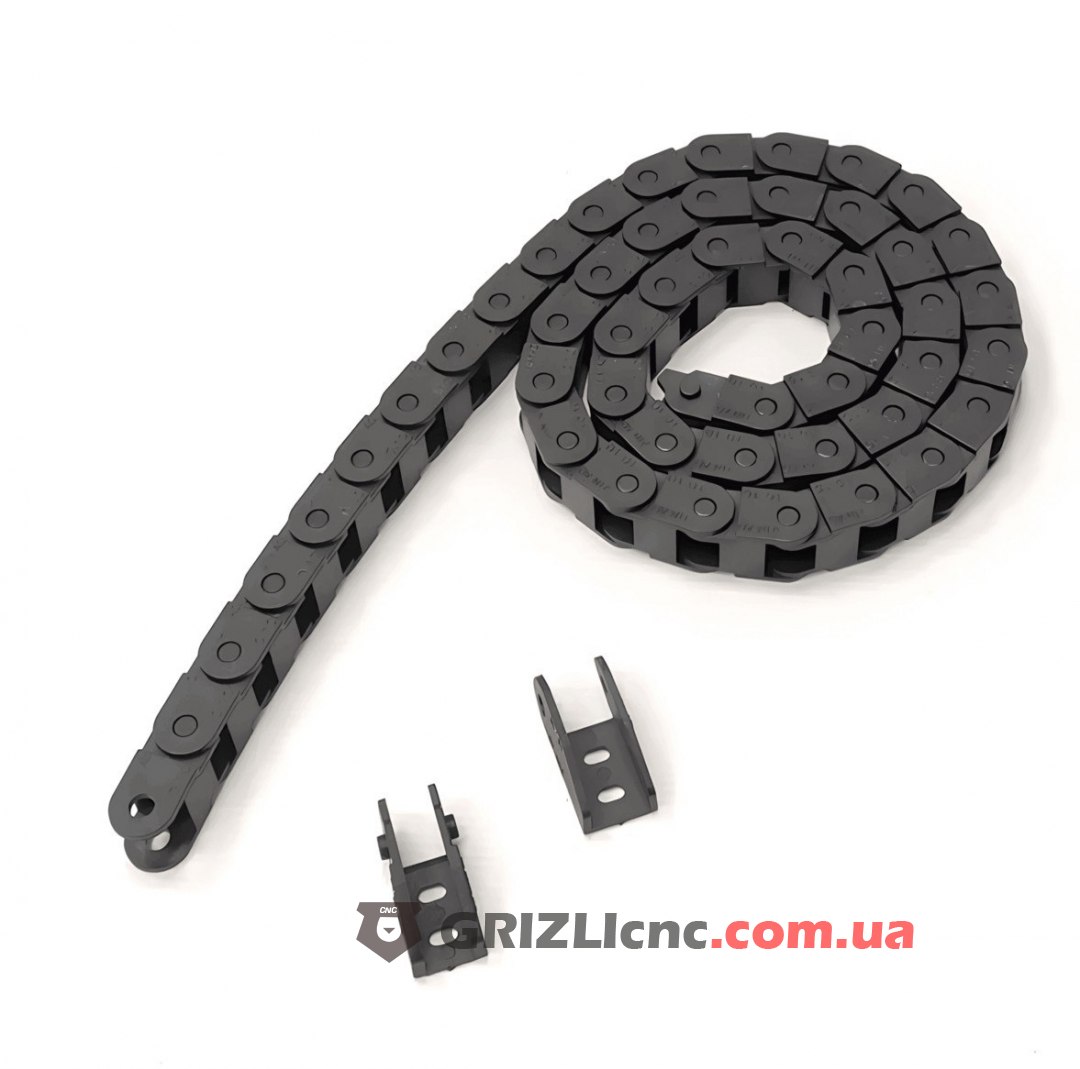

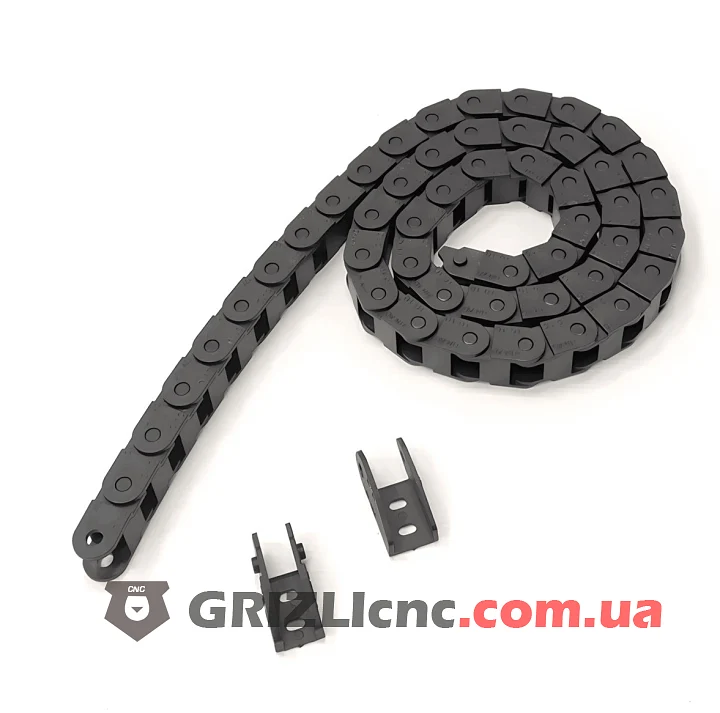

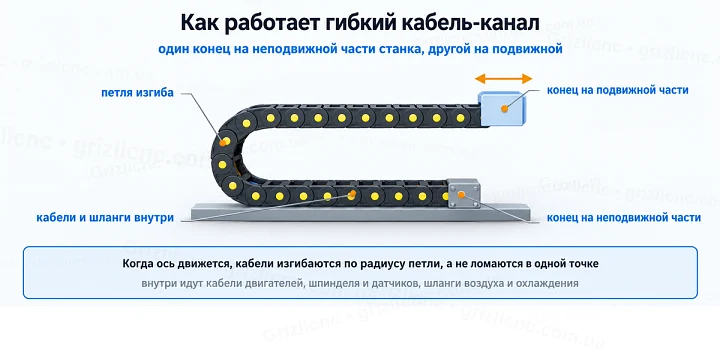

Гибкий кабель-канал это цепь из пластиковых звеньев, внутри которой проходят кабели двигателей, шпинделя и датчиков, шланги воздуха и охлаждения. Один конец канала закрепляют на неподвижной части станка, другой на подвижной. Когда ось движется, цепь перекатывается петлёй, и кабели изгибаются по радиусу этой петли, а не ломаются в одной точке.

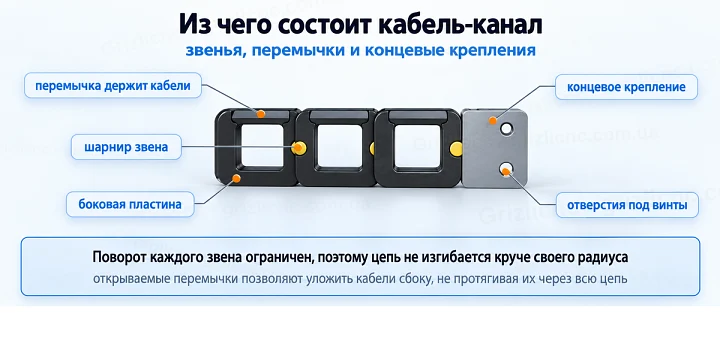

Из чего состоит кабель-канал
- Звенья. Боковые пластины соединены шарнирами, поворот каждого звена ограничен, поэтому цепь не изгибается круче своего радиуса.
- Перемычки или крышки. Соединяют боковые пластины и держат кабели внутри. Открываемые перемычки позволяют уложить кабели сбоку, не протягивая их через всю цепь.
- Концевые крепления. Детали с отверстиями под винты, которыми концы канала крепят к раме и к подвижной части.

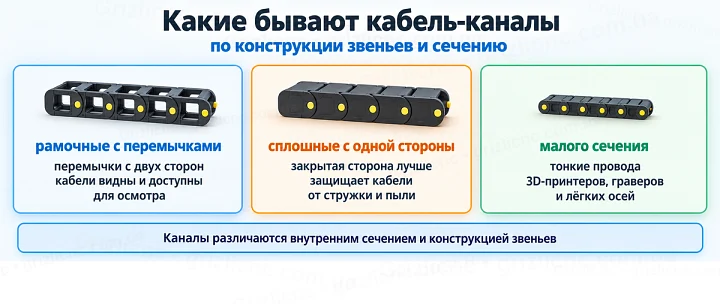

Какие бывают кабель-каналы
- Рамочные с перемычками. Боковые пластины соединены перемычками с двух сторон, кабели видны и доступны для осмотра.
- Со сплошными пластинами с одной стороны. Одна сторона закрыта, что лучше защищает кабели от стружки и пыли с этой стороны.
- Малого сечения. Небольшие звенья для тонких проводов 3D-принтеров, граверов и лёгких осей.

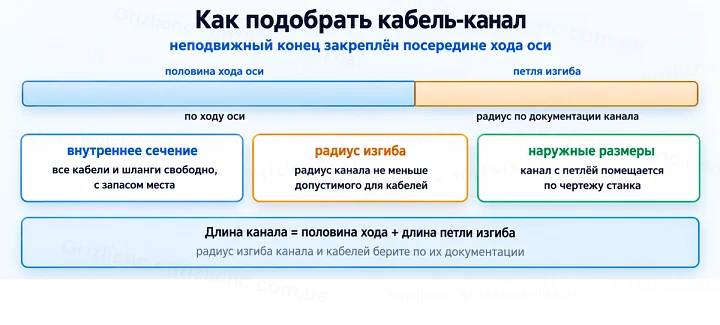

Как подобрать кабель-канал
- Внутреннее сечение. Все кабели и шланги должны проходить внутрь свободно, с запасом места, чтобы они не тёрлись друг о друга и о звенья.
- Радиус изгиба. Минимальный радиус изгиба канала берите по его документации и сравнивайте с допустимым радиусом изгиба кабелей по их документации: радиус канала не должен быть меньше.
- Длина. Если неподвижный конец закреплён посередине хода оси, длина канала равна половине хода плюс длина петли изгиба. Радиус петли берите по документации канала.
- Наружные размеры. Проверьте по чертежу станка, что канал с петлёй помещается между рамой и подвижной частью по всей длине хода.
Монтаж и укладка кабелей
- Закрепите концевые крепления винтами так, чтобы петля канала лежала в плоскости движения оси и не тёрлась о раму.
- Раскладывайте кабели внутри без перекрещивания и скручивания, тяжёлые кабели и шланги кладите ближе к краям.
- Зафиксируйте кабели стяжками у концевых креплений, чтобы они не вытягивались при движении.
- Силовые кабели двигателей и шпинделя прокладывайте экранированными или отдельно от сигнальных проводов датчиков.
- Оставьте запас длины кабелей на концах: при натянутом кабеле петля канала вытягивает его из разъёмов.
