Система подачи СОЖ туманом с фитингом под воздушную трубку 8 мм для станка ЧПУ

Система подачи СОЖ туманом подаёт в зону резания смесь сжатого воздуха и смазочно-охлаждающей жидкости. Воздух приходит по трубке 8 мм, проходит через блок-смеситель и затягивает жидкость из ёмкости по прозрачной трубке. Гибкий шланг с латунной форсункой направляет туман на фрезу, сверло или резец.

Как работает подача туманом

Поток сжатого воздуха в блоке-смесителе создаёт разрежение, и жидкость поднимается по трубке из ёмкости без отдельного насоса. На выходе форсунки воздух дробит жидкость на мелкие капли. Капли охлаждают и смазывают режущую кромку, а воздух одновременно выдувает стружку. Жидкости расходуется меньше, чем при подаче поливом.

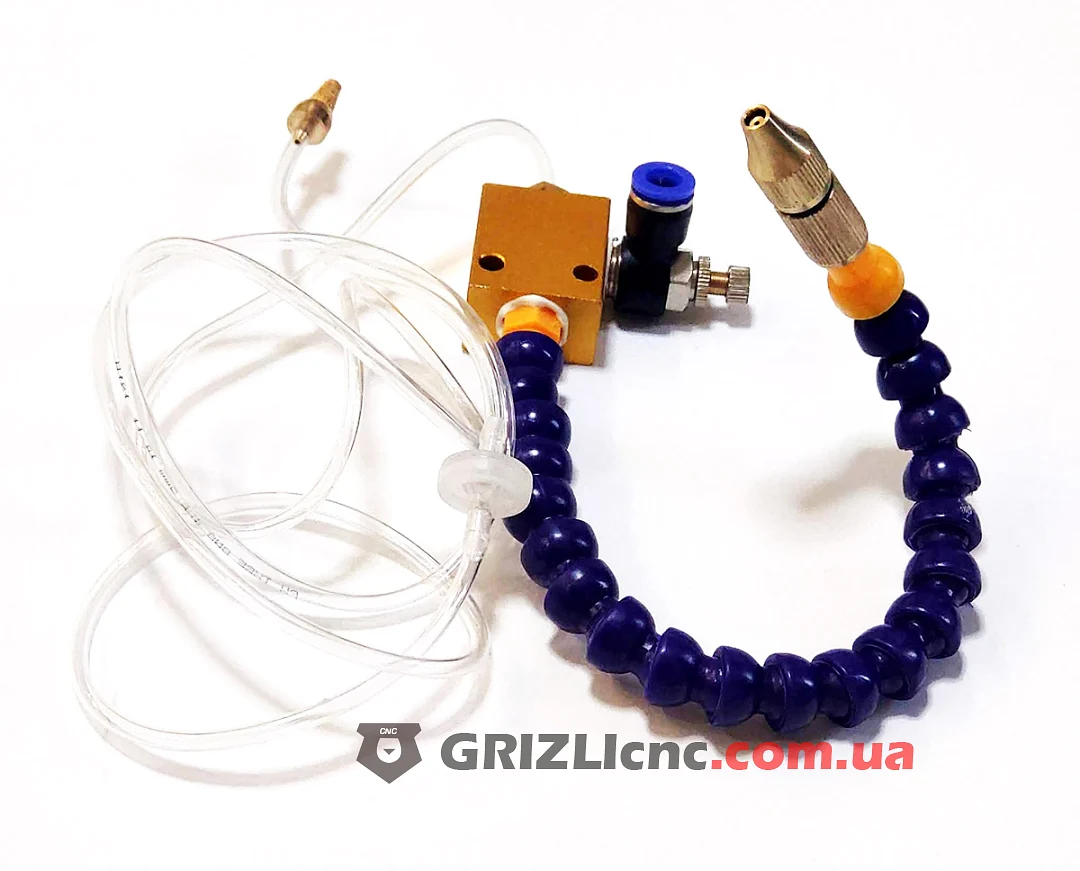

Конструкция

• Блок-смеситель с двумя отверстиями для крепления на станке.
• Угловой цанговый фитинг под воздушную трубку 8 мм с игольчатым регулятором: накатанный винт настраивает расход воздуха.
• Прозрачная трубка подачи жидкости с латунным наконечником, её конец опускают в ёмкость с СОЖ.
• Гибкий сегментный шланг, который держит заданную форму.
• Латунная форсунка с накаткой на конце шланга.

Где применяют

• Фрезерные, сверлильные и токарные станки с ЧПУ, где есть линия сжатого воздуха.
• Станки без поддона и системы сбора жидкости: туман расходует мало СОЖ.
• Обработка металлов, камня и плитки, когда инструмент нужно охлаждать и одновременно сдувать стружку.

Рекомендации

• Подключайте сухой и чистый сжатый воздух: вода и масло из компрессора попадают в туман.
• Ставьте ёмкость с жидкостью рядом с блоком и следите, чтобы конец трубки оставался погружённым в жидкость.
• Начинайте с малого расхода воздуха и увеличивайте его регулятором, пока туман не станет равномерным.
• Направляйте форсунку на режущую кромку с небольшого расстояния.
• Закрывайте зону обработки кожухом и проветривайте помещение: капли СОЖ разносятся по воздуху.
