Пневмофитинги для станка ЧПУ

Что такое пневмофитинги

Пневмофитинги соединяют пневматические трубки с цилиндрами, распределителями, блоками подготовки воздуха и другими узлами пневмосистемы. На станках с ЧПУ сжатый воздух приводит в действие прижимы заготовки, подъём кожуха пылеудаления, механизм смены инструмента в шпинделях с автоматической сменой и другие вспомогательные механизмы. От фитингов зависит, насколько быстро собирается линия и держит ли она давление без утечек.

Как работает быстроразъёмный фитинг

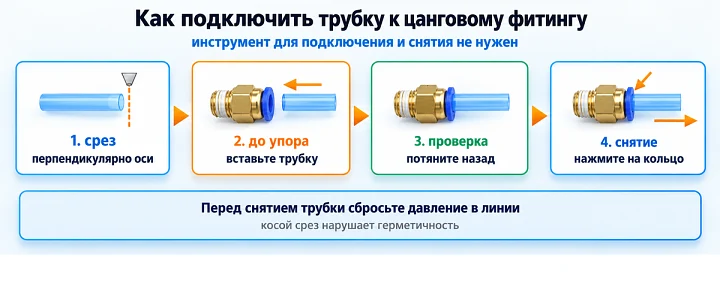

• Трубку вставляют в фитинг до упора. Цанга с металлическими зубцами фиксирует её, а уплотнительное кольцо внутри корпуса обеспечивает герметичность.
• Чтобы снять трубку, сбросьте давление в линии, нажмите на кольцо цанги и вытяните трубку. Инструмент для этого не нужен.
• Резьбовая часть вкручивается в порт узла. Герметичность резьбового соединения обеспечивают герметиком или лентой ФУМ.

Как подобрать фитинг

• Диаметр трубки. Размер цанги должен совпадать с наружным диаметром трубки. Трубка меньшего диаметра не зафиксируется, большего не войдёт.
• Резьба. Размер и тип резьбы должны совпадать с портом цилиндра, распределителя или блока подготовки воздуха. Трубная резьба обозначается в дюймах условно: это размер по внутреннему диаметру трубы, а не наружный диаметр резьбы.
• Форма. Прямой фитинг ставят, когда трубка подходит по оси порта, угловой экономит место при подходе сбоку, разветвитель делит одну линию на несколько.
• Материал. Латунный корпус не ржавеет во влажном сжатом воздухе и держит резьбу при повторной установке.

Как расшифровать обозначение фитинга

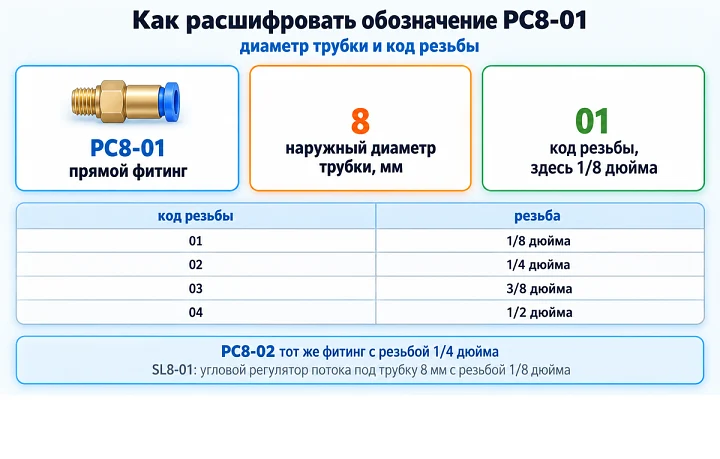

В обозначении цангового фитинга зашиты диаметр трубки и резьба. Число после букв это наружный диаметр трубки в миллиметрах, число после дефиса это код резьбы.

Например, PC8-01 это прямой фитинг под трубку 8 мм с резьбой 1/8", PC8-02 тот же фитинг с резьбой 1/4", SL8-01 угловой регулятор потока под трубку 8 мм с резьбой 1/8".

Как определить трубную резьбу

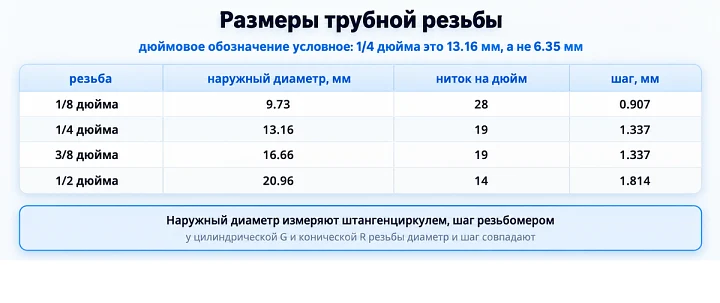

Дюймовое обозначение трубной резьбы условное: резьба 1/4" имеет наружный диаметр 13.16 мм, а не 6.35 мм. Поэтому резьбу порта определяют штангенциркулем по наружному диаметру наружной резьбы и резьбомером по числу ниток на дюйм.

Трубная резьба бывает цилиндрической (G) и конической (R). Наружный диаметр и шаг у них совпадают, но коническая резьба уплотняется на самой резьбе, а цилиндрическая требует уплотнения ленты ФУМ, герметика или кольца.

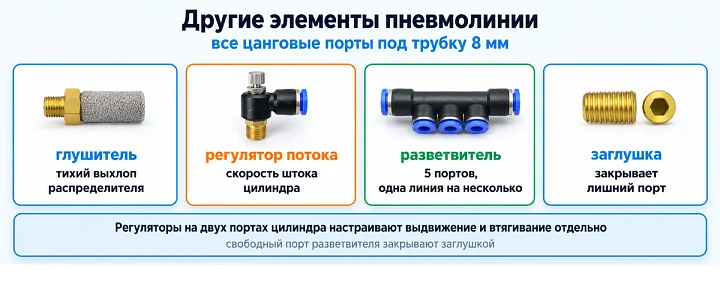

Другие элементы пневмолинии

• Глушитель ставят на выхлопные порты распределителя. Пористый элемент снижает шум сброса воздуха и не пускает пыль в порт.
• Регулятор потока ограничивает расход воздуха и тем самым задаёт скорость движения штока цилиндра. Регуляторы на двух портах цилиндра настраивают скорость выдвижения и втягивания штока отдельно.
• Заглушка закрывает неиспользуемый резьбовой порт, чтобы воздух не уходил в атмосферу.

Советы по монтажу

• Отрезайте трубку перпендикулярно оси резаком для трубок или острым ножом: косой срез нарушает герметичность.
• Вставляйте трубку до упора, затем потяните её назад и убедитесь, что цанга её зафиксировала.
• Затягивайте резьбовую часть без чрезмерного усилия: латунь мягче стали, и резьбу легко сорвать.
• Перед подключением продуйте трубки и порты, чтобы стружка и пыль не попали в распределители и цилиндры.
• Проверяйте соединения под давлением мыльным раствором: утечка видна по пузырям.

Частые ошибки

• Читают дюймовое обозначение как диаметр резьбы и берут фитинг не того размера.
• Путают резьбу 1/8" и 1/4": по наружному диаметру они отличаются на 3.4 мм, это видно штангенциркулем.
• Снимают трубку, не сбросив давление в линии.
• Оставляют свободный порт разветвителя открытым, и воздух уходит в атмосферу.
• Режут трубку наискось, и соединение пропускает воздух.
• Перетягивают латунную резьбу и срывают её.
