Фокусирующие линзы для лазерного станка CO2

Фокусирующая линза ZnSe стоит в лазерной голове станка CO2 и собирает луч 10.6 мкм в пятно на материале. Диаметр линзы должен совпадать с посадкой в тубусе: 12, 18, 20 или 25 мм. Фокусное расстояние задаёт размер пятна и глубину фокуса: линза 38.1 мм даёт пятно 0.08 мм при глубине 1.1 мм, линза 101.6 мм пятно 0.22 мм при глубине 7.7 мм. В разделе линзы ZnSe с фокусом 38.1-101.6 мм, объектив f-theta для маркера и палочки для чистки. Линзу ставят выпуклой стороной вверх, навстречу лучу. Ниже подбор по диаметру и фокусу, установка, уход и типичные ошибки.
Диаметр: Все 12 мм 1 18 мм 2 20 мм 7 25 мм 1
Сортировать по По умолчанию По цене
Фокусирующая линза ZnSe D20 F50.8 для лазера CO2
Фокусирующая линза ZnSe D20 F50.8 для лазера CO2
Фокусирующая линза из селенида цинка (ZnSe) для лазерной головы станка CO2. Диаметр 20 мм, фокусное расстояние 50.8 мм (2 дюйма), производство Китай.
В наличии
605грн

Что такое фокусирующая линза CO2

Фокусирующая линза стоит в лазерной голове станка CO2 и является последним оптическим элементом на пути луча. Луч от трубки проходит через три зеркала и попадает в линзу, а линза сводит его в маленькое пятно на поверхности материала. От диаметра, фокусного расстояния и чистоты линзы зависят мощность в точке реза, ширина реза и детализация гравировки.

Материал линз

Для лазеров CO2 применяют линзы из селенида цинка (ZnSe). Такая линза прозрачная, жёлто-оранжевого цвета, поэтому на ней хорошо видны загрязнения и повреждения. Через ZnSe проходит видимый свет, и красная точка лазерного целеуказателя остаётся видимой. Встречаются также линзы из арсенида галлия (GaAs), они непрозрачные для видимого света.

На линзах с просветляющим покрытием с двух сторон (AR/AR) для 10.6 мкм меньше отражение от поверхностей, поэтому до материала доходит больше мощности. Грязная линза поглощает излучение, нагревается и может треснуть.

Как подобрать диаметр

Диаметр линзы должен совпадать с посадочным диаметром тубуса лазерной головы. Перед заменой измерьте старую линзу штангенциркулем. В разделе есть линзы диаметром 12, 18, 20 и 25 мм.

Диаметр линзыГде ставят
12 ммкомпактные головы
18 ммраспространённая посадка
20 ммраспространённая посадка
25 ммголовы под линзу 25 мм

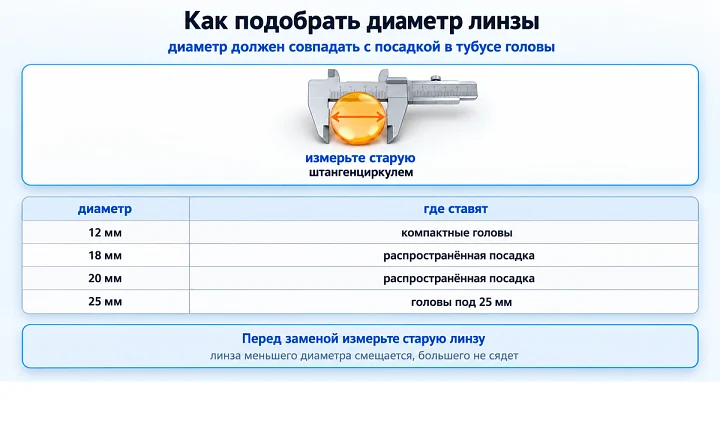

Как подобрать диаметр линзы: диаметр должен совпадать с посадкой в тубусе головы

Как подобрать фокусное расстояние

Фокусное расстояние это расстояние от линзы до точки, где луч имеет наименьший диаметр. Диаметр пятна растёт пропорционально фокусу, а глубина фокуса пропорционально его квадрату. В таблице значения для луча диаметром 6 мм с качеством M² = 1 по формулам пятно = 0.013 x f / D и глубина = 0.027 x (f / D)². При M² больше 1 пятно больше во столько же раз.

ФокусПятноГлубина фокусаЗадача
38.1 мм (1.5 дюйма)0.08 мм1.1 мммелкая гравировка, тонкие материалы, ровный лист
50.8 мм (2 дюйма)0.11 мм1.9 ммдетальная гравировка и резка тонких листов
63.5 мм (2.5 дюйма)0.14 мм3.0 ммуниверсальная: гравировка и резка средней толщины
76.2 мм (3 дюйма)0.17 мм4.4 ммболее толстые листы, важнее глубина фокуса
101.6 мм (4 дюйма)0.22 мм7.7 ммтолстые материалы и неровная поверхность

Короткофокусная линза требует ровного материала: при короткой глубине фокуса неровность листа сразу расширяет пятно. Длиннофокусная линза прощает неровности, но пятно больше и тонкая гравировка грубее.

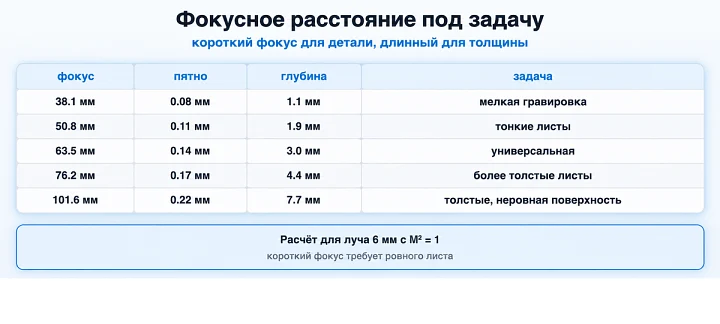

Фокусное расстояние под задачу: короткий фокус для детали, длинный для толщины

Объектив f-theta для маркера

Для гальванометрического маркера CO2 ставят объектив f-theta: зеркала сканера отклоняют луч, а объектив держит фокус на плоском поле. В разделе есть объектив с полем 140 x 140 мм, фокусом 220 мм, входом луча 14 мм и резьбой M85 x 1. Обычная линза головы станка с тремя зеркалами для такого сканера не подходит.

Установка и уход

  1. Все работы с оптикой выполняйте при отключённом станке.
  2. Берите линзу за край и не касайтесь рабочих поверхностей пальцами.
  3. Устанавливайте линзу выпуклой стороной вверх, навстречу лучу.
  4. После замены линзы заново выставьте высоту фокуса над материалом под выбранное фокусное расстояние.
  5. Очищайте линзу палочкой или салфеткой для оптики, смоченной изопропиловым спиртом, без нажима.
  6. Включайте обдув зоны реза и вытяжку: они защищают линзу от дыма и брызг материала.

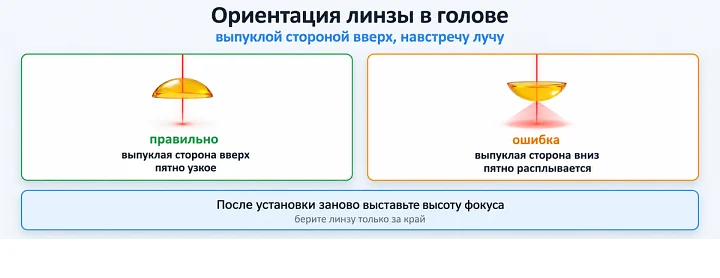

Ориентация линзы в голове: выпуклой стороной вверх, навстречу лучу

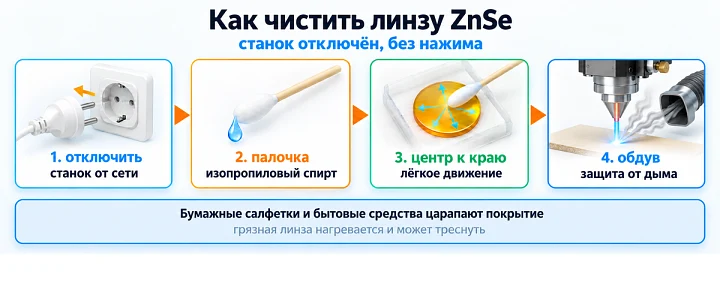

Как чистить линзу ZnSe: станок отключён, без нажима

Частые ошибки

  • Берут линзу не того диаметра, и она не садится в тубус или смещается.
  • Ставят линзу выпуклой стороной вниз, и пятно расплывается.
  • После замены не выставляют высоту фокуса, и рез идёт с пережогом или не прорезает.
  • Берут короткий фокус для толстого или неровного листа, и кромка получается конусной.
  • Чистят линзу бумажной салфеткой или бытовым средством и царапают покрытие.
  • Работают без обдува, и налёт на линзе съедает мощность и греет стекло.
