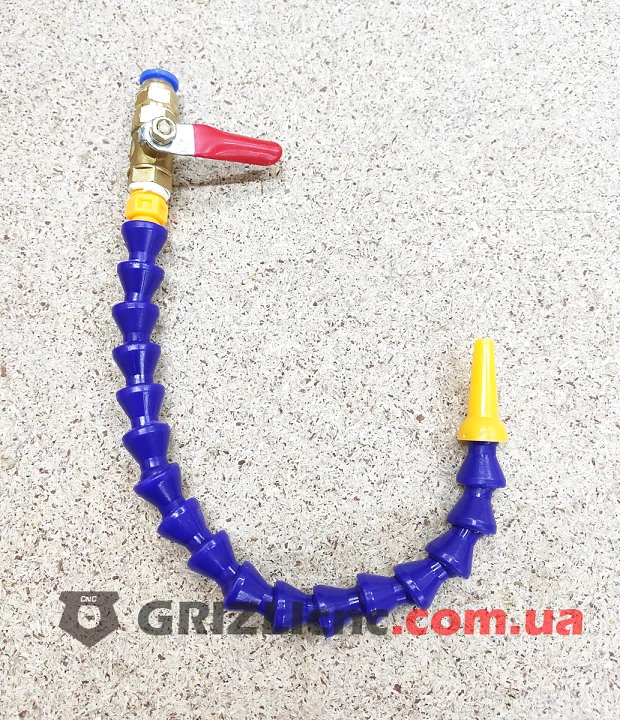

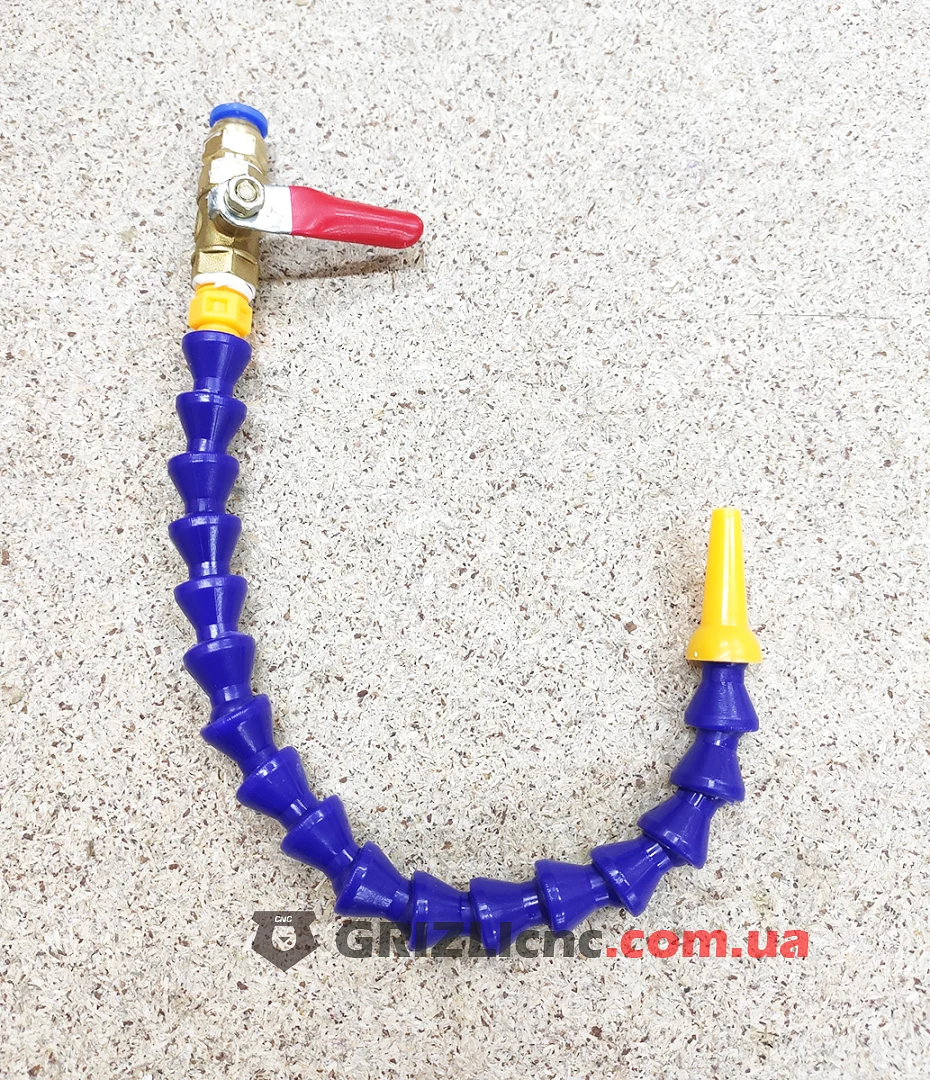

Гибкий шланг подачи СОЖ с латунным краном, узким носиком и фитингом 8 мм для станка ЧПУ

Гибкий шланг подачи СОЖ с краником подводит смазочно-охлаждающую жидкость к фрезе и заготовке. Шланг подключают к линии подачи трубкой 8 мм через цанговый фитинг, кран на основании регулирует и перекрывает поток, а узкий носик направляет сосредоточенную струю в зону резания.

Что такое гибкий сегментный шланг

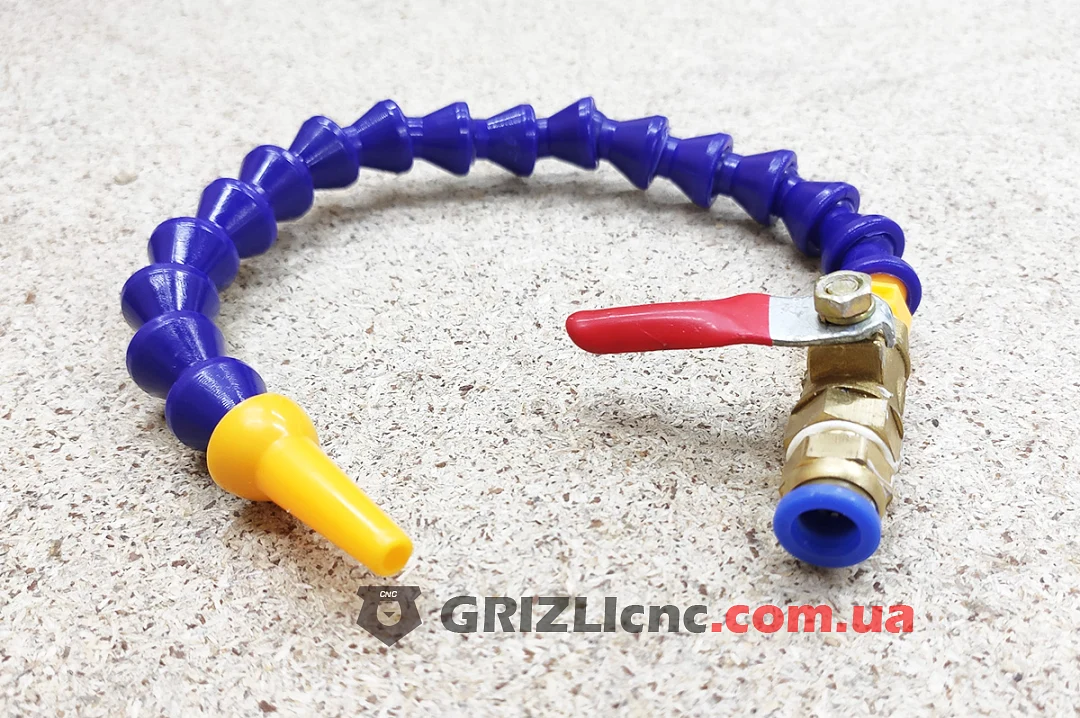

Шланг собран из пластиковых сегментов, которые защёлкиваются одно в другое. Каждое соединение работает как полый шарнир: внутри проходит канал для жидкости, а шлангу можно придать нужный изгиб, и он сохранит форму. Так носик остаётся направленным в одну точку без дополнительных креплений.

Конструкция

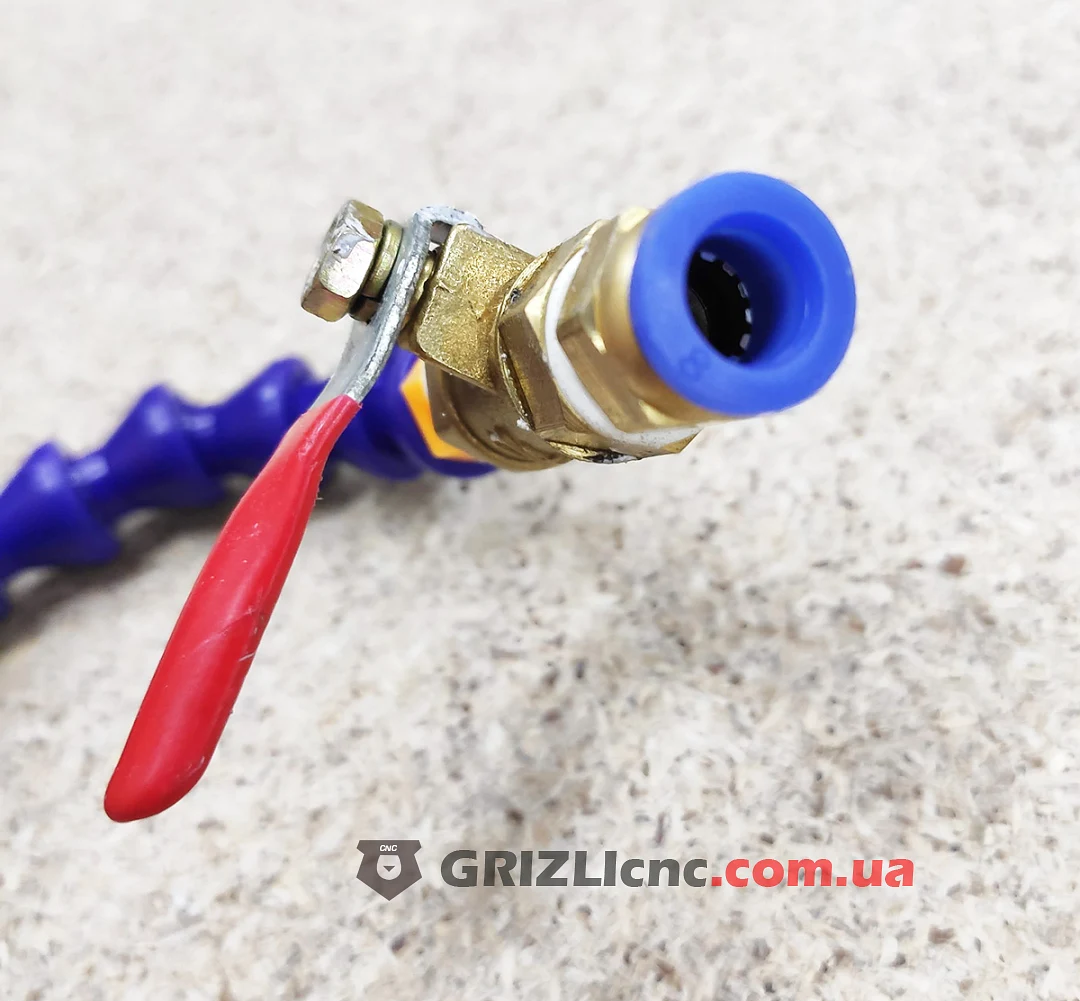

• Цанговый фитинг под трубку с наружным диаметром 8 мм: трубку вставляют до упора, для снятия нажимают на синее кольцо фитинга.
• Латунный шаровой кран с красным рычагом: поворот рычага открывает, прикрывает или перекрывает поток.
• Синие пластиковые сегменты с жёлтым переходником на основании.
• Узкий круглый носик на конце шланга.

Где применяют

• Подача СОЖ на фрезу и заготовку на фрезерных, сверлильных и токарных станках с ЧПУ.
• Точечная подача жидкости, когда струю нужно направить в зону работы одного инструмента.
• Обдув зоны резания: шланг можно подключить к пневмолинии с трубкой 8 мм и сдувать стружку сжатым воздухом.

Рекомендации

• Направляйте носик в зону контакта фрезы с заготовкой, струя должна попадать на режущую кромку.
• Режьте трубку 8 мм перпендикулярно оси и вставляйте в фитинг до упора, иначе соединение может подтекать.
• Расход жидкости настраивайте краном на основании шланга.
• Изгибайте шланг плавно по всей длине, а не в одном соединении: угол поворота каждого шарнира ограничен.
