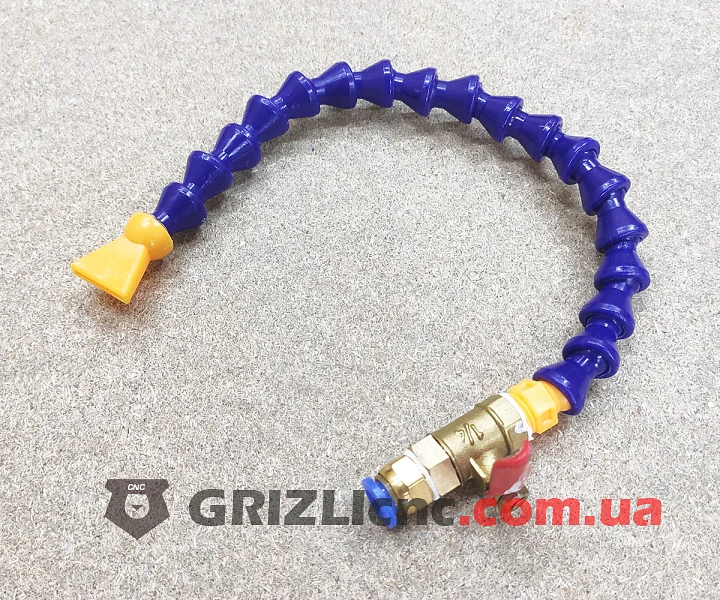

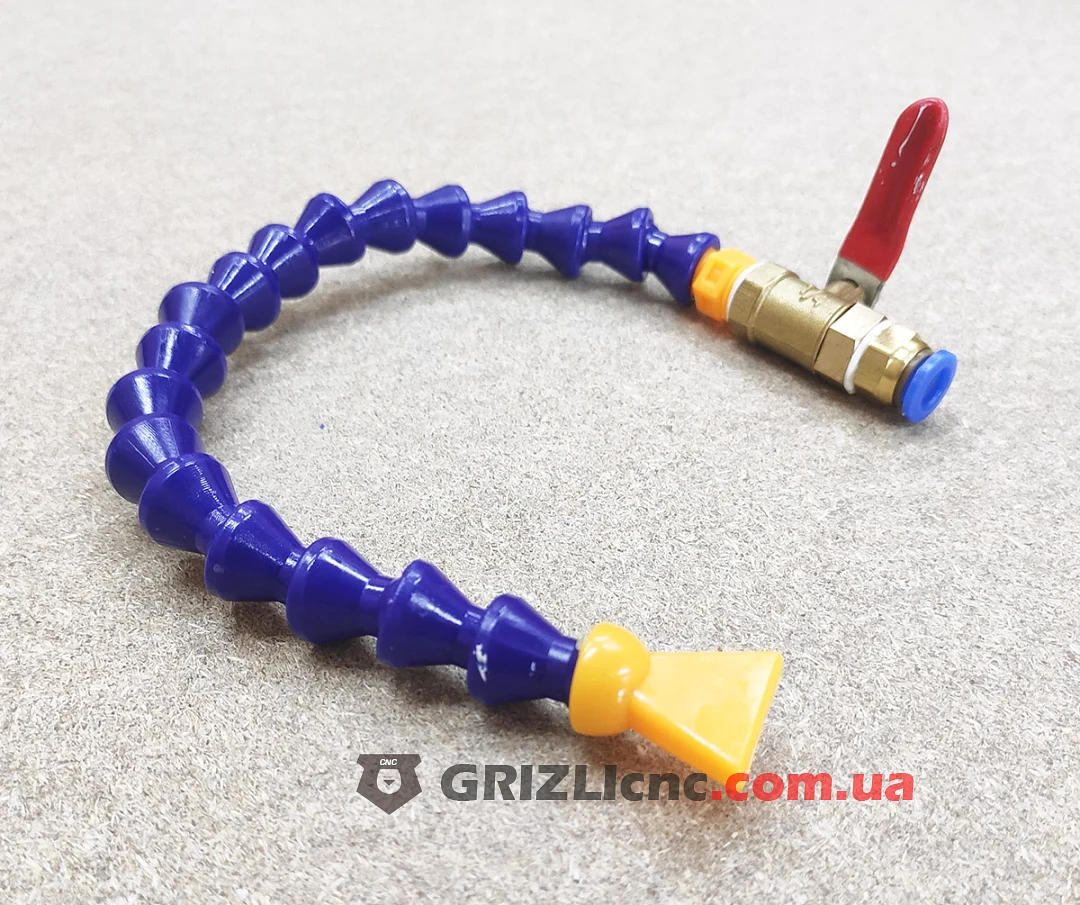

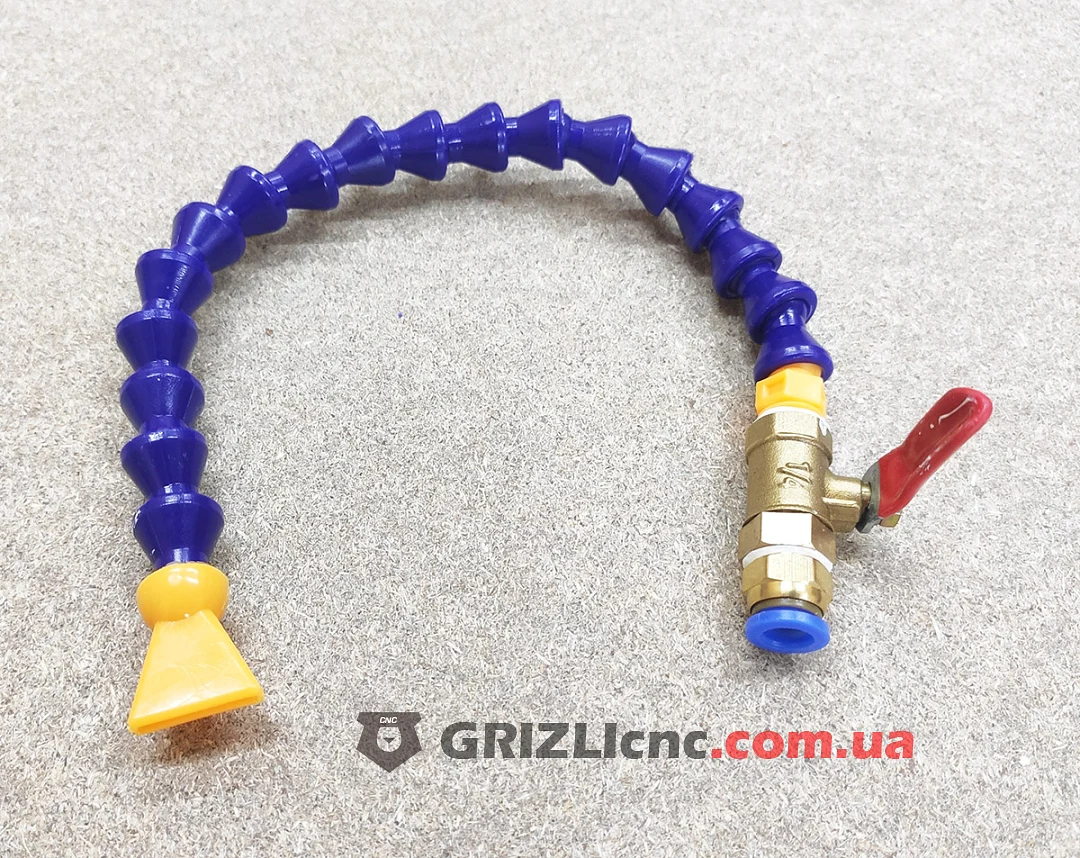

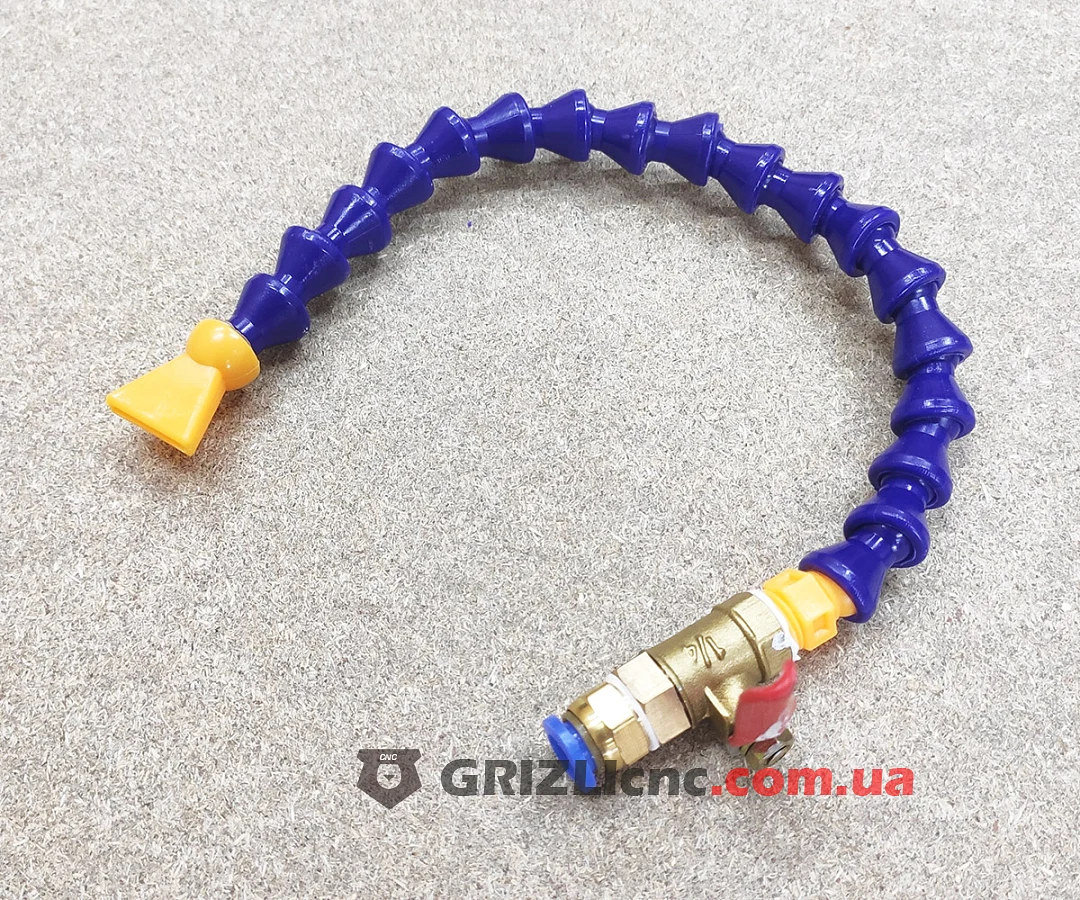

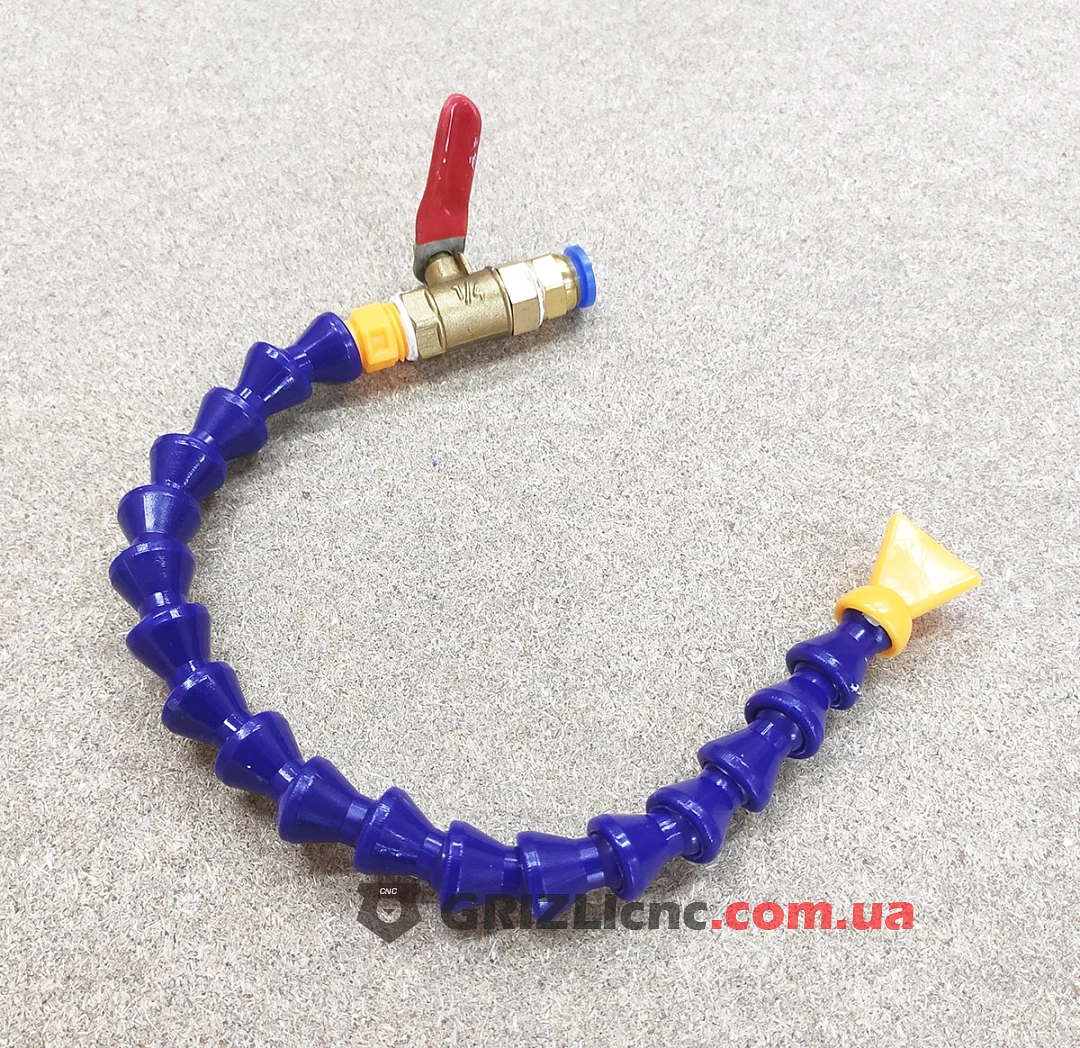

Гибкий шланг подачи СОЖ с краником и плоским носиком подводит смазочно-охлаждающую жидкость к инструменту и заготовке. Шланг подключают к линии подачи трубкой 8 мм через цанговый фитинг, кран на основании регулирует и перекрывает поток, а плоский широкий носик разворачивает струю веером и накрывает ею широкую полосу.
Что такое гибкий сегментный шланг
Шланг собран из пластиковых сегментов, которые защёлкиваются одно в другое. Каждое соединение работает как полый шарнир: внутри проходит канал для жидкости, а шлангу можно придать нужный изгиб, и он сохранит форму. Так носик остаётся направленным в одну точку без дополнительных креплений.
Конструкция
- Цанговый фитинг под трубку с наружным диаметром 8 мм: трубку вставляют до упора, для снятия нажимают на синее кольцо фитинга.
- Латунный шаровой кран с красным рычагом: поворот рычага открывает, прикрывает или перекрывает поток.
- Синие пластиковые сегменты с жёлтым переходником на основании.
- Плоский широкий носик на конце шланга: выход в виде щели даёт веерную струю.
Где применяют
- Подача СОЖ на фрезерных, сверлильных и токарных станках с ЧПУ, когда жидкость нужна на широкой зоне обработки.
- Смыв стружки с заготовки и из зоны резания веерной струёй.
- Обдув заготовки: шланг можно подключить к пневмолинии с трубкой 8 мм и сдувать стружку сжатым воздухом.
Рекомендации
- Разворачивайте носик так, чтобы полоса струи проходила через зону контакта инструмента с заготовкой.
- Режьте трубку 8 мм перпендикулярно оси и вставляйте в фитинг до упора, иначе соединение может подтекать.
- Расход жидкости настраивайте краном на основании шланга.
- Изгибайте шланг плавно по всей длине, а не в одном соединении: угол поворота каждого шарнира ограничен.
