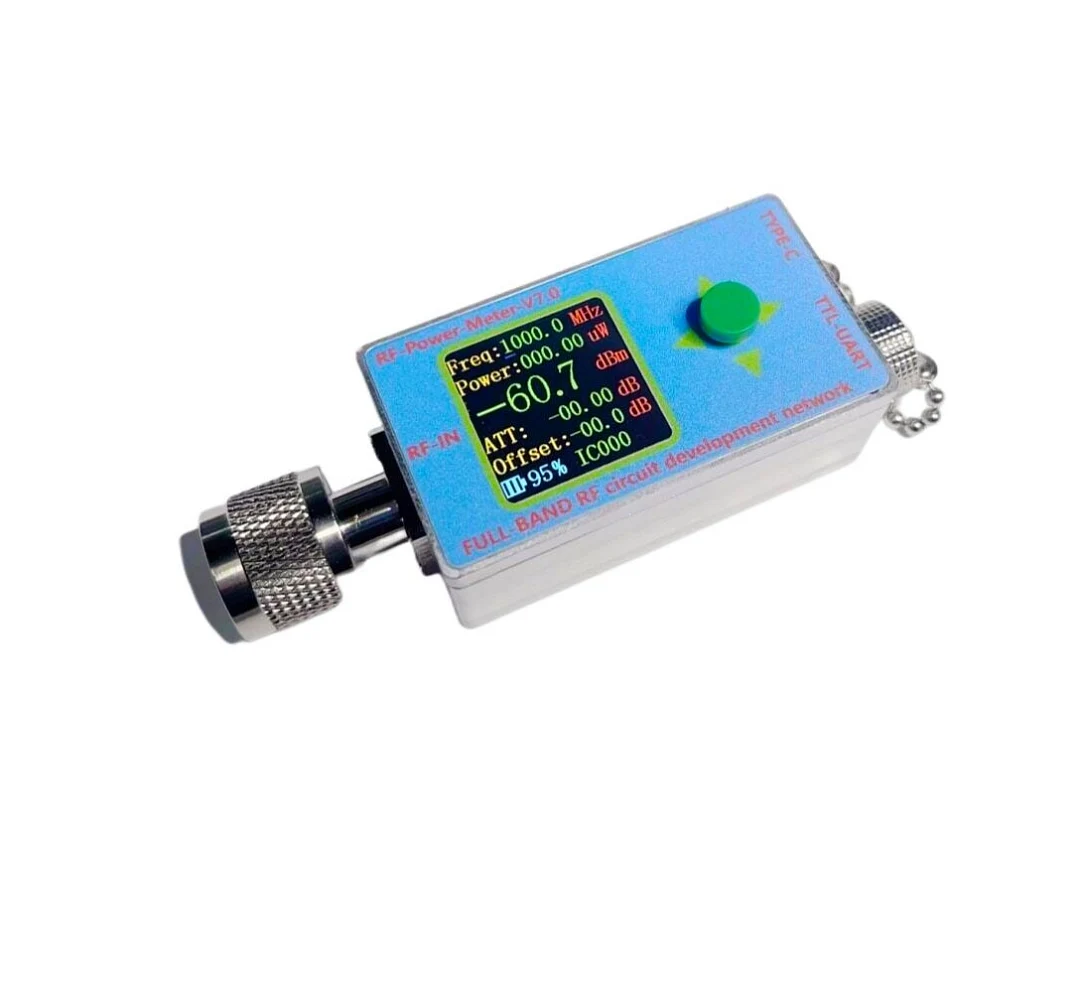

RF Power Meter V7.0 это портативный измеритель мощности радиосигнала в диапазоне частот от 100 кГц до 10 ГГц. Он измеряет мощность от -60 до +30 дБм, имеет встроенный программируемый аттенюатор 0...31.75 дБ, цветной TFT экран 1.3 дюйма и встроенный литиевый аккумулятор. Питание 5 В и обмен данными идут через порт USB-C, а программа для компьютера позволяет настраивать прибор, записывать измерения и обмениваться данными.

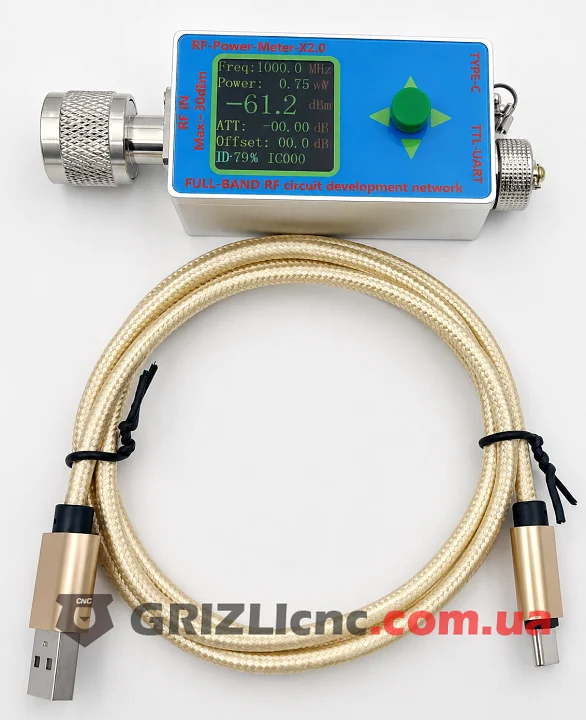

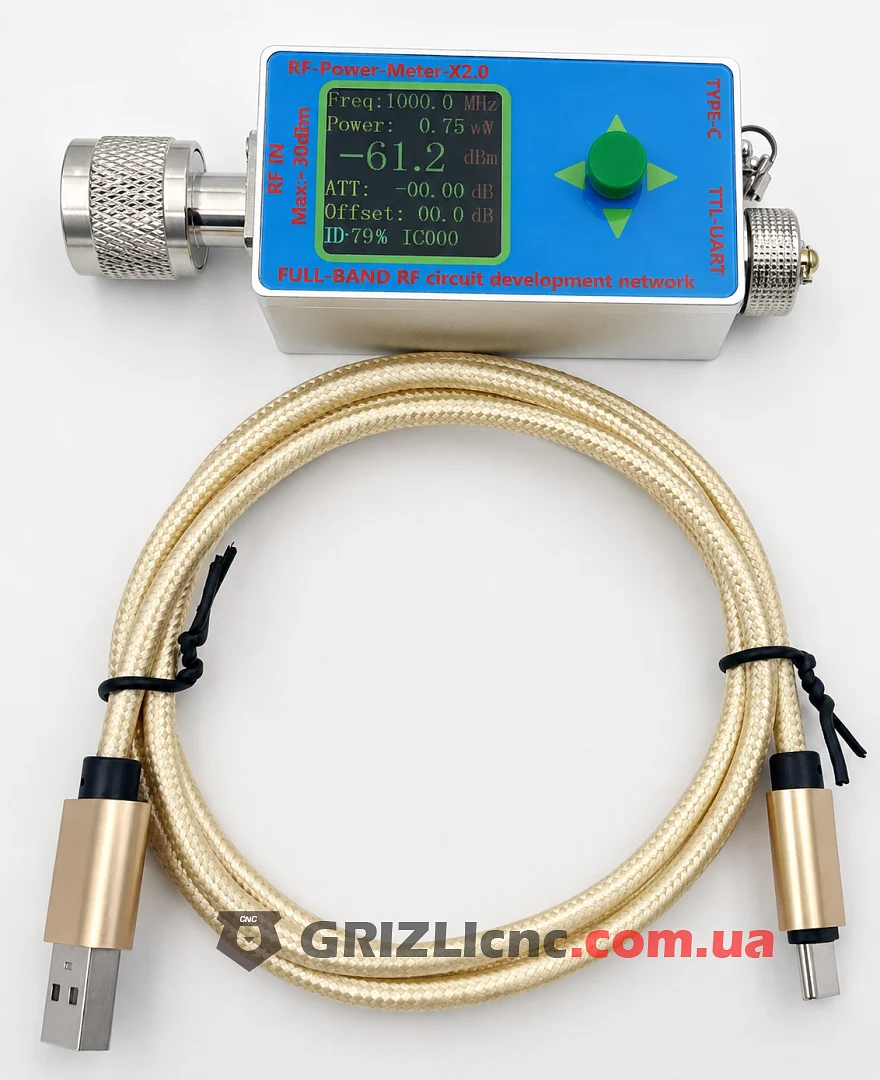

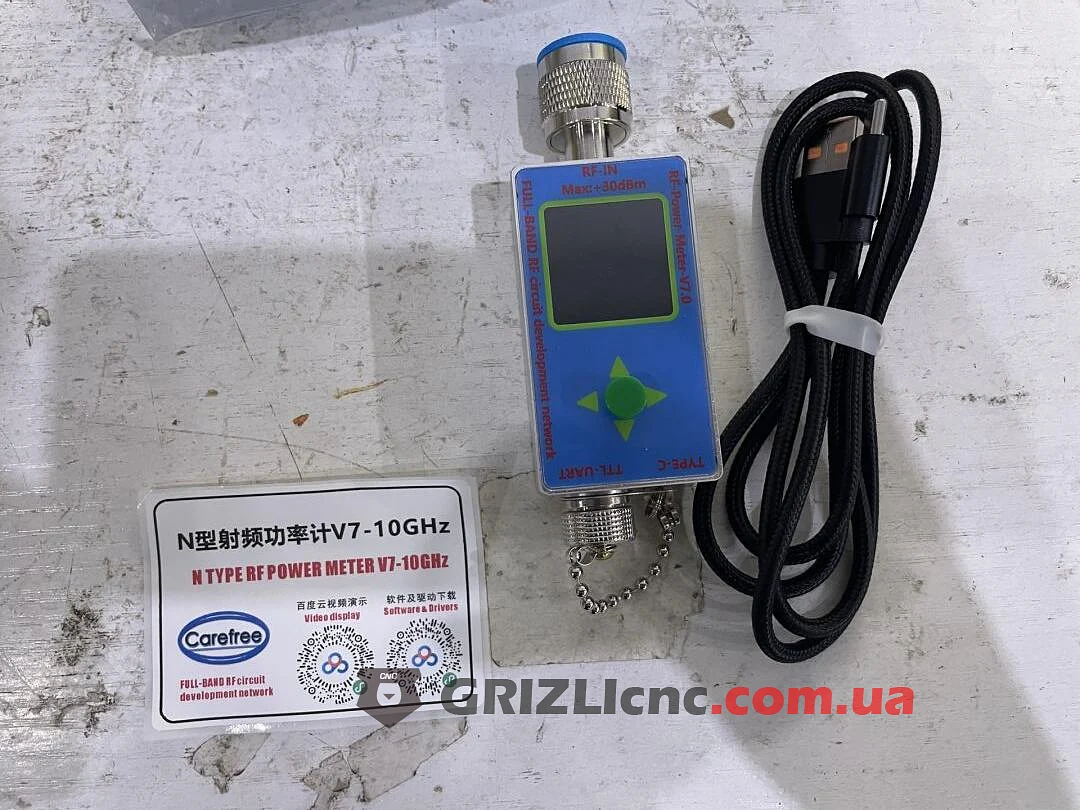

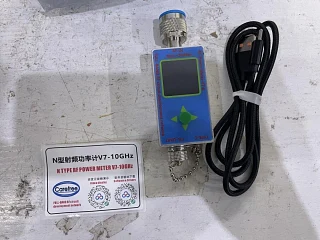

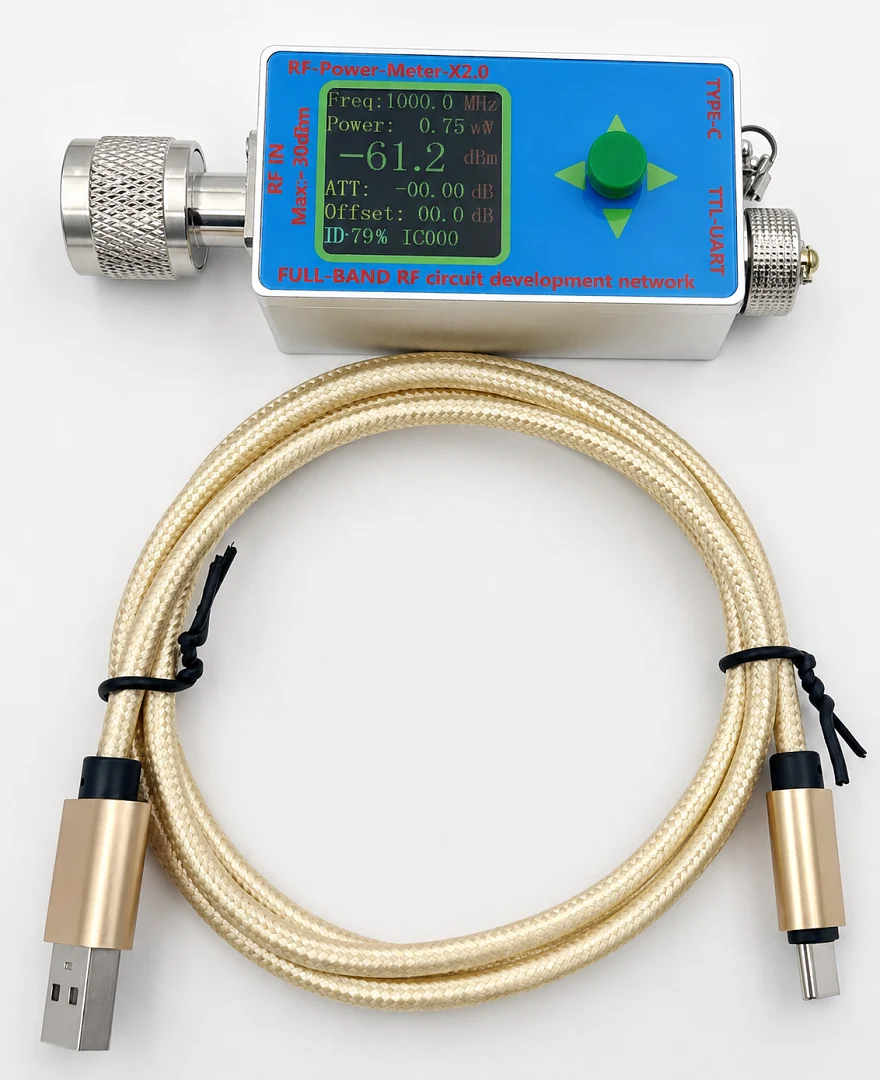

Комплектация этого варианта: прибор и кабель USB-C для зарядки и связи с компьютером. Переходника N на SMA, кабеля TTL и антенны в нём нет.
Предел входа со встроенным аттенюатором 30 дБм (1 Вт). Для сигнала мощнее 1000 мВт между передатчиком и прибором ставят внешний аттенюатор.
Что такое RF Power Meter V7

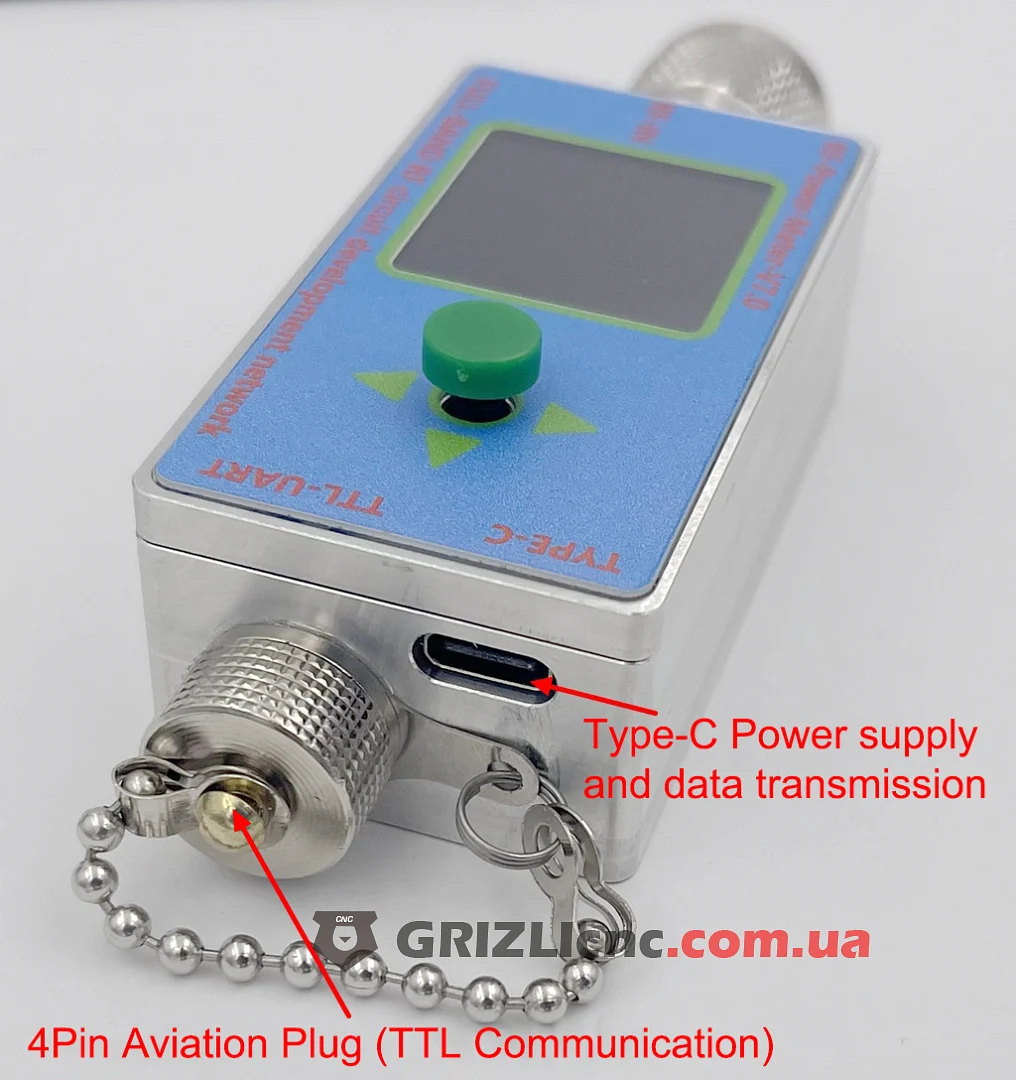

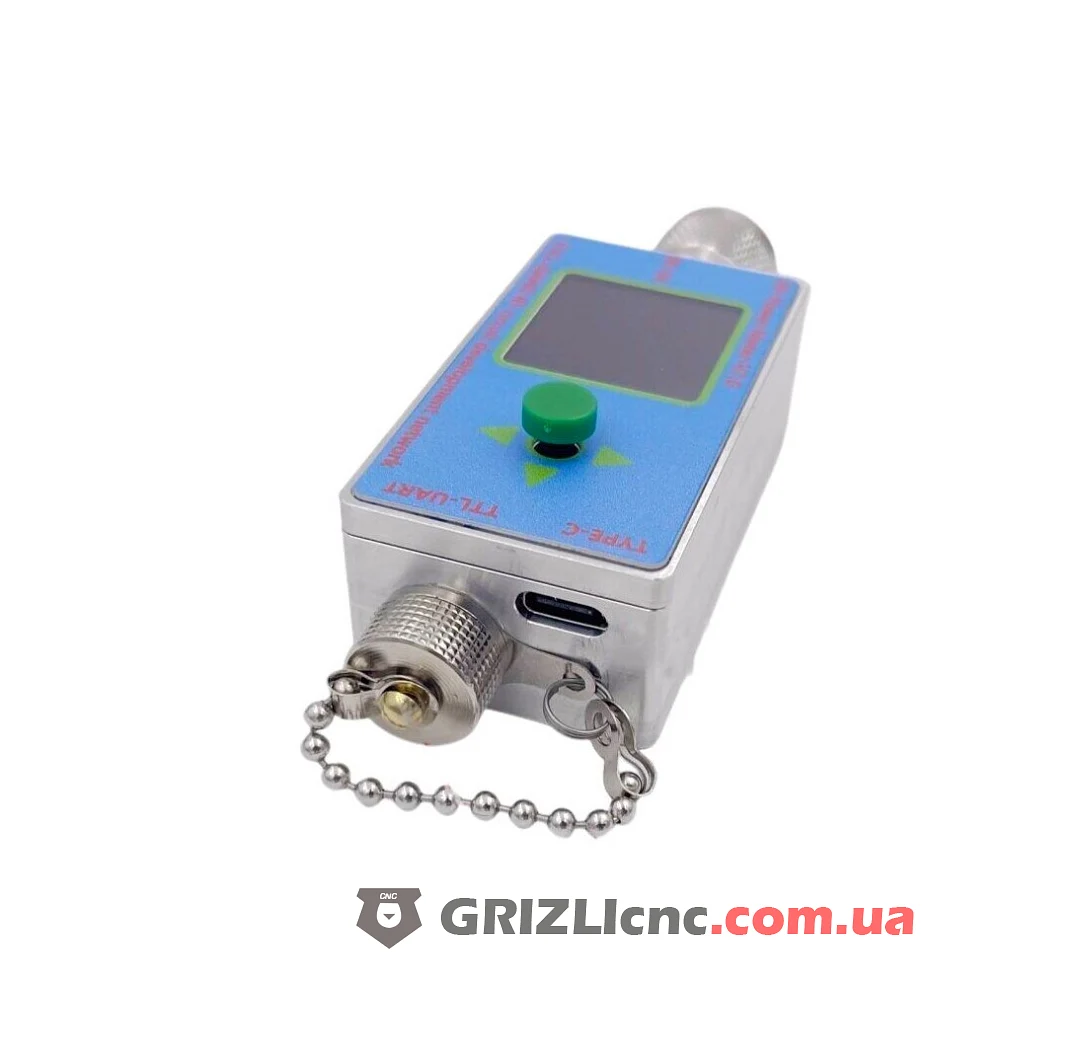

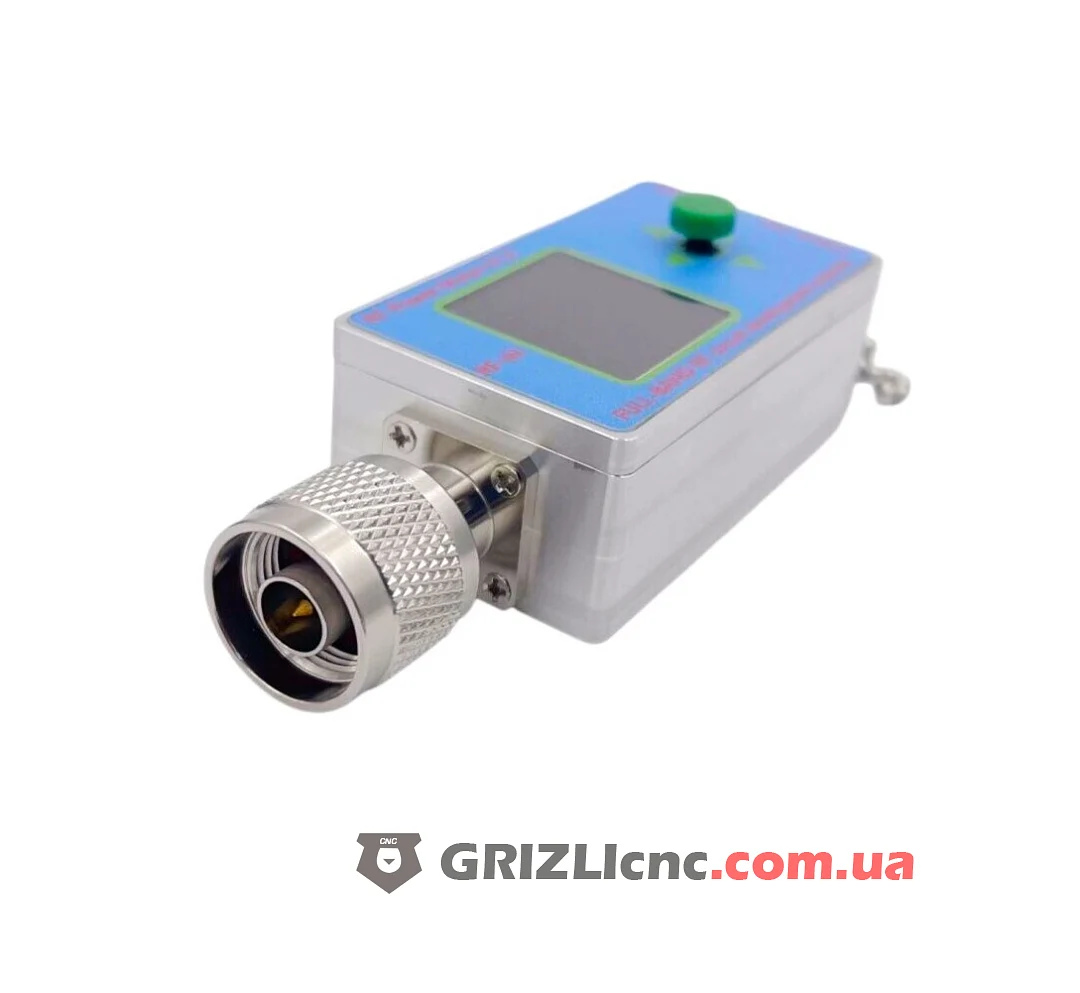

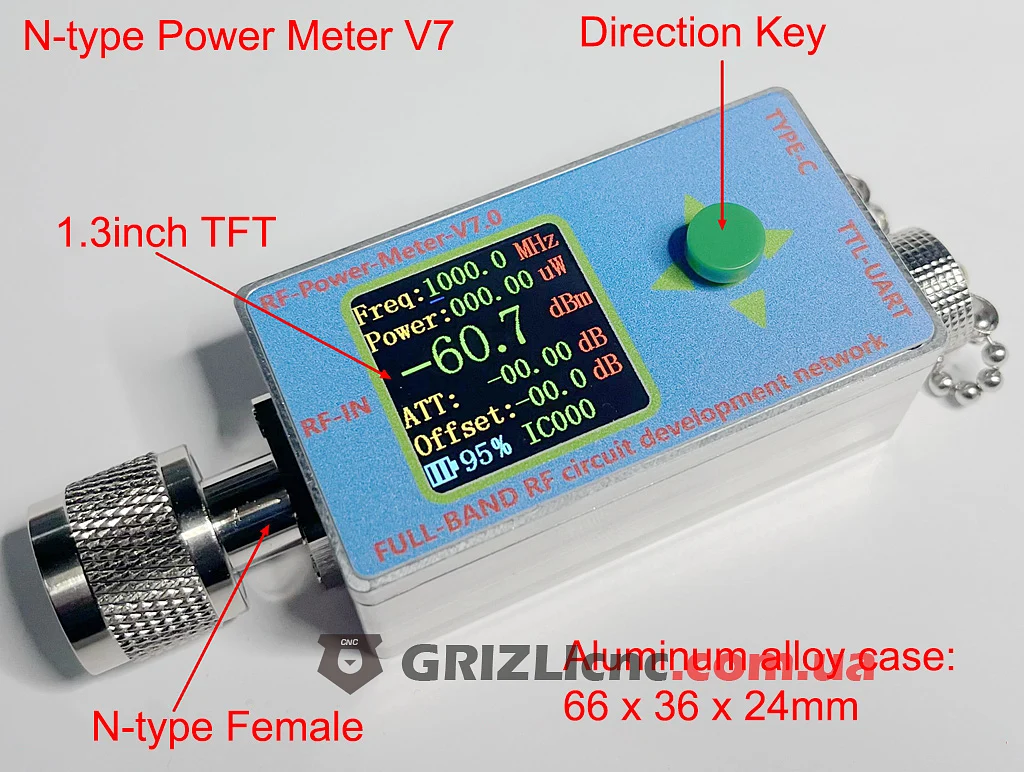

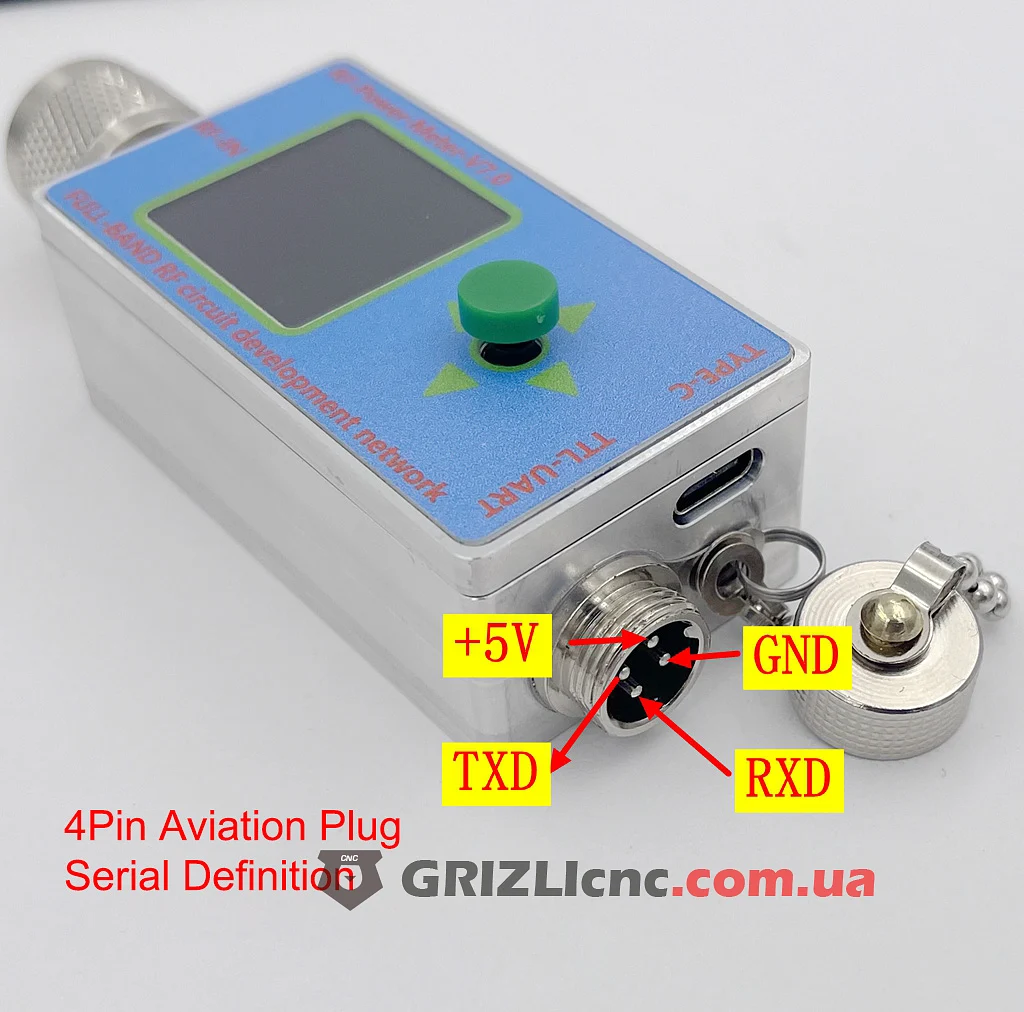

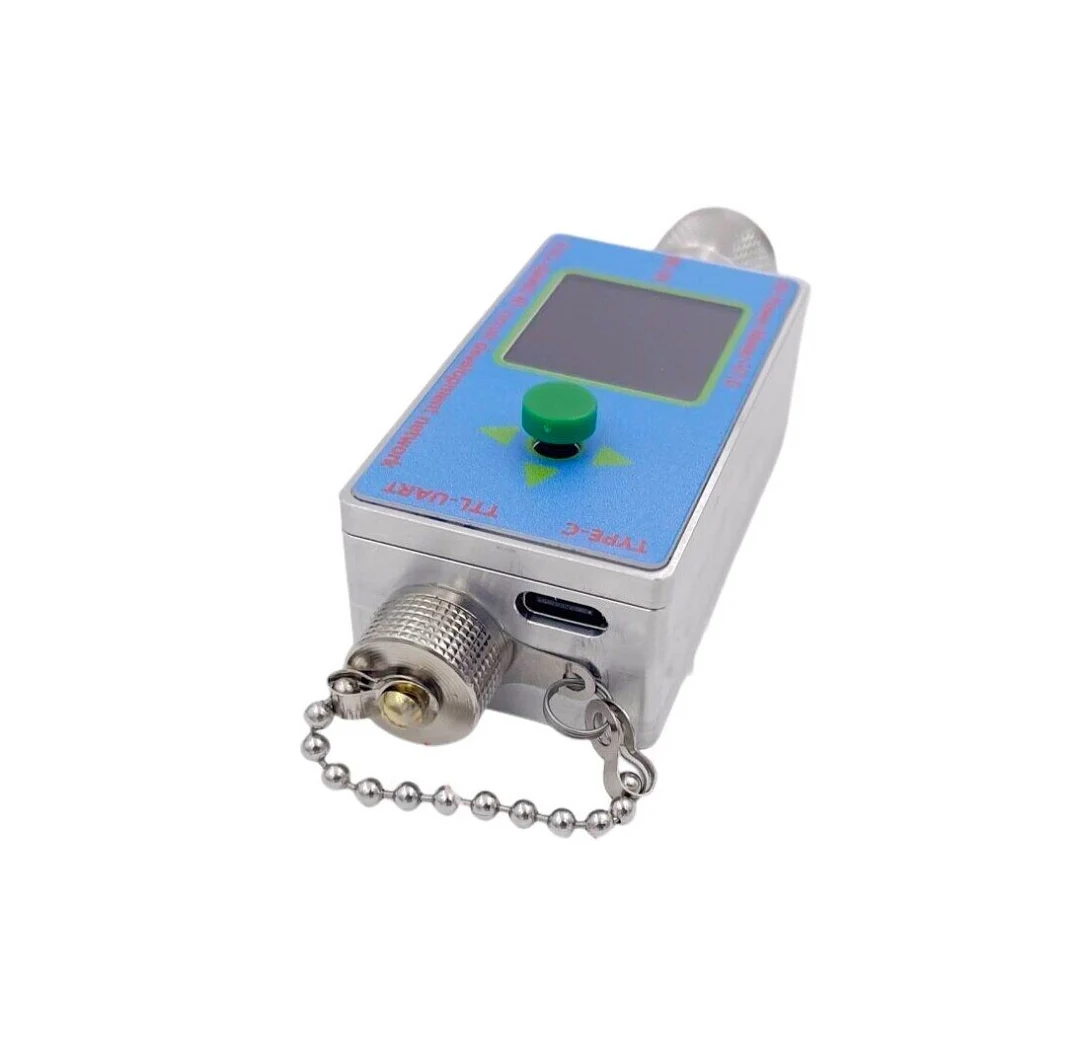

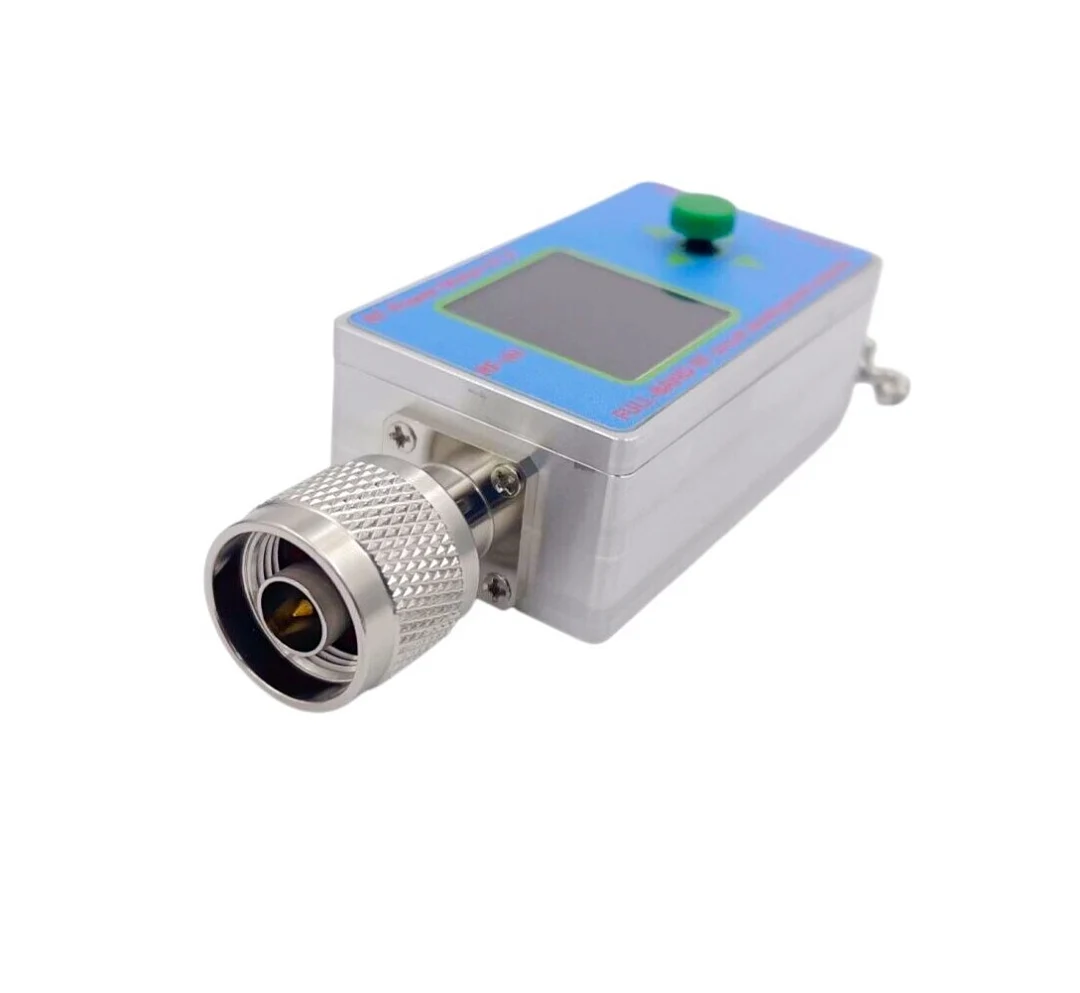

Корпус 66x36x24 мм без выступающего разъёма N выточен на станке с ЧПУ из алюминиевого сплава, масса меньше 100 г. Вход для радиосигнала с разъёмом N-типа, входное сопротивление 50 Ом. Динамический диапазон 90 дБ, разрешение показаний ±0.1 дБм. Лучшая линейность в диапазоне от 0 до -40 дБм, поэтому сигнал выше 0 дБм ослабляют встроенным аттенюатором. Сбоку стоит четырёхконтактный разъём GX-12 для последовательного порта TTL с выводами +5V, GND, TXD и RXD.
Возможности
- Скоростной сбор данных до 500 кбит/с (2 мкс) в режиме работы с компьютером.
- Измерение радиосигнала с частотой до 10 ГГц.
- Встроенный цифровой программируемый аттенюатор 0...31.75 дБ с шагом 0.25 дБ, с ним максимальная входная мощность 30 дБм (1 Вт), динамический диапазон от +30 до -60 дБм.
- Автономная работа с экраном TFT 1.3 дюйма и встроенным аккумулятором.
- Порт TTL для чтения и записи данных, режимы однократного и непрерывного чтения.

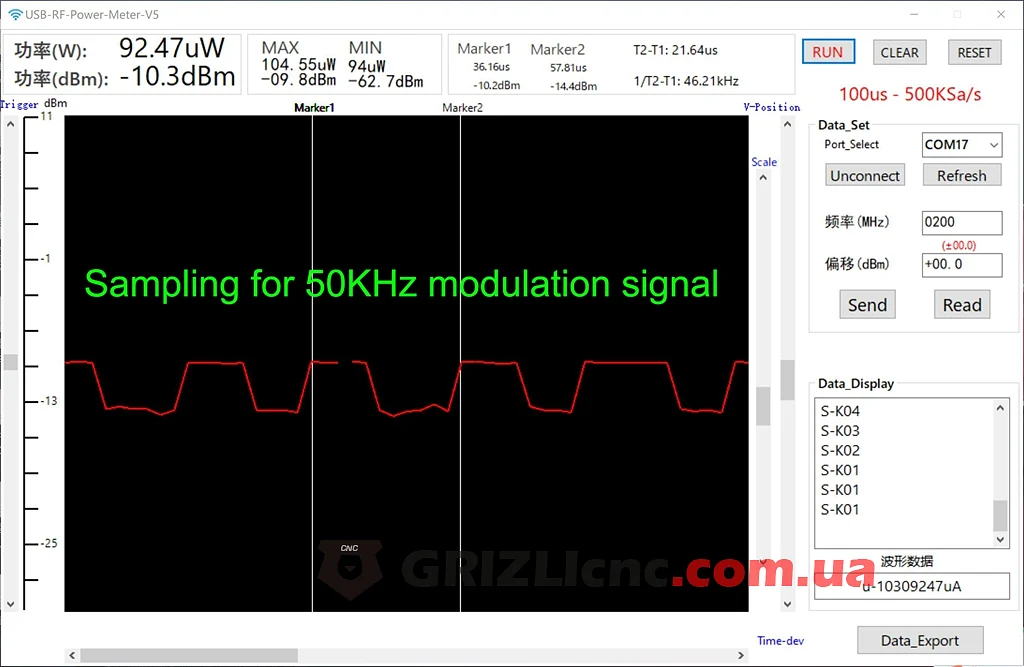

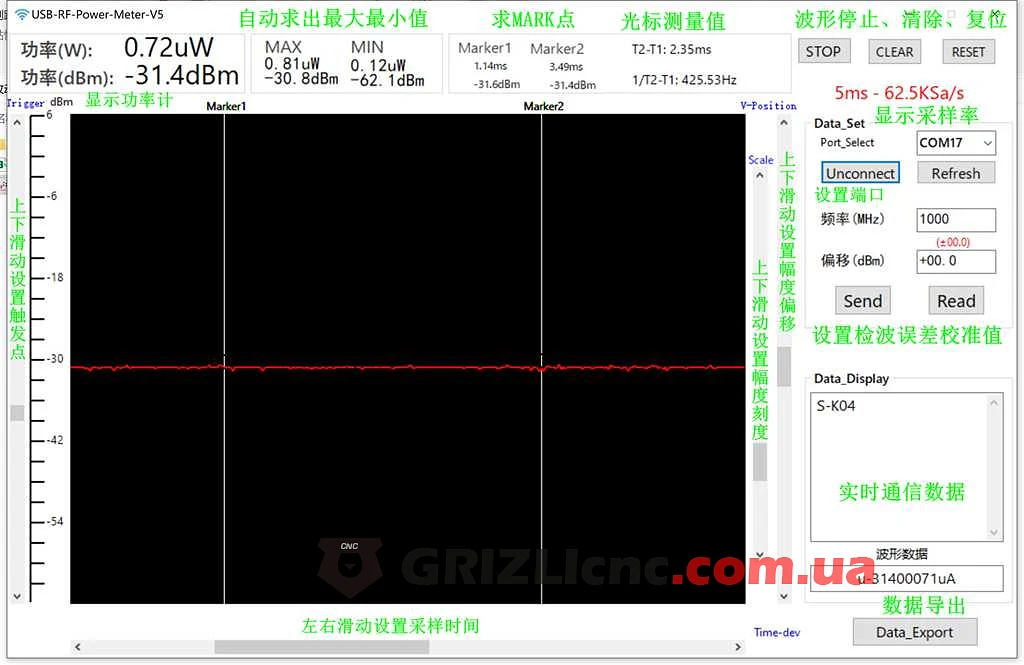

- В программе для компьютера два курсора MARK для измерения ширины импульса модуляции, автоматический расчёт максимума и минимума, память до 500 точек, пауза, сохранение и экспорт данных.
Применение
- Калибровка радиочастотных приборов.
- Проверка и обслуживание радиочастотного оборудования.
- Измерение КСВ радиочастотной цепи с мостом обратной связи.
- Измерение обратных потерь радиочастотной цепи.
- Поиск помех между устройствами беспроводной связи.
- RSSI (индикация уровня принимаемого сигнала) и проверка мощности передатчика.
- Оценка ступенчатых аттенюаторов.
- Измерение усиления усилителей и затухания в тракте.
- Измерение прямой и отражённой мощности с направленным ответвителем.
- Измерение мощности сигналов GSM с модуляцией GMSK.
Управление
- Включение: переведите выключатель аккумулятора в положение ON, нажмите среднюю кнопку на панели, затем нажмите и удерживайте кнопку направления вправо.
- Выключение: нажмите и удерживайте среднюю кнопку.
- Сохранение настроек: двойное нажатие средней кнопки.
Информация на экране и настройка ATT и Offset

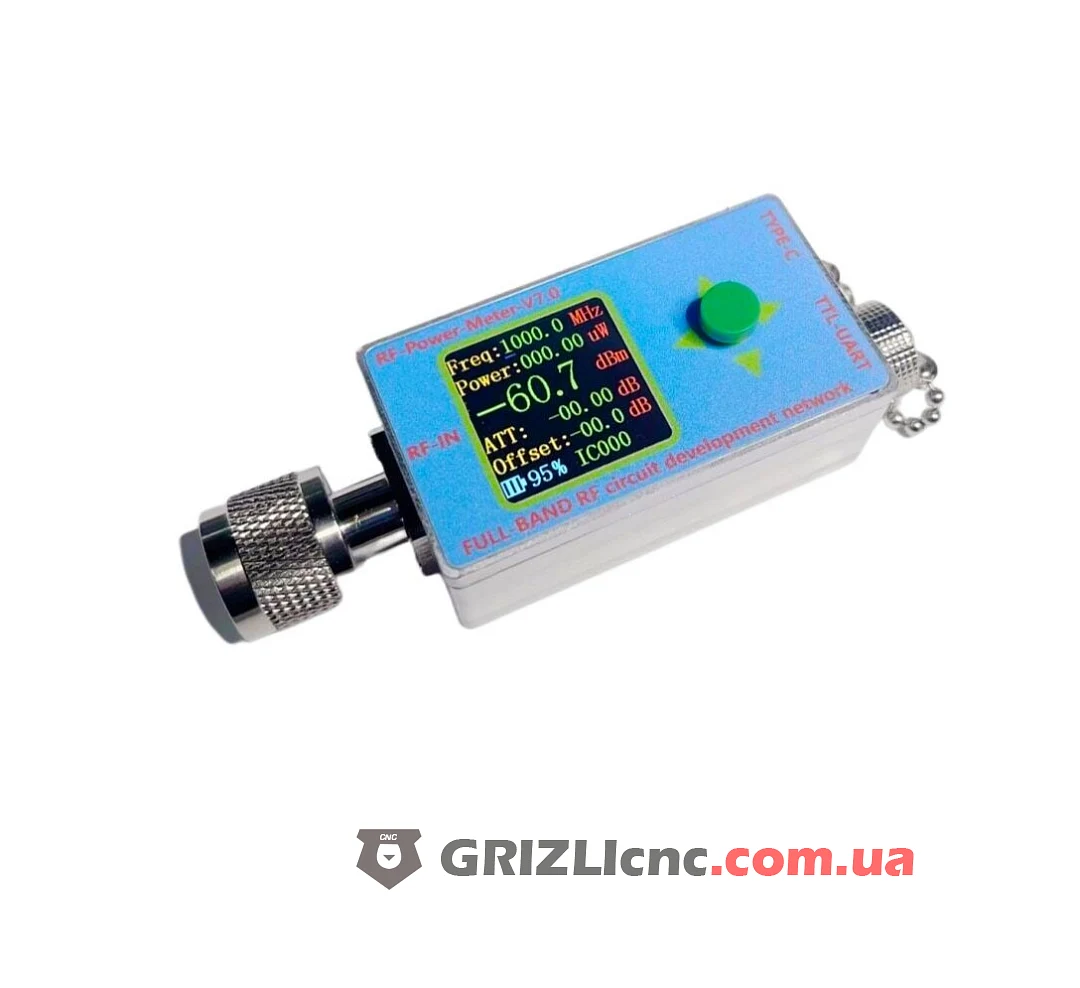

Freq: частота, которую вводят кнопками. По ней прибор выбирает поправку на частоту, сам он частоту не измеряет.

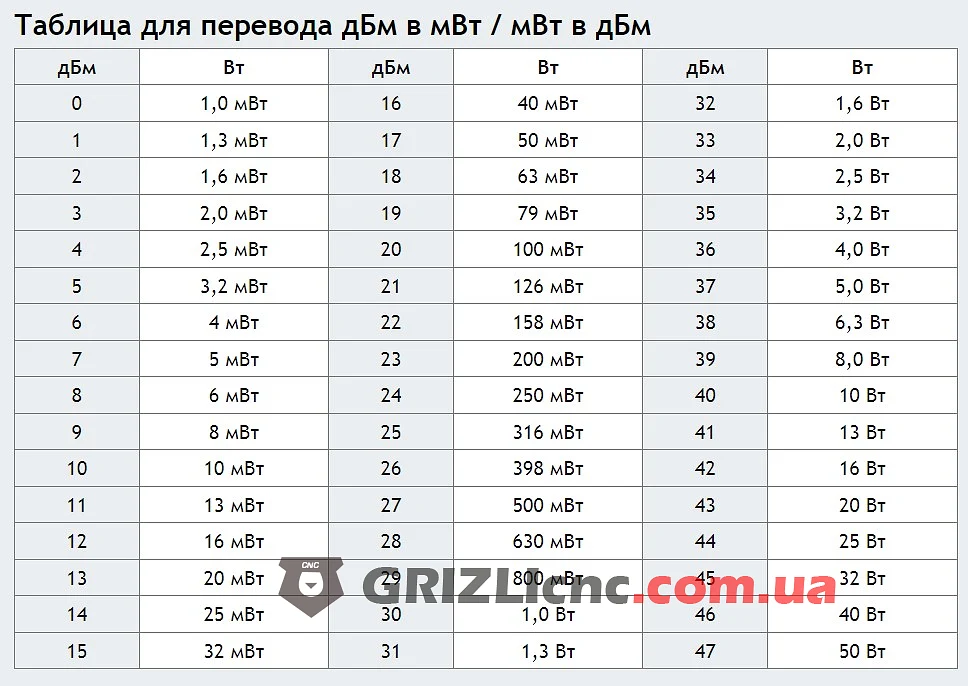

Power: измеренная мощность в ваттах. Рядом уровень в дБм: 0 дБм это 1 мВт, 30 дБм это 1000 мВт.
ATT: затухание встроенного аттенюатора от 0 до 31.75 дБ. Его задают при измерении сигналов больше 0 дБм (1 мВт), так точность выше.
Offset: поправка, которую прибор прибавляет к показаниям. Её задают равной затуханию ATT и внешнего аттенюатора, чтобы прибор показывал мощность на входе тракта. Вторая функция Offset это поправка на потери в разъёмах и кабелях, третья это учёт внешнего усилителя или эталонного источника сигнала.
Внизу экрана заряд аккумулятора в процентах и адрес прибора IC000. Примеры настройки:
| Мощность сигнала | дБм | Внешний аттенюатор | ATT | Offset |
|---|
| 1000 мВт | 30 | нет | 30 дБ | 30 дБ |
| 800 мВт | 29 | нет | 30 дБ | 30 дБ |
| 400 мВт | 26 | нет | 30 дБ | 30 дБ |
| 25 мВт | 14 | нет | 20 дБ | 20 дБ |
| 4000 мВт | 36 | 30 дБ | 10 дБ | 40 дБ |
Внутренний и внешний аттенюаторы можно использовать вместе, их затухания складываются.
Работа с компьютером и команды порта TTL
В скоростном режиме работы с программой на компьютере экран и порт TTL не работают. В автономном режиме данные выводятся на экран и передаются через порт TTL.
- Скорость порта 115200 бод, каждую команду завершают клавишей Enter.
- Команды вида IC001+R: R запрос мощности, T остановка передачи, X запрос настроек, L передача данных о мощности на низкой скорости, S передача на высокой скорости. Здесь 001 это адрес прибора, по умолчанию он равен 000.
- IC+SAVE+001+002 меняет адрес: сначала старый, затем новый.
- IC000+W-10.0+20.25+0800 записывает Offset -10.0 дБ, ATT 20.25 дБ и частоту 800 МГц. Если ATT введён не с шагом 0.25, прибор сохранит только целую часть: вместо 03.89 запишется 03.00.
- Передачу L или S останавливают командой T.
