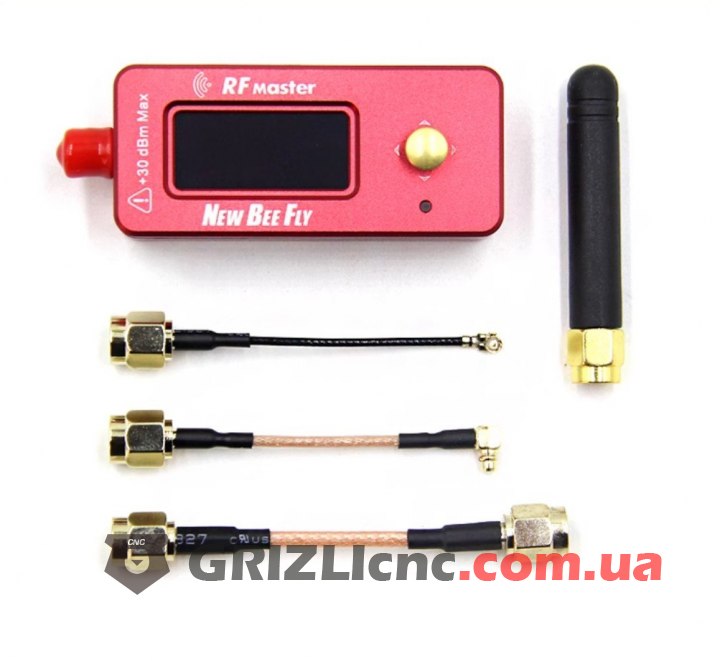

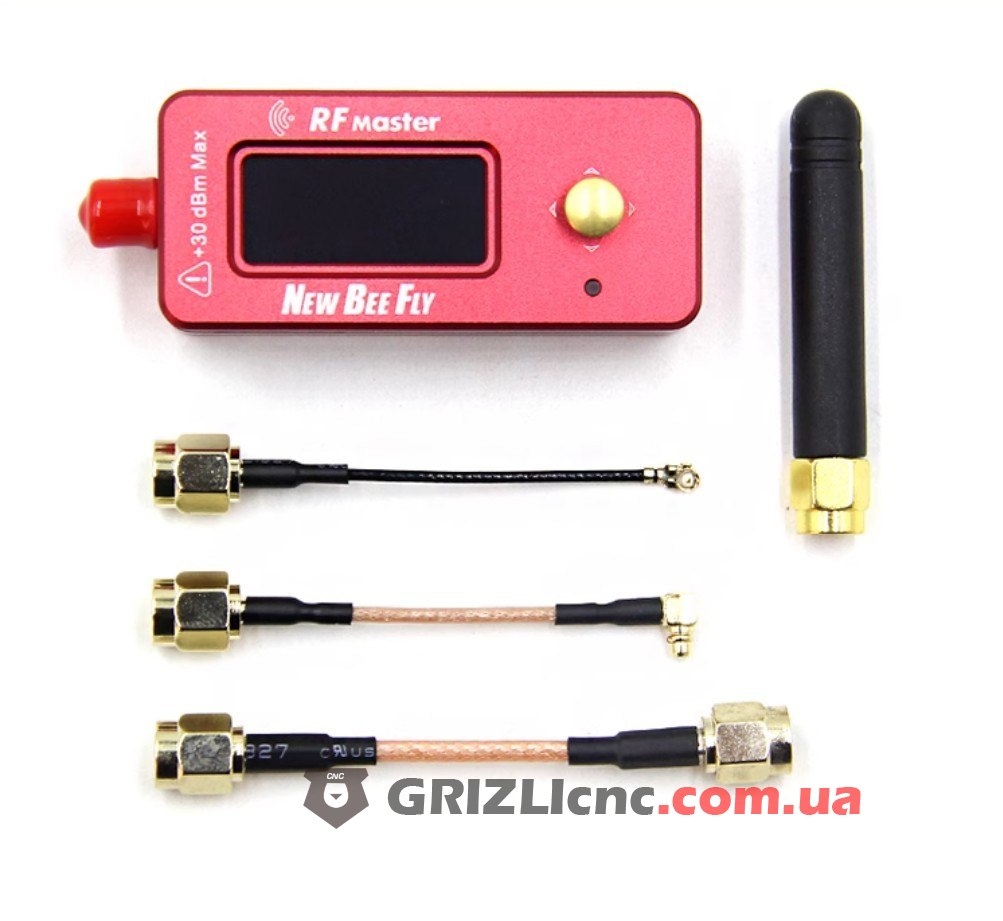

NEW BEE FLY RF Master V1.0 это портативный измеритель мощности радиосигнала. Чаще всего им измеряют выходную мощность видеопередатчиков и модулей передачи данных FPV. Диапазон измерения от -55 до +30 дБм, встроенный аттенюатор на 30 дБ переключается автоматически. Прибор работает от встроенного аккумулятора, а через кабель USB-C передаёт результаты на компьютер, где по ним строят графики. В комплекте прибор, антенна и переходные кабели SMA.
Что такое RF Master

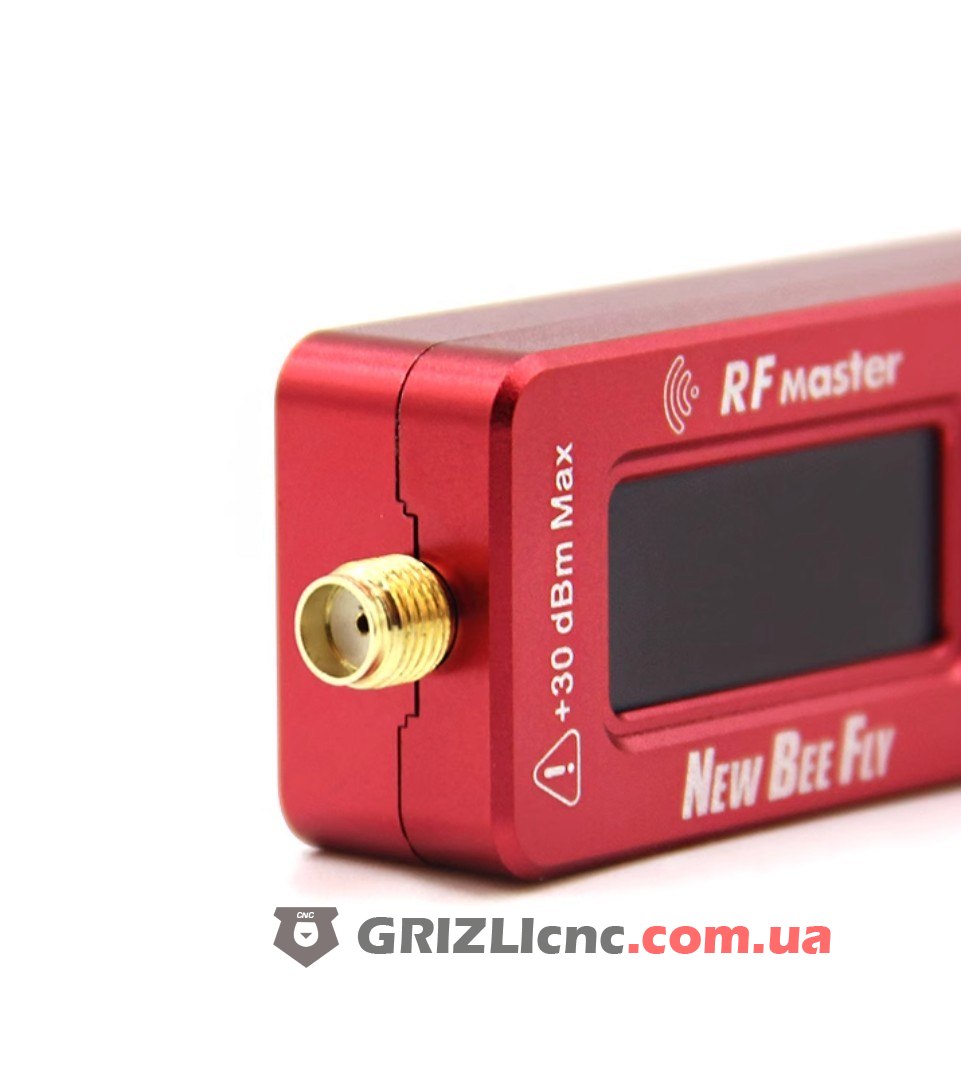

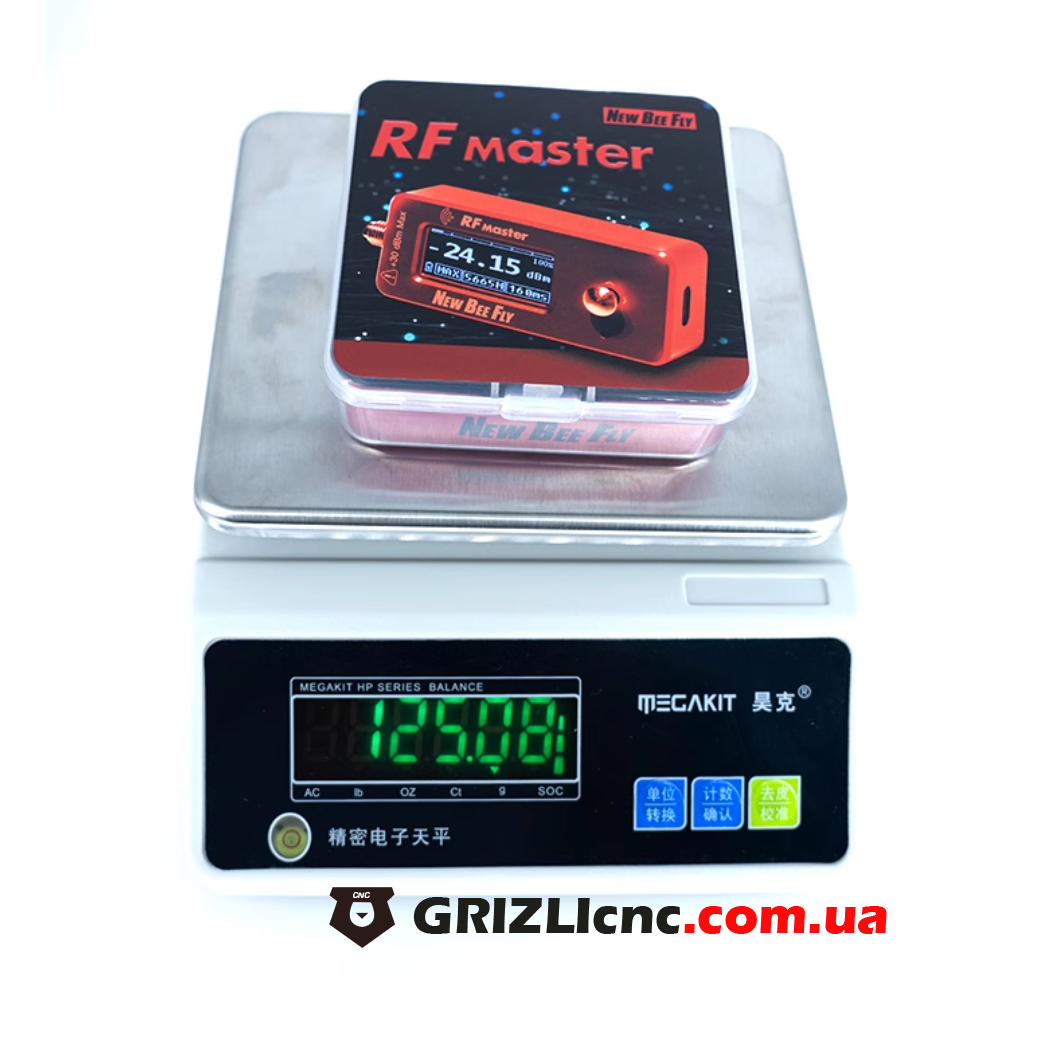

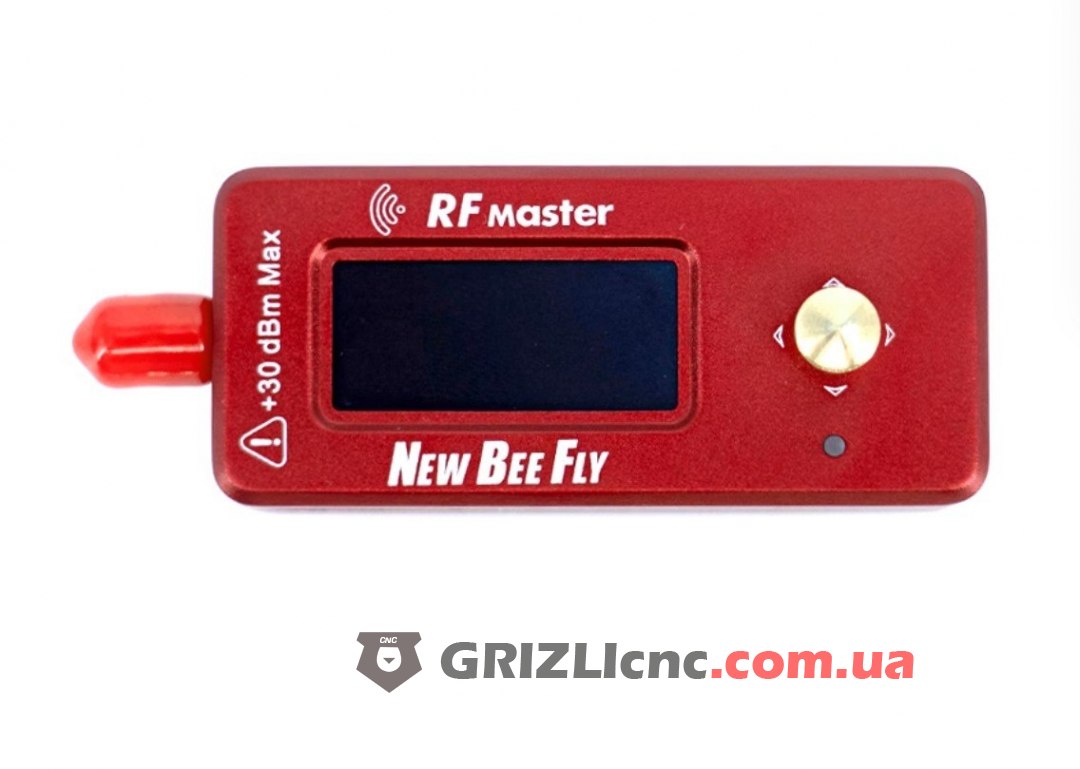

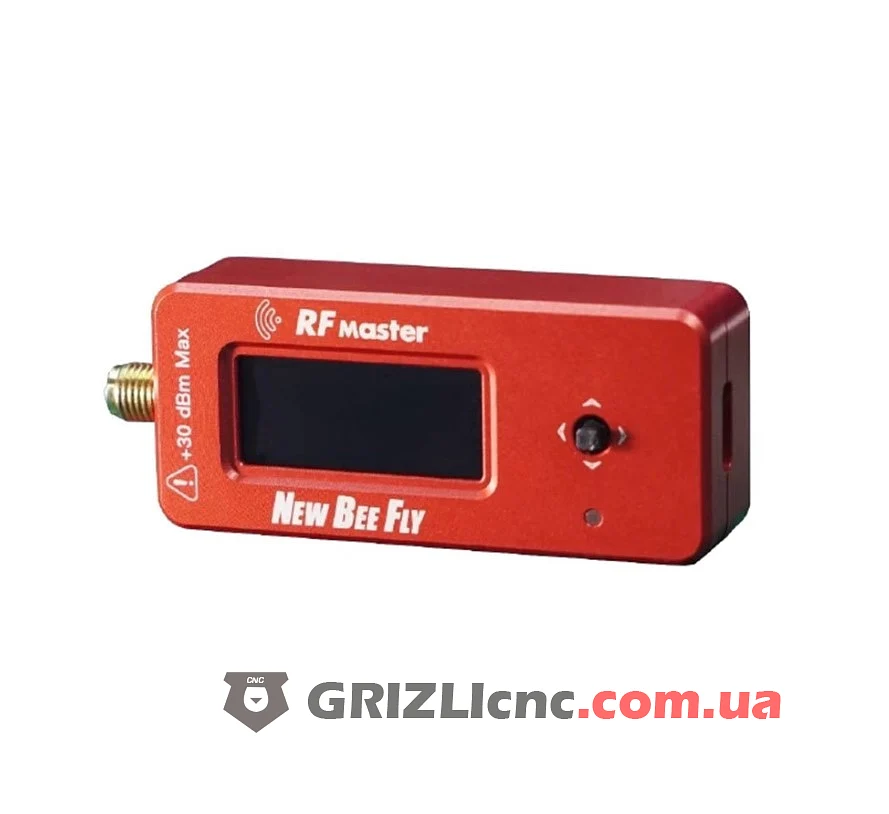

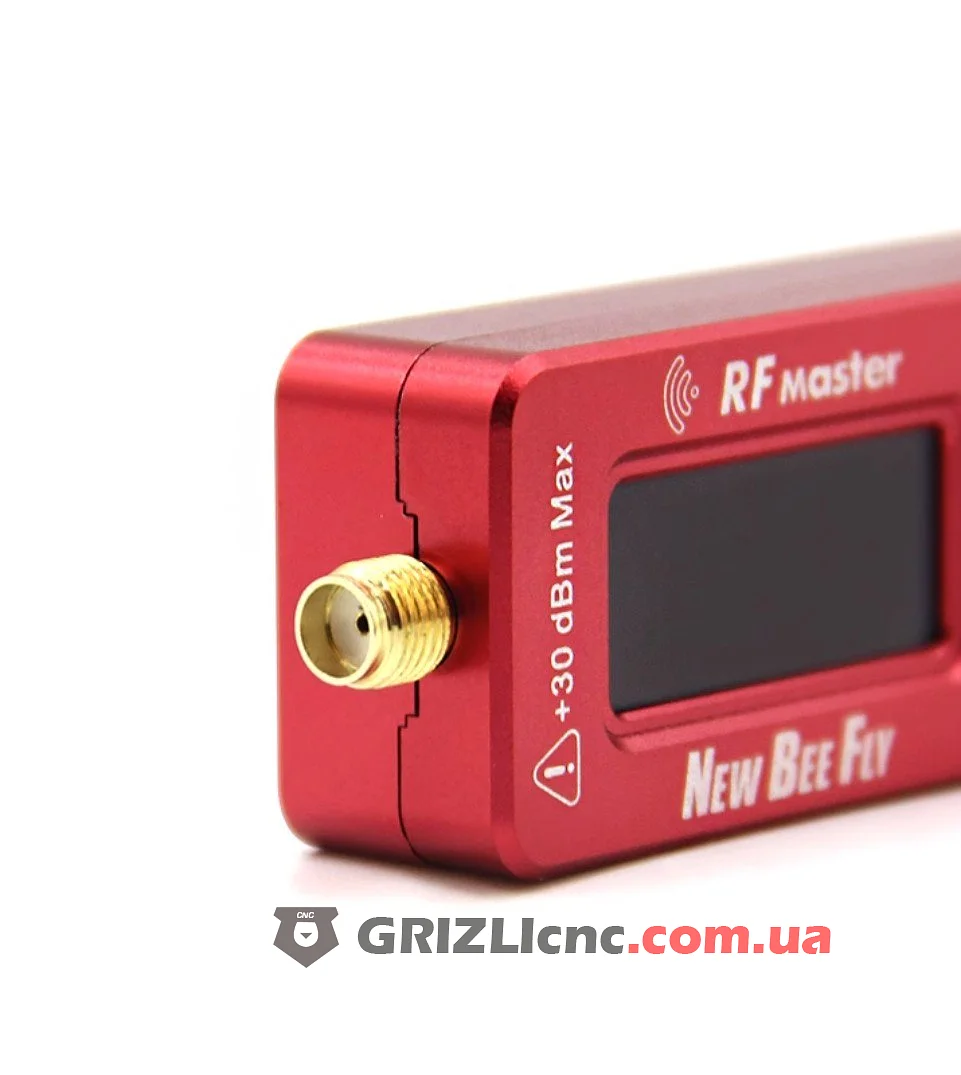

Корпус из алюминиевого сплава размером 59x26x16 мм, масса 37.5 г. Радиочастотный вход с разъёмом SMA (гнездо), рядом на корпусе надпись +30 dBm Max. Яркий OLED экран 128x64 точки обновляется с частотой до 100 Гц, мощность прибор считывает 1000 раз в секунду. Управление одной пятипозиционной кнопкой, вложенных меню нет. Поддерживается внешний аттенюатор.
Экран и режимы измерения
- Span Time. Период, за который прибор обрабатывает считанные каждую миллисекунду данные и обновляет экран: 10, 20, 40, 80 или 160 мс.
- Frequency. Частота источника. Детектор даёт разную погрешность на разных частотах, поэтому для частых частот заложена поправка, и частоту нужно задать.
- AVG. Среднее значение за период Span Time, подходит для видеопередатчиков.
- PEAK. Пиковое значение за период, подходит для импульсных сигналов.
- MAX. Экран удерживает максимум с момента входа в режим или сброса.
- Единицы. мВт или дБм, производитель рекомендует дБм.

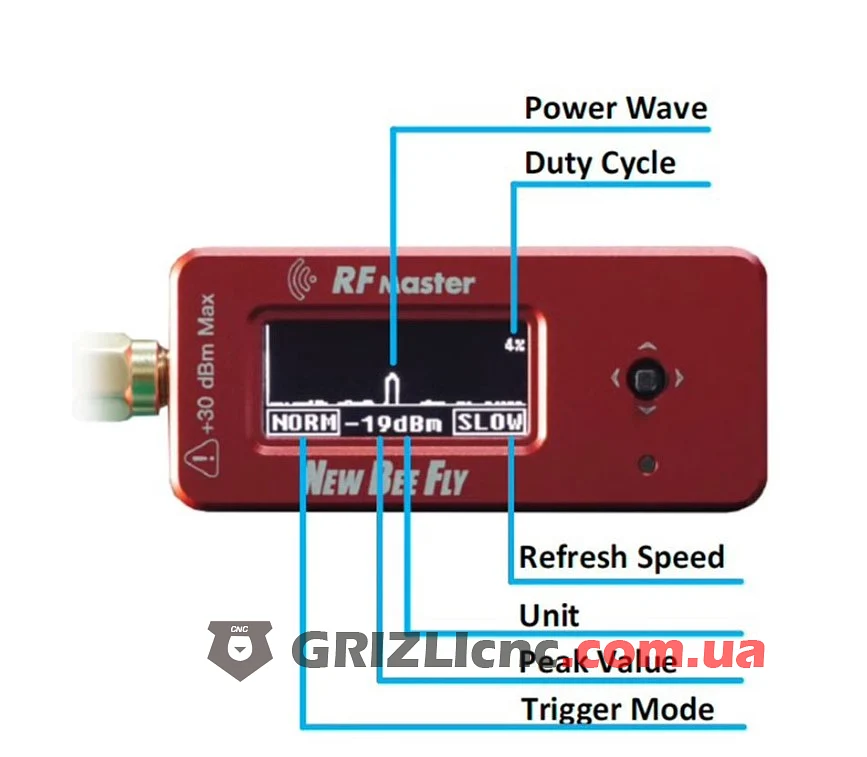

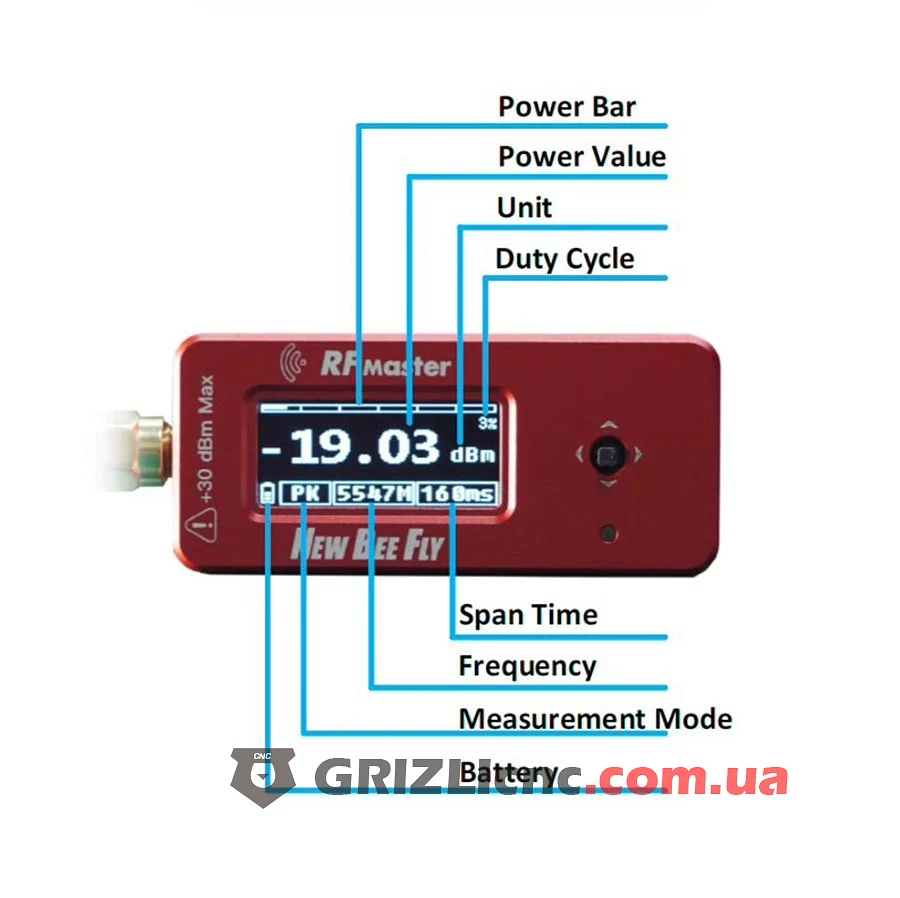

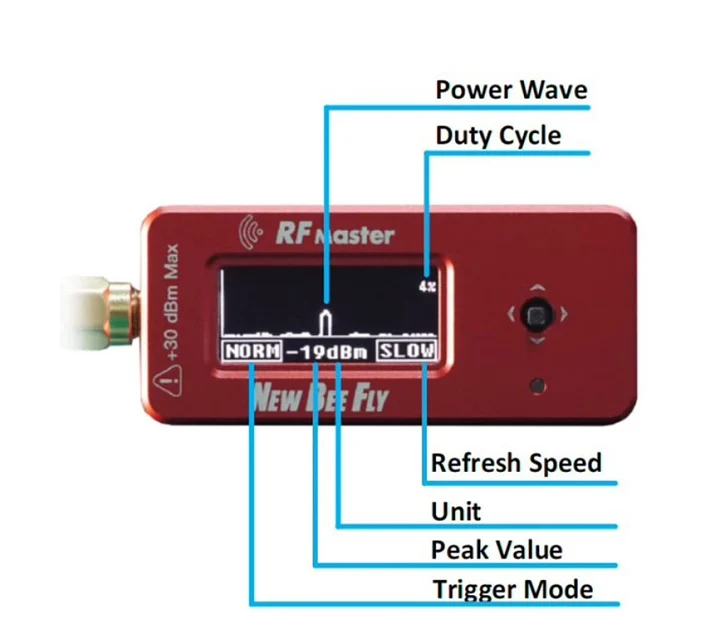

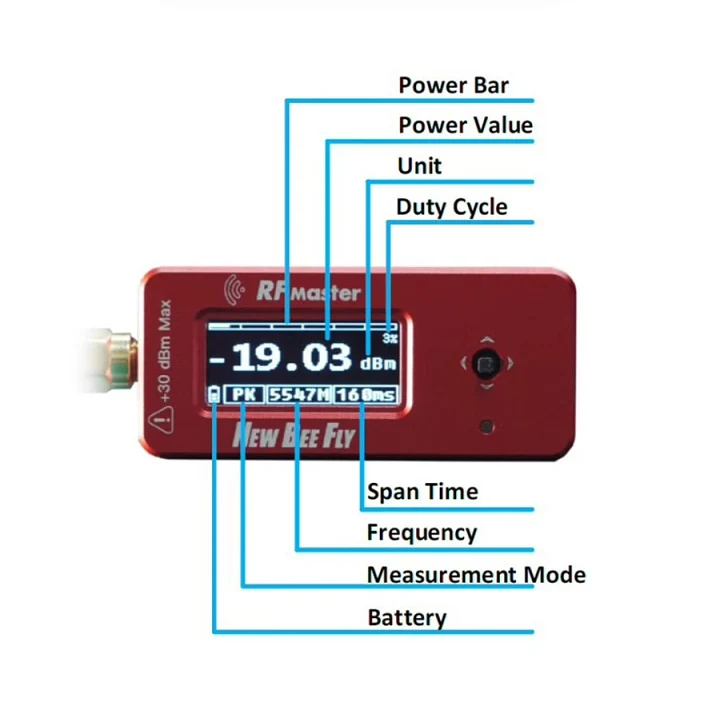

На экране также видны полоса и значение мощности, коэффициент заполнения сигнала и заряд аккумулятора. Второй экран показывает форму сигнала во времени, коэффициент заполнения, пиковое значение, единицы, скорость обновления и режим запуска.
Питание

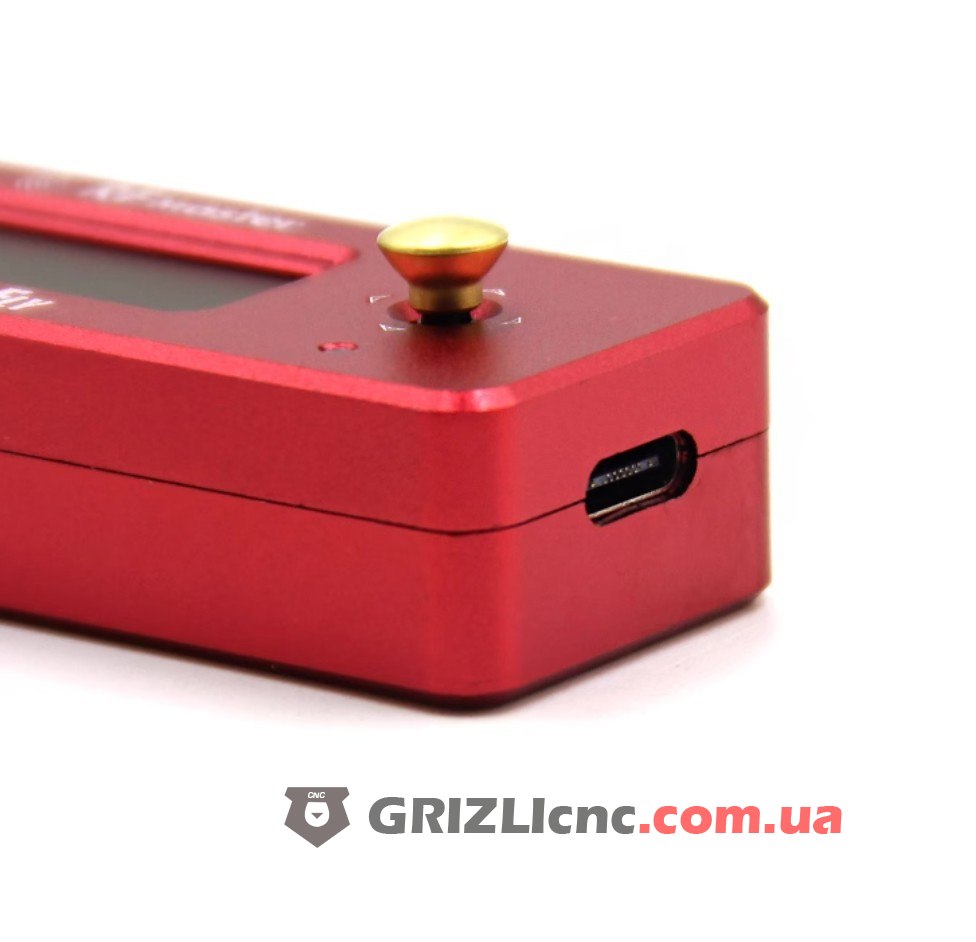

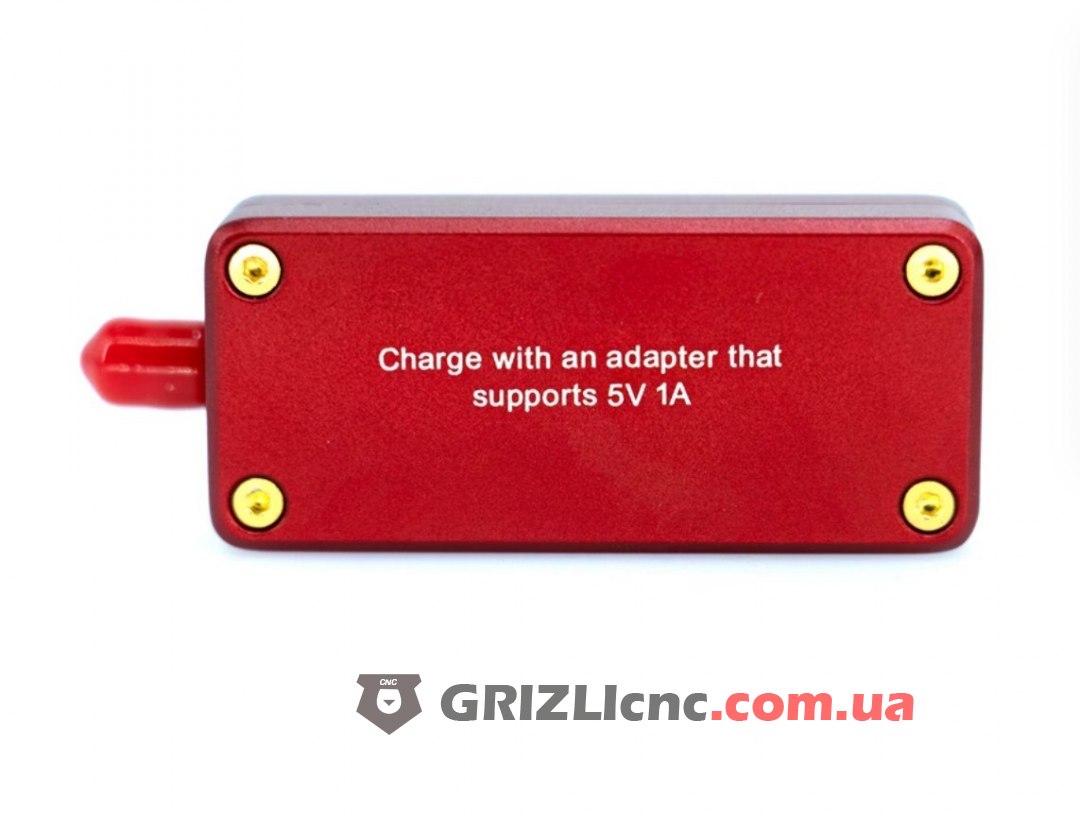

Встроенный литий-полимерный аккумулятор 3.7 В 400 мАч заряжается через USB-C от зарядного устройства 5 В 1 А. При полном заряде на экране три деления, во время зарядки деления заполняются по кругу. При разряде прибор отключается сам. Включение и выключение удержанием центра кнопки. Прибор выключается автоматически, если кнопку не нажимали больше 3 минут и он не подключён к компьютеру.
Рекомендации
- Задайте частоту передатчика перед замером.
- Для видеопередатчика выбирайте AVG, для пакетного сигнала модуля управления PEAK.
- Передатчик мощнее 30 дБм (1 Вт) подключайте только через внешний аттенюатор.
- Не включайте передатчик без антенны или прибора на выходе.
