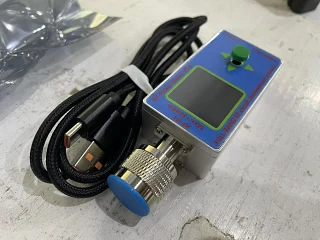

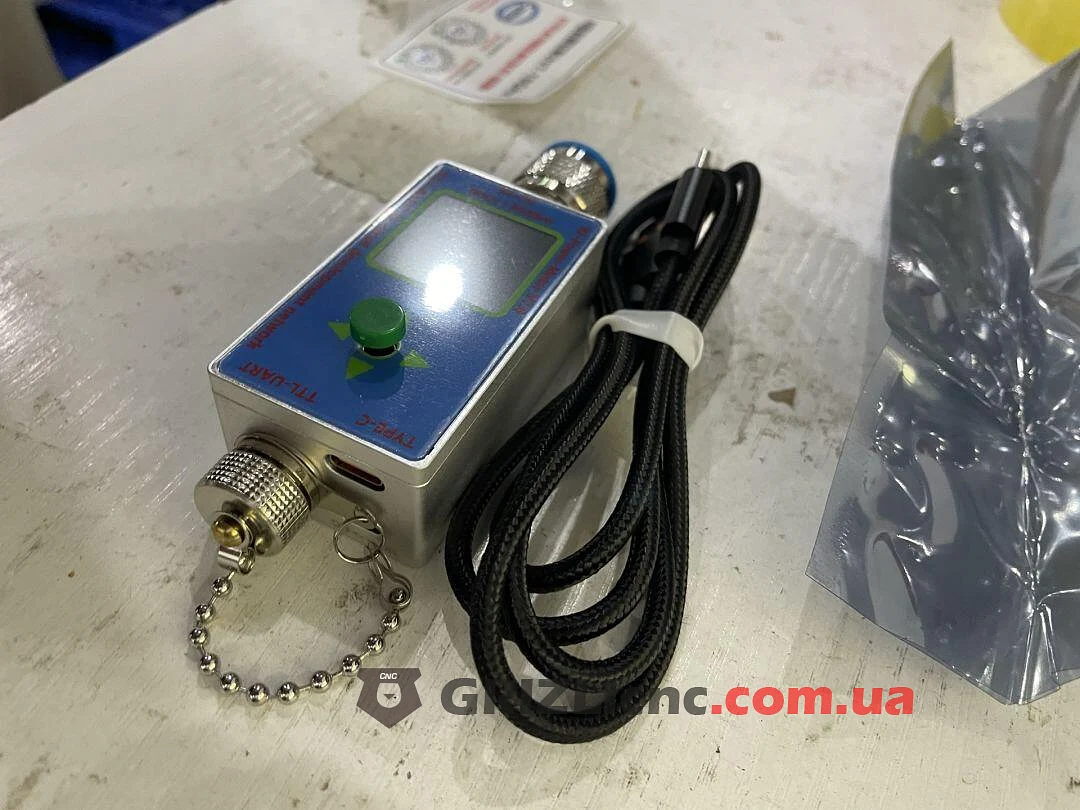

RF Power Meter V7 - Измеритель мощности радиосигнала 0.1мГц - 10ГГц

Серия RF Power Meter V7.0 представляет собой высокопроизводительный и недорогой портативный измеритель мощности радиосигнала. Обеспечивает питание 5 В и высокоскоростную передачу данных через TYPE-C. Простой и удобный в использовании, компактный размер, удобство переноски, стабильная работа, высокая точность, предустановленное смещение, широкий динамический диапазон и высокая скорость измерения. Программное обеспечение, поставляемое с этим измерителем мощности, позволяет пользователям настраивать его на ПК и упрощает запись и обмен данными.

Преимущества RF Power Meter V7.0 RF - измерителя уровня мощности радиосигнала:

• Поддерживает различные высокоскоростные динамические захваты данных с максимальной скоростью 500 Кбит/с (2 мкс) в случае сбора данных с верхнего компьютера;
• Поддерживает функцию сбора радиочастотного сигнала до 10 ГГц;
• Встроенный цифровой программируемый аттенюатор (0–31,75 дБ). Максимальная входная мощность, измеренная с помощью цифрового аттенюатора, составляет 30 дБм (1 Вт), динамический диапазон: от +30 дБм до -60 дБм.

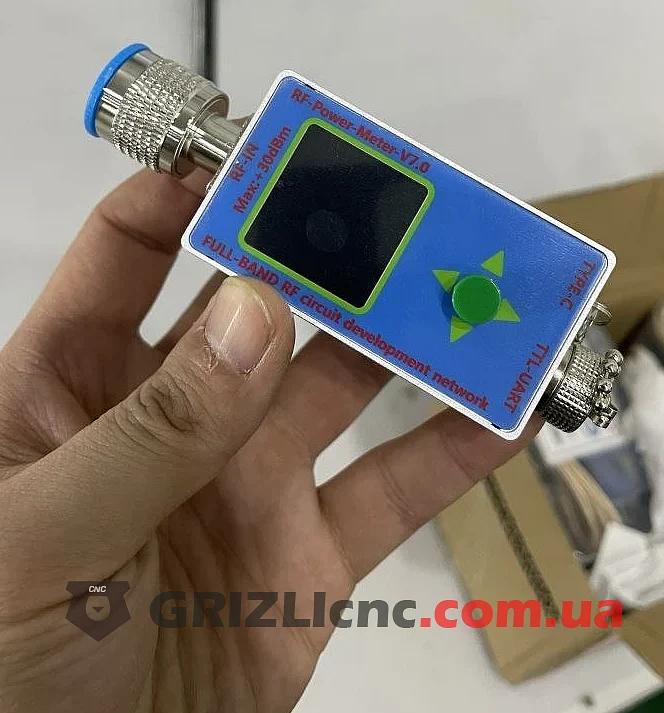

• Измеритель мощности V7.0 оснащен 1.3-дюймовым TFT-ЖК-дисплеем и встроенной литиевой батареей, которую можно использовать в автономном режиме;

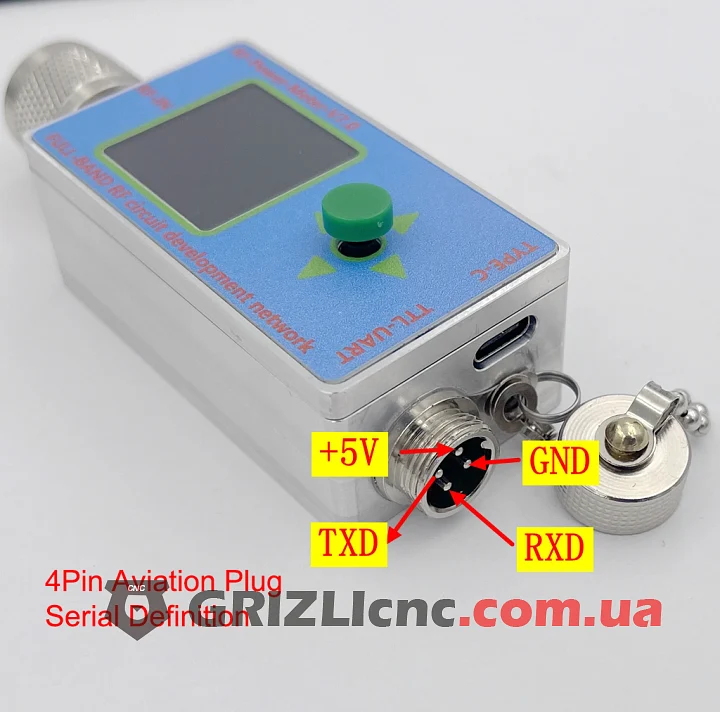

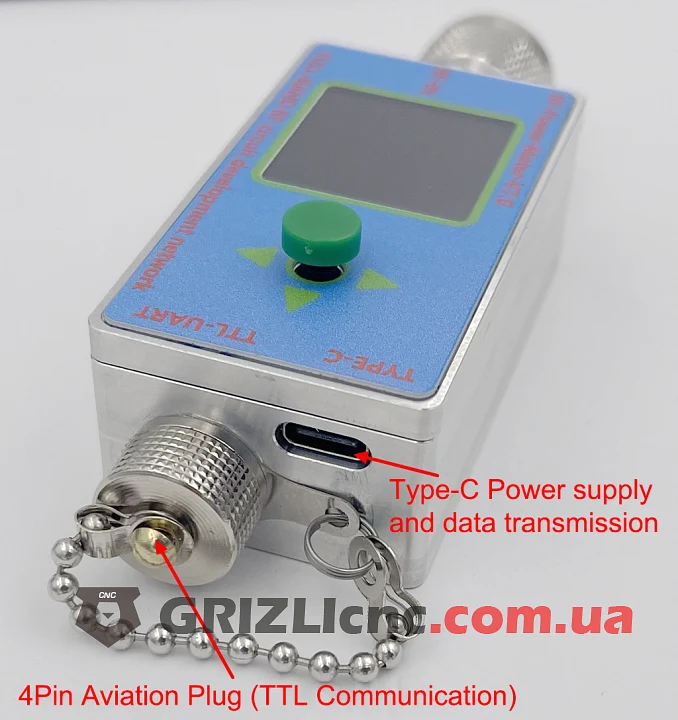

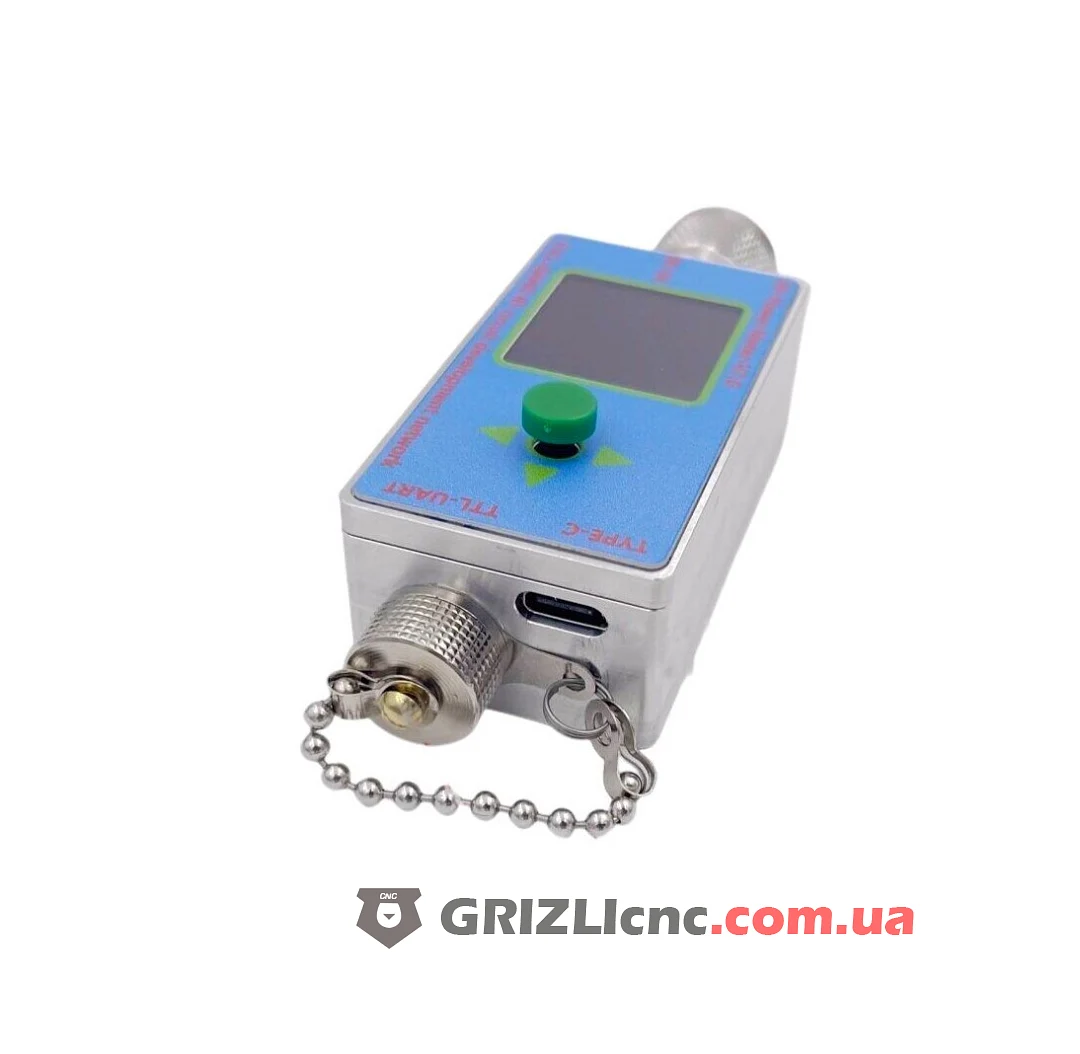

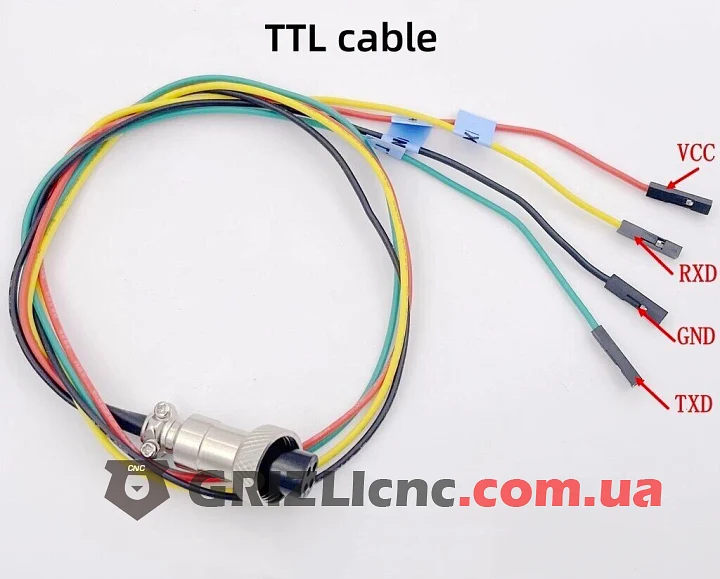

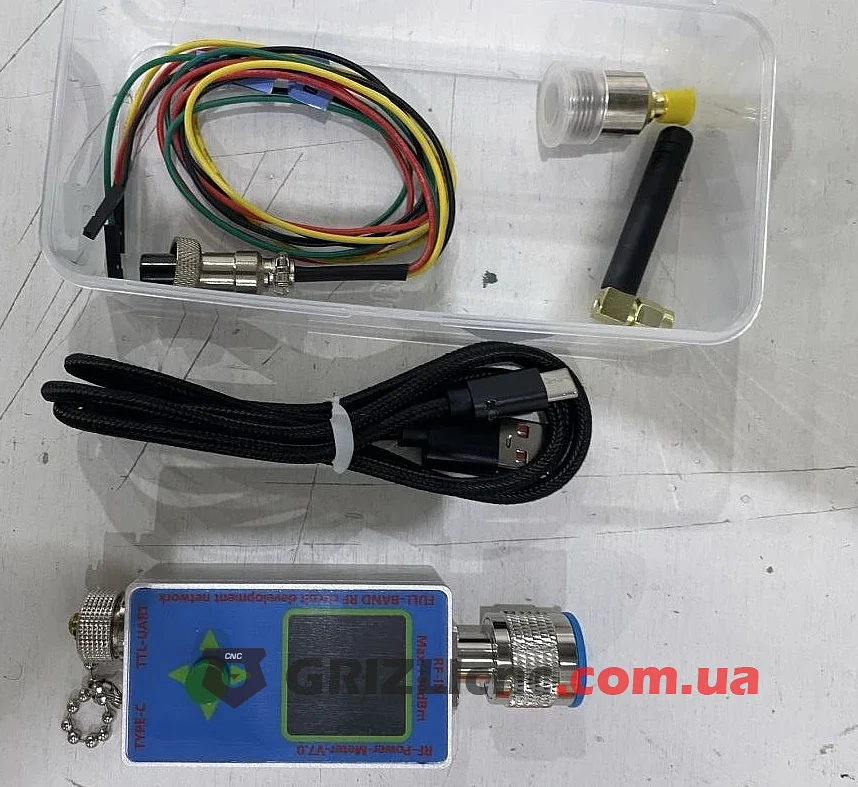

• Он использует 4-портовый авиационную вилку для обеспечения функций чтения и записи последовательного порта TTL, а также обеспечивает режим одиночного и непрерывного чтения данных.

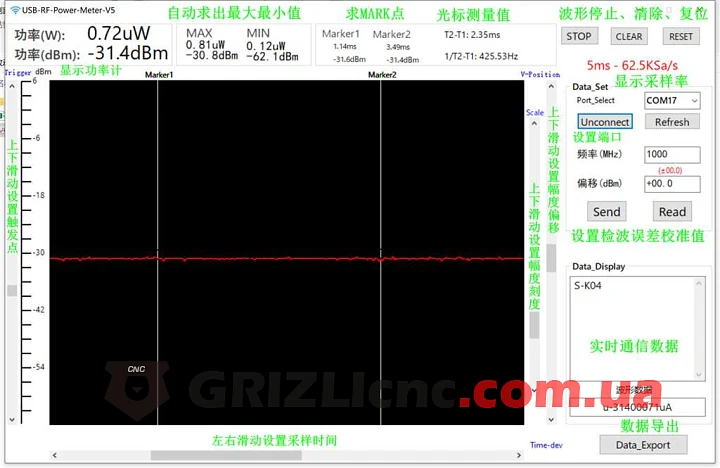

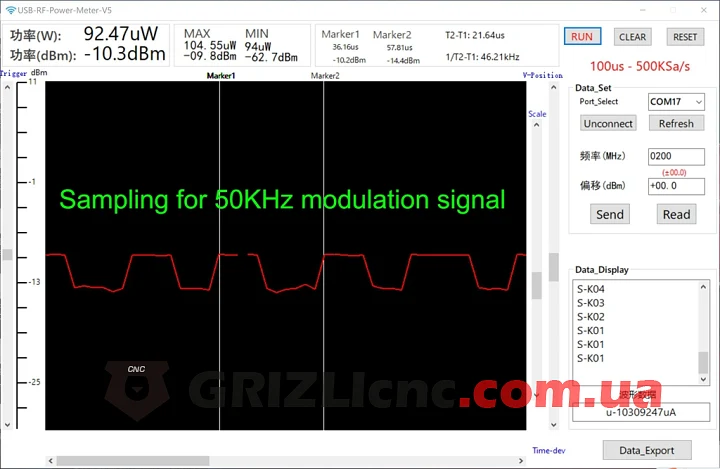

• Главный компьютер имеет 2 функции курсора MARK, что удобно для измерения ширины импульса модуляции; он может автоматически находить максимальное и минимальное значения; максимальная глубина хранения составляет 500 точек; он поддерживает функции паузы, сохранения и экспорта.

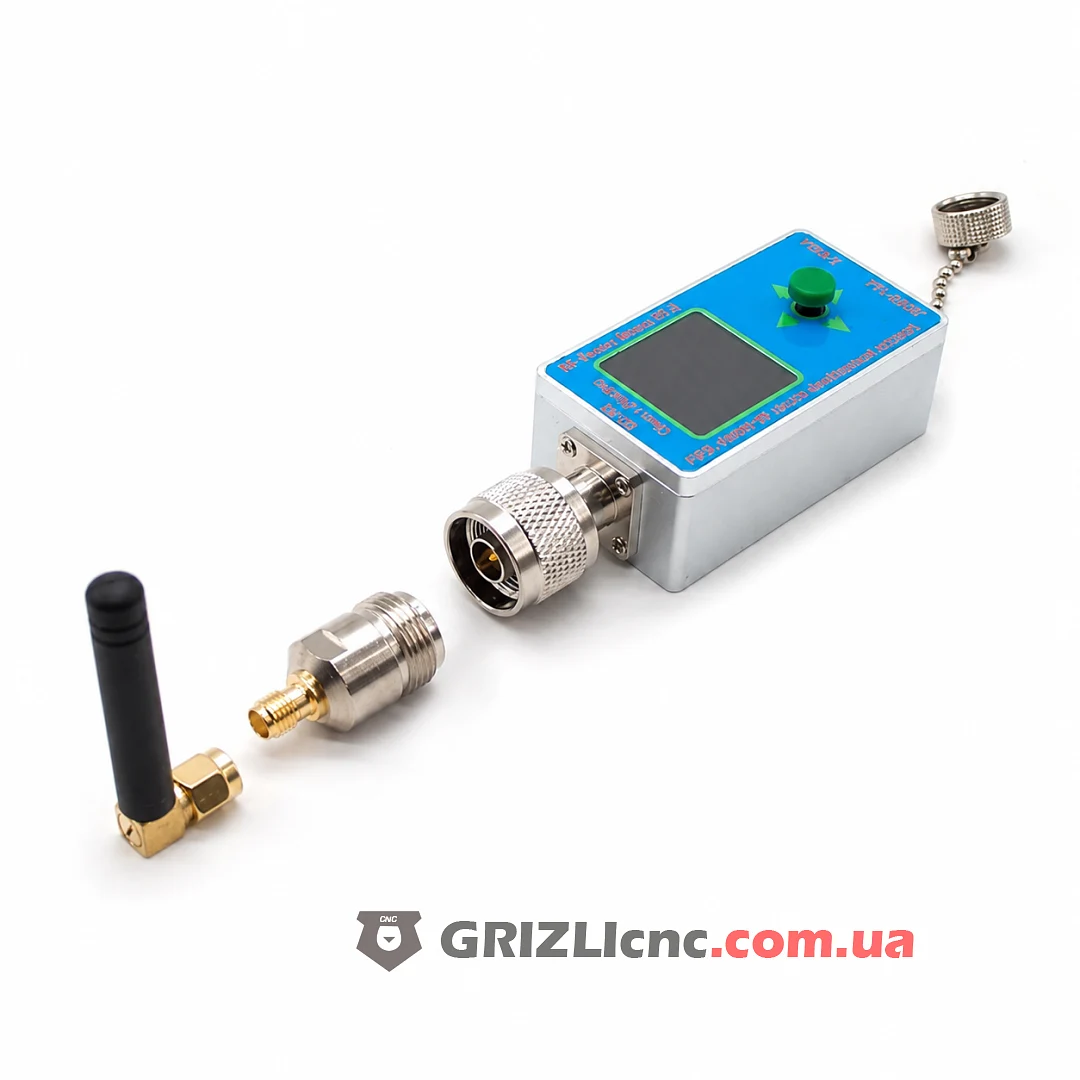

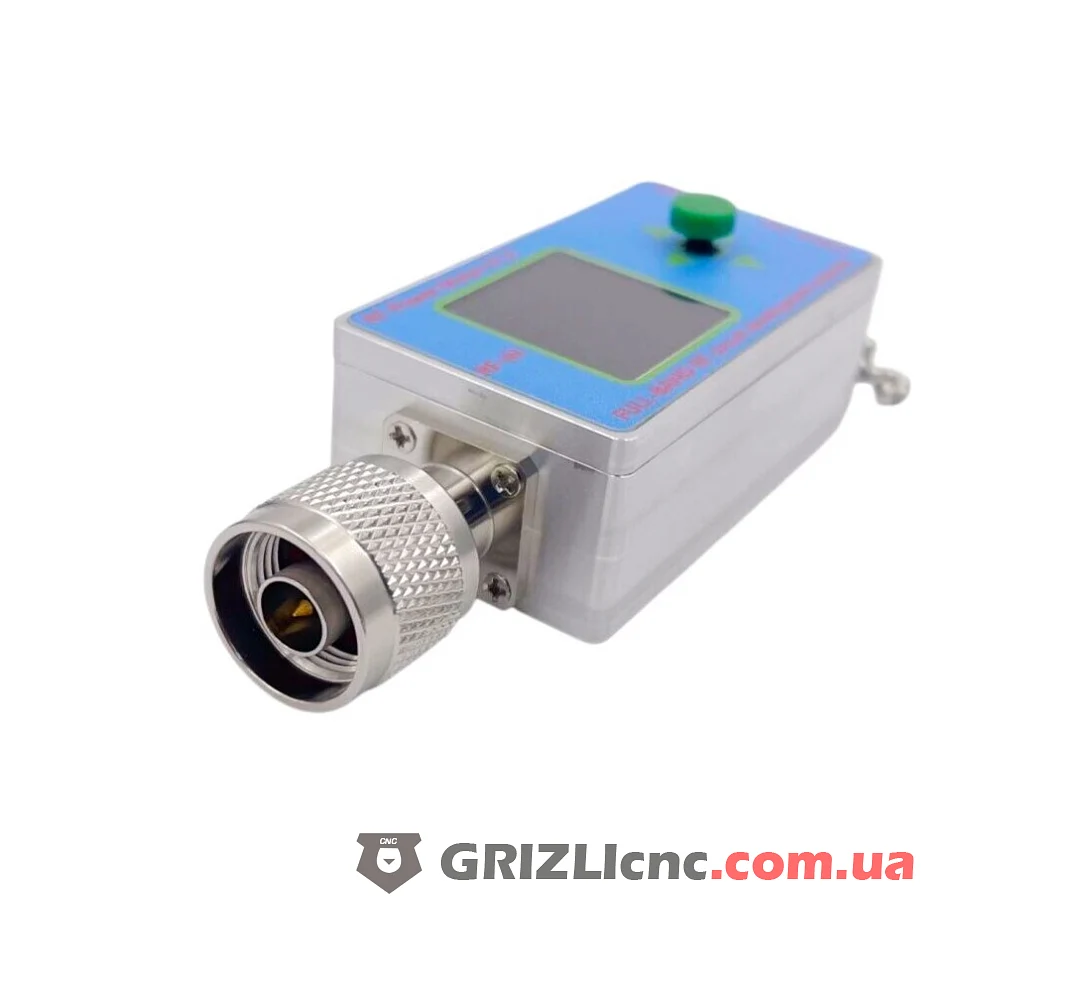

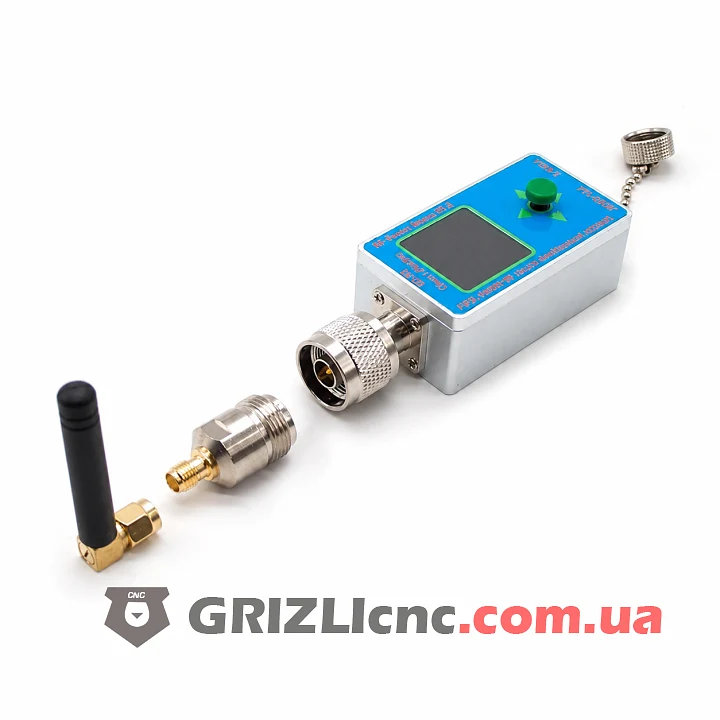

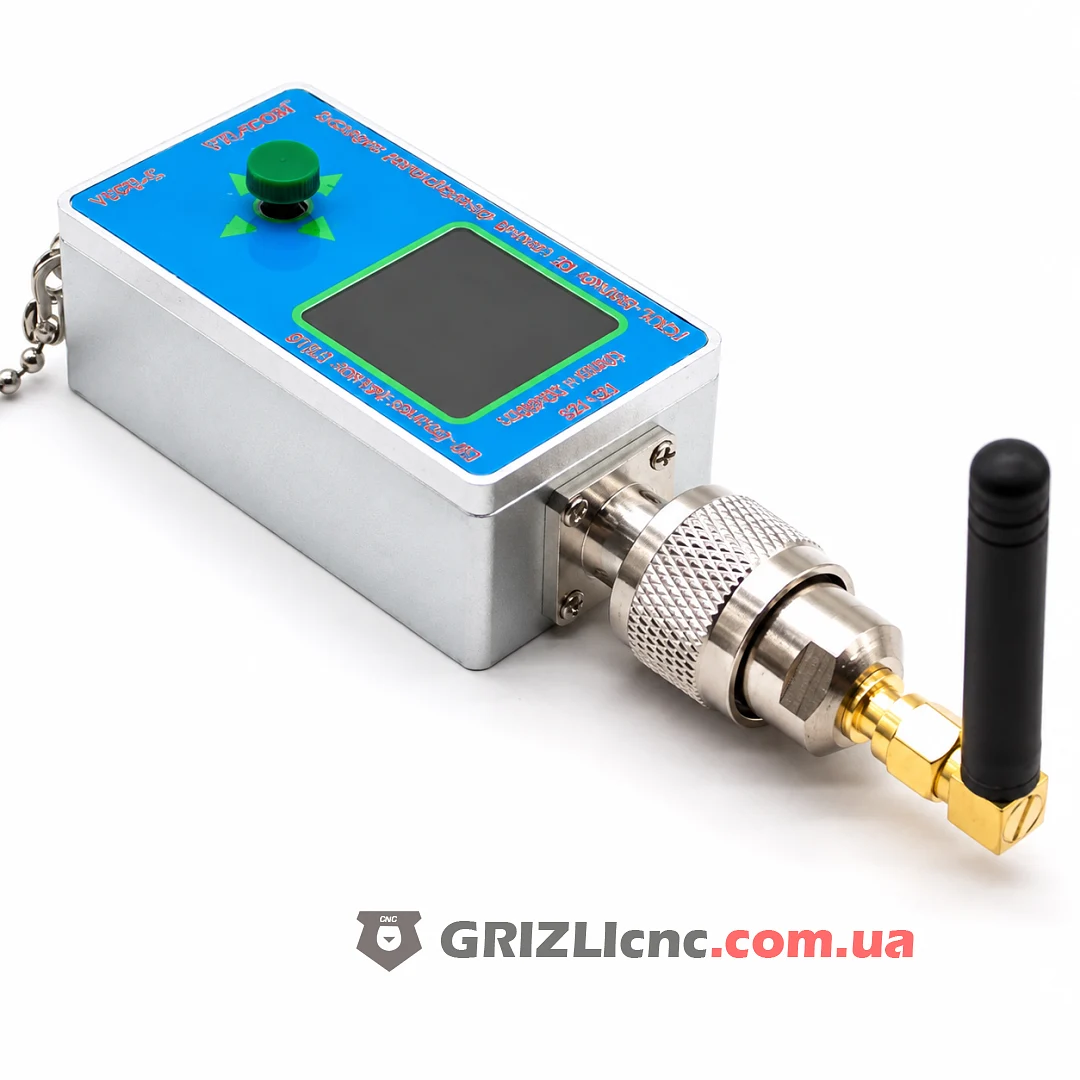

• Интерфейс RF-входа: штекер N-типа.

Функция управления

• Процесс включения: проверьте, находится ли переключатель аккумулятора в положении «ВКЛ», затем нажмите среднюю кнопку на панели, а затем нажмите и удерживайте клавишу направления вправо.
• Процесс выключения: нажмите и удерживайте среднюю кнопку, чтобы включить машину.
• Процесс сохранения выбранных настроек: двойное нажатие на среднюю кнопку.

Применение измерителя уровня радиосигнала:

• Калибровка радиочастотных приборов;
• Обнаружение и обслуживание радиочастотного оборудования;
• Измерение коэффициента стоячей волны радиочастотной цепи (добавление моста обратной связи);
• Измерение обратных потерь радиочастотной цепи;
• Обнаружение помех между устройствами беспроводной связи;
• RSSI (индикация уровня принимаемого сигнала) и определение уровня мощности передачи;
• Оценка производительности ступенчатого аттенюатора;
• Измерение коэффициента усиления усилителя и затухания сети;
• Измерение прямой и отраженной мощности в направленных ответвителях;
• Измерение мощности сигналов GSM с использованием GMSK модуляции*;

Технические показатели RF Power meter:

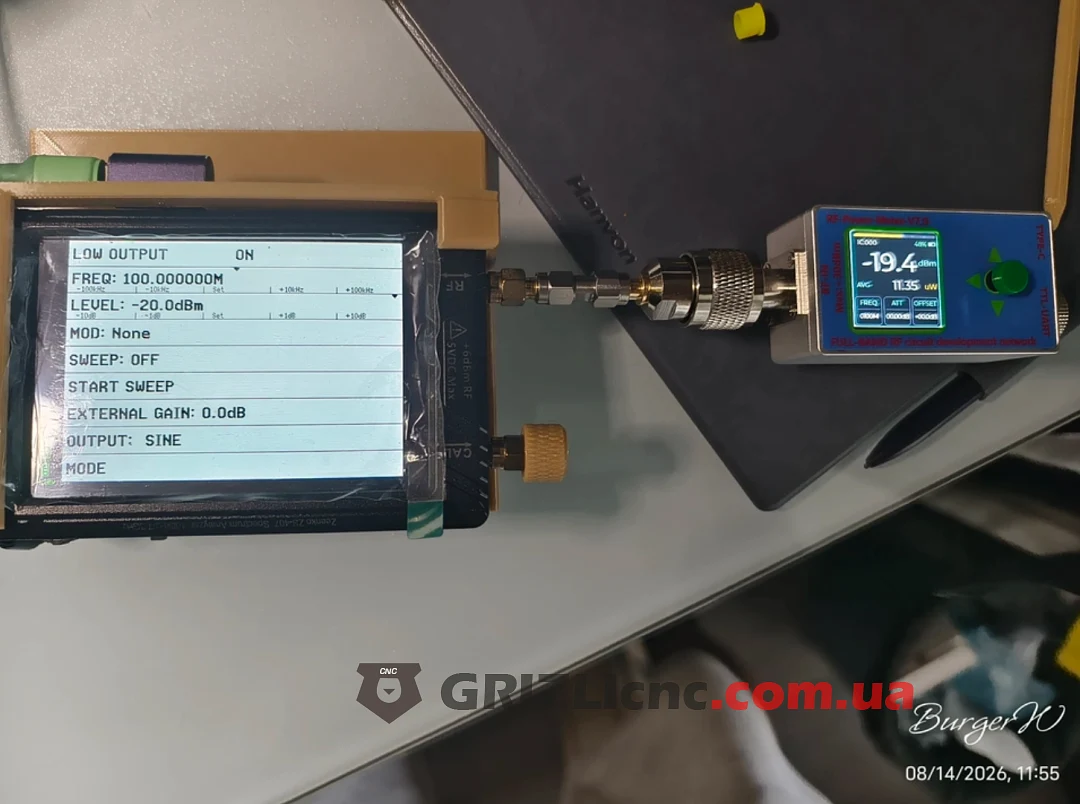

• Диапазон измерения мощности от -60 до +30 дБм (от 0 до -40 дБм имеет хорошую линейность. Когда входной сигнал превышает 0 до +30 дБм, вы можете установить внутренний аттенюатор с числовым программным управлением ATT = 30 дБ, OFFSET = + 30 дБ.
• Разрешение по мощности измерения ±0,1 дБм;
• Диапазон частот измерения: 100кГц–10 ГГц (разные модели имеют разные диапазоны частот);
• Входное сопротивление: 50 Ом;
• Динамический диапазон: 90 дБ;

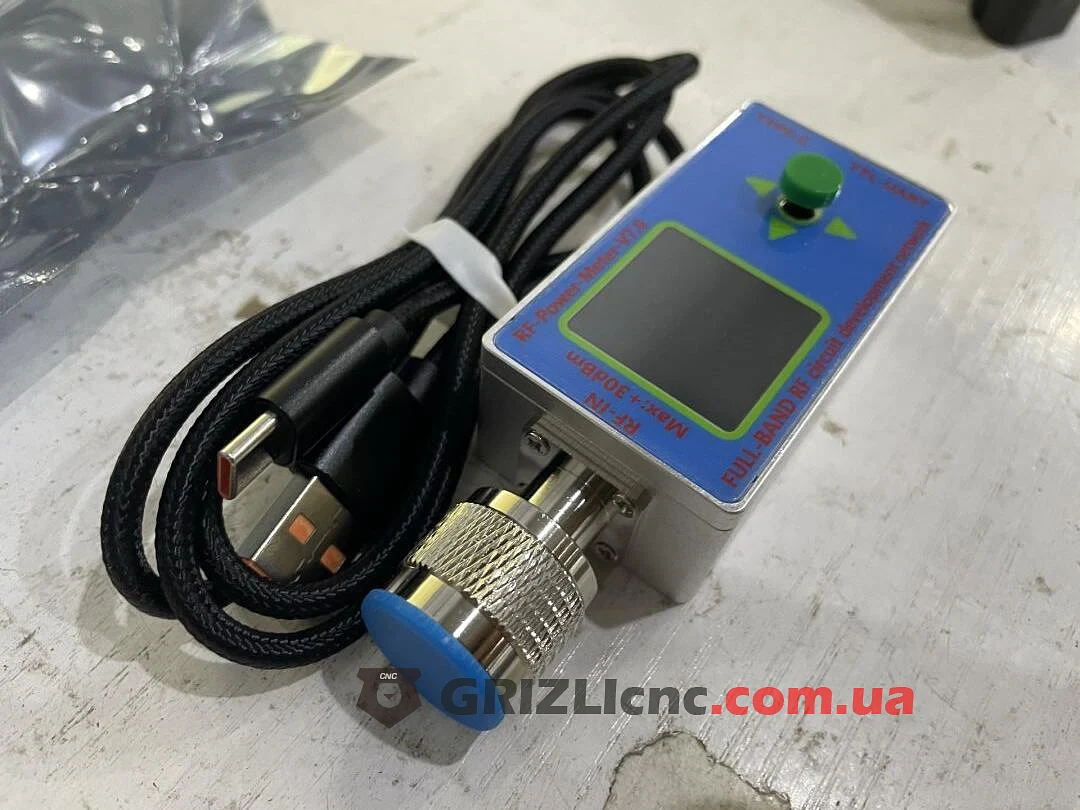

• Рабочее напряжение 5 В постоянного тока (питание от линии TYPE-C);
• Ток зарядки: 300 мА;

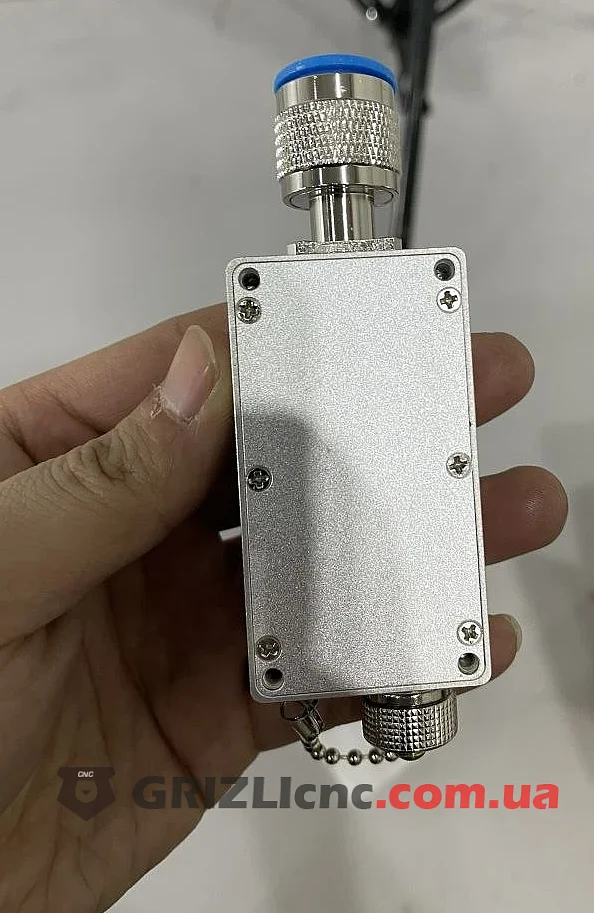

• 66*36*24 мм (исключая выступающую головку N, подробную информацию см. на механическом чертеже). Корпус состоит из корпуса из алюминиевого сплава, полностью обработанного на станке с ЧПУ, а вес составляет менее 100 г.

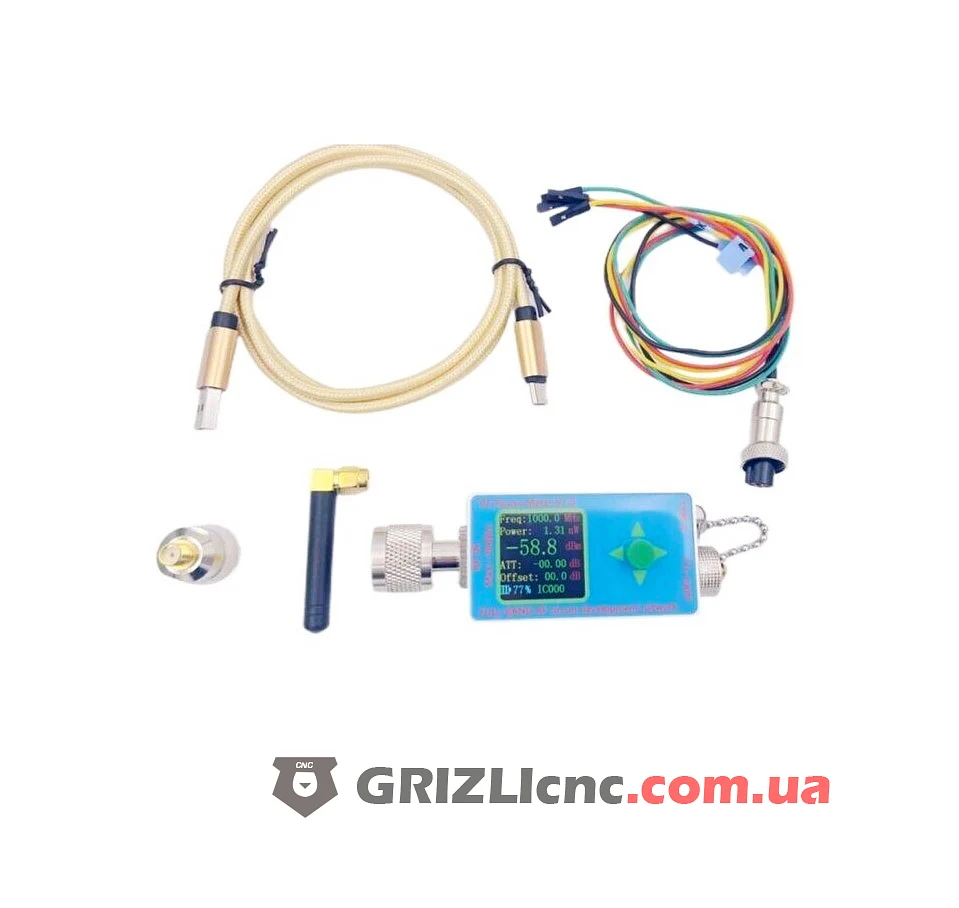

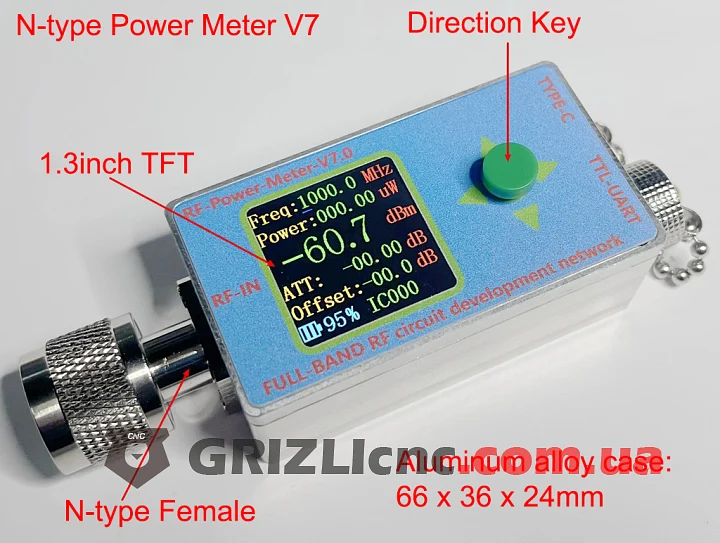

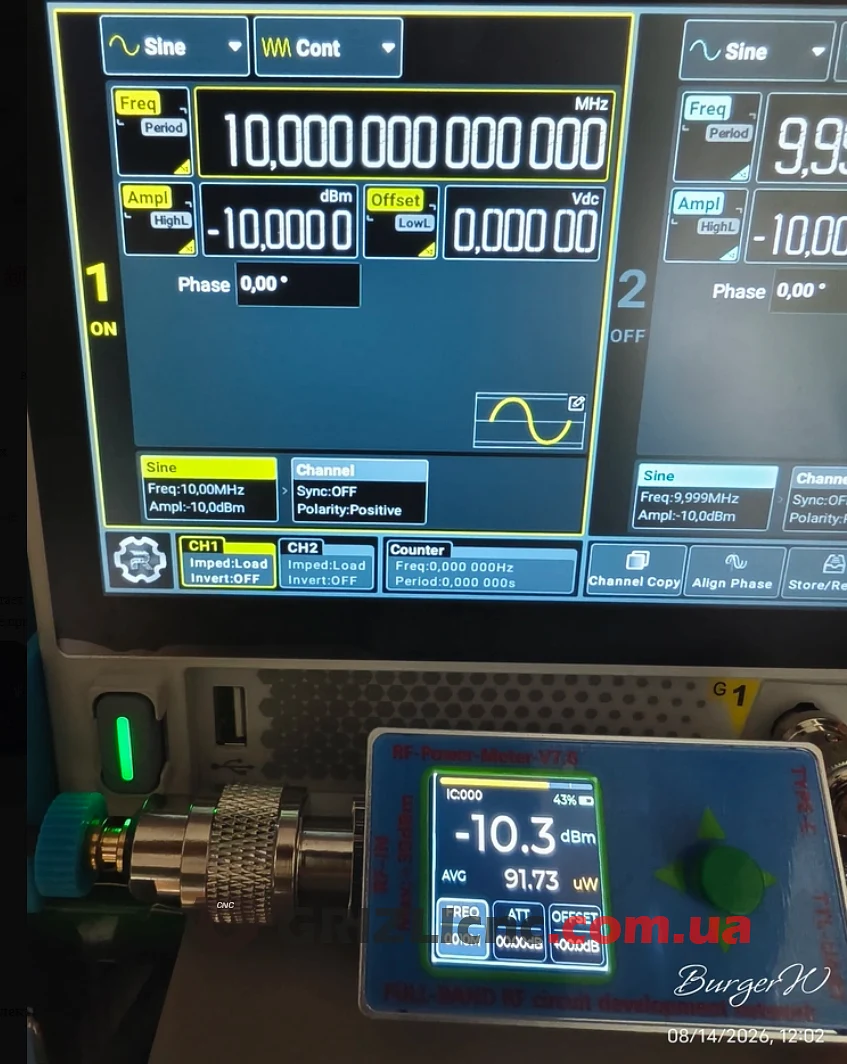

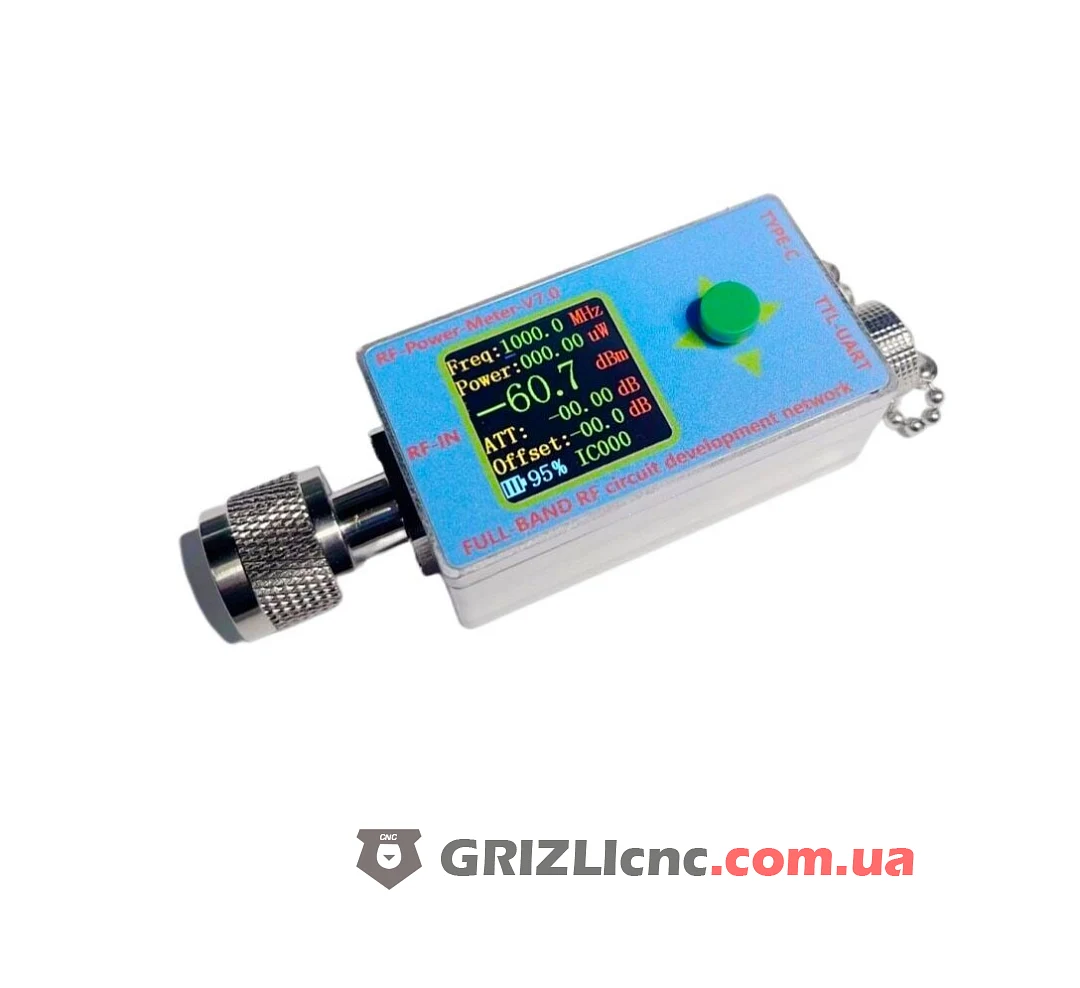

Описание информации на TFT-дисплее:

Freq: Настройка частоты. Эти данные вводятся с помощью клавиш и используются для калибровки ошибки обнаружения на разных частотах. Это не значение, измеряемое измерителем мощности.

Power: единица измерения измеренной мощности, Вт.

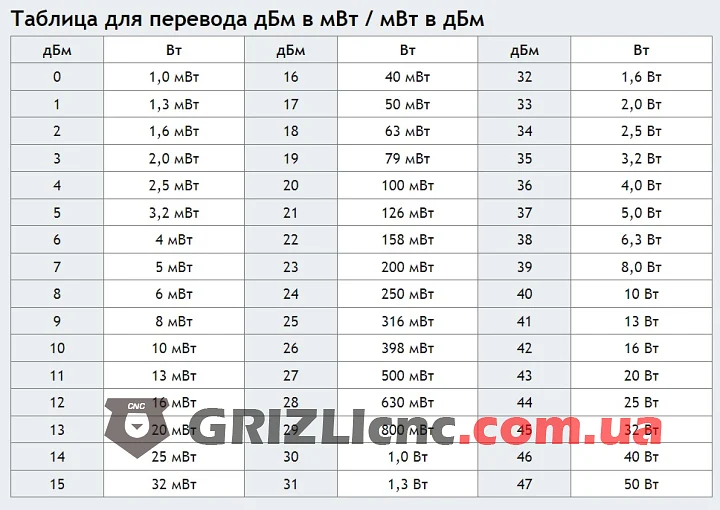

dBm определяется как милливатт. 0dBm = 1mW; 30dBm = 1000mW;

ATT: значение внутреннего аттенюатора измерителя мощности с числовым управлением. Диапазон затухания: от 0 до 31,75 дБ. Это значение необходимо установить при измерении сигналов более 0 дБм, что повышает точность измерения. При измерении сигналов мощностью более 0dBm(1mW) это значение необходимо установить для повышения точности измерений.

• Для сигнала мощностью 1000mW (30dBm) устанавливается ATT=-30dB, Offset=30dB.
• Для сигнала мощностью 800mW (29dBm) устанавливается ATT=-30dB, Offset=30dB.
• Для сигнала мощностью 400mW (26dBm) устанавливается ATT=-30dB, Offset=30dB.
• Для сигнала мощностью 25mW (14dBm) устанавливается ATT=-20dB, Offset=20dB.
• Для сигнала мощностью 4000mW (36dBm), используется вшнешнего аттенюатора на 30dB, устанавливается ATT=-10dB, Offset=40dB. Внутренний и внешний атенюатор можно использовать вместе, сложив их значения.

Offset: значение настройки линейного смещения. Устанавливается на величину ATT для корректного отображения Power.

Функции параметра Offset:

1. при добавлении АТТ нужно задать смещение через offset;
2. Калибровка ошибки интерфейса;
3. если усилитель добавлен извне или имеется стандартный источник сигнала, относительную погрешность можно установить с помощью этого значения.

Автономный режим (TFT-ЖК-дисплей и последовательная связь TTL используются для отображения и передачи данных без использования высокоскоростного режима верхнего компьютера):

- Скорость передачи данных помощника последовательного порта установлена на 115200 (обратите внимание на пробел при отправке команд с помощью помощника последовательного порта)

- IC001+: команда R (запрос мощности); Т (остановка передачи мощности); X (значение настройки запроса); L (данные о мощности низкоскоростной передачи); S (высокоскоростная передача данных о мощности)
Пример: IC001+S: отправка данных через 10 мс.

- IC+SAVE+001+002: Измените адрес IC в следующем порядке: старый адрес и новый адрес.

- IC001+W ± 02,2+01,25+1000: изменение данных соответственно (можно выбрать положительный и отрицательный знак) значение OFFSET+значение ATT+значение FREQ
Если значение ATT не введено с шагом 0,25, нижний компьютер примет только значение до десятичной дроби. Например, если вы введете 03.89, нижний компьютер сохранит только значение ATT, равное 03.00.
Например, если скорость передачи данных равна 115200 бод, в конце всех значений должен быть пробел.

IC000+Р:
- Примечание. IC-адрес устройства по умолчанию — 000, а конечный символ — «Enter». Прочитайте значение мощности и получите следующие данные:
- Уровень: 60,8 дБм
- Мощность: 000,00 мкВт

IC000+Х:
- ATT (фиксированное значение аттенюатора): 00,00 дБ
- FREQ (значение частоты): 800 МГц
- OFFSET: - 0,0

IC000+L/IC000+S/IC000+T:
- IC000+L: прямая загрузка низкоскоростных данных (загрузка одних данных за 0,5 с)
- IC000+S: высокоскоростная прямая загрузка данных (загрузка одного данных за 1 мс)
- IC000+T: Низкоскоростная или высокоскоростная загрузка данных должна быть остановлена этой командой и вернуться к USART_ Stop:0.

IC000+W-10.0+20.25+0800:
- Запишите значение OFFSET+значение ATT+значение FREQ IC000. Значение смещения OFFSET составляет -10,0 дБ, значение затухания ATT внутреннего цифрового аттенюатора составляет 20,25, а частота составляет 800 МГц.
