Аттенюаторы используются для снижения уровня сигнала в высокочастотных (ВЧ) трактах. Они нужны при настройке, испытаниях и обслуживании радиопередающих устройств и других ВЧ приборов, а также при измерении коэффициентов передачи. Аттенюатор SMA 30 дБ 2 Вт работает на частотах до 8 ГГц и ослабляет мощность сигнала в 1000 раз.
Принцип работы аттенюатора
Основная функция аттенюатора в радиочастотном оборудовании это уменьшение уровня сигнала на входе или выходе устройства. Компактный аксессуар ставят между активным устройством и следующим компонентом ВЧ тракта. Поглощённая энергия превращается в тепло, поэтому у аттенюатора есть предел мощности, у этой модели он 2 Вт.
Конструкция

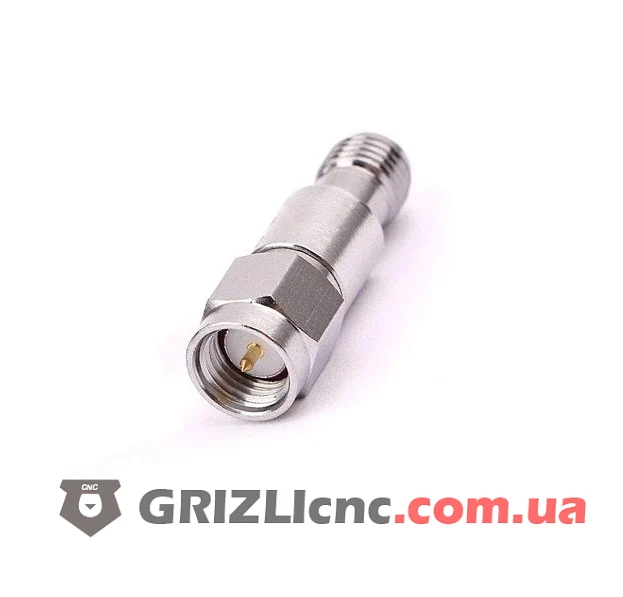

Металлический корпус с разъёмами SMA: с одной стороны штекер, с другой гнездо. Аттенюатор накручивают прямо на разъём передатчика или прибора, без переходников.

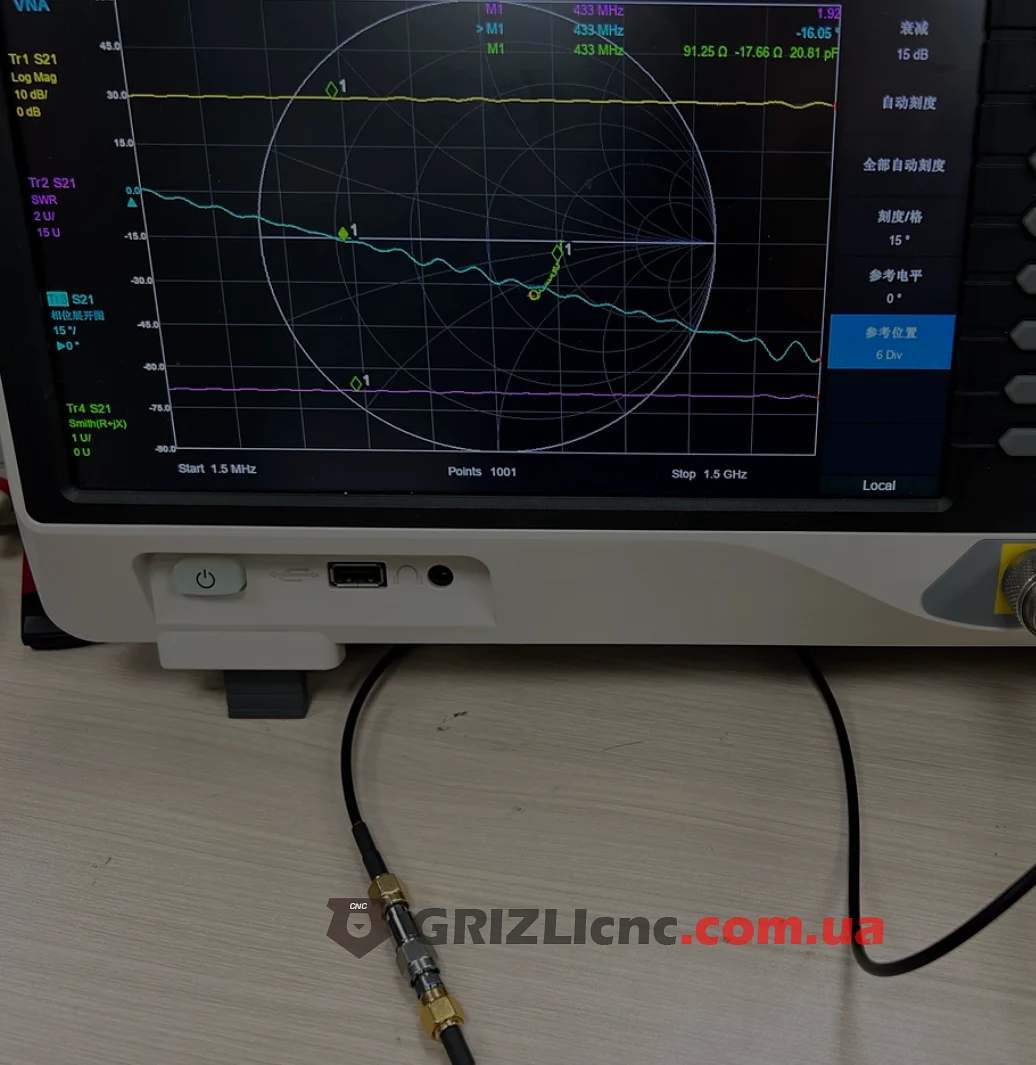

Сколько показывает прибор через аттенюатор 30 дБ
Затухание 30 дБ вычитается из уровня в дБм. Чтобы прибор показывал мощность передатчика, в его настройках вводят поправку 30 дБ.
| Передатчик |
дБм на входе |
дБм на приборе |
мВт на приборе |
| 2 Вт |
33 |
3 |
2 |
| 1 Вт |
30 |
0 |
1 |
| 600 мВт |
27.8 |
-2.2 |
0.6 |
| 25 мВт |
14 |
-16 |
0.025 |
Рекомендации
- Не подавайте на аттенюатор больше 2 Вт (33 дБм).
- Аттенюатор с разъёмами SMA, а не RP-SMA. Для передатчика с разъёмом RP-SMA нужен переходник.
- Не включайте передатчик без нагрузки: аттенюатор и прибор должны быть подключены до подачи питания.
