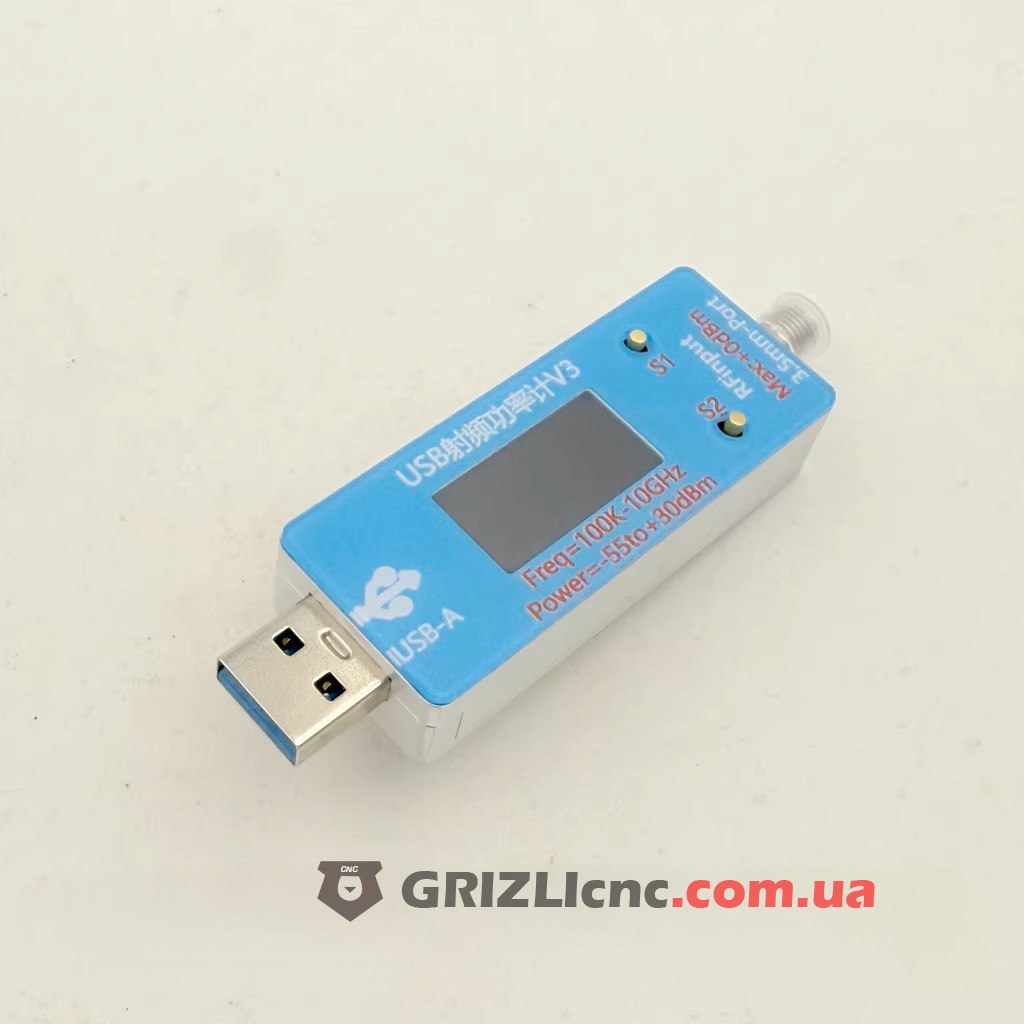

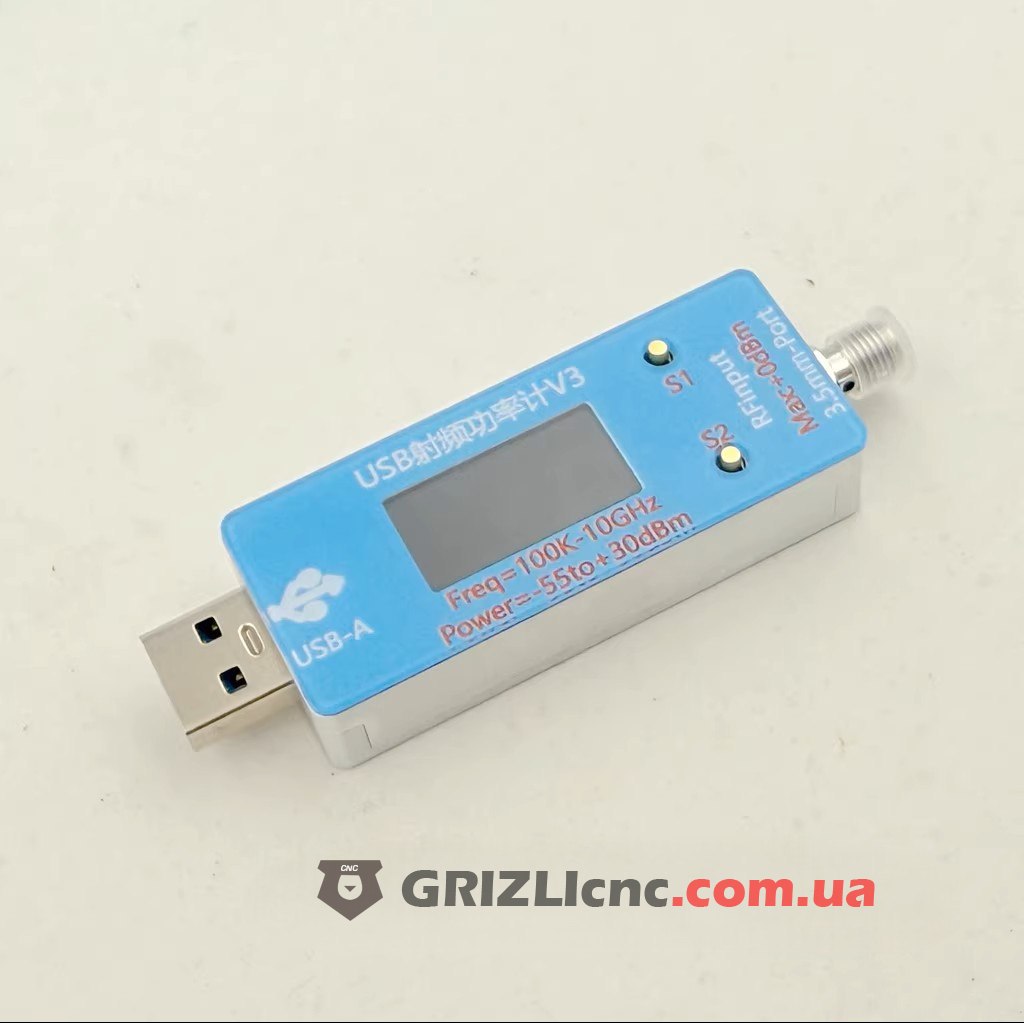

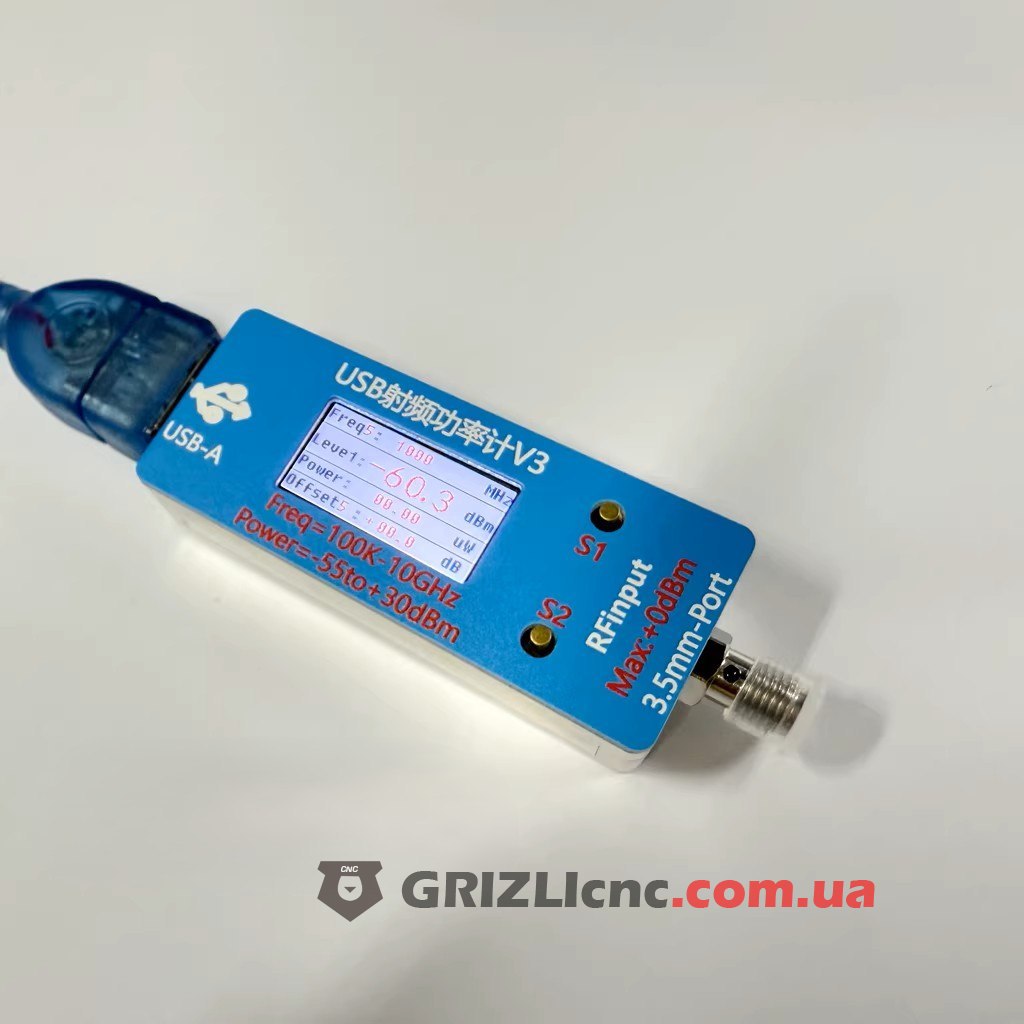

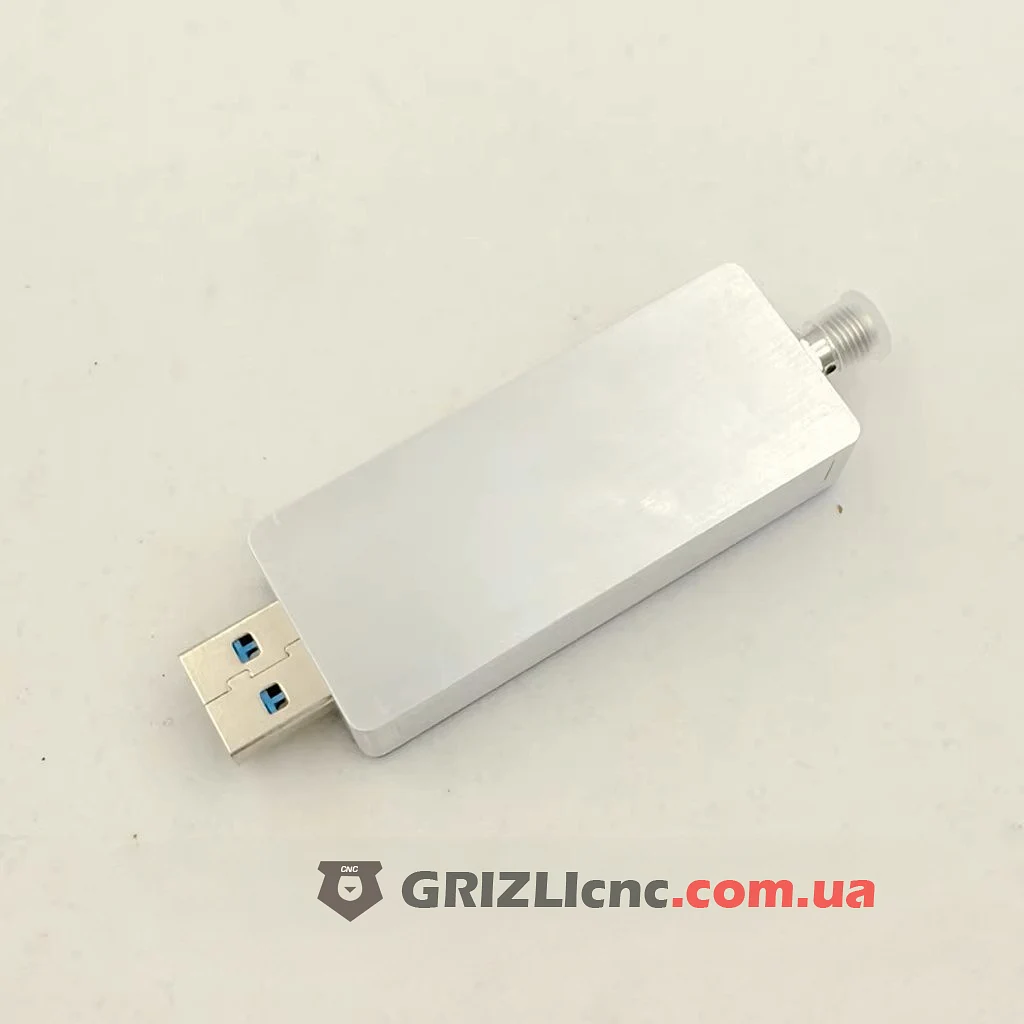

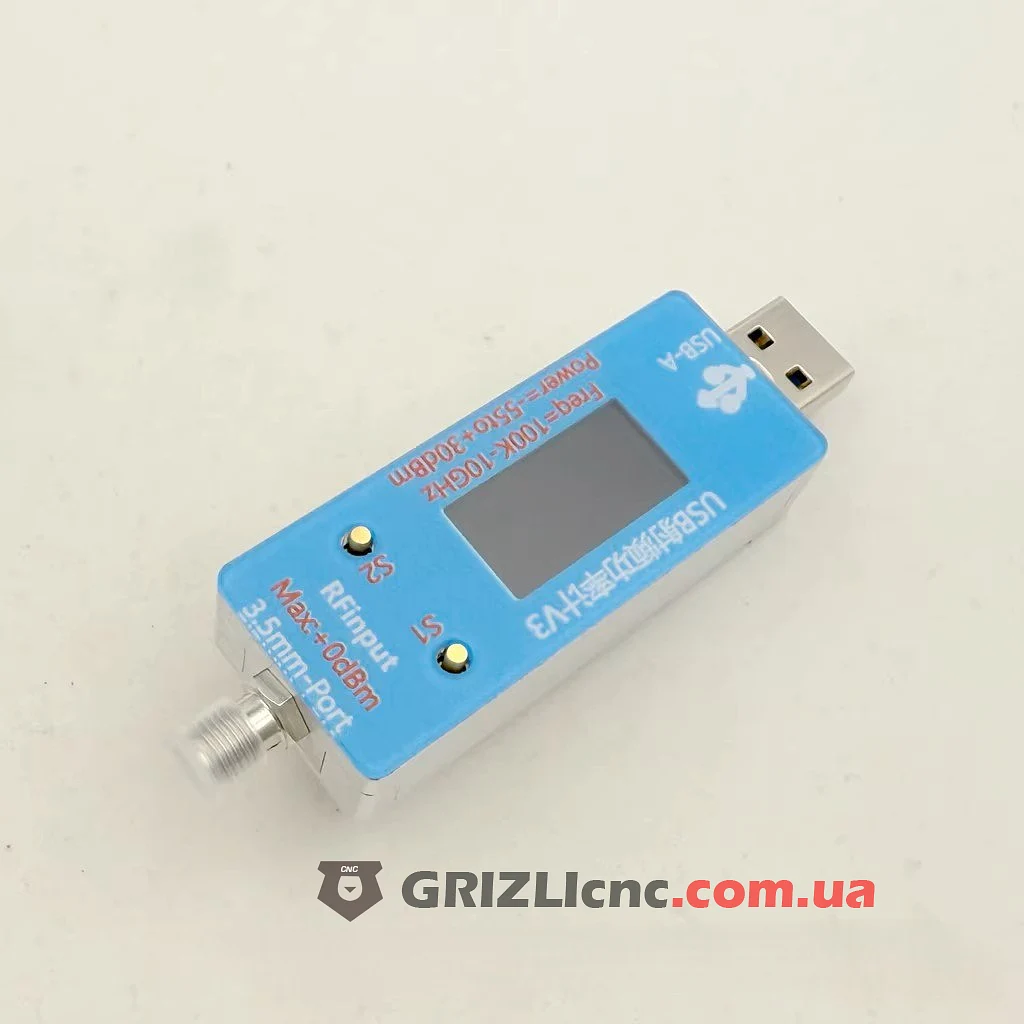

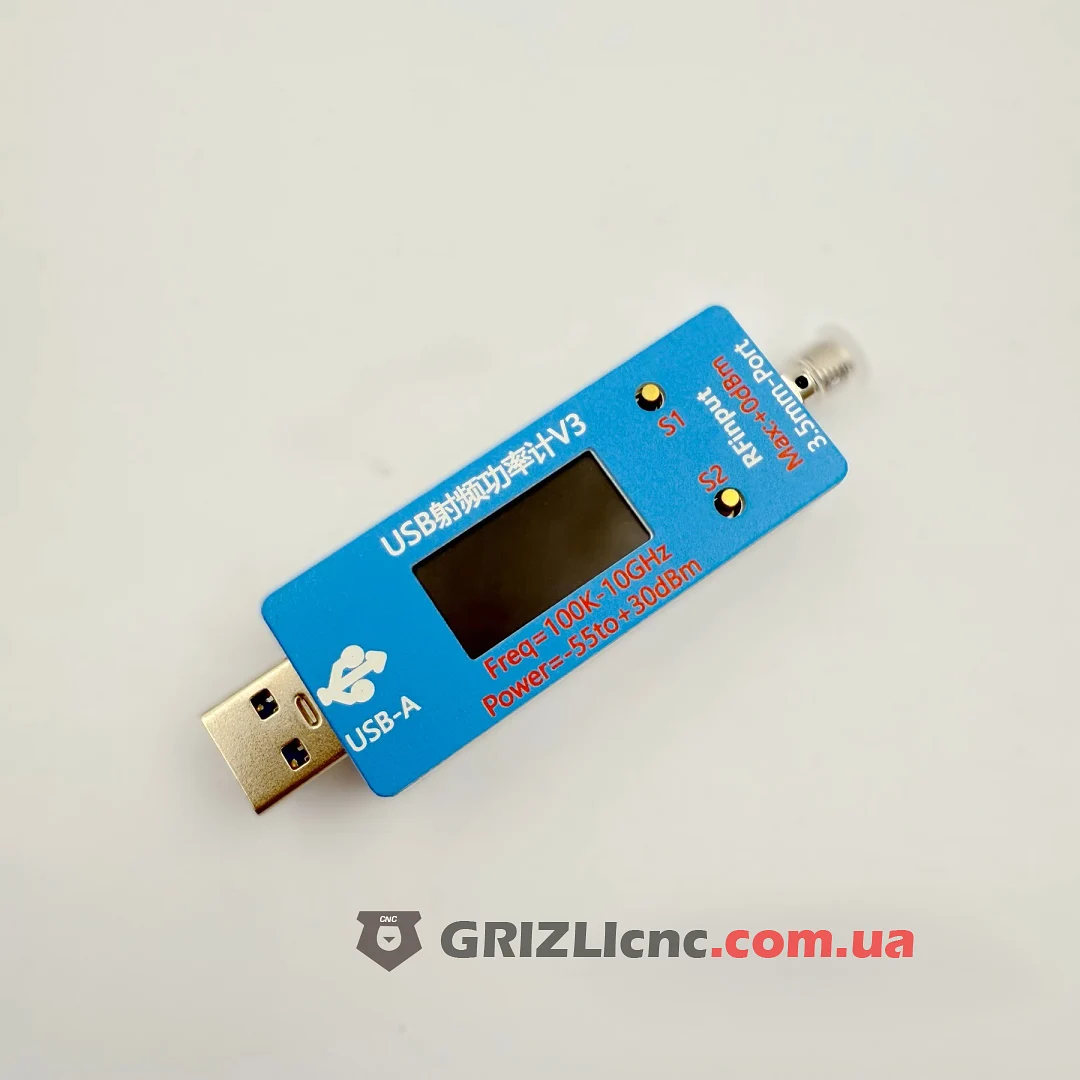

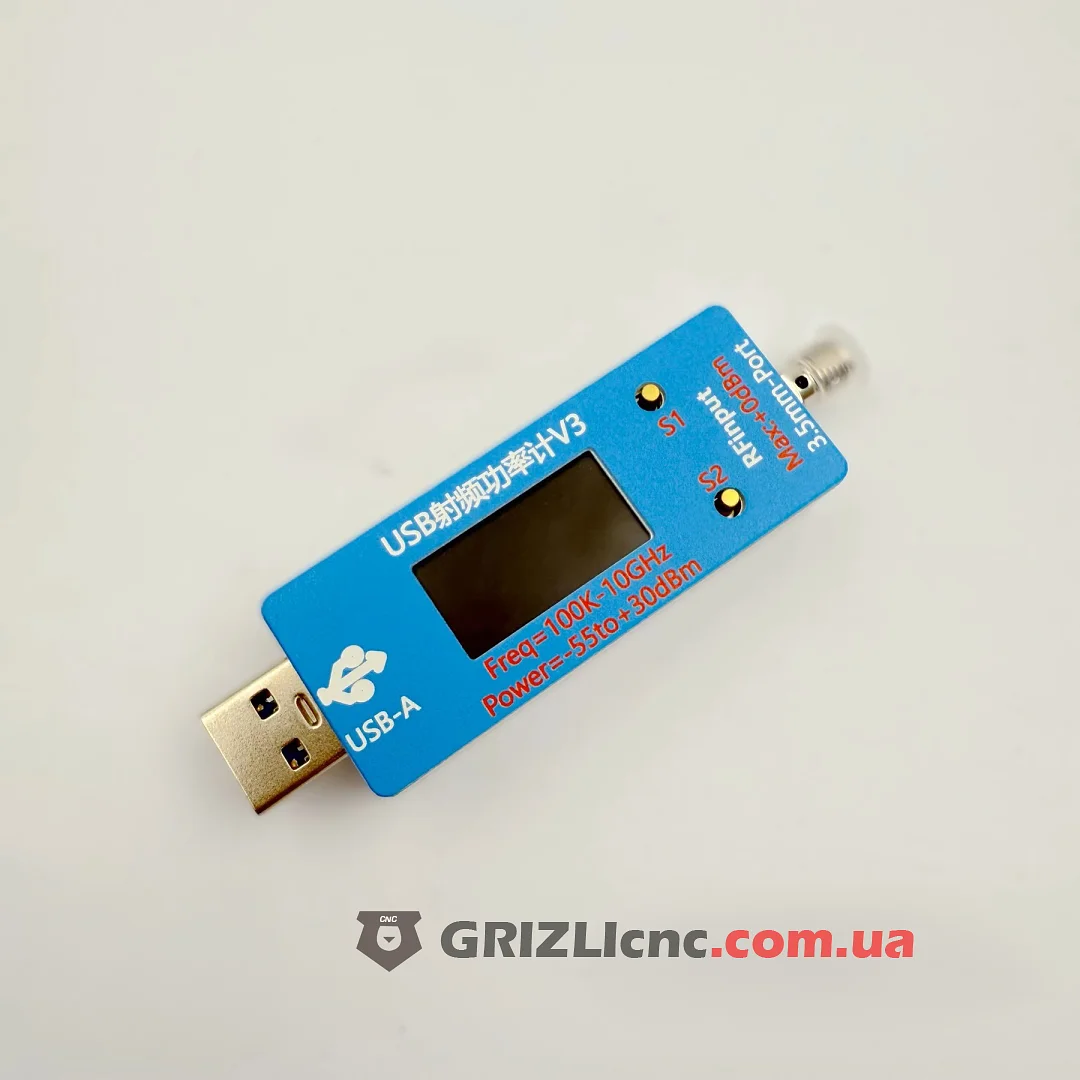

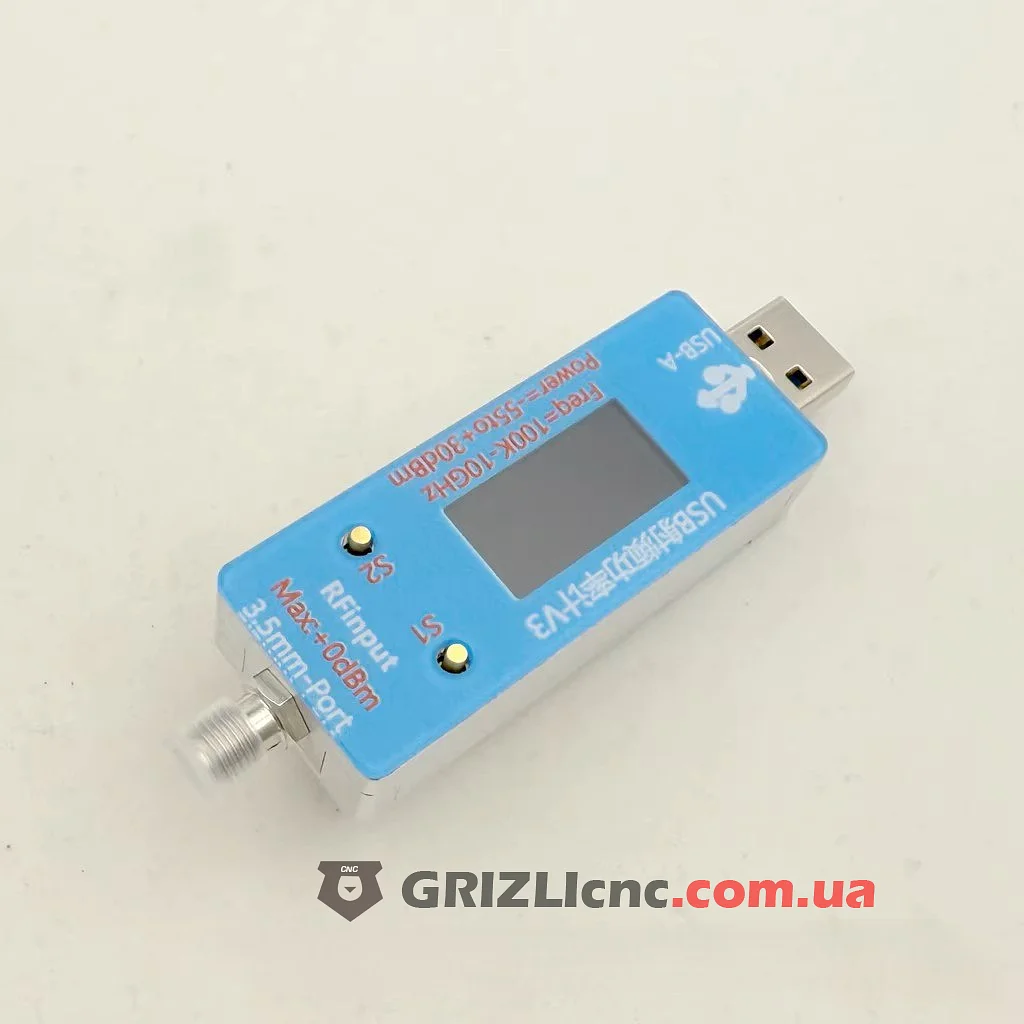

RF Power Meter V3.0 это портативный USB измеритель мощности радиосигнала в корпусе из алюминиевого сплава. На одном конце штекер USB, через который идут питание 5 В и обмен данными с компьютером, на другом радиочастотный вход с разъёмом SMA. Цветной TFT экран 0.96 дюйма с разрешением 160x80 точек показывает частоту, уровень в дБм и мощность. На корпусе указаны диапазоны Freq=100K-10GHz и Power=-55to+30dBm.

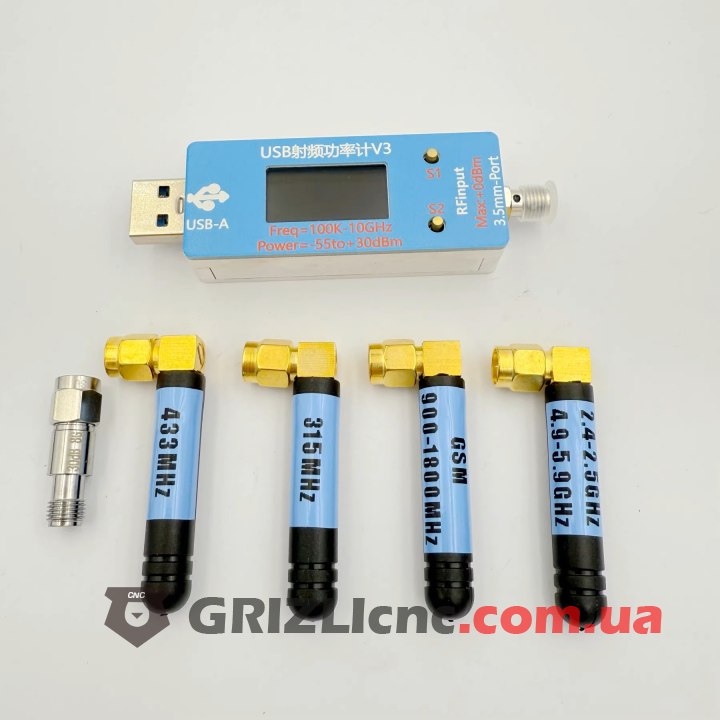

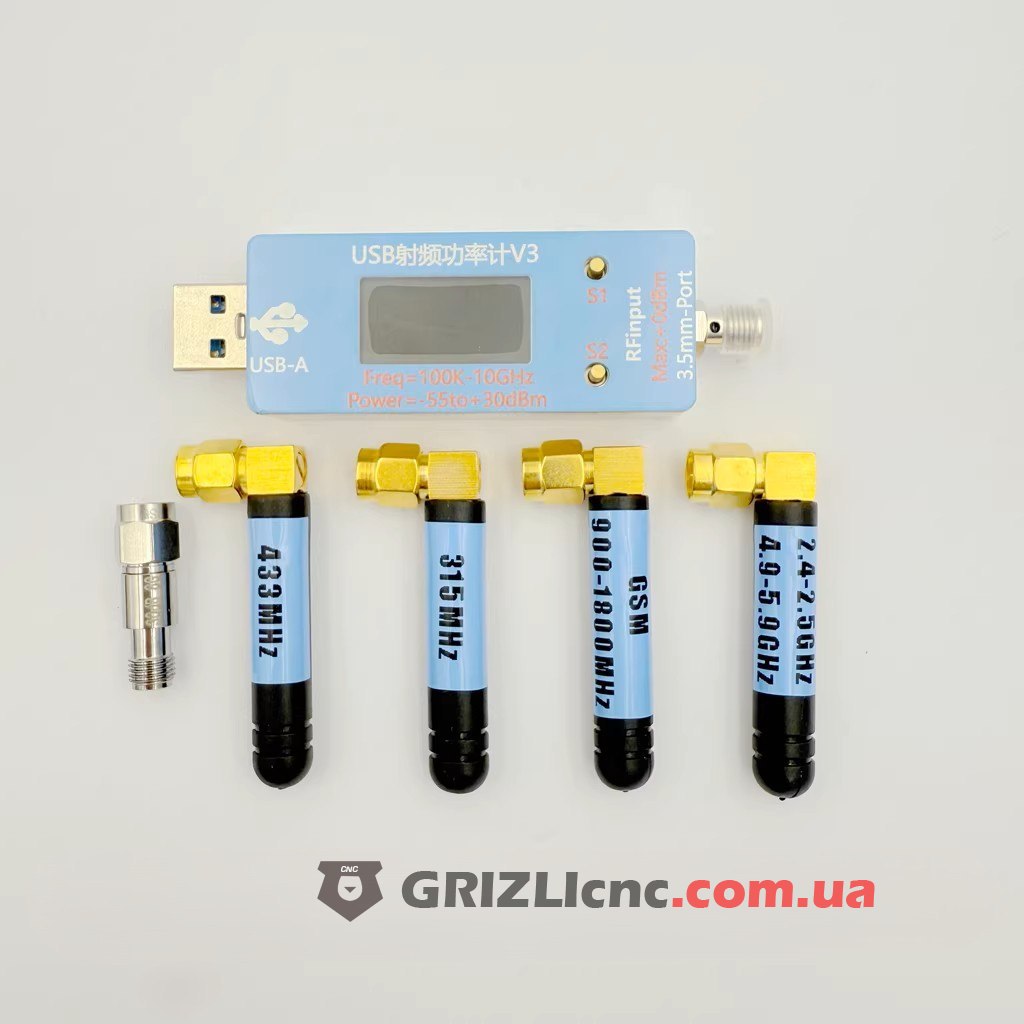

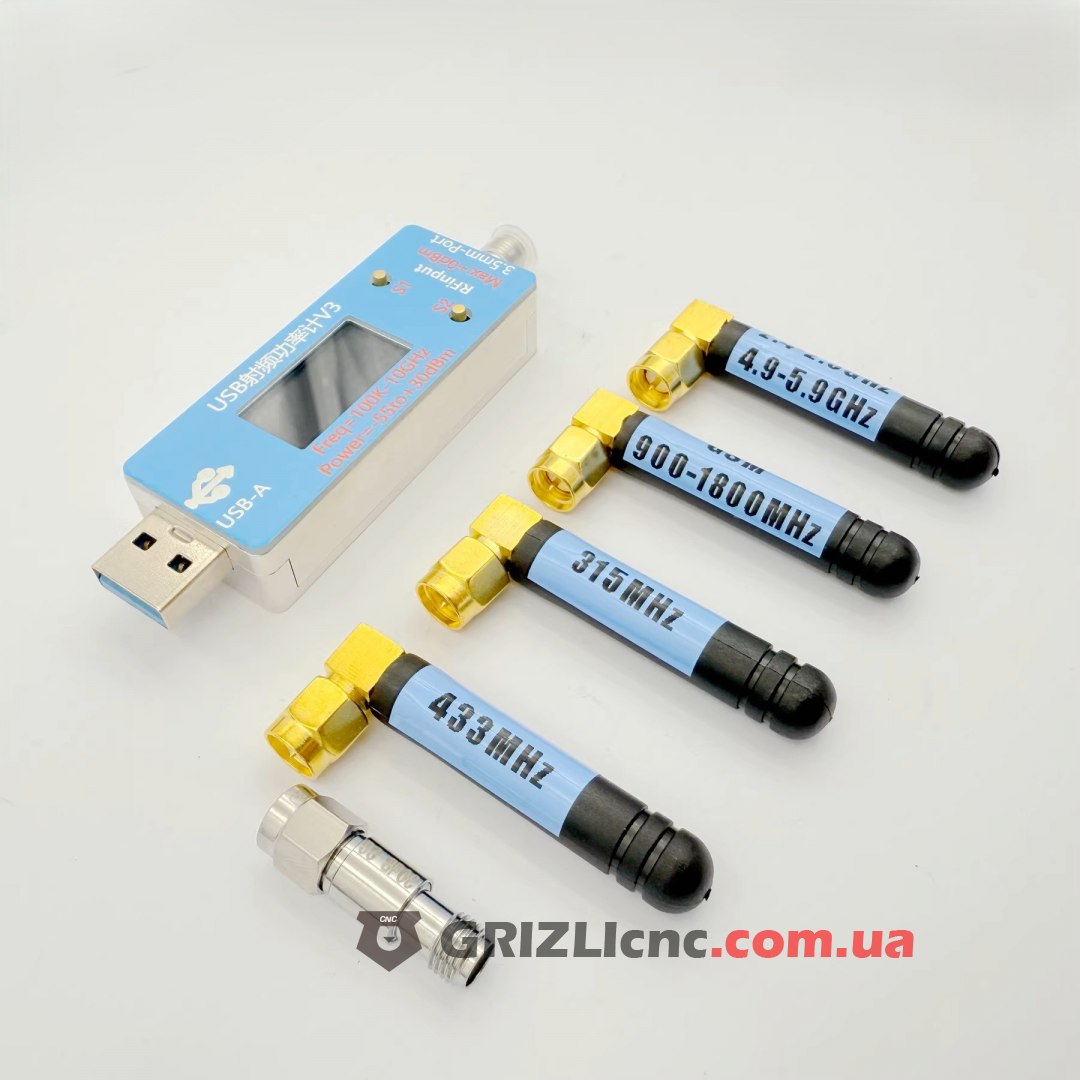

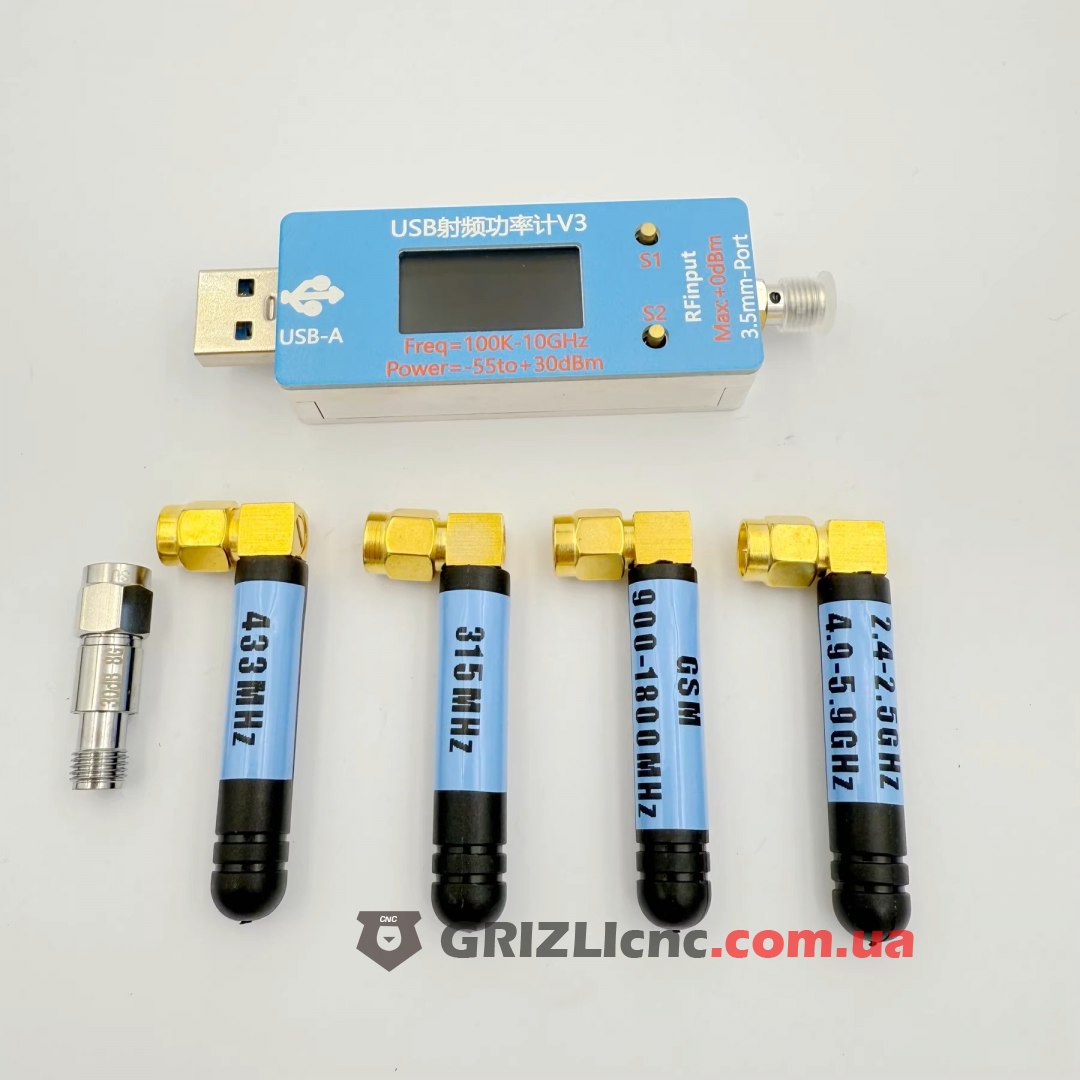

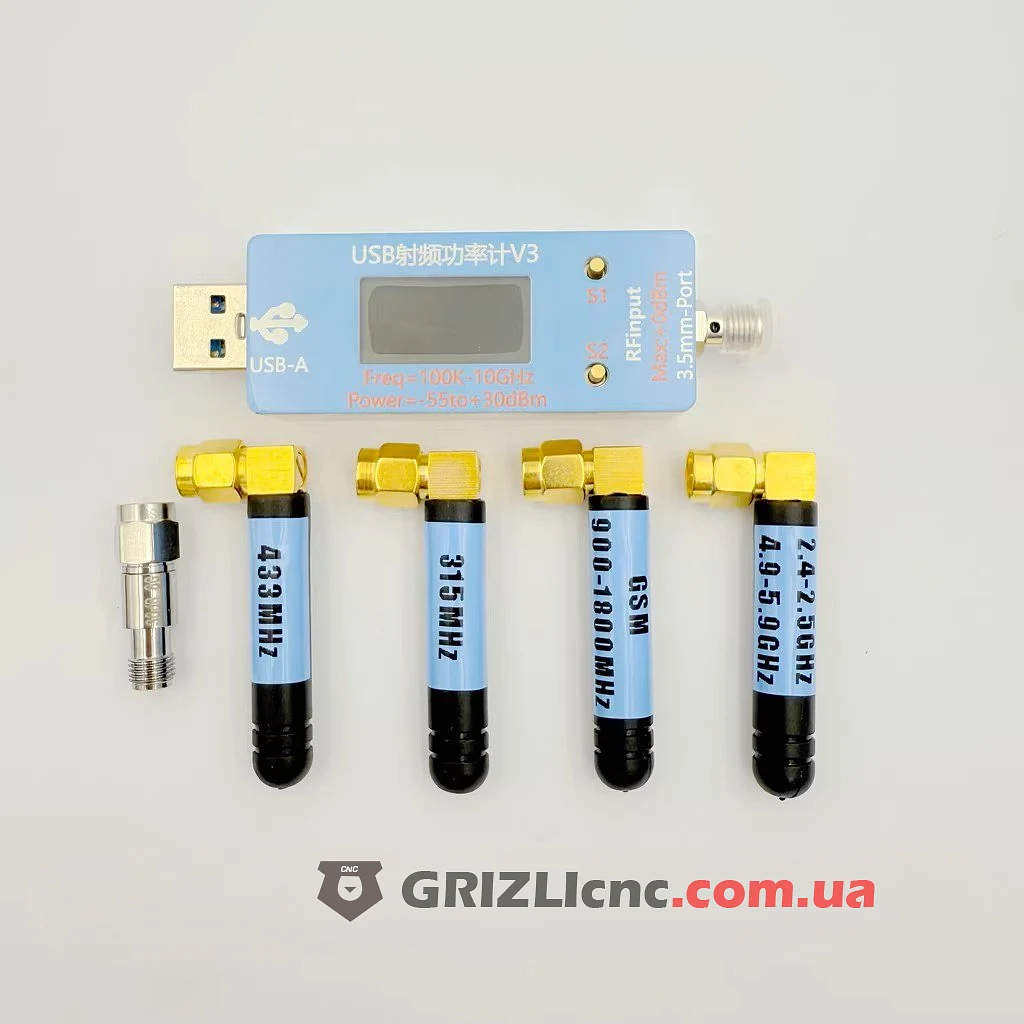

Полный комплект: измеритель, фиксированный аттенюатор 30 дБ и четыре антенны с подписями 433 МГц, 315 МГц, GSM 900-1800 МГц и 2.4-2.5 / 4.9-5.9 ГГц.
Что такое USB RF Power Meter V3

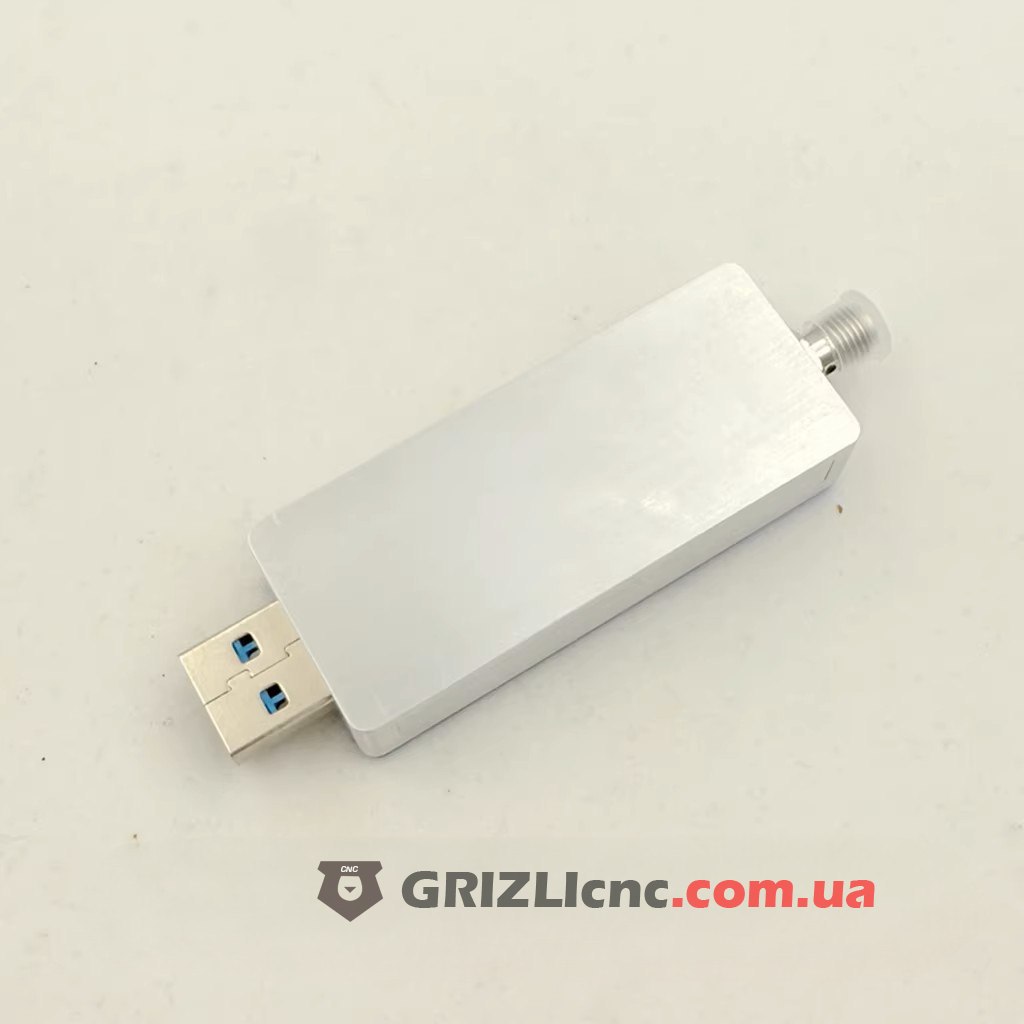

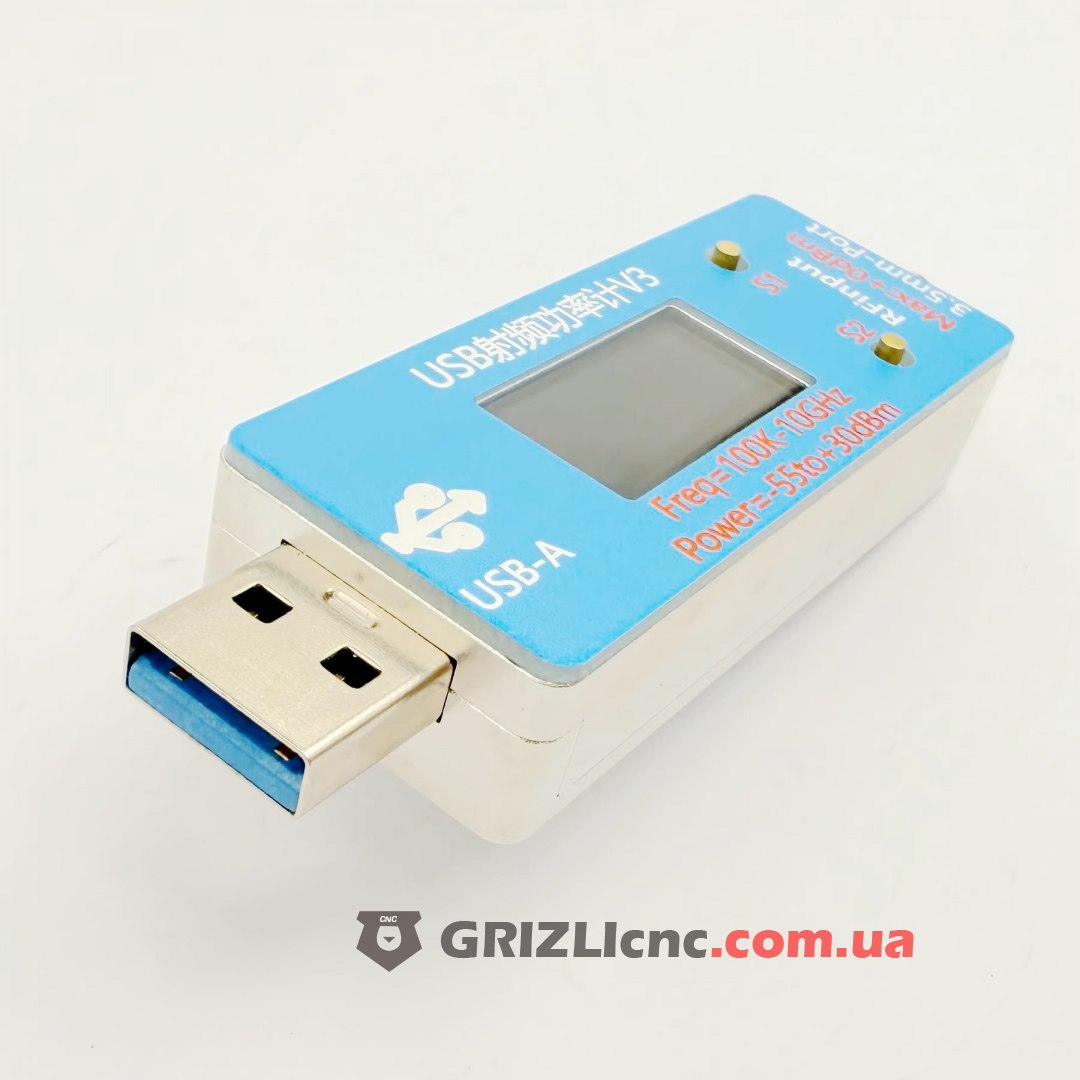

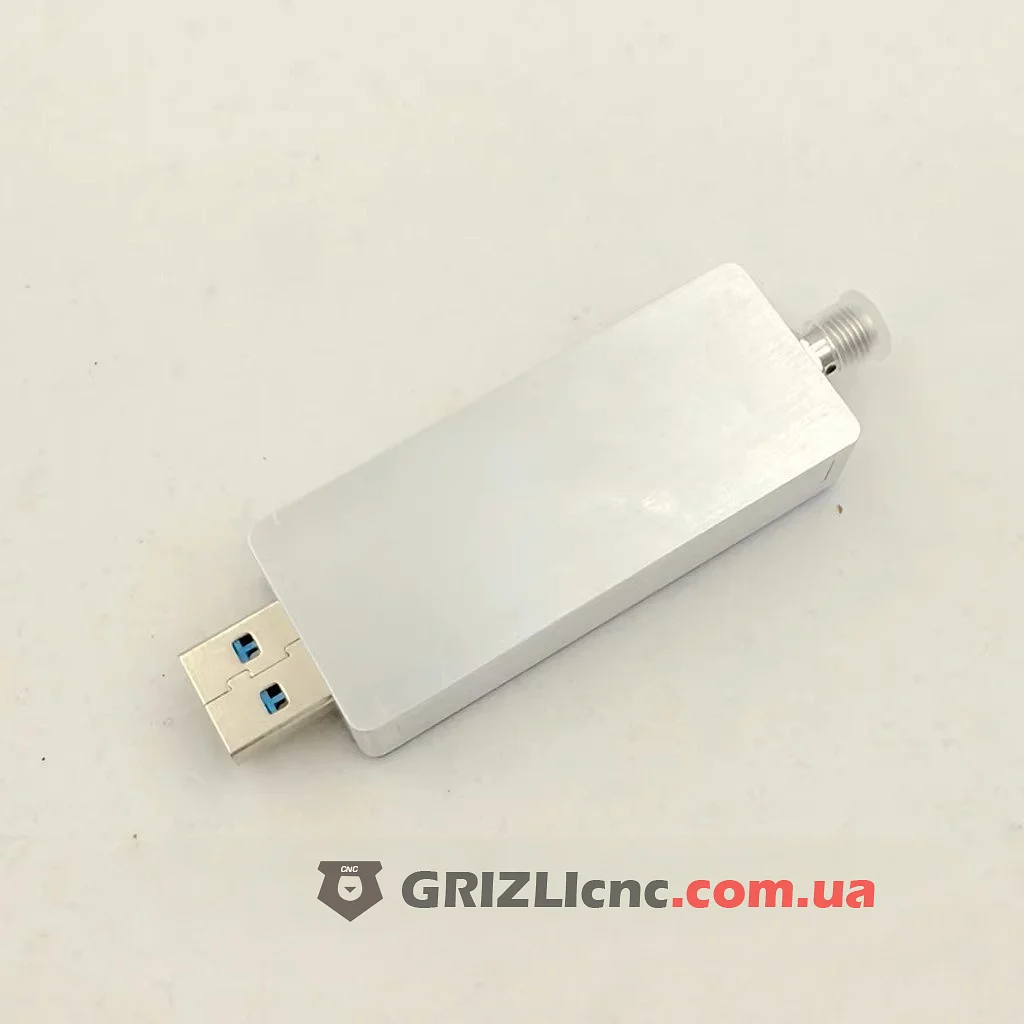

Это измерительный модуль размером с флешку: корпус 55x24x14 мм, с выступающими USB и радиочастотным разъёмом 79 мм. Входное сопротивление 50 Ом, разрешение показаний ±0.1 дБм, динамический диапазон больше 60 дБ, ток потребления 300 мА от порта USB.

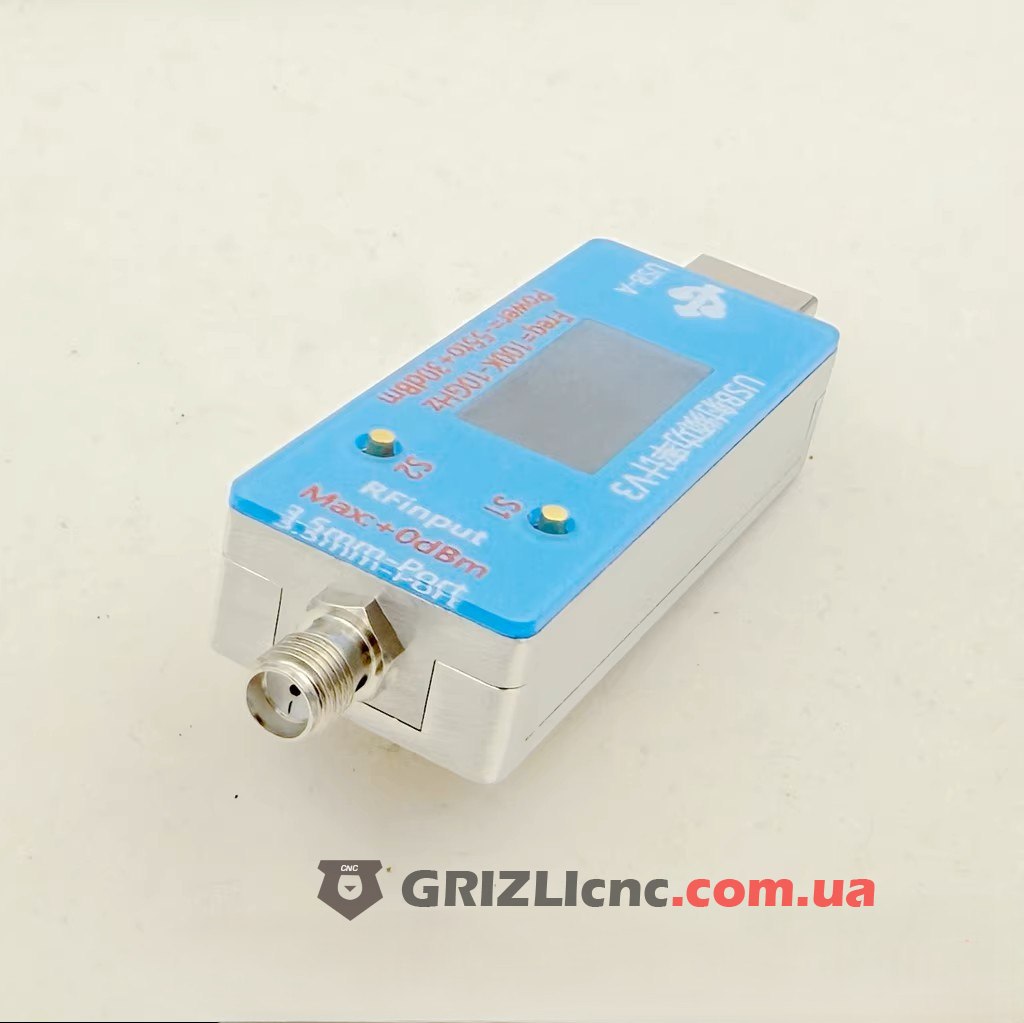

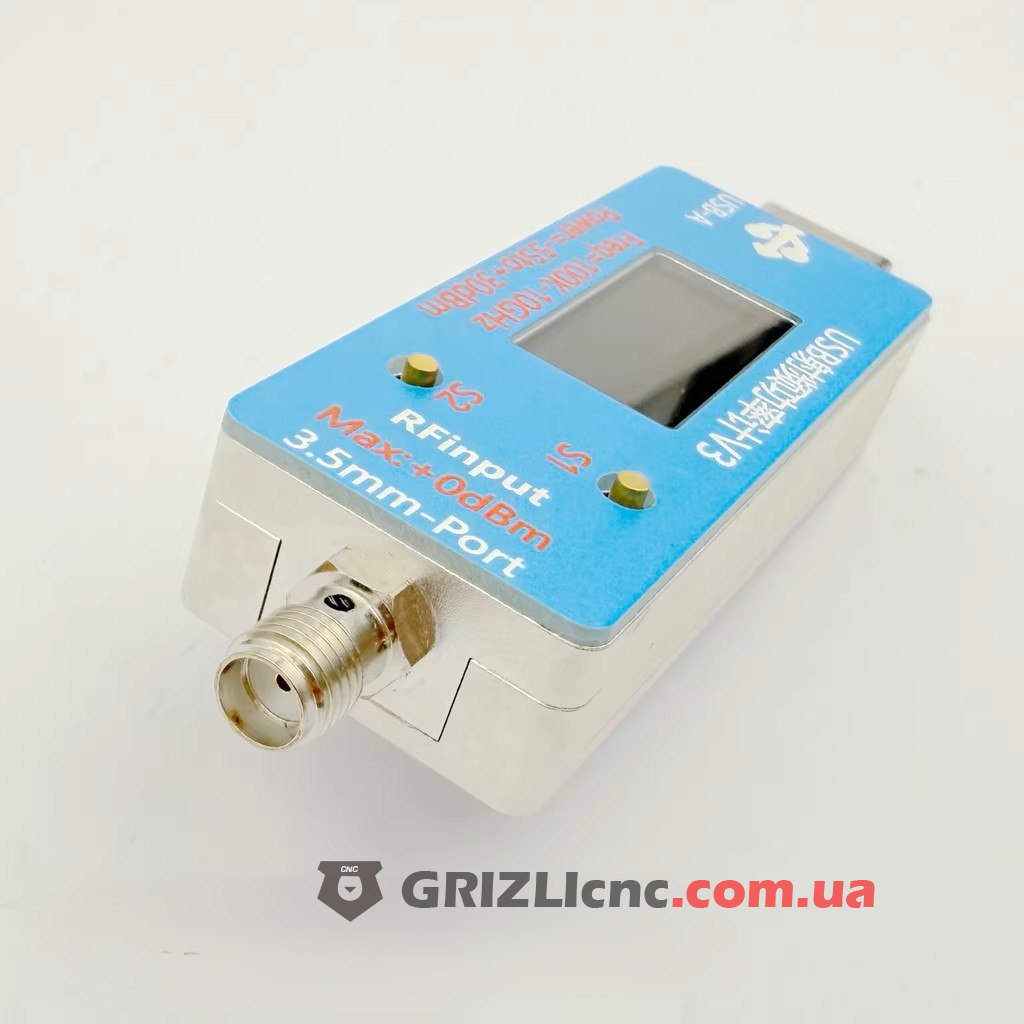

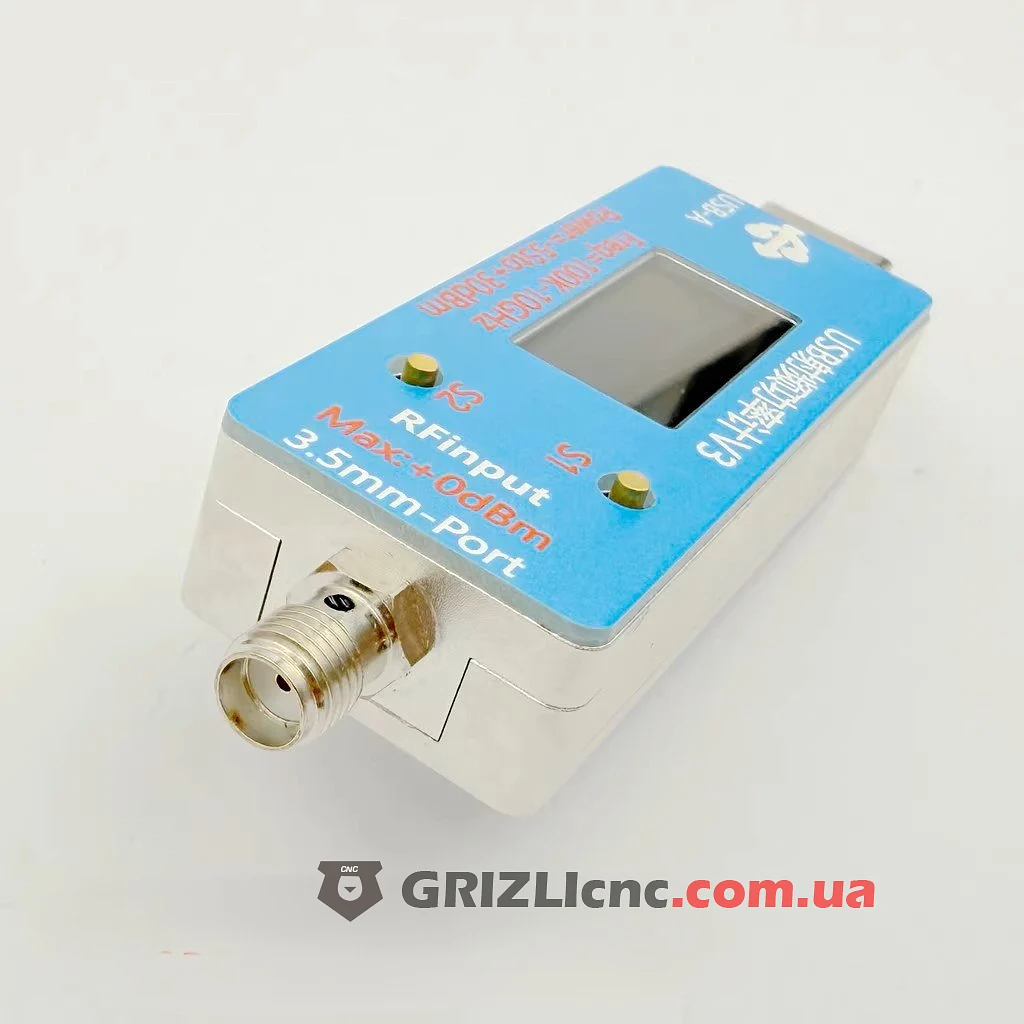

У радиочастотного входа надпись RFinput Max: +0dBm, 3.5mm Port. Без аттенюатора на вход можно подавать не больше 0 дБм (1 мВт). С аттенюатором 30 дБ из комплекта верхняя граница поднимается до +30 дБм (1 Вт), а в настройке поправки задают 30 дБ.

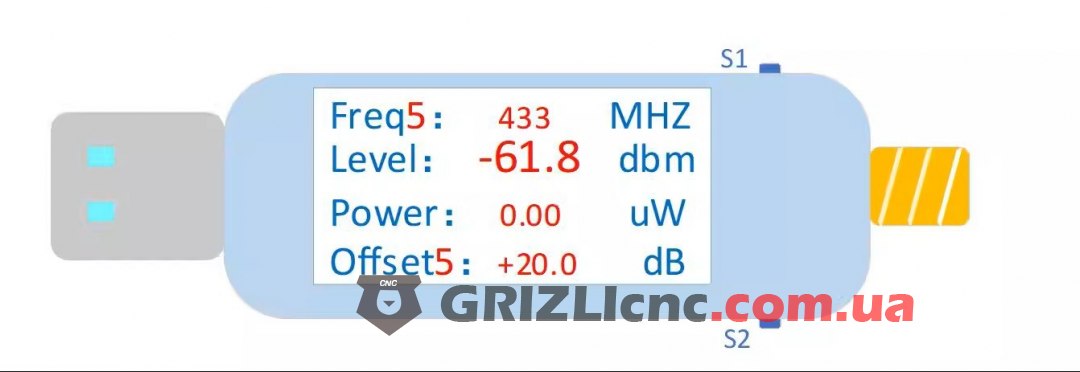

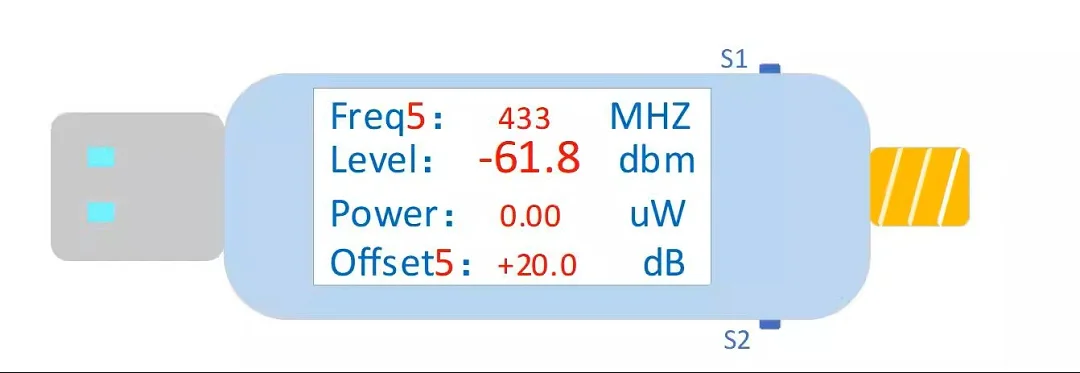

Экран и кнопки

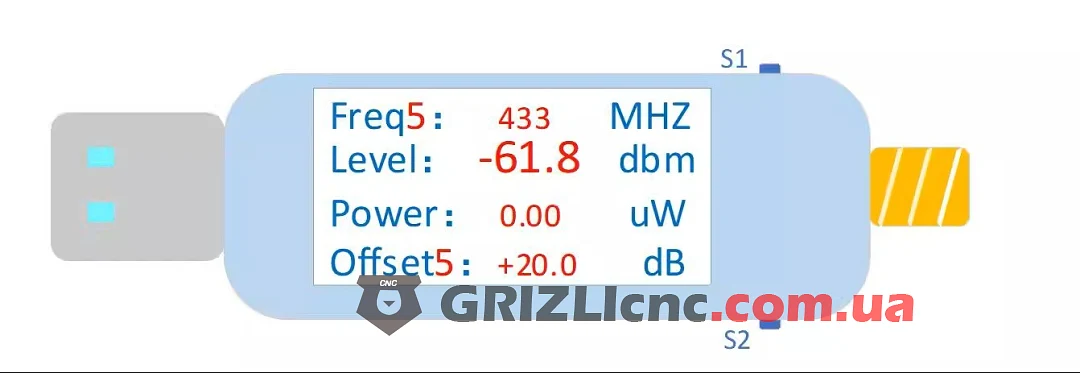

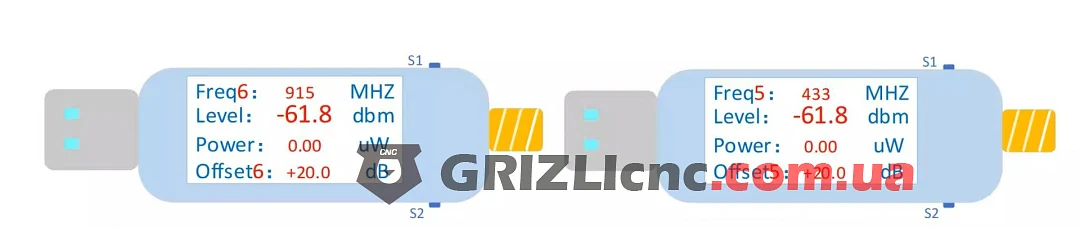

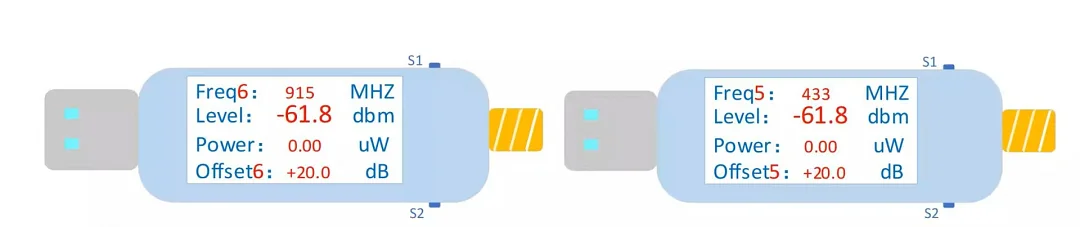

- FreqX: частота измерения. По умолчанию Freq0, ещё 8 частых частот хранятся как Freq1-Freq8.
- Level: уровень в дБм для текущей частоты.
- Power: мощность в мкВт или мВт.
- OffsetX: поправка мощности. По умолчанию Offset0, ещё 8 поправок для сохранённых частот.
Кнопок две: верхняя S1 и нижняя S2. Короткое нажатие S1 выбирает одну из частых частот, короткое нажатие S2 возвращает последнюю. Удержание S1 две секунды включает режим курсора, S1 и S2 двигают его по цифрам. Удержание S2 две секунды переводит цифру в режим изменения, S1 и S2 увеличивают и уменьшают её. Частоту задают от 0 до 10000 МГц, так же задают поправку. Долгое нажатие S2 возвращает в режим курсора, долгое нажатие S1 в режим измерения.
Работа с компьютером

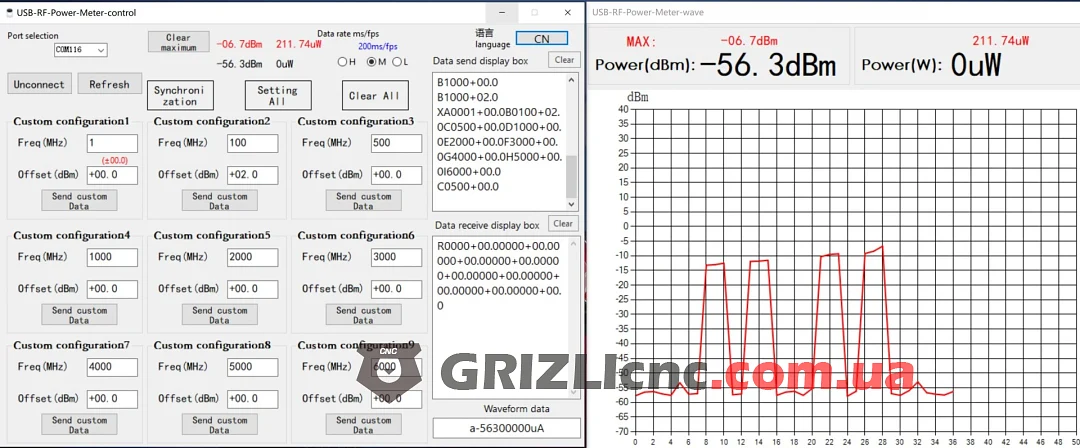

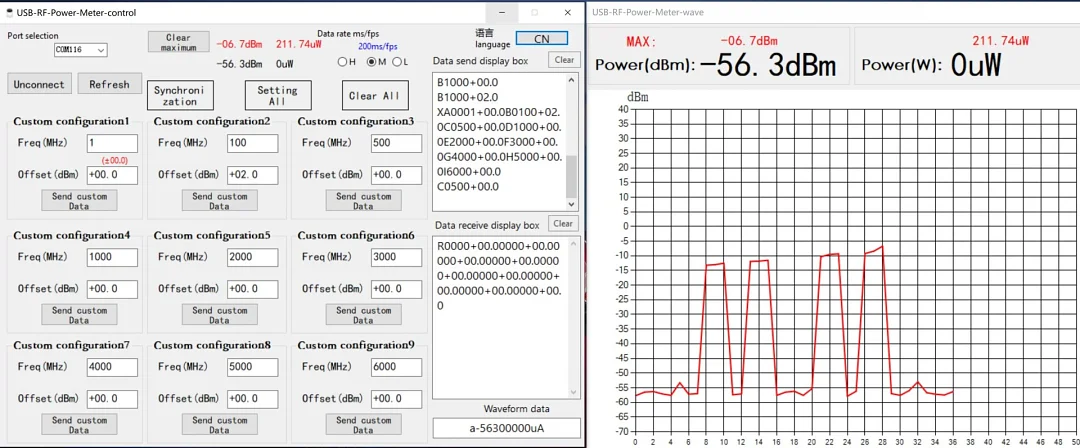

Программа для компьютера показывает график мощности, имеет меню на китайском и английском языках, протокол последовательного порта открыт. Частота выборки 0.5 мс, 200 мс или 1 с. Функция удержания максимума помогает поймать импульсные сигналы. После настройки прибор работает автономно с экраном, его можно питать от любого порта USB.
Применение
- Калибровка радиочастотных приборов.
- Проверка и обслуживание радиочастотного оборудования.
- Измерение КСВ радиочастотных цепей с мостом обратной связи.
- Измерение обратных потерь в радиочастотных цепях.
- Поиск помех между устройствами беспроводной связи.
- Измерение RSSI (индикация уровня принимаемого сигнала) и выходной мощности.
- Оценка ступенчатых аттенюаторов.
- Измерение усиления усилителей и затухания в тракте.
- Измерение прямой и отражённой мощности с направленным ответвителем.
- Измерение мощности сигналов GSM с модуляцией GMSK.
Рекомендации
- Перед измерением задайте частоту сигнала, по ней прибор выбирает поправку.
- Сигнал больше 0 дБм подавайте только через аттенюатор и вводите поправку, равную его затуханию.
- Антенны из комплекта подходят для измерения излучаемого сигнала и сравнения передатчиков на своих частотах. Для точного замера передатчик подключают к прибору кабелем через аттенюатор.
