Измеритель мощности радиосигнала ImmersionRC RF Power Meter V2 35 МГц...6 ГГц для FPV

FPV полёты возможны благодаря двум радиоканалам: каналу управления и каналу передачи видео. Измеритель мощности ImmersionRC RF Power Meter V2 позволяет пилоту проверить оба канала, увидеть реальную мощность передатчиков и заранее найти неисправный модуль, антенну или кабель, чтобы избежать проблем с сигналом в полёте.

Производитель ImmersionRC прекратил работу, поэтому поставки этого прибора прерываются. Похожие задачи решает RF Power Meter V7 из этой же категории.

Что такое RF Power Meter V2

Измерительное оборудование для микроволновых (ГГц) каналов связи стоит дорого. ImmersionRC изменила эту ситуацию, выпустив для сообщества FPV измеритель мощности RF Power Meter v1. Версию v2 сделали на основе отзывов покупателей: добавили встроенный аккумулятор, встроенный аттенюатор 30 дБ и функции, которые нужны пилоту FPV.

Основные преимущества

• Встроенный аккумулятор: прибор работает без внешнего источника питания, это удобно в поле.
• Встроенный аттенюатор: 30 дБ позволяют измерять передатчики мощностью до 1 Вт без риска повредить прибор.
• Широкий диапазон частот: от 35 МГц до 6 ГГц, это все популярные частоты FPV аппаратуры.
• Компактный размер и малый вес: прибор легко носить с собой.

Возможности

• Диапазон измерения от -20 до +30 дБм благодаря встроенному аттенюатору 30 дБ, внешний аттенюатор до +30 дБм не нужен.
• Калибровка на частотах 35, 72, 433, 1200 и 2400 МГц и от 5600 до 6000 МГц с шагом 50 МГц.
• Точность ±0.5 дБ на калиброванных частотах при 25 °C.

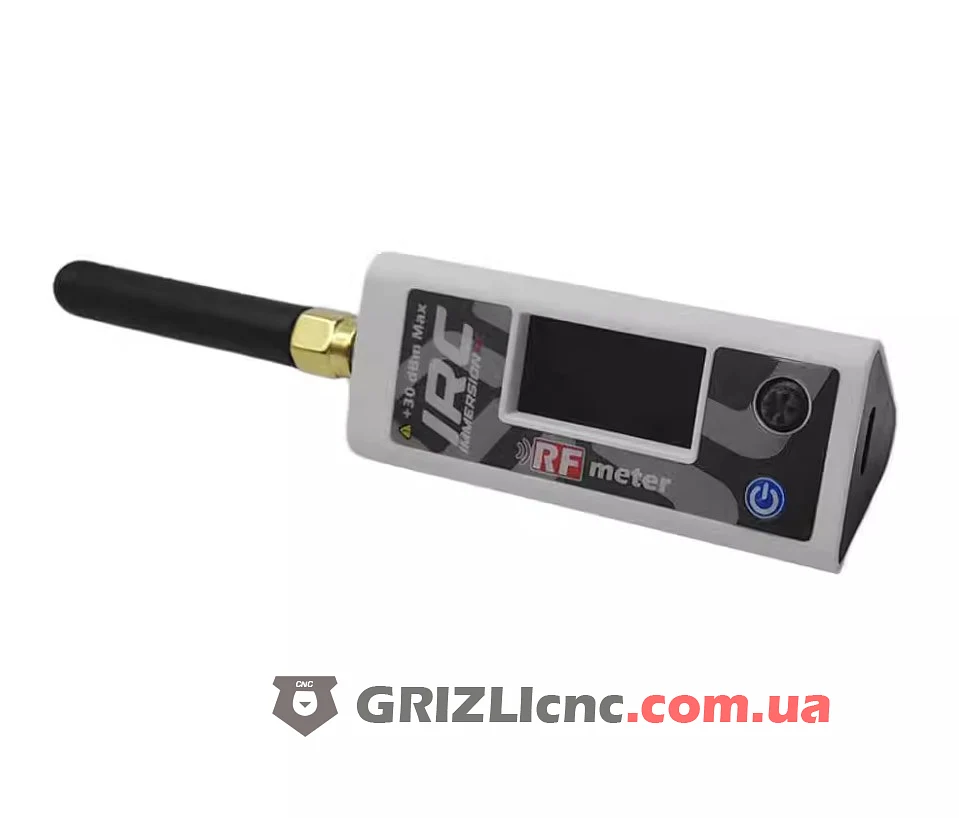

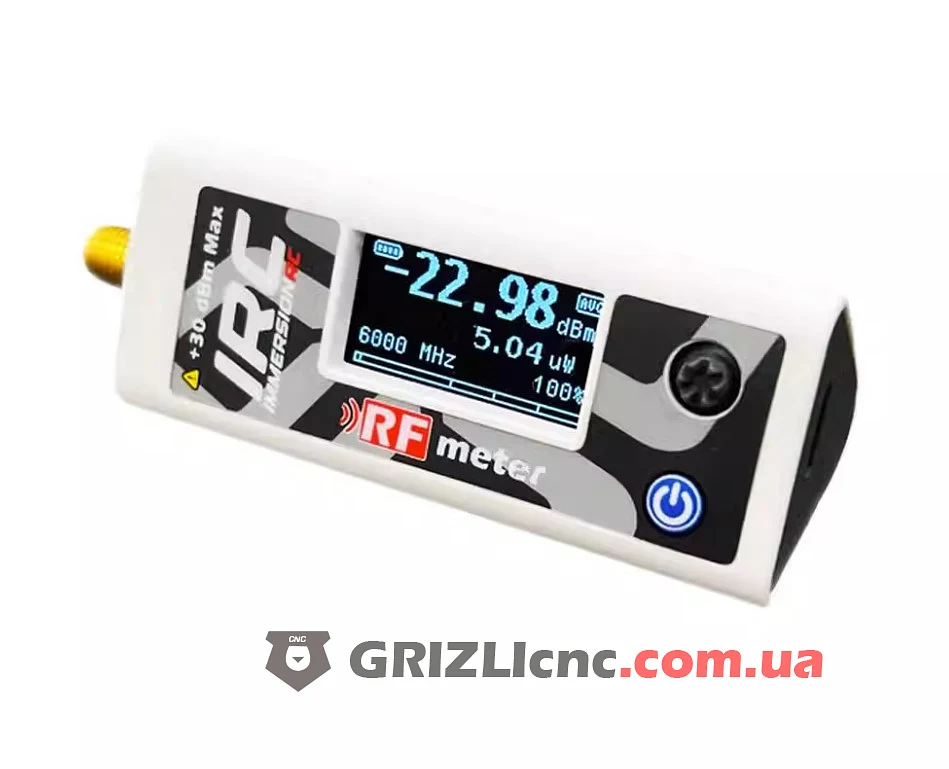

• Монохромный OLED экран 128x64 точки и джойстик.
• Аккумулятор 3.7 В 10440 на 600 мАч, зарядка через Micro USB, автоматическое выключение через 5 минут.
• Передача показаний на компьютер через USB.

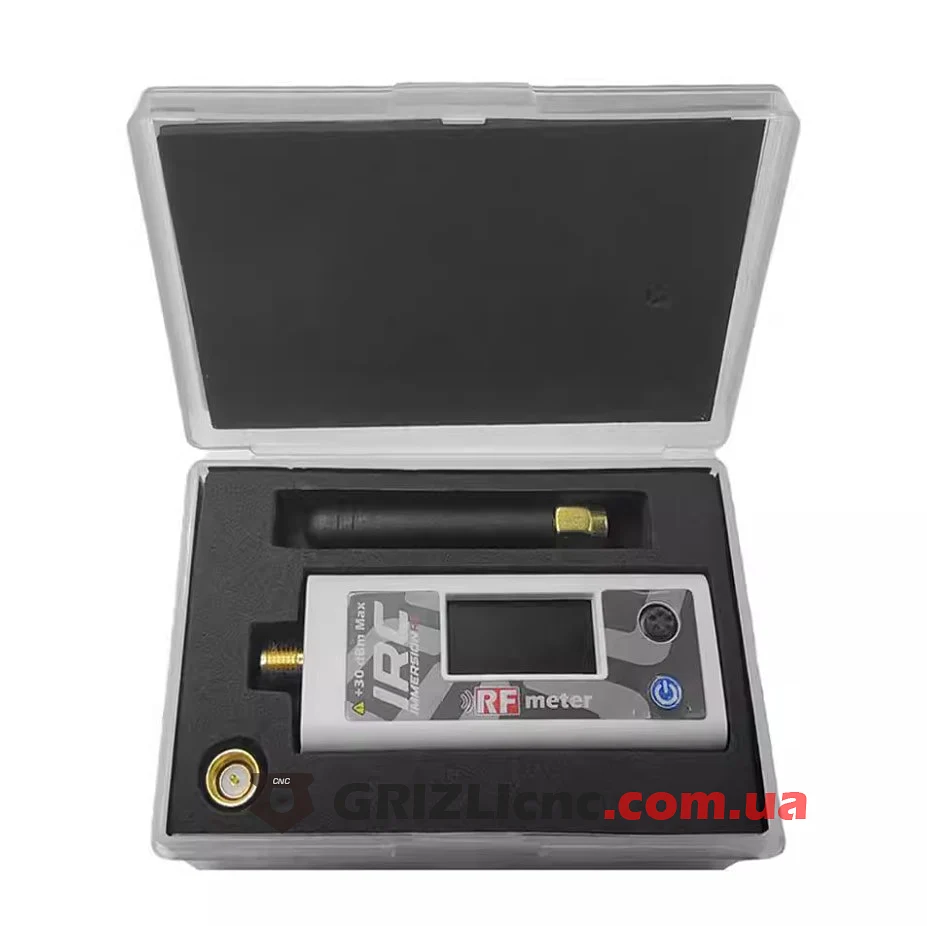

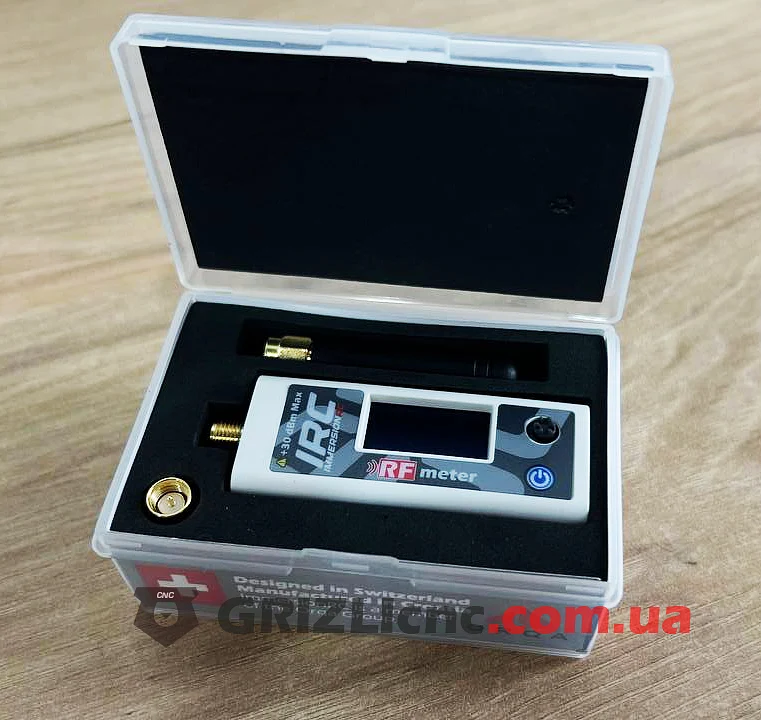

В комплекте прибор, переходник SMA штекер на штекер и антенна 5.8 ГГц для поиска сигнала.

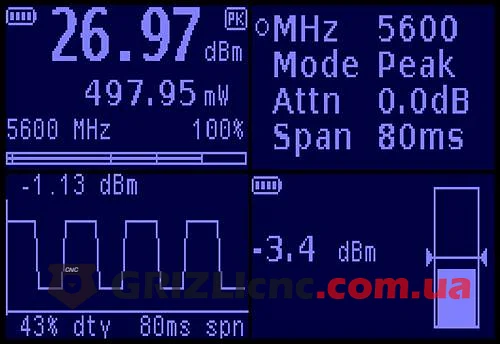

Режимы работы

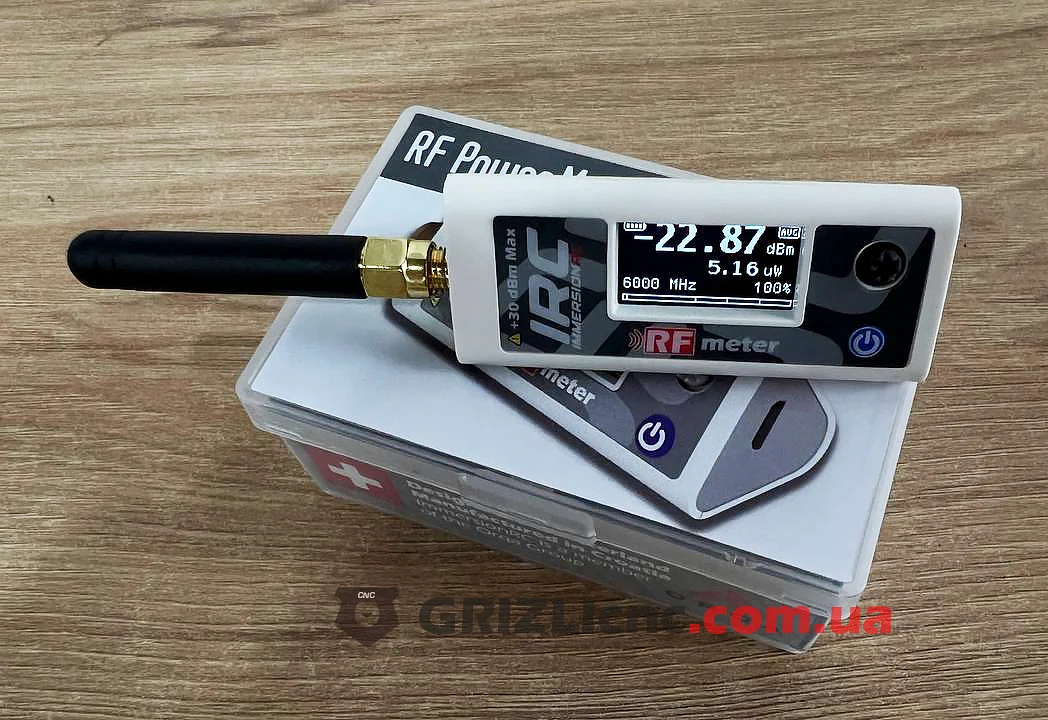

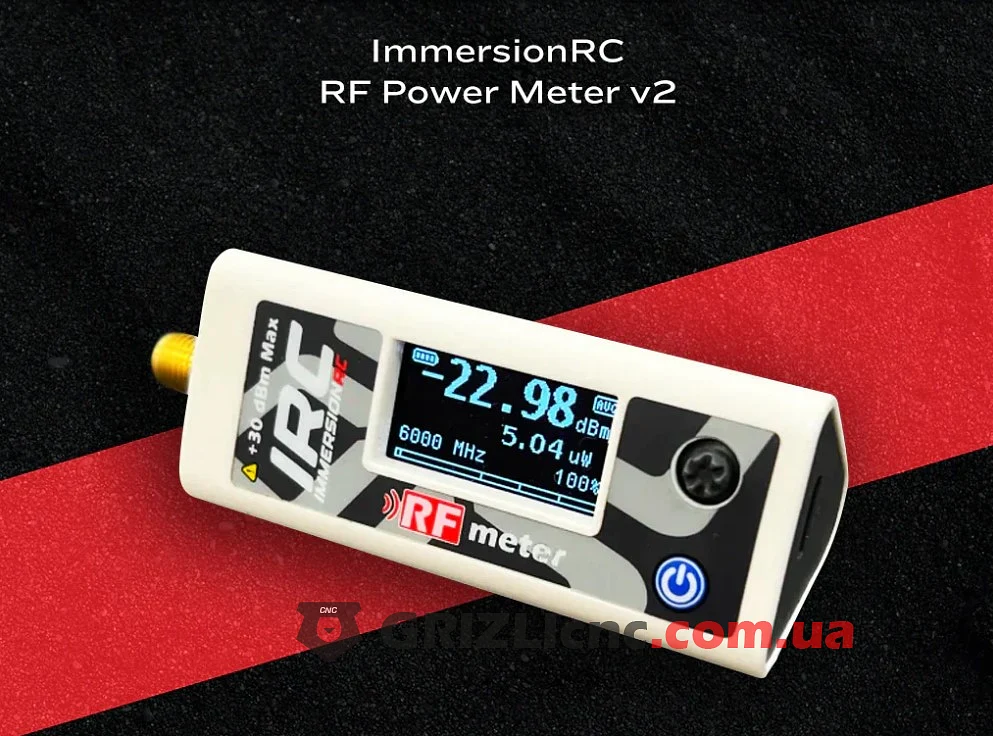

• Meter: основной экран с мощностью в мВт и дБм.
• Setup: частота в МГц, режим Peak или Avg, затухание внешнего аттенюатора и время Span.
• PowerScope: график мощности во времени.
• Sniffer: поиск сигнала с антенной.

Для видеопередатчика выбирают режим Avg, для импульсного сигнала аппаратуры управления Peak. Частоту прибор не измеряет, её задают в настройках, чтобы применить калибровку.

Ограничения и рекомендации

• Абсолютный предел входа 1.3 Вт (31 дБм).
• Сигнал больше 500 мВт держите на входе не дольше 30 секунд.
• Передатчик мощнее 1 Вт подключайте через внешний аттенюатор, рассчитанный на частоту не ниже 6 ГГц, и вводите его затухание в настройках. Кабели и переходники тоже вносят потери до нескольких дБ.
• Считайте в дБм: чтобы удвоить дальность, нужно добавить 6 дБ, например перейти с 25 мВт (14 дБм) на 100 мВт (20 дБм).
