Спеціальні фрези для фрезерного верстата ЧПУ

Які фрези називають спеціальними

Основу роботи фрезерного верстата становлять одно- і двозахідні спіральні фрези: ними ріжуть контури, пази і кишені в більшості матеріалів. Спеціальні фрези доповнюють їх там, де універсальна геометрія не справляється: матеріал розшаровується, стружка забиває паз, потрібна фаска певного кута або лінія шириною в десяті частки міліметра.

Кожна спеціальна фреза має своє завдання, і поза ним вона програє універсальній спіральній. Тому їх вибирають не за принципом «краще», а під конкретну операцію.

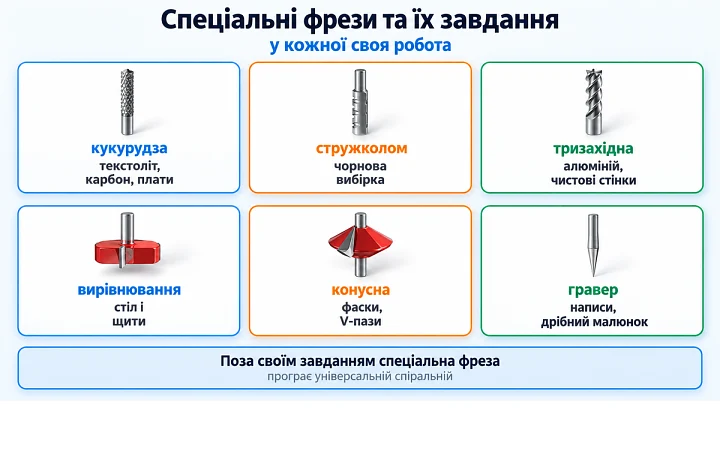

Види спеціальних фрез і їх завдання

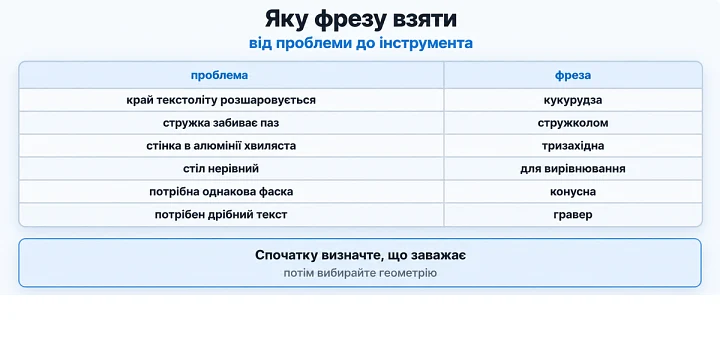

Як вибрати фрезу під завдання

• Край розшаровується або кошлатиться на текстоліті, склопластику, карбоні: фреза кукурудза, її насічка ріже волокна з двох боків.
• Стружка забиває паз і пригорає на глибокій вибірці в дереві і плитах: стружколом.
• Стінка в алюмінії або твердому пластику тремтить і виходить хвилястою: тризахідна спіральна фреза, вона жорсткіша за двозахідну того ж діаметра.
• Стіл верстата нерівний, і деталі виходять різної товщини: фреза для вирівнювання площини.
• Потрібна однакова фаска по краю деталі або V-паз: конусна фреза потрібного кута.
• Потрібен дрібний текст або тонкий орнамент: гравер.

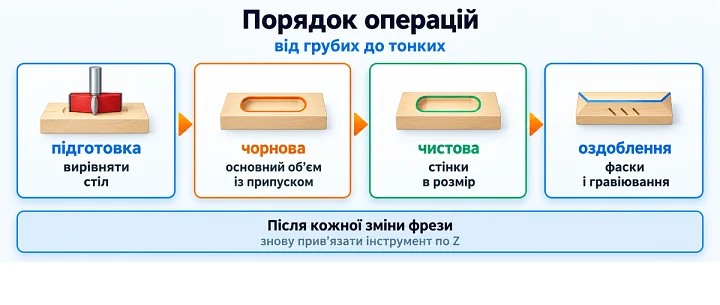

Як розподілити операції між фрезами

Складну деталь рідко роблять однією фрезою. Послідовність будують від грубих операцій до тонких, і кожна фреза робить те, що в неї виходить найкраще:

• Підготовка: вирівнювання столу або заготовки фрезою великого діаметра.
• Чорнова вибірка: стружколом або двозахідна фреза знімає основний об’єм із припуском.
• Чистовий прохід: спіральна фреза, на металі і твердих пластиках тризахідна, виводить стінки в розмір.
• Оздоблення: конусна фреза знімає фаски, гравер наносить написи і дрібний малюнок.

Зміна інструмента потребує повторної прив’язки по Z: довжина вильоту в кожної фрези своя. Якщо верстат не має датчика довжини інструмента, нуль знімають заново після кожної заміни, інакше фаска або гравіювання підуть по глибині.

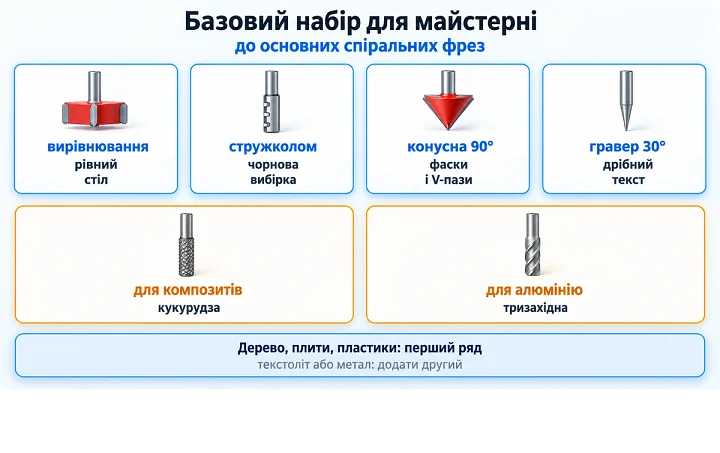

Базовий набір для майстерні

Для верстата, який працює по дереву, плитах і пластиках, до основних спіральних фрез достатньо додати:

• фрезу для вирівнювання площини: без рівного столу не буде точної глибини в жодної операції;
• стружколом під чорнову вибірку товстих плит;
• конусну фрезу 90° для фасок і V-пазів;
• гравер 30° для дрібного тексту.

Якщо в роботі текстоліт, друковані плати або композити, потрібна фреза кукурудза. Якщо алюміній і кольорові метали, потрібні тризахідні спіральні фрези і обдув зони різання.

Сумісність із верстатом

Спеціальні фрези випускають з різними хвостовиками: фрези кукурудза, гравери і тризахідні фрези з хвостовиком 3, 3.175 або 4 мм, фасонні фрези великого діаметра з хвостовиком 6 мм. Перед купівлею перевірте, що під кожен хвостовик є цанга точно того самого розміру, а потужності шпинделя вистачає на фрезу великого діаметра. Широка фреза для вирівнювання і конусна фреза 32 мм потребують знижених обертів, тому шпиндель має тримати момент і на нижній частині діапазону.

Типові помилки

• Беруть спеціальну фрезу «на все» і використовують її поза її завданням.
• Роблять чистову стінку стружколомом і отримують сліди зубців.
• Ріжуть текстоліт і карбон універсальною спіральною фрезою і отримують розшарування краю.
• Не прив’язують інструмент по Z після зміни фрези.
• Ставлять фрезу великого діаметра на високих обертах, розрахованих на тонкі фрези.
