Фрези для 3D конічні сферичні з хвостовиком 4 мм для фрезерного верстата ЧПУ

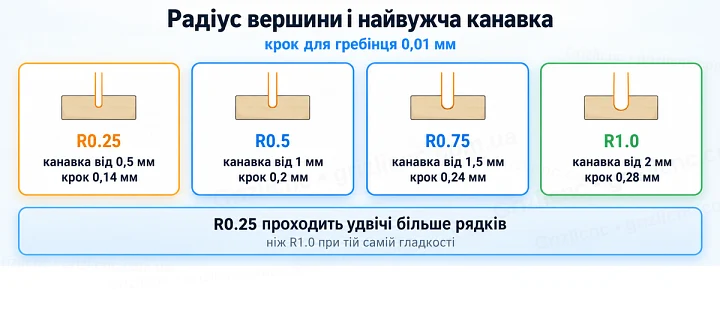

Радіус вершини і найдрібніша деталь

Сферична вершина не може прорізати внутрішнє заокруглення, менше за свій радіус, і канавку, вужчу за свій діаметр. Усе, що дрібніше, фреза заокруглить. Тому радіус вибирають за найдрібнішою деталлю рельєфу, а не за загальним розміром виробу.

Останній стовпець показує ціну тонкої вершини: при тій самій гладкості фреза R0.25 проходить удвічі більше рядків і обробляє ту саму площу вдвічі довше, ніж R1.0.

Конус у цих фрез починається від діаметра хвостовика 4 мм і йде по всій ріжучій частині 20.5 мм, тому що тонша вершина, то крутіший конус. Половина кута орієнтовно за розмірами: 4,9° у R0.25, 4,2° у R0.5, 3,5° у R0.75 і 2,8° у R1.0. Це значення вводять у програмі підготовки обробки разом із радіусом вершини, щоб симуляція враховувала бічну поверхню конуса.

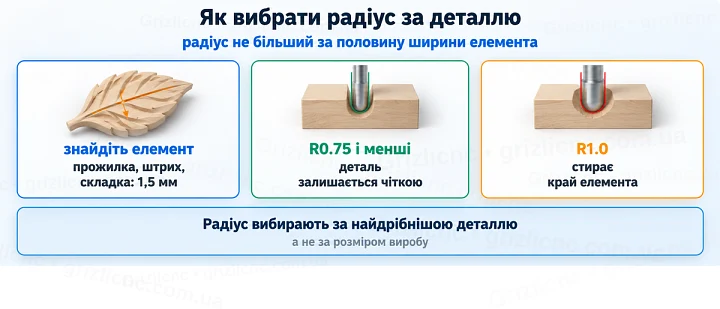

Як підібрати радіус під масштаб рельєфу

Знайдіть у моделі найвужчий елемент, який має залишитися чітким: прожилку листка, складку тканини, штрих літери, зіницю. Радіус вершини беруть не більший за половину ширини цього елемента. Якщо штрих літери в рельєфі завширшки 1,5 мм, підійдуть R0.75 і менші, а фреза R1.0 зітре його край.

• R0.25: мініатюри, дрібний шрифт, волосся і пір’я, тонкий орнамент на невеликих виробах.
• R0.5: ікони, медальйони, рельєфи на скриньках і рамках.
• R0.75: панелі й барельєфи середнього розміру з виразними, але не ювелірними деталями.
• R1.0: великі рельєфи, де важлива швидкість, і чистовий прохід перед доопрацюванням тонкою фрезою.

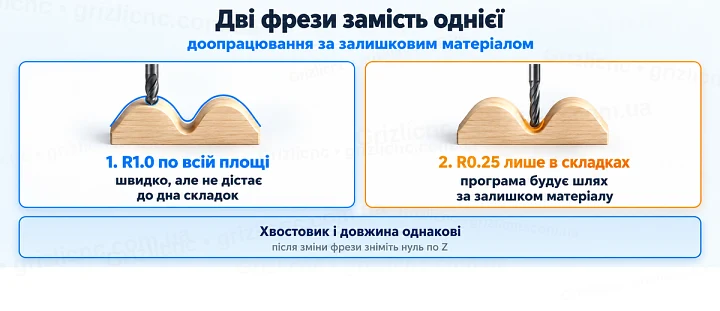

Дві фрези замість однієї

Вести весь рельєф найтоншою фрезою довго і ризиковано: R0.25 працює годинами і зношується швидше. Вигідніше пройти всю поверхню фрезою R1.0, а потім фрезою R0.25 або R0.5 доопрацювати лише ті місця, куди велика вершина не дістала.

У програмі підготовки обробки для цього є стратегія доопрацювання за залишковим матеріалом. У ній вказують попередню фрезу, і програма будує траєкторії лише в заглибленнях і складках, де після неї залишився матеріал. Обидві фрези з однаковим хвостовиком 4 мм і однаковою довжиною, тому після зміни інструмента достатньо заново зняти нуль по Z.

Як берегти тонку вершину

• Не використовуйте конічну фрезу для чорнової вибірки: залишайте їй лише чистовий шар.
• Заглиблюйтеся по похилій або по спіралі, вертикальне врізання центром ламає вершину R0.25 першою.
• Робіть виліт із цанги не більший, ніж потрібно для глибини рельєфу: ріжуча частина 20.5 мм не мусить виходити цілком.
• Перевірте биття: на вершині діаметром 0.5 мм биття в кілька сотих уже змінює ширину канавки.

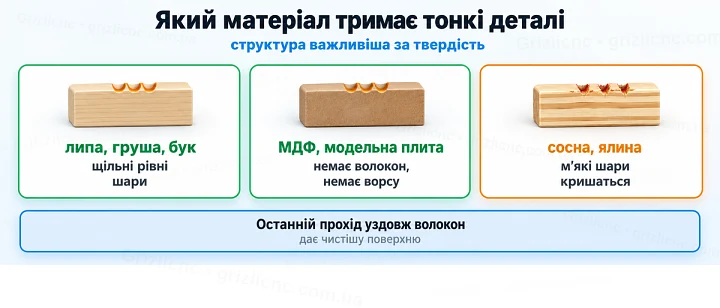

Яка деревина тримає тонкі деталі

Тонка вершина прорізає деталі, але чи втримає їх матеріал, залежить від його структури. Щільна дрібношарова деревина без різкої різниці ранніх і пізніх шарів дає чіткі дрібні елементи: липа, груша, бук, клен, вільха. У сосни і ялини м’які шари рвуться поруч із твердими, і дрібна деталь кришиться.

Для максимальної деталізації підходять МДФ і модельні плити: у них немає волокон, і рельєф із вершиною R0.25 виходить без ворсу. На деревині останній прохід виконують уздовж волокон або під невеликим кутом до них, так поверхня залишається чистішою.
