Специальные фрезы для фрезерного станка ЧПУ

Какие фрезы называют специальными

Основу работы фрезерного станка составляют одно- и двухзаходные спиральные фрезы: ими режут контуры, пазы и карманы в большинстве материалов. Специальные фрезы дополняют их там, где универсальная геометрия не справляется: материал расслаивается, стружка забивает паз, нужна фаска определённого угла или линия шириной в десятые доли миллиметра.

У каждой специальной фрезы есть своя задача, и вне её она проигрывает универсальной спиральной. Поэтому их выбирают не по принципу «лучше», а под конкретную операцию.

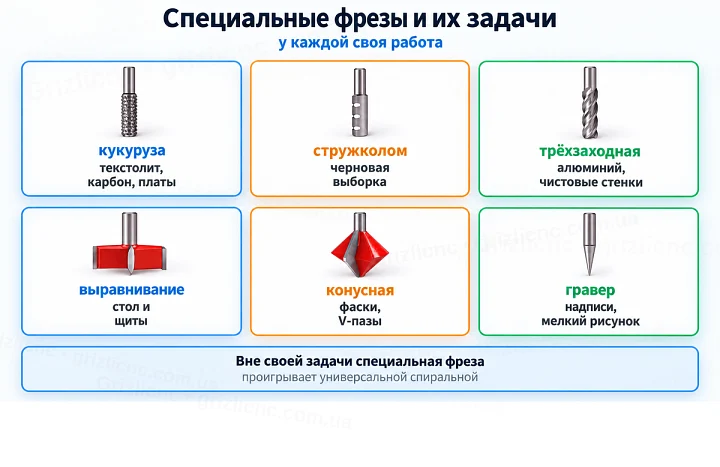

Виды специальных фрез и их задачи

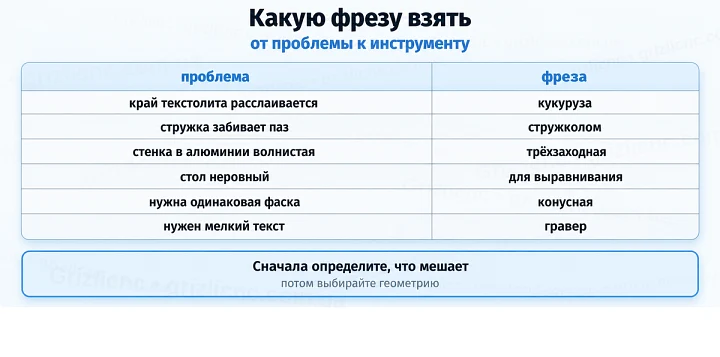

Как выбрать фрезу под задачу

• Край расслаивается или лохматится на текстолите, стеклопластике, карбоне: фреза кукуруза, её насечка режет волокна с двух сторон.
• Стружка забивает паз и пригорает на глубокой выборке в дереве и плитах: стружколом.
• Стенка в алюминии или твёрдом пластике дрожит и получается волнистой: трёхзаходная спиральная фреза, она жёстче двухзаходной того же диаметра.
• Стол станка неровный, и детали выходят разной толщины: фреза для выравнивания плоскости.
• Нужна одинаковая фаска по краю детали или V-паз: конусная фреза нужного угла.
• Нужен мелкий текст или тонкий орнамент: гравер.

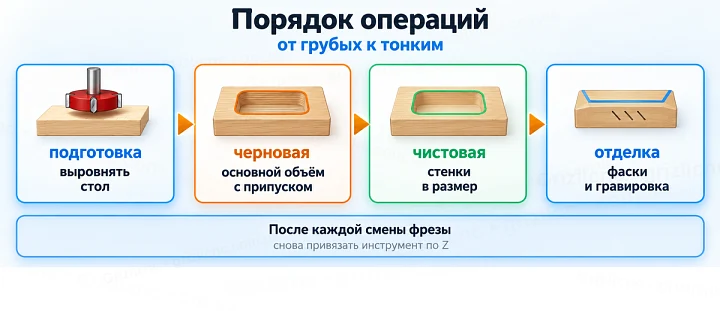

Как распределить операции между фрезами

Сложную деталь редко делают одной фрезой. Последовательность строят от грубых операций к тонким, и каждая фреза делает то, что у неё получается лучше всего:

• Подготовка: выравнивание стола или заготовки фрезой большого диаметра.
• Черновая выборка: стружколом или двухзаходная фреза снимает основной объём с припуском.
• Чистовой проход: спиральная фреза, на металле и твёрдых пластиках трёхзаходная, выводит стенки в размер.
• Отделка: конусная фреза снимает фаски, гравер наносит надписи и мелкий рисунок.

Смена инструмента требует повторной привязки по Z: длина вылета у каждой фрезы своя. Если станок не имеет датчика длины инструмента, ноль снимают заново после каждой замены, иначе фаска или гравировка уйдут по глубине.

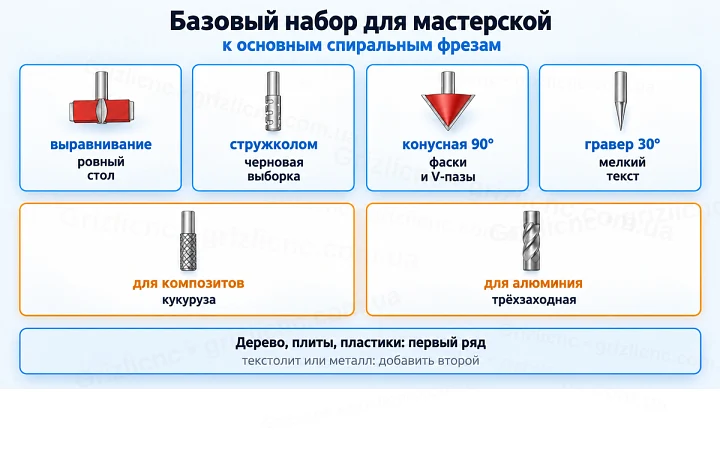

Базовый набор для мастерской

Для станка, который работает по дереву, плитам и пластикам, к основным спиральным фрезам достаточно добавить:

• фрезу для выравнивания плоскости: без ровного стола не будет точной глубины ни у одной операции;
• стружколом под черновую выборку толстых плит;
• конусную фрезу 90° для фасок и V-пазов;
• гравер 30° для мелкого текста.

Если в работе текстолит, печатные платы или композиты, нужна фреза кукуруза. Если алюминий и цветные металлы, нужны трёхзаходные спиральные фрезы и обдув зоны резания.

Совместимость со станком

Специальные фрезы выпускают с разными хвостовиками: фрезы кукуруза, граверы и трёхзаходные фрезы с хвостовиком 3, 3.175 или 4 мм, фасонные фрезы большого диаметра с хвостовиком 6 мм. Перед покупкой проверьте, что под каждый хвостовик есть цанга точно того же размера, а мощности шпинделя хватает на фрезу большого диаметра. Широкая фреза для выравнивания и конусная фреза 32 мм требуют пониженных оборотов, поэтому шпиндель должен держать момент и на нижней части диапазона.

Частые ошибки

• Берут специальную фрезу «на всё» и используют её вне её задачи.
• Делают чистовую стенку стружколомом и получают следы зубцов.
• Режут текстолит и карбон универсальной спиральной фрезой и получают расслоение края.
• Не привязывают инструмент по Z после смены фрезы.
• Ставят фрезу большого диаметра на высоких оборотах, рассчитанных на тонкие фрезы.
