Фрези з прямими ножами діаметром 4-6 мм для фрезерного верстата ЧПУ

У групі зібрані двозахідні фрези з прямими ножами діаметром 4, 5 і 6 мм із ріжучою частиною від 25 до 42 мм. Це інструмент для розкрою фанери, МДФ, ДСП і листових пластиків середньої та великої товщини, для пазів і вибирання. У статті розбираємо, яку товщину листа прорізає кожна фреза, як діаметр впливає на ширину різу, відходи і радіус внутрішніх кутів, як різати пази під з’єднання і які цанги потрібні.
Сортувати за За замовчуванням За ціною

Яку товщину листа прорізає фреза

Під час наскрізного різу ріжуча частина має бути довшою за товщину листа, інакше в різ увійде хвостовик, почне терти стінку і гріти матеріал. Якщо залишити запас 2 мм, то вийде так:

ФрезаРіжуча частинаЗагальна довжинаЛист наскрізь при запасі 2 мм
D425 мм45 ммдо 23 мм
D532 мм55 ммдо 30 мм
D642 мм70 ммдо 40 мм

Довга фреза впорається і з тонким листом, але на тонкому матеріалі краща коротка і товста: вона менше відгинається, і стінка різу виходить рівнішою.

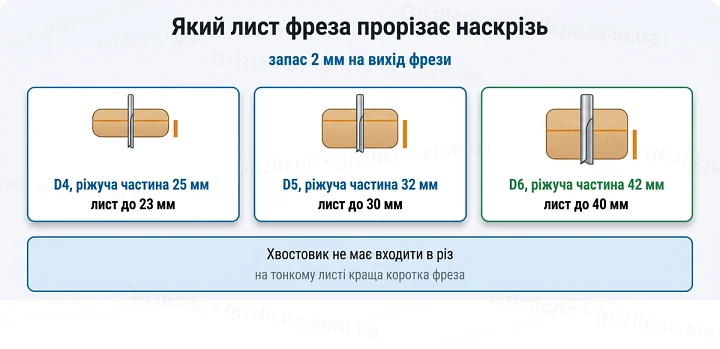

Який лист фреза прорізає наскрізь: запас 2 мм на вихід фрези

Ширина різу, відходи і пил

Ширина різу дорівнює діаметру фрези. Між сусідніми деталями під час розкладки на листі залишають зазор не менший за діаметр, а весь об’єм матеріалу в різі перетворюється на стружку і пил. Для листа завтовшки 18 мм на кожен метр різу:

ФрезаШирина різуОб’єм стружки на метр різу
D44 мм72 см³
D55 мм90 см³
D66 мм108 см³

Фреза 6 мм знімає в півтора раза більше матеріалу, ніж 4 мм, і навантажує шпиндель і пилосос сильніше. Зате вона жорсткіша і витримує більшу подачу. Для щільної розкладки дрібних деталей вигідніша 4 мм, для товстих плит і довгих різів 6 мм.

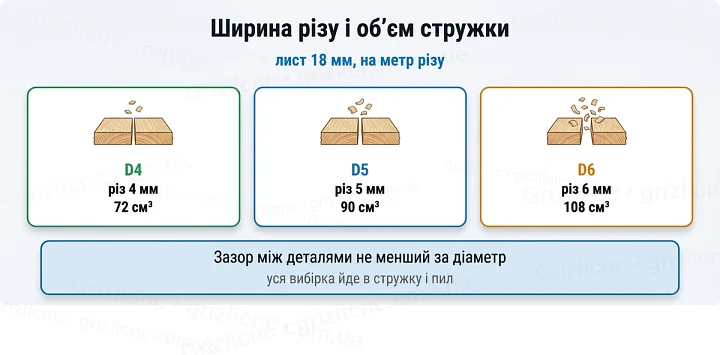

Ширина різу і об’єм стружки: лист 18 мм, на метр різу

Радіус внутрішніх кутів

Фреза не може вирізати внутрішній кут, гостріший за свій радіус: у 4 мм це 2 мм, у 5 мм це 2.5 мм, у 6 мм це 3 мм. Для меблевих деталей, куди вставляється інша деталь із прямим кутом, у програмі підготовки обробки роблять підрізання кута: фреза заходить у кут по діагоналі або вздовж однієї сторони, і прямокутна деталь сідає без підгонки напилком.

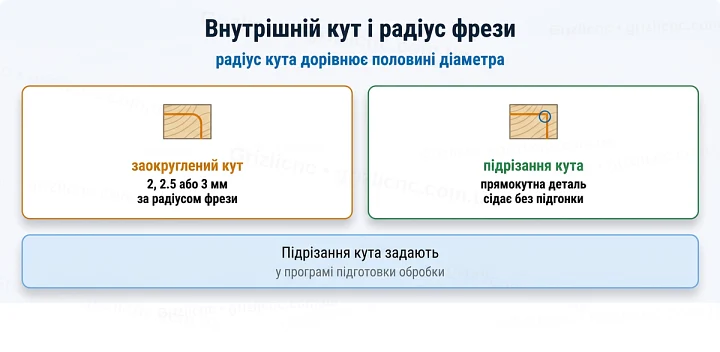

Внутрішній кут і радіус фрези: радіус кута дорівнює половині діаметра

Пази під з’єднання

Фреза діаметром 4, 5 або 6 мм за один прохід ріже паз своєї ширини, але паз під лист фанери чи МДФ так різати не варто. Реальна товщина листа відрізняється від номінальної, а биття фрези додає до ширини паза кілька сотих міліметра. Надійніше взяти фрезу, меншу за паз, і пройти його у два проходи зі зміщенням, підігнавши ширину за заміром конкретного листа.

  • Паз під задню стінку: ширина за заміром листа ДВП або фанери, глибина на третину або половину товщини деталі.
  • Шип і паз: ширину паза підганяють пробним різом на обрізку того самого листа.
  • Вибирання під фурнітуру: кишеня з кроком, меншим за діаметр, щоб на дні не залишалося гребенів.

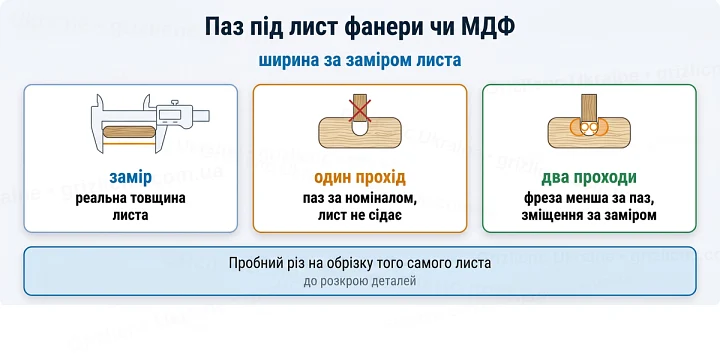

Паз під лист фанери чи МДФ: ширина за заміром листа

Стружка в пазу

Прямі канавки не піднімають стружку вгору, як спіральна фреза зі стружкою вгору, тому в глибокому пазу вона ущільнюється і гріє фрезу. Пилосос біля самої фрези обов’язковий, а глибокий паз проходять за кілька проходів по висоті. Якщо стінка різу темніє, а замість стружки летить пил, фреза тре матеріал: подачу збільшують або оберти знижують.

Хвостовик і цанга

У фрез цієї групи хвостовик дорівнює діаметру ріжучої частини: 4, 5 або 6 мм. Кожній потрібна цанга свого розміру, усі три входять у діапазон цанг ER11, ER16 і ER20. Хвостовик вставляють на всю глибину цанги, а виліт залишають таким, щоб ріжуча частина перекривала товщину листа із запасом.
