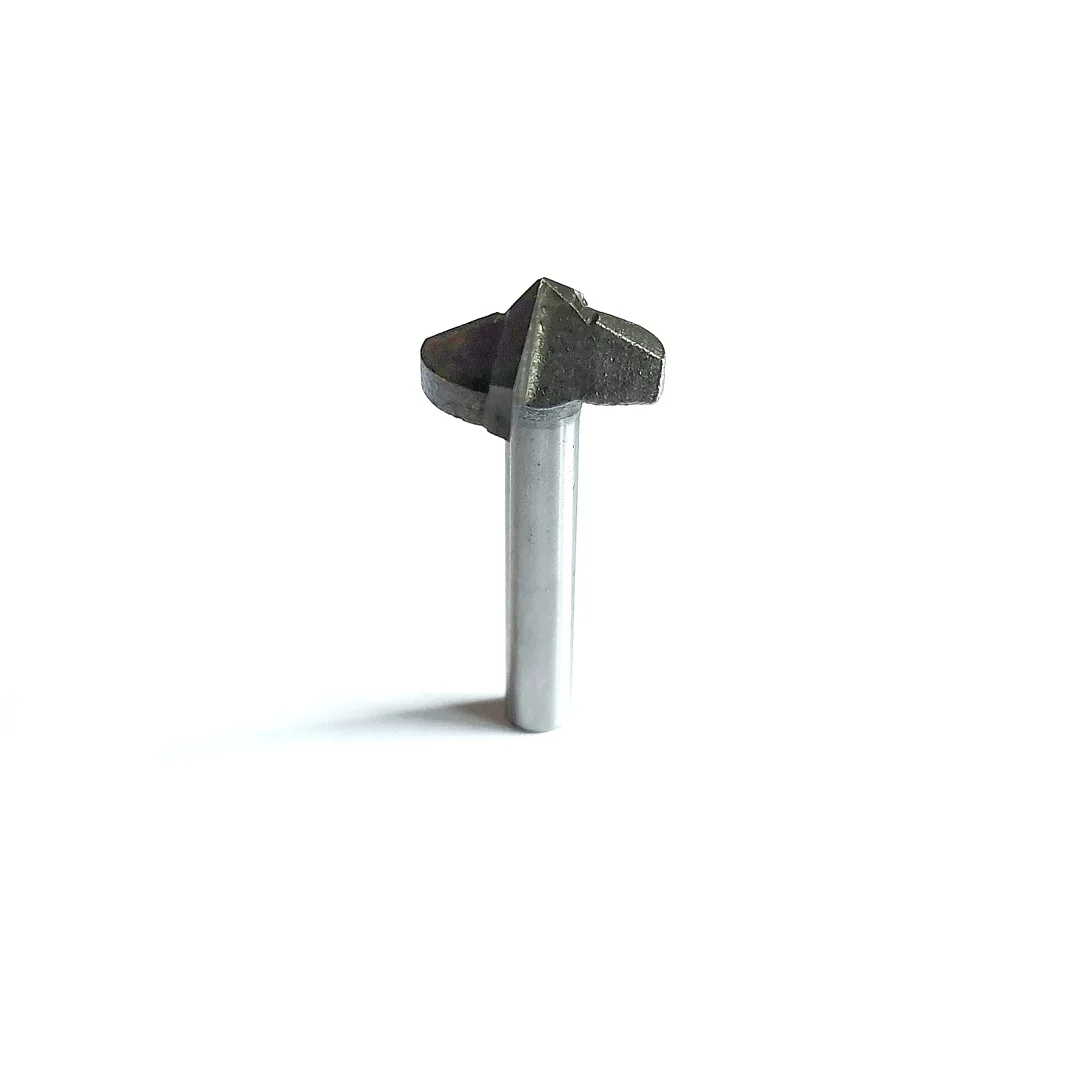

Фреза конусна 22 мм з кутом 135° призначена для широких пологих фасок, декоративних скосів і неглибоких V-пазів на фрезерному верстаті з ЧПУ. Великий кут при вершині робить профіль пласким: фреза знімає матеріал широкою смугою на невеликій глибині. Різальних кромок дві, сплав 3А, робоча частина 10 мм, загальна довжина 41 мм, хвостовик 6 мм. Фреза встановлюється в цангу 6 мм (ER11, ER16, ER20 та аналоги) і працює по дереву, плитним матеріалам і листовим пластикам.
Що таке конусна фреза 135°
- Різальна частина має форму невисокого конуса. Кут 135° між кромками означає, що кожна сторона відхилена від осі на 67,5°, а від поверхні заготовки всього на 22,5°, тому скіс виходить пологим.
- Як і у будь-якої V-подібної фрези, ширина різу зростає з глибиною, але при 135° значно швидше: за стандартною формулою ширина приблизно в 4,8 раза більша за глибину. Заглиблення на 1 мм дає смугу шириною близько 4,8 мм.
- За розрахунком висота конуса близько 4,6 мм, цього вистачає на скіс шириною до 22 мм. У аналогічних фрез 22 мм 135° виробники вказують довжину конічної частини 4,55 мм.
- У каталогах такий інструмент називають V-подібною фрезою для зняття фаски, фаскознімною або конусною фрезою, англійською V-groove bit або chamfer bit.
- Ширококутні V-фрези (120° і більше) використовують передусім для фасок і неглибокого декору, а не для гравіювання дрібного тексту.
Які матеріали обробляє
- Деревина хвойних і листяних порід
- Фанера, МДФ, ДСП і меблеві щити
- Акрил і ПВХ, зокрема для зняття фаски на кромках
- Композитні листові матеріали
Переваги
- Кут 135°: полога фаска на кромках стільниць, фасадів, полиць і рамок, а також широкі неглибокі канавки для декору.
- Діаметр 22 мм: за розрахунком фаска або V-паз шириною до 22 мм виконується за один прохід по контуру.
- Невелика глибина профілю: щоб отримати широку смугу, фреза заглиблюється всього на кілька міліметрів, тому навантаження на інструмент і верстат невелике.
- Дві кромки з твердого сплаву 3А: рівний різ і зносостійкість на плитних матеріалах.
- Хвостовик 6 мм: при загальній довжині 41 мм в цанзі залишається близько 31 мм, фреза надійно тримається в затиску.
Рекомендації щодо застосування
- Режими: загальні таблиці швидкостей допускають для фрез діаметром до 25,4 мм до 24 000 об/хв. Посібники з V-фрез радять починати з 15 000-18 000 об/хв і подачі 1 200-2 000 мм/хв, а для ширококутних фрез при знятті фасок вказують близько 18 000 об/хв і 2 000-2 500 мм/хв. Підбирайте остаточні значення за звуком і чистотою поверхні.
- Точно виставляйте нуль по Z: при куті 135° помилка по висоті 0,1 мм змінює ширину фаски майже на 0,5 мм.
- В програмі CAM задайте кут інструмента 135° і потрібну ширину фаски, глибину програма розрахує сама. Перед запуском перегляньте симуляцію траєкторії.
- При знятті фаски по кромці зміщуйте фрезу вниз так, щоб скіс формував ділянку кромки вище вістря: біля самої вершини малий діаметр і дрібна канавка, тому поверхня там виходить менш чистою.
- Зробіть пробний різ на обрізку і перевірте ширину та симетричність скосу, перш ніж обробляти готову деталь.
- Вставляйте хвостовик в цангу на всю довжину. Якщо фреза почала бити, зупиніть верстат і затисніть її заново. Чорні метали цією фрезою не обробляють, а при роботі з деревом і МДФ потрібне пиловидалення.
