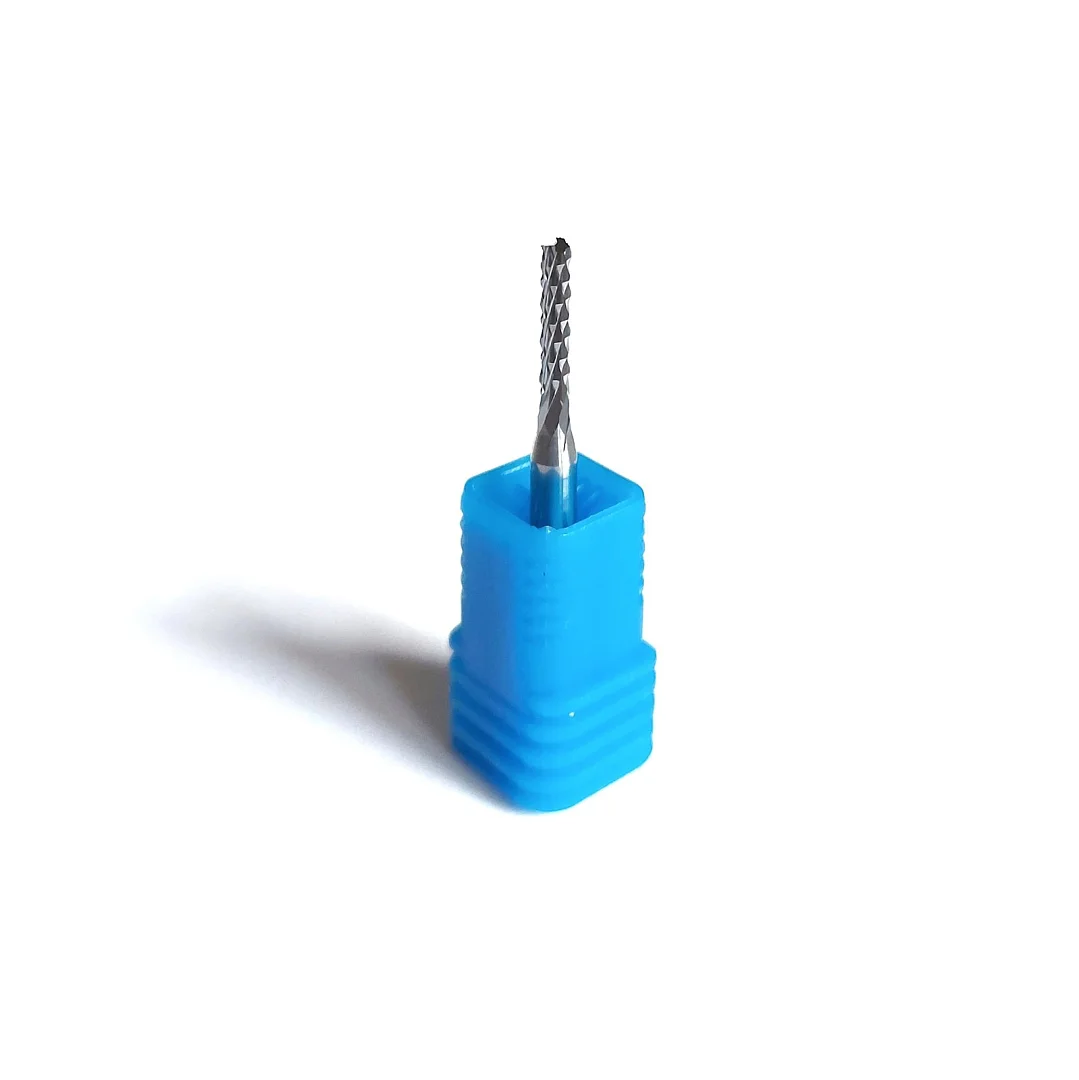

Фреза кукурудза 2 мм L10 призначена для тонкої роботи: дрібних отворів, вузьких пазів і складних контурів у друкованих платах, склотекстоліті та карбоні. Малий діаметр дозволяє вирізати деталі з дрібними елементами й внутрішніми кутами радіусом від 1 мм. Фреза виготовлена з твердого сплаву 3А, робоча частина 10 мм, загальна довжина 38 мм. Хвостовик товщий за ріжучу частину, 3.175 мм (1/8"), тому інструмент встановлюється у поширену цангу 3.175 мм (ER11, ER16 та аналоги). На хвостовик разом із переходом до робочої частини припадає 28 мм.
Що таке фреза «кукурудза»
- На робочій частині нарізана сітка крихітних зубців, її утворюють канавки правого й лівого напрямків, що перетинаються. Візерунок нагадує кукурудзяний качан, звідси й назва. Зустрічаються також назви: рашпільна фреза, corn cob або corn teeth end mill.
- Зубці з різним нахилом ріжуть назустріч один одному, тому шари плати і волокна карбону перерізаються чисто, без задирок по краю навіть на дрібних деталях.
- Матеріал виводиться у вигляді дрібного пилу, який не забиває вузький паз шириною 2 мм.
- Фреза працює переважно боковою частиною: контури, пази, вікна, вирізання невеликих деталей.
Які матеріали обробляє
- Друковані плати FR-4 і CEM-3: обрізання по контуру, вирізи, кріпильні вікна
- Тонкий склотекстоліт, текстоліт і G10
- Тонкі карбонові пластини для дрібних деталей і моделей
- Гетинакс, епоксидні й фенольні листи
- Тонка фанера, МДФ і ХДФ для макетів і невеликих виробів
- Акрил і ПВХ невеликої товщини
Переваги
- Діаметр 2 мм: вузький різ і радіус внутрішніх кутів від 1 мм. Можна вирізати дрібні отвори, прорізи й деталі складної форми.
- Хвостовик 3.175 мм: не потрібна окрема мініатюрна цанга, фреза стає в ту саму цангу, що й інші фрези 1/8".
- Робоча частина 10 мм: для такого тонкого інструмента коротка довжина особливо важлива, вона зменшує прогин і ризик поломки.
- Твердий сплав 3А: кромка довго тримає гостроту на абразивному скловолокні і карбоні.
- Охайний край: насічка не розшаровує матеріал, дрібні деталі майже не потребують доведення.
Рекомендації щодо застосування
- Робочу частину зазвичай беруть на 2 мм довше товщини листа, тобто L10 формально підходить для матеріалу приблизно до 8 мм. Але при діаметрі 2 мм фреза найкраще проявляє себе на тонких листах: платах, пластинах карбону і склотекстоліту завтовшки кілька міліметрів.
- Знімайте матеріал малими кроками по глибині. У таблиці режимів одного з виробників для фрези «кукурудза» 2 мм (карбон і друковані плати) вказані 12 000 об/хв, подача 500 мм/хв, швидкість врізання 300 мм/хв і глибина 0,3 мм за прохід. Для дрібних фрез «кукурудза» з хвостовиком 3.175 мм продавці також вказують 18 000-20 000 об/хв. Розглядайте ці цифри як стартові і змінюйте їх поступово.
- Тонка фреза чутлива до перевантаження: різке врізання, завищена подача або велика глибина швидко її ламають. Врізайтесь плавно, по рампі або гвинтовій траєкторії, без вертикального занурення.
- При цьому не занижуйте подачу надмірно: тертя замість різання перегріває кромку і притуплює її. У керуючій програмі задайте діаметр інструмента 2 мм, щоб траєкторія і розміри деталей збігалися з кресленням.
- Хвостовик затискайте в чистій цанзі 3.175 мм, биття для фрези 2 мм критичне. Лист надійно закріпіть, щоб вібрація не ламала інструмент.
- Дрібнодисперсний пил від скловолокна і карбону шкодить легеням: вмикайте пилосос і надягайте респіратор.
