Фрези для 3D-рельєфів для фрезерного верстата ЧПУ

Фрези для 3D ріжуть об’ємні поверхні: рельєфи й барельєфи, об’ємне різьблення, форми і майстер-моделі. Це двозахідні фрези зі сферичним торцем, зі сталим діаметром або з конічним тілом, на хвостовику від 2 до 8 мм. У статті розбираємо, чим 3D-обробка відрізняється від плоскої, скільки триває чистовий прохід і як його порахувати, які стратегії вибирають для пологих і крутих ділянок, як підготувати заготовку і за якими ознаками вибрати групу фрез.
Сортувати за За замовчуванням За ціною
Фреза для 3D D4 L20.5 R0.25 5A (F2S 3D)
Фреза для 3D D4 L20.5 R0.25 5A (F2S 3D)
Конічна сферична фреза R0.25 з ріжучою частиною 20.5 мм і хвостовиком 4 мм для чистової 3D-обробки рельєфів по дереву і МДФ.
Немає у наявності
239грн
Фреза для 3D D4 L20.5 R0.5 5A (F2S 3D)
Фреза для 3D D4 L20.5 R0.5 5A (F2S 3D)
Конічна сферична фреза R0.5 з ріжучою частиною 20.5 мм і хвостовиком 4 мм для чистової 3D-обробки рельєфів по дереву і МДФ.
Немає у наявності
239грн
Фреза для 3D D4 L20.5 R0.75 5A (F2S 3D)
Фреза для 3D D4 L20.5 R0.75 5A (F2S 3D)
Конічна сферична фреза R0.75 з ріжучою частиною 20.5 мм і хвостовиком 4 мм для чистової 3D-обробки рельєфів по дереву і МДФ.
Немає у наявності
239грн
Фреза для 3D D6 L30.5 R1.0 5A (F2S 3D)
Фреза для 3D D6 L30.5 R1.0 5A (F2S 3D)
Конічна сферична фреза R1.0 з ріжучою частиною 30.5 мм і хвостовиком 6 мм для чистової 3D-обробки рельєфів по дереву і МДФ.
Немає у наявності
339грн
Фреза для 3D D8 L60 R1.0 5A (F2S 3D)
Фреза для 3D D8 L60 R1.0 5A (F2S 3D)
Конічна сферична фреза R1.0 з ріжучою частиною 60 мм і хвостовиком 8 мм для чистової 3D-обробки рельєфів по дереву і МДФ.
Немає у наявності
782грн
Фреза для 3D D4 L20.5 R1.0 5A (F2S 3D)
Фреза для 3D D4 L20.5 R1.0 5A (F2S 3D)
Конічна сферична фреза R1.0 з ріжучою частиною 20.5 мм і хвостовиком 4 мм для чистової 3D-обробки рельєфів по дереву і МДФ.
Немає у наявності
239грн

Чим 3D-обробка відрізняється від плоскої

Під час розкрою, вибирання пазів і кишень фреза опускається на задану глибину і йде по контуру, висота змінюється сходинками. Під час 3D-обробки верстат одночасно переміщує фрезу по всіх трьох осях, і вершина повторює поверхню моделі в кожній точці. Джерелом слугує тривимірна модель або карта висот, де світлі ділянки вищі, а темні нижчі.

Плоский торець залишив би на такій поверхні драбину зі сходинок, тому чистовий прохід ведуть фрезою зі сферичним торцем. Між рядками залишаються гребінці, висоту яких задає крок, а форма вершини задає, які дрібні деталі вдасться прорізати.

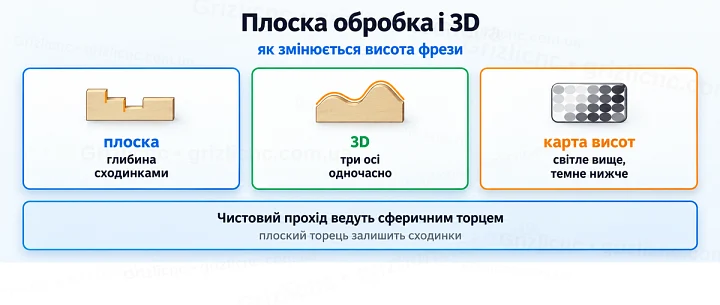

Плоска обробка і 3D: як змінюється висота фрези

Скільки триває чистовий прохід

Час чистового проходу рахують за довжиною траєкторії: кількість рядків дорівнює ширині рельєфу, поділеній на крок, довжина шляху дорівнює кількості рядків, помноженій на довжину рядка, а час дорівнює довжині шляху, поділеній на подачу. Для панелі 300x200 мм, рядків уздовж довгої сторони, гребінця 0,01 мм і подачі 2000 мм/хв, взятої для прикладу:

Радіус вершиниКрокРядківДовжина шляхуЧас
R0.250,14 мм1429429 м3 год 34 хв
R0.50,2 мм1000300 м2 год 30 хв
R1.00,28 мм714214 м1 год 47 хв
R30,49 мм408122 м1 год 1 хв

Реальний час більший за розрахунковий: на рельєфі верстат постійно розганяється і гальмує і не виходить на задану подачу на коротких ділянках. Зате розрахунок одразу показує, що гладкість коштує часу: допустимий гребінець 0,02 мм замість 0,01 мм скорочує кількість рядків в 1,4 раза.

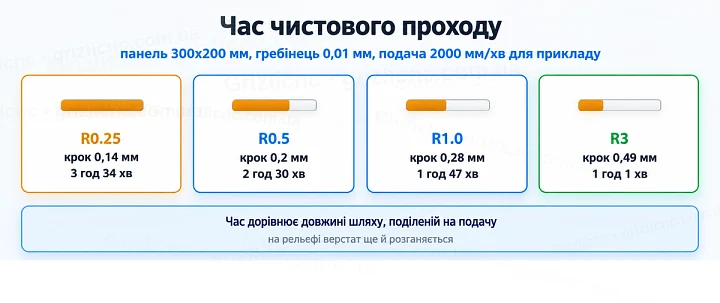

Час чистового проходу: панель 300x200 мм, гребінець 0,01 мм, подача 2000 мм/хв для прикладу

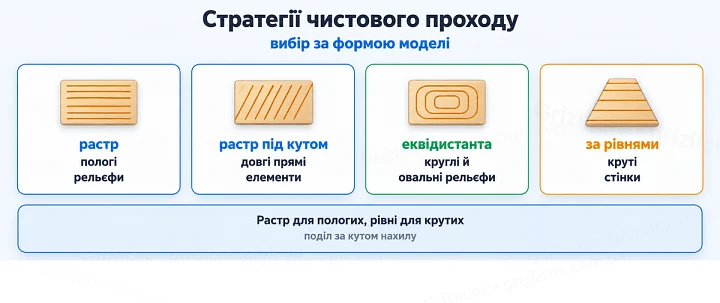

Стратегії чистового проходу

СтратегіяЯк іде фрезаДе добра
Растрпаралельними рядками по всій площіпологі рельєфи, барельєфи, панелі
Растр під кутомрядки під кутом до основних ліній моделірельєфи з довгими прямими елементами
Еквідистантапо контурах, що повторюють межу моделімедальйони, круглі й овальні рельєфи
За рівнямигоризонтальними шарами по висотікруті стінки і високі об’ємні моделі

Растр добре обробляє пологі ділянки, але на крутих схилах крок уздовж схилу розтягується і гребінці стають вищими. Прохід за рівнями поводиться навпаки. Тому складні моделі обробляють комбінацією: растр для ділянок, положистіших за заданий кут, і прохід за рівнями для крутіших ділянок, такий поділ за кутом нахилу є в більшості програм підготовки обробки.

Стратегії чистового проходу: вибір за формою моделі

Заготовка для рельєфу

  • Товщина: глибина рельєфу плюс основа, яка тримає виріб, плюс припуск на вирівнювання верхньої площини.
  • Клеєний щит: ламелі склеюють із чергуванням річних кілець, щоб щит менше жолобило після вибирання матеріалу.
  • Напрямок волокон: довгі елементи рельєфу розташовують уздовж волокон, так вони міцніші й чистіше обробляються.
  • Кріплення: притиски і гвинти ставлять за межами рельєфу і вище за них не піднімають траєкторію, двосторонній скотч тримає тонкі заготовки по всій площі.
  • Нуль по Z: знімають на верхній площині заготовки після її вирівнювання, тоді глибина рельєфу збігається з моделлю.

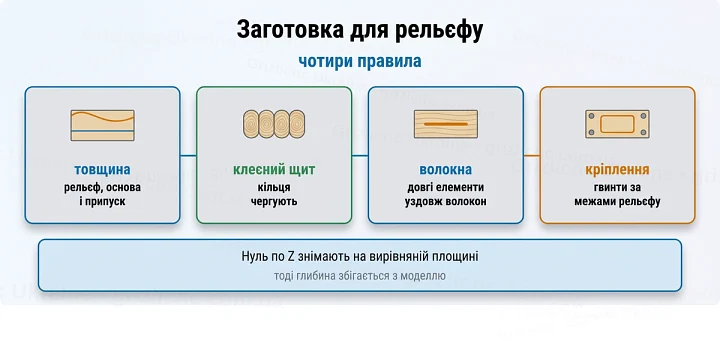

Заготовка для рельєфу: чотири правила

Як вибрати групу фрез

ГрупаФормаДе застосовують
Діаметр 1-3.175 ммсферичні сталого діаметрадрібні вироби, вузькі пази із заокругленим дном, вертикальні стінки, настільні верстати з цангою 3.175 мм
Діаметр 4 ммконічні сферичні, вершина від R0.25 до R1.0детальні рельєфи, ікони, орнамент, доопрацювання дрібних елементів
Діаметр 5-8 ммконічні та сферичні на товстому хвостовикуглибокі рельєфи, великі панелі, напівчистовий прохід

Для одного рельєфу зручно взяти фрези з двох груп: велика вирівнює поверхню, а тонка пропрацьовує деталі. Перед купівлею перевірте, які цанги є у шпинделя, і порівняйте довжину ріжучої частини з глибиною майбутнього рельєфу.
