Фрези кукурудза для фрезерного верстата ЧПУ

Що таке фреза кукурудза

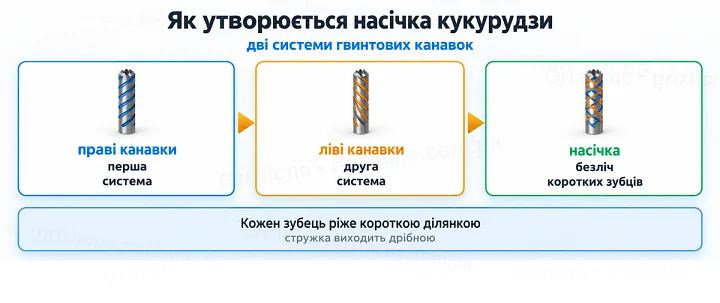

Фреза кукурудза отримала назву за вигляд ріжучої частини: вона вкрита дрібною ромбічною насічкою і схожа на кукурудзяний качан. Насічку утворюють дві системи гвинтових канавок, права і ліва. Вони перетинаються і розбивають кромки на безліч коротких зубців.

Фрези роблять із цільного твердого сплаву: скловолокно і вуглеволокно абразивні і швидко туплять швидкорізальну сталь. Діаметри фрез кукурудза невеликі, до 4 мм, вони розраховані на шпинделі настільних і середніх верстатів.

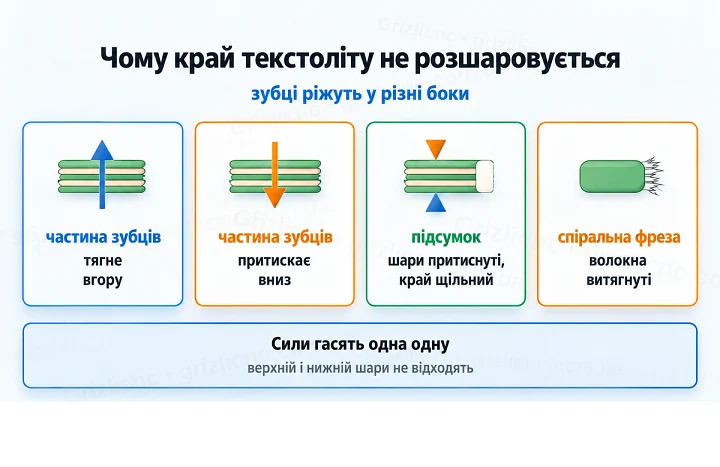

Чому шаруватий матеріал не розшаровується

Кожен зубець ріже короткою ділянкою, а сусідні зубці нахилені в різні боки. Частина з них тягне матеріал угору, частина притискає вниз, і сили взаємно гасяться. Верхній і нижній шари листа притиснуті до середини, тому край залишається щільним, без відшарування і стирчання волокон.

• Волокна зрізаються, а не витягуються зі сполучної речовини.
• Стружка дрібна, схожа на пил, не забиває вузький різ.
• Тепло йде зі стружкою, епоксидна сполучна речовина не підплавляється і не налипає на фрезу.

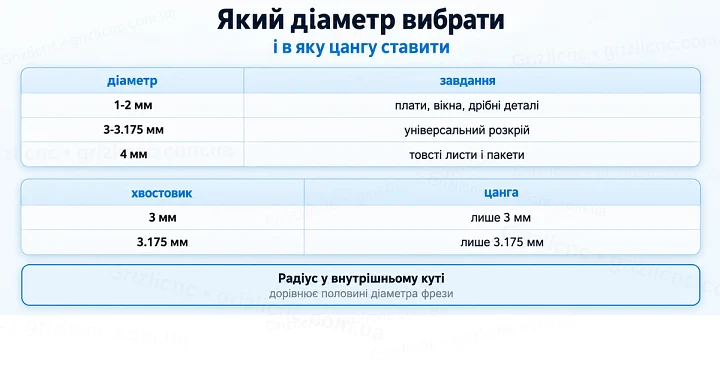

Як вибрати діаметр, довжину і хвостовик

Довжину ріжучої частини вибирають трохи більшою за товщину листа: коротка фреза жорсткіша і точніша, довга потрібна лише для товстого матеріалу. Радіус у внутрішньому куті деталі дорівнює половині діаметра фрези, це треба враховувати під час проєктування вирізу.

Хвостовик ставлять лише в цангу точно того самого розміру. Хвостовики 3 і 3.175 мм виглядають однаково, але фреза 3 мм у цанзі 3.175 мм затискається з перекосом і б’є.

Покриття

Фрези кукурудза випускають без покриття і з титановим покриттям золотистого кольору. Покриття знижує тертя і налипання сполучної речовини на зубці та сповільнює знос кромок. Воно виправдане за регулярної роботи зі склотекстолітом і карбоном. Для разових робіт і деревини достатньо фрези без покриття.

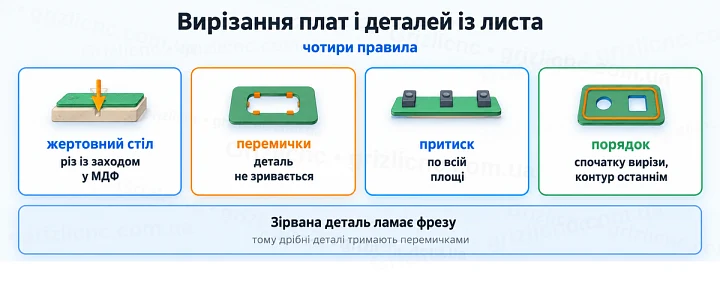

Вирізання друкованих плат і деталей із листа

• Під лист кладуть жертовний стіл із МДФ і прорізають лист наскрізь із невеликим заходом у нього, щоб не зачепити стіл верстата.
• Дрібні деталі утримують перемичками, які залишають на контурі і зрізають після обробки. Інакше деталь наприкінці різу зривається і ламає фрезу.
• Лист притискають по всій площі: склотекстоліт пружинить, а плата з прогином виходить різної глибини різу.
• Спочатку виконують внутрішні вирізи і отвори, контур деталі ріжуть останнім.

Режими різання

Як орієнтир виробники фрез кукурудза з хвостовиком 3.175 мм вказують для текстоліту і плат 12000-20000 об/хв, подачу 500-1000 мм/хв, заглиблення 300 мм/хв і 0,3 мм за прохід. Це стартові значення: режим підбирають на обрізку того самого листа, дивлячись на край і на стружку.

Подачу не занижують: на малій подачі зубці труть скловолокно і тупляться швидше, ніж за нормального різання. Вертикальне врізання фреза кукурудза переносить гірше за кінцеву, тому заглиблюються по похилій або по спіралі.

Пил і безпека

Пил скловолокна і вуглеволокна подразнює шкіру і небезпечний для легень, а вугільний пил ще й електропровідний і осідає в електроніці верстата. Працюють із пилососом біля зони різання і в респіраторі, після роботи стіл і верстат прибирають пилососом, а не змітають щіткою.

Типові помилки

• Ріжуть текстоліт універсальною спіральною фрезою і отримують кошлатий край.
• Ставлять фрезу 3 мм у цангу 3.175 мм.
• Беруть довгу фрезу для тонкого листа і ламають її вібрацією.
• Вирізають дрібні деталі без перемичок.
• Працюють без пиловідведення.
