Алмазні конічні фрези по каменю FD з хвостовиком 4-8 мм

Що таке фрези по каменю FD

Фреза FD не ріже камінь кромкою. Її робоча частина виконана конусом і вкрита алмазною крихтою, а вершина заокруглена. Алмазні зерна стирають камінь під час обертання, тому такий інструмент працює по граніту і мармуру, де твердосплавна кромка тупиться і викришується за кілька хвилин.

Конус і заокруглена вершина роблять фрезу універсальною для гравіювання: вершина малює тонкі лінії, а на більшій глибині в роботу входить конус і лінія стає ширшою. Так однією фрезою виконують і дрібний текст, і великі літери, і плавний неглибокий рельєф.

Геометрія: хвостовик, робоча частина і радіус вершини

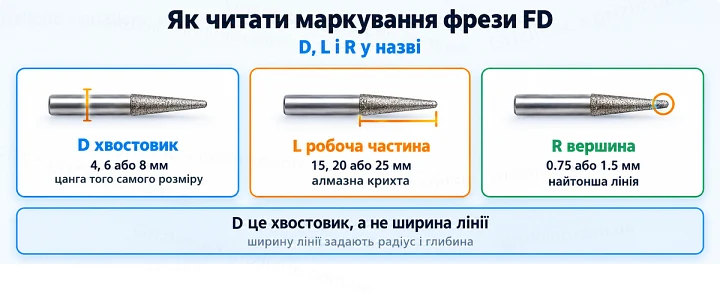

Цифра після D у назві це діаметр хвостовика, а не ширина лінії. Хвостовик ставлять у цангу того самого розміру: 4, 6 або 8 мм. L це довжина робочої частини з алмазним шаром, R радіус заокруглення вершини.

Ширина лінії і глибина гравіювання

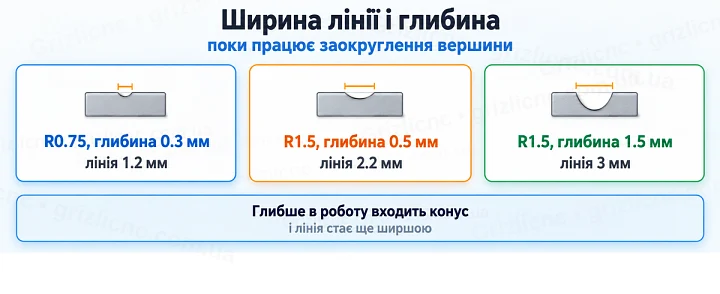

Поки глибина менша за радіус вершини, канавку формує лише заокруглення, і ширина дорівнює хорді кола радіусом R на цій глибині. При R0.75 і глибині 0,3 мм ширина лінії 1,2 мм. При R1.5 і глибині 0,5 мм ширина 2,2 мм, а на глибині, що дорівнює радіусу, 3 мм. Глибше працює конус, і кожен наступний міліметр глибини розширює лінію.

Звідси практичне правило: товщину ліній напису задають глибиною проходу, а найтоншу лінію обмежує радіус. Для дрібного шрифту вибирають фрезу R0.75 і малу глибину. Якщо стіл або плита каменю стоять з перекосом, глибина по полю змінюється, і лінії на одному краю виходять ширшими, ніж на іншому, тому плиту вирівнюють, а нульову точку по Z знімають по поверхні каменю.

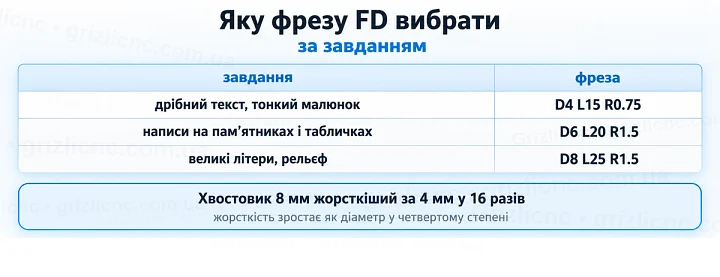

Як вибрати фрезу під завдання

• Дрібний текст і тонкий малюнок: R0.75 з хвостовиком 4 мм.
• Написи на пам’ятниках і табличках: R1.5 з хвостовиком 6 мм, вона дає лінію 2-3 мм на невеликій глибині.
• Великі літери, глибокі канавки і рельєф: R1.5 з хвостовиком 8 мм і робочою частиною 25 мм. Товстий хвостовик менше відхиляється під навантаженням.
• Коротка чи довга фреза: за тієї самої робочої частини коротка фреза жорсткіша, а довга дозволяє дотягнутися до поверхні за притисками і бортами заготовки.

Жорсткість фрези зростає з діаметром у четвертому степені: хвостовик 8 мм жорсткіший за хвостовик 4 мм у 16 разів. Тому для глибокої вибірки і щільного каменю беруть фрезу з товстим хвостовиком, а тонку залишають для деталей.

Вода і режими обробки

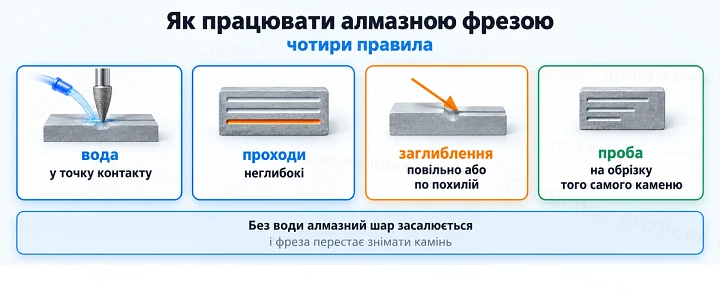

Алмазний інструмент по каменю працює з водою. Вода охолоджує алмазний шар і зв’язку, змиває шлам з канавки і зв’язує пил. Без води зв’язка перегрівається, зерна засалюються, а фреза перестає знімати камінь і швидко зношується.

Як орієнтир виробники алмазного інструмента дають для гравіювання граніту з водою 4000-12000 об/хв, подачу 200-800 мм/хв, заглиблення по Z 50-100 мм/хв і 0,3-1 мм за прохід. Для мармуру і м’якого каменю подачу і глибину беруть вищими. Це стартові значення: для тонкої вершини R0.75 беруть нижню межу, а точний режим підбирають пробним проходом на обрізку того самого каменю, стежачи за сколами по краях канавки і нагрівом фрези.

Знос і заміна

Алмазний шар витрачається поступово. Зношена фреза знімає камінь повільніше, потребує більшого натиску і гріється. Вершина при зносі втрачає форму, і за тієї самої глибини лінія стає ширшою і нерівною. Якщо режим той самий, а якість канавки впала, фрезу міняють.

Термін служби подовжують вода в зоні контакту, неглибокі проходи і відсутність ударів під час заглиблення. Перед встановленням хвостовик і цангу очищають від шламу, інакше фреза стане з биттям і зношується з одного боку.

Типові помилки

• Працюють без води або з водою, яка не потрапляє в точку контакту.
• Ставлять глибину за прохід, як у фрези по дереву, і перевантажують алмазний шар.
• Плутають D із шириною лінії і отримують лінії ширші, ніж у макеті.
• Не вирівнюють плиту, і ширина ліній змінюється по полю.
• Опускають фрезу в камінь на робочій подачі замість повільного заглиблення.
