Фрези з прямими ножами 3.175 мм для фрезерного верстата ЧПУ

У групі зібрані двозахідні фрези з прямими ножами діаметром 3.175 мм із ріжучою частиною 12, 17, 22 і 25 мм. Хвостовик 3.175 мм підходить до більшості настільних верстатів, тому це ходовий інструмент для розкрою фанери, МДФ і листових пластиків на дрібні деталі. У статті розбираємо, як вибрати довжину під товщину листа, як програма зміщує траєкторію на радіус фрези, навіщо потрібні перемички, у якому порядку різати контури і як утримати тонкий лист на столі.
Сортувати за За замовчуванням За ціною

Чотири довжини одного діаметра

Усі фрези групи ріжуть однаковий різ завширшки 3.175 мм і відрізняються лише довжиною ріжучої частини. Вибирають найкоротшу, яка прорізає лист наскрізь із запасом: кожен зайвий міліметр довжини робить тонку фрезу гнучкішою.

Ріжуча частинаЛист наскрізь при запасі 2 ммВідношення довжини до діаметра
12 ммдо 10 мм3,8
17 ммдо 15 мм5,4
22 ммдо 20 мм6,9
25 ммдо 23 мм7,9

Фреза з відношенням понад 6 помітно гнеться під бічним навантаженням, тому довгі фрези 22 і 25 мм ведуть із меншою глибиною за прохід, ніж коротку 12 мм.

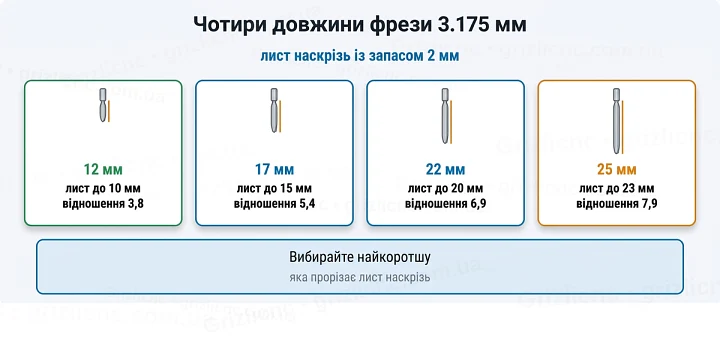

Чотири довжини фрези 3.175 мм: лист наскрізь із запасом 2 мм

Корекція на радіус фрези

Центр фрези йде на відстані радіуса від лінії контуру, тобто на 1.5875 мм. Для деталі траєкторію зміщують назовні, для отвору і вирізу всередину, інакше деталь вийде меншою на діаметр фрези, а отвір більшим. Якщо креслення намальоване по центру різу, наприклад для гравіювання лінією, корекцію не задають.

Під час розкладки деталей на листі зазор між контурами роблять не меншим за діаметр фрези, інакше дві сусідні траєкторії зіллються і тонка перемичка між деталями зламається.

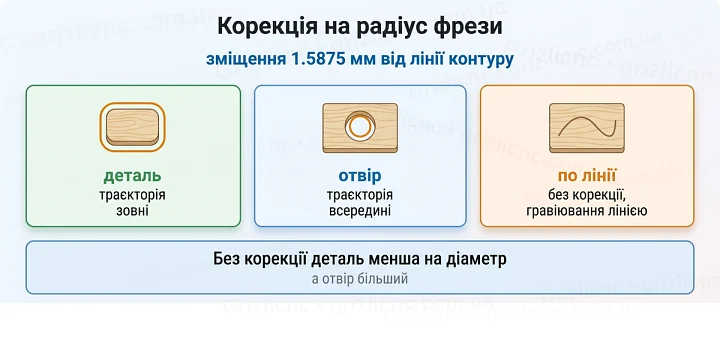

Корекція на радіус фрези: зміщення 1.5875 мм від лінії контуру

Перемички

Коли фреза дорізає контур, деталь стає вільною. Дрібну деталь фреза може підхопити і відкинути, а сама деталь зсувається і отримує заріз на останньому проході. Перемички залишають тонкий недоріз по висоті, який тримає деталь у листі до кінця обробки.

  • На маленьку деталь ставлять дві перемички, на довгу три або чотири, рівномірно по контуру.
  • Перемички не ставлять на заокруглення і кути, їх потім важко зачистити.
  • Після розкрою перемички підрізають ножем і зачищають шліфуванням урівень із кромкою.

Перемички під час розкрою: деталь тримається в листі до кінця

Порядок різів

Спочатку ріжуть внутрішні контури, отвори і пази, поки деталь тримається в листі по всьому периметру, і лише потім зовнішній контур. Якщо зробити навпаки, вирізана деталь зсунеться, і внутрішні елементи опиняться не на своїх місцях. Дрібні деталі ріжуть раніше за великі, великі тримають лист жорстким до кінця розкрою.

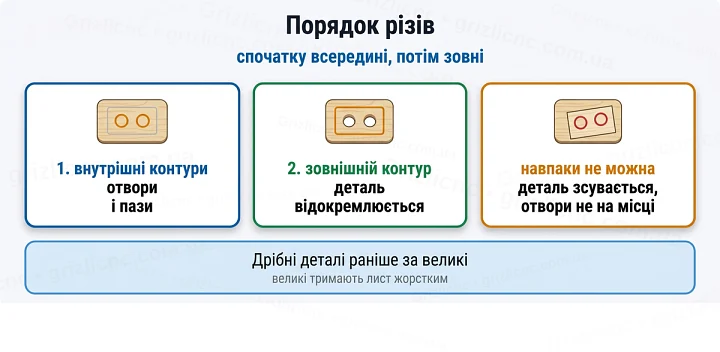

Порядок різів: спочатку всередині, потім зовні

Як утримати тонкий лист

  • Двосторонній скотч по всій площі тримає тонку фанеру і пластик без притисків, які заважають фрезі.
  • Гвинти ставлять за межами деталей, а траєкторію перевіряють, щоб фреза їх не зачепила.
  • Жертовний стіл із МДФ під листом дозволяє різати на глибину трохи більшу за товщину листа, не пошкоджуючи станину.
  • Вакуумний стіл тримає лист по всій площі, але маленькі деталі після прорізання втрачають присмоктування, тому перемички потрібні і з ним.
