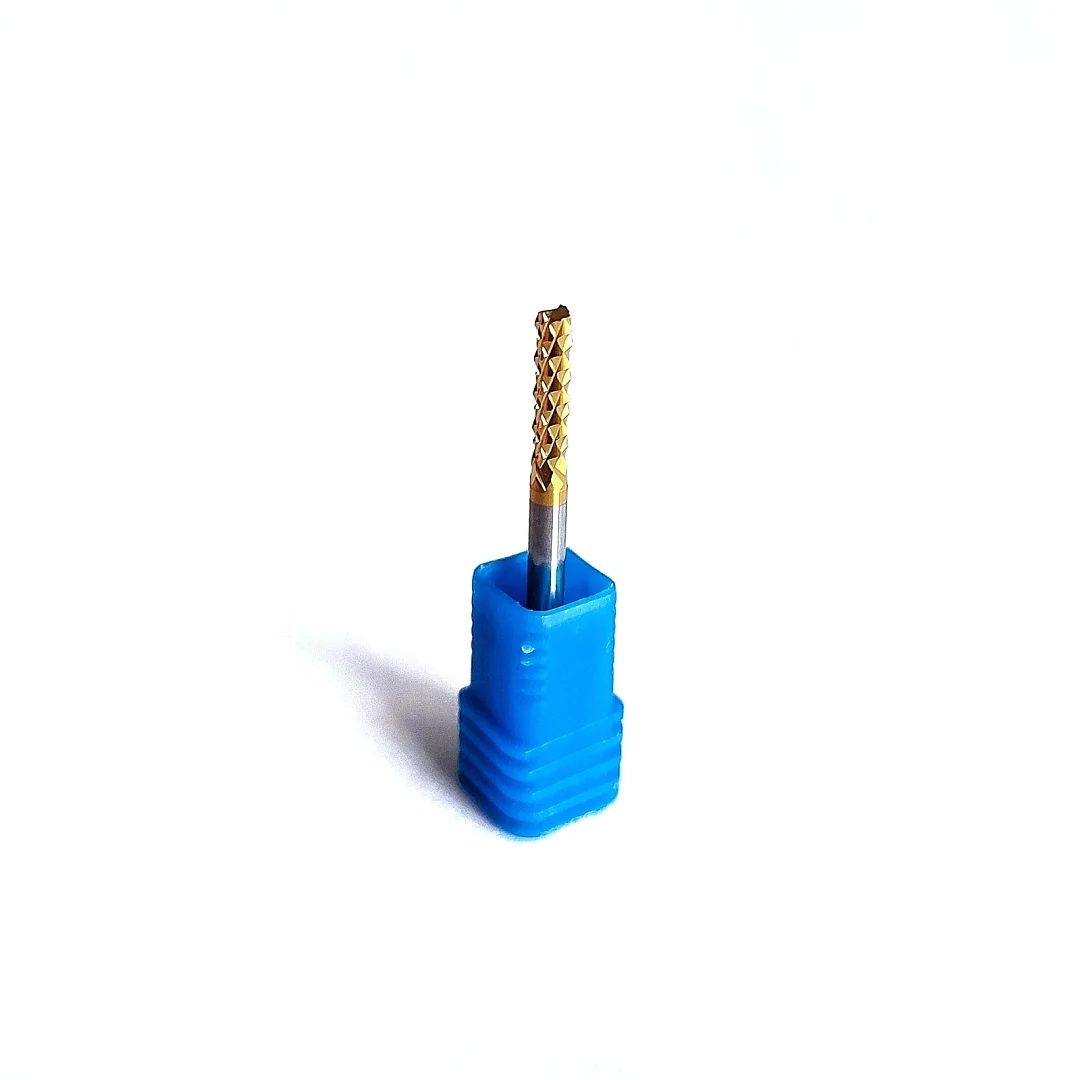

Фреза кукурудза 3 мм L14 з титановим покриттям підходить власникам верстатів з метричними цангами та тим, кому потрібен короткий жорсткий інструмент для тонких листів. Робоча частина довжиною 14 мм майже не прогинається, тому фреза тримає розмір при розкрої плат, склотекстоліту та карбонових пластин. Твердосплавна основа (в назві вказаний сплав 3А) доповнена титановим покриттям, яке зменшує тертя і допомагає ріжучій кромці довше залишатися гострою. Загальна довжина 38 мм, хвостовик 3 мм, у цангу заходить близько 24 мм. Для точного фіксування використовуйте цангу саме 3 мм, наприклад ER11 3 мм, а не 3.175 мм.
Що таке фреза «кукурудза»
- Робочу частину покриває дрібна перехресна насічка: канавки з лівим і правим нахилом перетинаються і утворюють багато маленьких зубчиків, як зерна на качані. Звідси й назва. В англомовних каталогах це corn teeth end mill, у нас її також називають рашпільною фрезою.
- Зубці з протилежним нахилом працюють парами: одні притискають матеріал вниз, інші піднімають. Шаруватий лист підрізається з двох сторін і не розшаровується.
- Стружка одразу дробиться в дрібний пил, який не набивається у вузьку канавку і не гріє інструмент.
- Основний режим роботи: різання бічною стороною при розкрої, прорізанні пазів, вікон і контурів.
Які матеріали обробляє
- Склотекстоліт FR-4, CEM-3 та заготовки друкованих плат
- Листовий текстоліт, гетинакс і G10 невеликої товщини
- Карбон у пластинах, склопластик
- Мікарта, HPL, фенольні та епоксидні листові пластики
- Фанера, МДФ і ХДФ невеликої товщини, тверда деревина
- Акрил і ПВХ, коли потрібен розкрій по контуру
Переваги
- Робоча частина 14 мм: якщо рахувати фрезу як консольно закріплений стрижень, її прогин виходить приблизно на 30% менший, ніж у фрези 3.175 мм L17, незважаючи на трохи менший діаметр.
- Титанове покриття: виробники інструменту відзначають, що покриття на основі титану підвищують твердість поверхні і знижують тертя. Кромка нагрівається слабше і повільніше тупиться.
- Метричний хвостовик 3 мм: зручний для шпинделів і граверів з метричними цангами. При загальній довжині 38 мм у затискач йде близько 24 мм.
- Твердий сплав: абразивне скло- та вуглеволокно він витримує значно довше, ніж швидкорізальна сталь.
- Ширина різу 3 мм: трохи менше відходів, внутрішні кути округлюються радіусом від 1,5 мм.
Рекомендації щодо застосування
- Довжина ріжучої частини має перевищувати товщину матеріалу приблизно на 2 мм. L14 розрахована на листи приблизно до 12 мм, але найкраще проявляє себе на платах і пластинах завтовшки кілька міліметрів.
- Встановлюйте фрезу в чисту цангу 3 мм, вставляйте хвостовик у затиск повністю і контролюйте биття.
- Орієнтовні режими: у таблиці одного з виробників для фрез «кукурудза» 3 мм при обробці карбону і друкованих плат стоять 12 000 об/хв, подача 500 мм/хв і 0,3 мм за прохід. Посібники з фрезерування склотекстоліту інструментом близького діаметра (1/8") допускають 18 000-24 000 об/хв, 760-1500 мм/хв і 0,5-1,5 мм за прохід. Починайте з обережних значень і збільшуйте їх поступово, прислухаючись до звуку і стежачи за нагрівом.
- Покриття не рятує від тертя при заниженій подачі: якщо фреза скребе, а не ріже, вона перегрівається і тупиться. Врізання робіть по рампі або по гвинтовій траєкторії.
- Стінка різу виходить матовою, це нормально для насічки. Пил склотекстоліту і карбону шкідливий, працюйте з витяжкою і в респіраторі.
