Фрези з прямими ножами діаметром 1-3 мм для фрезерного верстата ЧПУ

У групі зібрані тонкі двозахідні фрези з прямими ножами діаметром 2 і 2.5 мм. Ріжуча частина в них тонша за хвостовик 3.175 мм, тому фрези ставляться у звичайну цангу настільного верстата і при цьому ріжуть вузькі пази і дрібні елементи. У статті розбираємо, що дає тонка ріжуча частина на товстому хвостовику, які дрібні елементи можна вирізати, як різати літери і трафарети, як робити інкрустацію і як берегти тонку фрезу.
Сортувати за За замовчуванням За ціною

Тонка ріжуча частина на товстому хвостовику

Хвостовик 3.175 мм товщий за ріжучу частину і переходить у неї коротким конусом. Фреза ставиться в ту саму цангу, що й інші фрези настільного верстата, а товстий хвостовик тримає тонку частину жорсткіше, ніж якби фреза була тонкою по всій довжині.

Глибина різу обмежена не лише ріжучою частиною, а й переходом: під час наскрізного різу конус не має входити в матеріал. У фрези 2 мм ріжуча частина 12 мм, у 2.5 мм 17 мм, відношення довжини до діаметра 6 і 6,8. Це довгі для свого діаметра фрези, тому глибину за прохід у них беруть меншою, ніж у фрез 3.175 мм.

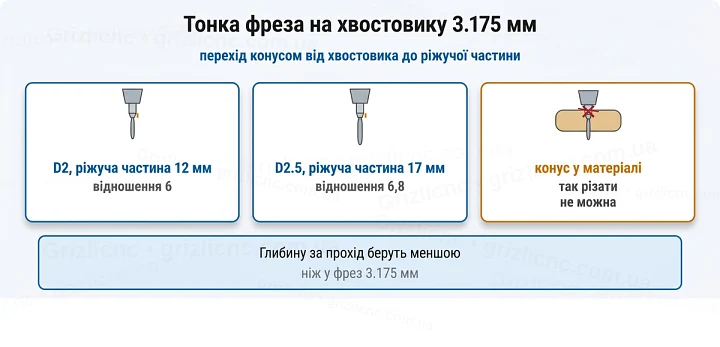

Тонка фреза на хвостовику 3.175 мм: перехід конусом від хвостовика до ріжучої частини

Які дрібні елементи можна вирізати

ФрезаНайвужчий пазРадіус внутрішнього кутаНайменший круглий отвір
D22 мм1 мм2 мм
D2.52,5 мм1.25 мм2,5 мм

Тонка фреза потрібна там, де фреза 3.175 мм з радіусом кута 1.59 мм уже не вміщується: вузькі прорізи, дрібні отвори, гострі внутрішні кути на маленьких деталях. На великих деталях вона програє: ріже повільніше і зношується швидше.

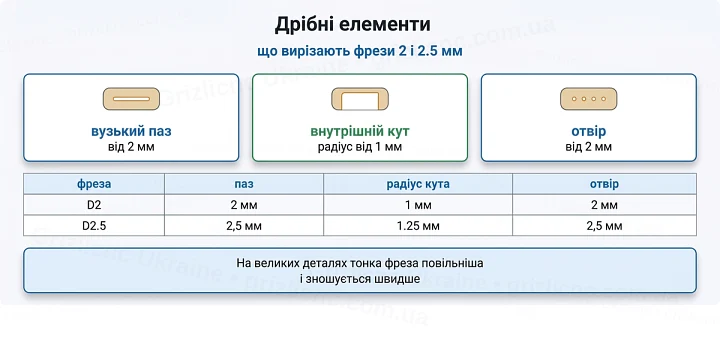

Дрібні елементи: що вирізають фрези 2 і 2.5 мм

Літери і трафарети

  • Внутрішні просвіти літер о, а, в, р, б мають бути ширшими за діаметр фрези, інакше фреза їх не виріже і літера закриється.
  • Перемички трафарету, які тримають внутрішні частини літер, роблять ширшими за два діаметри фрези, інакше тонка перемичка з фанери зламається.
  • Висоту шрифту підбирають так, щоб найтонший штрих літери був не вужчим за діаметр фрези: під час вирізання наскрізь штрих, вужчий за фрезу, просто зникне.
  • Гострі кути літер фреза заокруглить своїм радіусом: у 2 мм це 1 мм, такий кут на шрифті заввишки від 20 мм оку малопомітний.

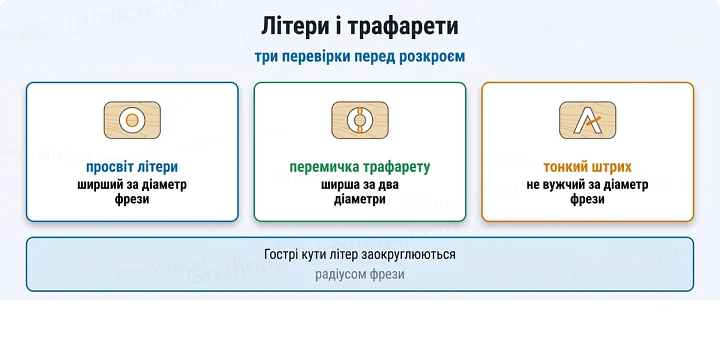

Літери і трафарети: три перевірки перед розкроєм

Інкрустація

Під час інкрустації в основі фрезерують кишеню, а вставку вирізають по тому самому контуру з іншої породи або пластику. Фреза заокруглює внутрішні кути кишені своїм радіусом, а зовнішні кути вставки залишаються гострими, і вставка в кишеню не сідає.

Тому вставку ріжуть тією самою фрезою, що й кишеню, а зовнішні кути вставки заокруглюють тим самим радіусом. Тонка фреза робить радіус меншим, тому малюнок інкрустації зберігає більше деталей. Зазор під клей задають зміщенням траєкторії вставки всередину на кілька сотих міліметра.

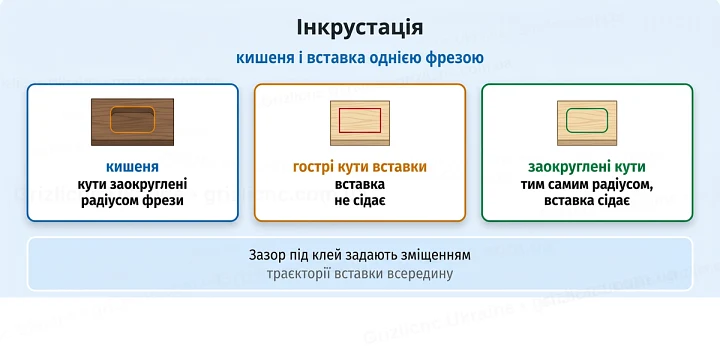

Інкрустація: кишеня і вставка однією фрезою

Як берегти тонку фрезу

  • Тонка фреза ламається від перевантаження одразу, без попередження, тому глибину за прохід зменшують насамперед.
  • Подачу знижують разом із глибиною, але не настільки, щоб фреза терла матеріал і перегрівалася.
  • Вхід у матеріал роблять по похилій, а не вертикальним врізанням.
  • Пилосос біля фрези обов’язковий: вузький паз забивається стружкою швидше за широкий.
