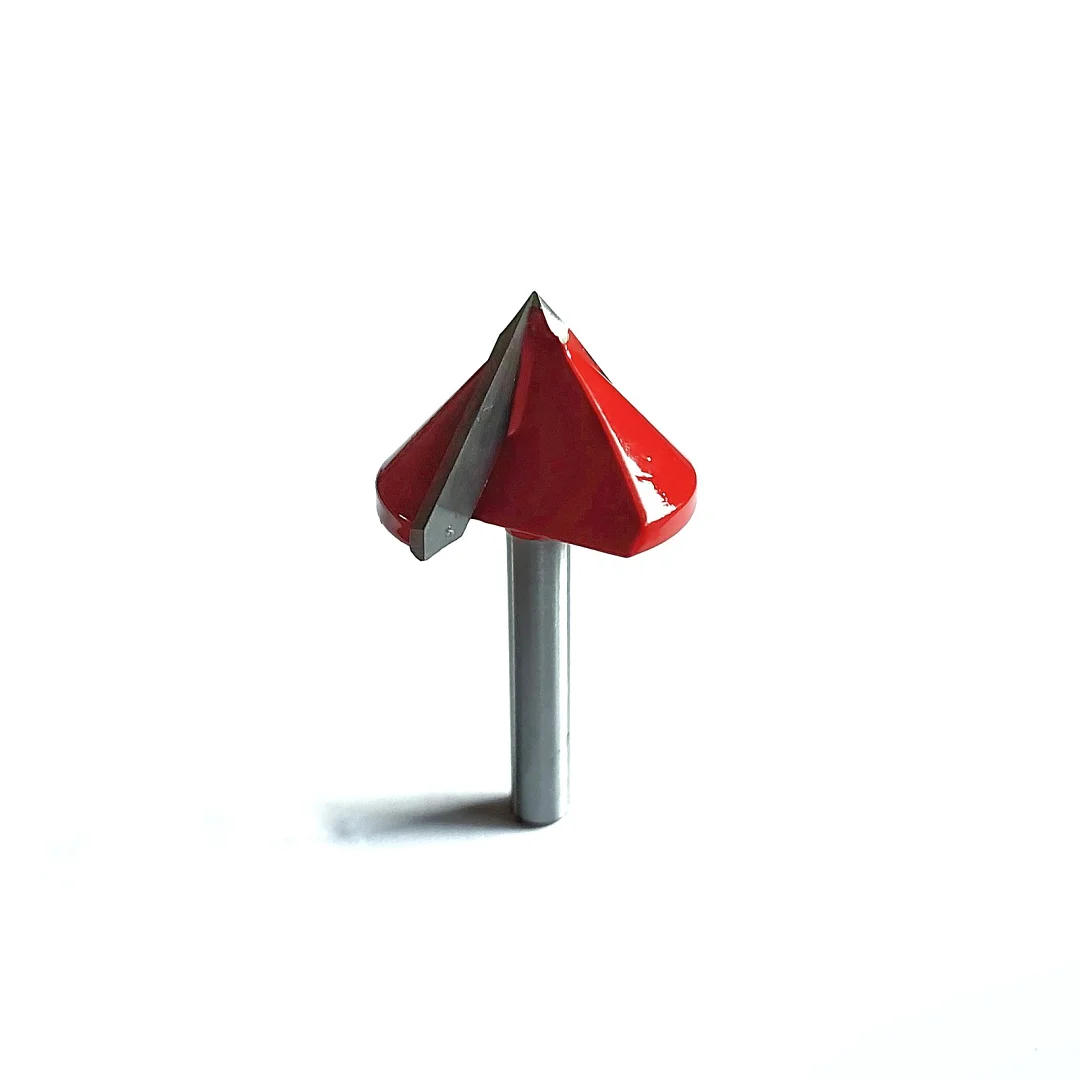

Конусна V-подібна фреза 32 мм з кутом 90° призначена для зняття фасок, прорізання декоративних V-пазів та об’ємного гравірування написів на фрезерному верстаті з ЧПУ. Дві різальні кромки з твердого сплаву 3А напаяні на сталевий корпус і формують конус з вершинним кутом 90°, тобто 45° з кожного боку. Фреза впевнено працює по масиву дерева, фанері, МДФ, ДСП та листовим пластикам. Хвостовик 6 мм, загальна довжина 54 мм. Для встановлення потрібна цанга 6 мм, наприклад ER11, ER16 або ER20 відповідного розміру.
Що таке конусна V-подібна фреза
- Різальна частина має форму конуса з гострою вершиною. Ширина різу залежить від глибини: чим глибше опускається фреза, тим ширшим виходить паз. Для кута 90° ширина пазу на поверхні дорівнює подвоєній глибині.
- Такий інструмент називають V-подібною, конічною або гравірувальною фрезою, в закордонних каталогах V-groove bit або V-bit.
- Кут 90° найуніверсальніший: він дає акуратну фаску 45° на кромці і широкі, добре читабельні літери при V-гравіруванні.
- Окрім гравірування, конусною фрезою роблять надрізи панелей, декоративні канавки на меблевих деталях і фаски по контуру виробів.
- В програмах для ЧПУ (наприклад, VCarve, Aspire, Fusion 360) така фреза використовується в стратегіях V-гравірування, де глибина змінюється плавно і створює ефект ручного різьблення по дереву з гострими кутами.
Які матеріали обробляє
- Масив м’яких і твердих порід: сосна, дуб, ясень, горіх
- Фанера, МДФ, ХДФ, ДСП, зокрема ламіновані
- Акрил, ПВХ та інші листові пластики
- Композитні та спінені плити для вивісок
- Шкіра і гума для декоративної обробки
Переваги
- Діаметр 32 мм: за розрахунком для кута 90° висота конуса близько 16 мм, тому однією фрезою можна отримати V-паз шириною до 32 мм або фаску 45° з катетом до 16 мм.
- Кут 90°: проста залежність глибини і ширини різу полегшує розрахунок траєкторій, а широкий профіль підходить для великих написів і декоративних канавок на фасадах і панелях.
- Дві різальні кромки: різ іде стабільніше і швидше, стружка виходить з пазу без забивання.
- Твердий сплав 3А: твердосплавні напайки зносостійкі і довго тримають гостроту навіть на МДФ, ДСП і клеєних плитах.
- Хвостовик 6 мм: жорсткіший за тонкі хвостовики 3.175 і 4 мм і краще витримує навантаження від широкої різальної частини.
Рекомендації щодо застосування
- Швидкість обертання обирайте з урахуванням великого діаметра. Продавці аналогічних фрез 32 мм вказують 18 000-24 000 об/хв і подачу 8-12 м/хв, проте загальні таблиці швидкостей для фрез діаметром більше 31,75 мм (1-1/4") обмежують максимум приблизно 16 000 об/хв, а один з продавців радить починати приблизно з 15 000 об/хв. Починайте з нижніх значень і збільшуйте поступово.
- Точно виставляйте нуль по осі Z: помилка по глибині подвоюється в ширині пазу, тож 0,1 мм по Z дають 0,2 мм по ширині.
- Глибокі пази і широкі букви обробляйте в кілька проходів по глибині. Великі пласкі ділянки при V-гравіруванні краще обробляти прямою фрезою, а конусну залишати лише для скосів.
- При знятті фаски опускайте фрезу так, щоб працювала середня частина кромки, а не сама вершина: так чистіша поверхня і менше навантаження на вістря.
- Вставляйте хвостовик у чисту цангу на всю довжину, надійно закріплюйте заготовку і використовуйте пиловидалення. Фреза не призначена для обробки чорних металів.
