Гравери для фрезерного верстата ЧПУ

Що таке гравер

Гравер відрізняється від звичайної кінцевої фрези формою: ріжуча частина сходиться конусом до вершини, а на кінці залишена плоска полиця шириною в десяті частки міліметра. Полиця задає найвужчу лінію, а конус розширює канавку в міру заглиблення. Так одна фреза дозволяє отримати лінію потрібної товщини, якщо точно задати глибину.

Гравери маркують діаметром хвостовика, кутом конуса і шириною полиці: наприклад D3.175 W0.1 30° означає хвостовик 3.175 мм, полицю 0.1 мм і кут 30°.

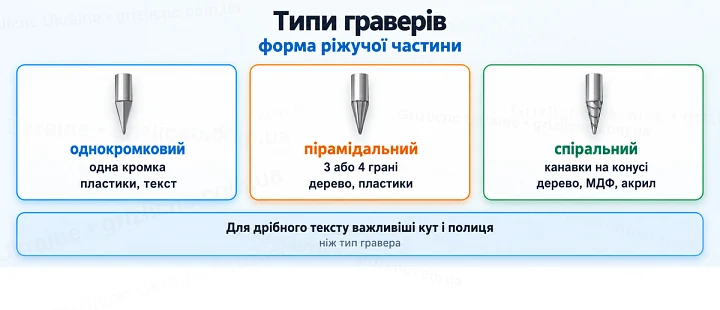

Типи граверів

Однокромковий гравер добре виводить стружку з вузької канавки і менше гріє пластик. Багатогранний і спіральний гравери міцніші біля вершини і дають гладкіші стінки канавки в деревині. Для дрібного тексту головне не тип, а кут і ширина полиці.

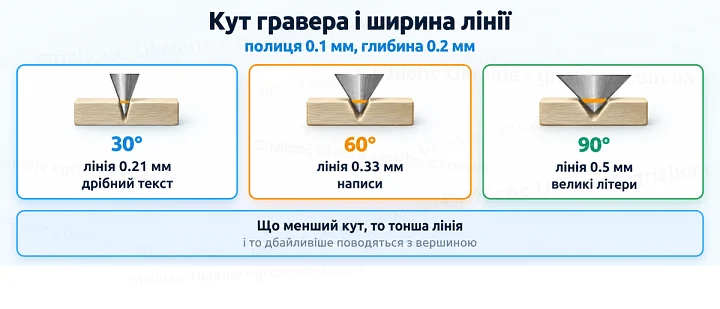

Кут і полиця: яку лінію дасть гравер

Ширина лінії дорівнює ширині полиці плюс подвоєна глибина, помножена на тангенс половини кута. Для гравера з полицею 0.1 мм на глибині 0,2 мм це виглядає так:

Вузький кут дає тонку лінію на помітній глибині, тому дрібний шрифт залишається читабельним і не перетворюється на подряпину. Широкий кут швидше набирає ширину і підходить для великих літер і V-подібних пазів. Що менший кут, то тонша вершина і то дбайливіше з нею поводяться.

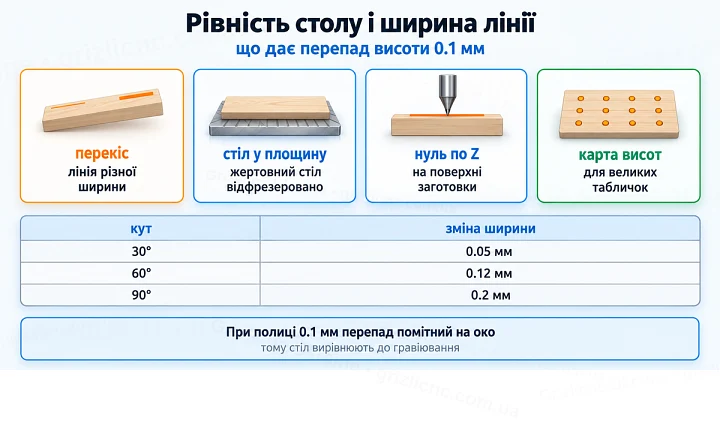

Глибина і рівність столу

Гравер чутливий до висоти заготовки сильніше за будь-яку іншу фрезу. Якщо стіл або заготовка відхиляються по висоті на 0,1 мм, ширина лінії змінюється на подвоєне відхилення, помножене на тангенс половини кута: у гравера 30° на 0,05 мм, у 60° на 0,12 мм, у 90° на 0,2 мм. При полиці 0.1 мм це помітна різниця: на одному краю таблички лінія вдвічі ширша, ніж на іншому.

Тому перед гравіюванням жертовний стіл фрезерують у площину, заготовку притискають по всій площі, а нульову точку по Z знімають просто на поверхні матеріалу. Для великих табличок використовують режим компенсації висоти за картою поверхні, якщо його підтримує програма керування верстатом.

Матеріали і завдання

• Двошаровий пластик для табличок: гравер знімає верхній кольоровий шар і відкриває нижній, глибину підбирають за товщиною верхнього шару.
• Дерево і фанера: написи, орнаменти, розмітка під розпис і різьблення.
• Акрил: гравіювання зі зворотного боку для підсвічування, написи і малюнки.
• Друковані плати: фрезерування ізолювальних доріжок навколо провідників вузьким гравером.

Режими гравіювання

Як орієнтир виробники граверів 30° з хвостовиком 3.175 мм вказують для дерева і пластику 12000-22000 об/хв, подачу 1000-1100 мм/хв і швидкість заглиблення 370-500 мм/хв. Це стартові значення для проби: тонка вершина гравера ламається легше, ніж пряма фреза з тим самим хвостовиком, тому глибину за прохід починають з малої і збільшують, доки край лінії залишається чистим.

На акрилі за надто повільної подачі і високих обертів пластик плавиться і налипає на вершину, тоді піднімають подачу або знижують оберти. На деревині з яскраво вираженими річними кільцями глибину вибирають так, щоб лінія не рвалася на переході від м’якої деревини до щільної.

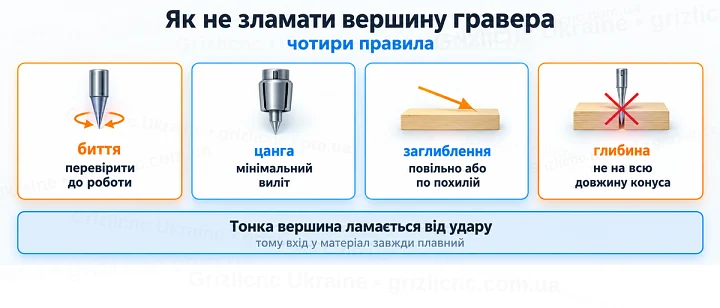

Як не зламати вершину

• Перевіряйте биття: у вершини 0.1 мм биття в кілька сотих уже розширює лінію і навантажує кромку з одного боку.
• Затискайте хвостовик у цанзі на всю довжину затиску, мінімальний виліт знижує вібрацію.
• Заглиблюйтеся повільно або по похилій, удар об матеріал на робочій подачі ламає полицю.
• Не гравіюйте на глибину, де конус працює всією довжиною кромки: для глибоких пазів беріть гравер із більшим кутом.

Типові помилки

• Гравіюють по нерівному столу і отримують лінії різної ширини.
• Знімають нуль по столу, а не по поверхні заготовки.
• Плутають діаметр хвостовика з шириною лінії.
• Ставлять подачу як для кінцевої фрези і ламають вершину на першому заході.
• Не враховують полицю під час розрахунку ширини лінії в макеті.
