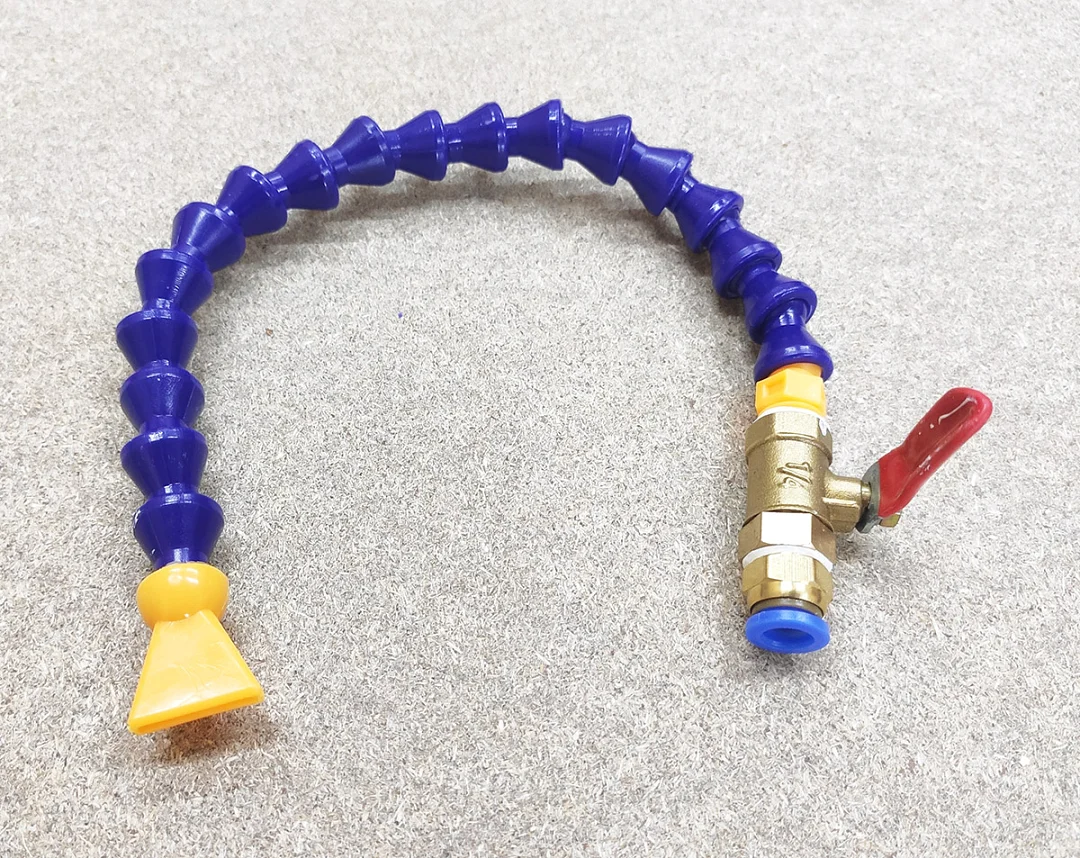

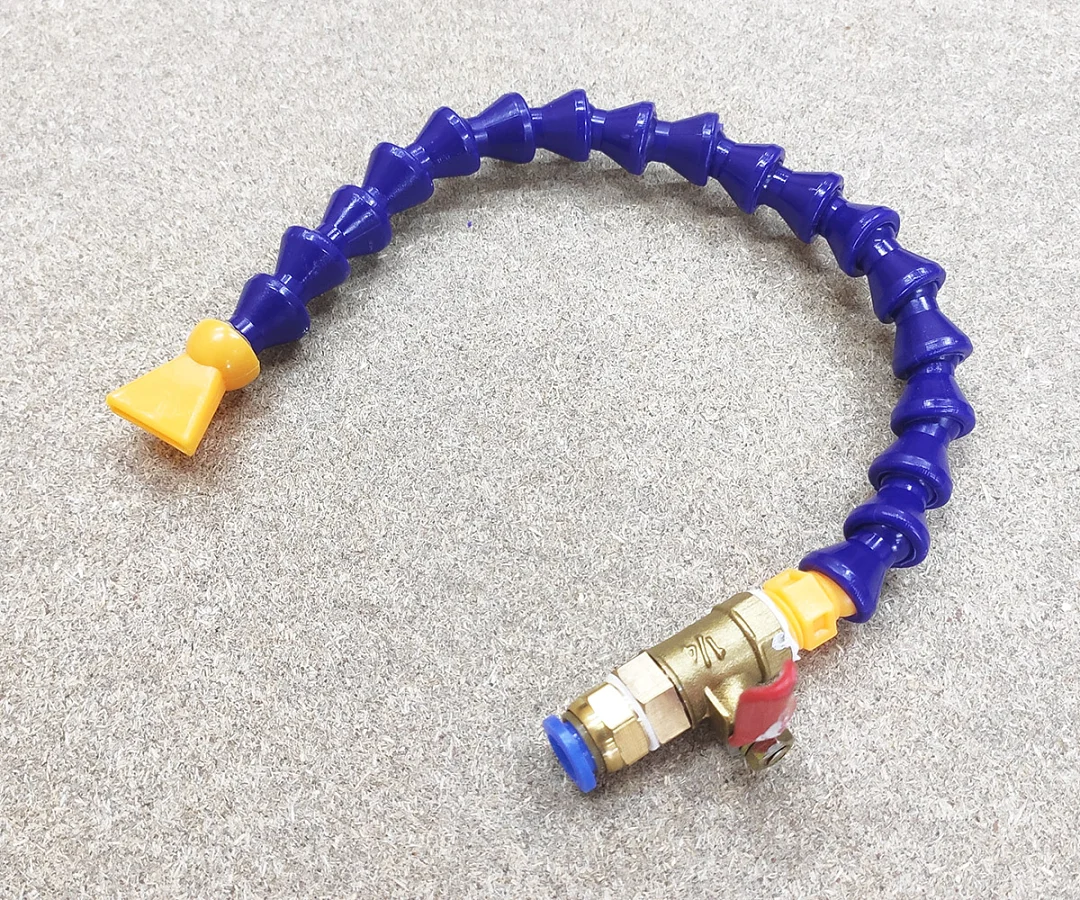

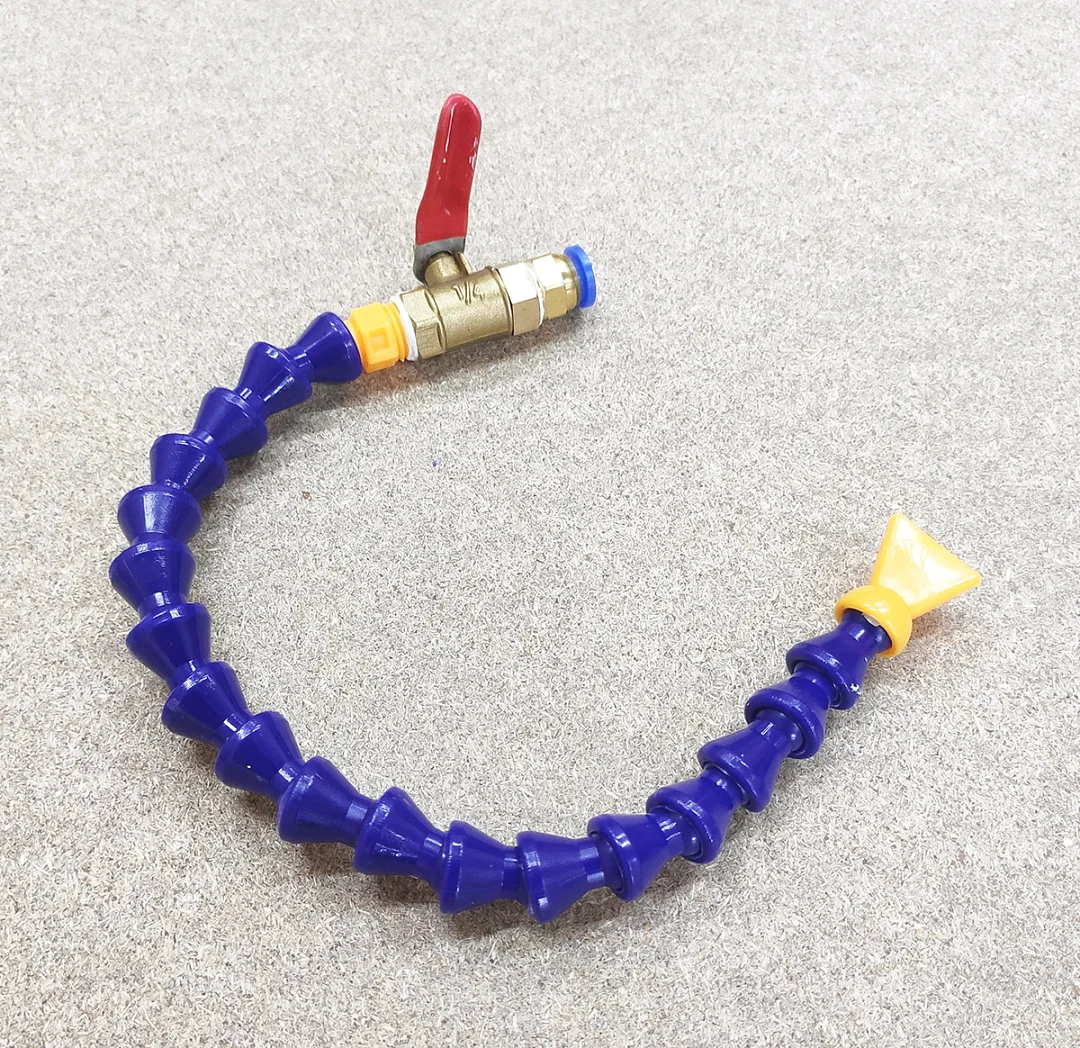

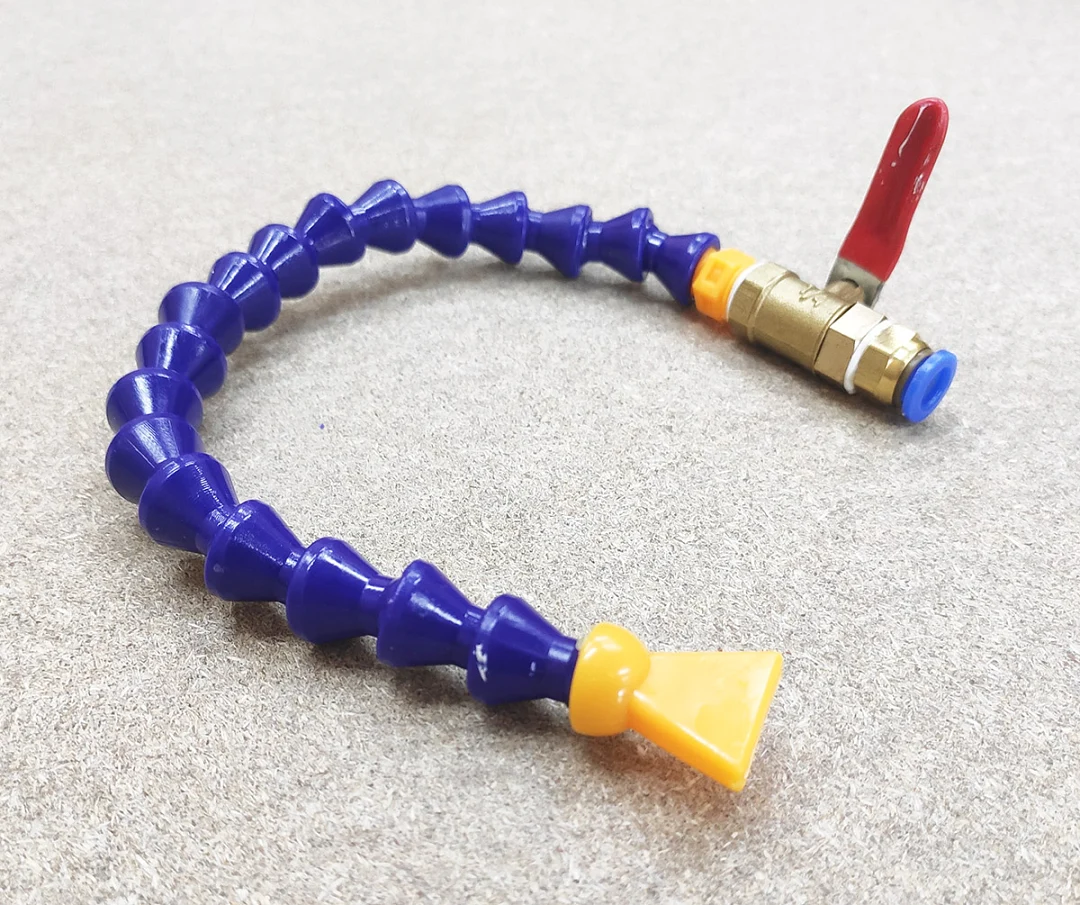

Гнучкий шланг подачі ЗОР з латунним краном, плоским носиком і фітингом 8 мм для верстата ЧПУ

Гнучкий шланг подачі ЗОР з краником і плоским носиком підводить змащувально-охолоджувальну рідину до інструмента і заготовки. Шланг підключають до лінії подачі трубкою 8 мм через цанговий фітинг, кран на основі регулює і перекриває потік, а плоский широкий носик розгортає струмінь віялом і накриває ним широку смугу.

Що таке гнучкий сегментний шланг

Шланг зібраний із пластикових сегментів, які защіпаються один в одний. Кожне з’єднання працює як порожнистий шарнір: усередині проходить канал для рідини, а шлангу можна надати потрібного вигину, і він збереже форму. Так носик залишається спрямованим в одну точку без додаткових кріплень.

Конструкція

• Цанговий фітинг під трубку із зовнішнім діаметром 8 мм: трубку вставляють до упору, для зняття натискають на синє кільце фітинга.
• Латунний кульовий кран з червоним важелем: поворот важеля відкриває, прикриває або перекриває потік.
• Сині пластикові сегменти з жовтим перехідником на основі.
• Плоский широкий носик на кінці шланга: вихід у вигляді щілини дає віяловий струмінь.

Де застосовують

• Подача ЗОР на фрезерних, свердлильних і токарних верстатах з ЧПУ, коли рідина потрібна на широкій зоні обробки.
• Змивання стружки із заготовки і з зони різання віяловим струменем.
• Обдування заготовки: шланг можна підключити до пневмолінії з трубкою 8 мм і здувати стружку стисненим повітрям.

Рекомендації

• Розвертайте носик так, щоб смуга струменя проходила через зону контакту інструмента із заготовкою.
• Ріжте трубку 8 мм перпендикулярно до осі та вставляйте у фітинг до упору, інакше з’єднання може підтікати.
• Витрату рідини налаштовуйте краном на основі шланга.
• Згинайте шланг плавно по всій довжині, а не в одному з’єднанні: кут повороту кожного шарніра обмежений.
