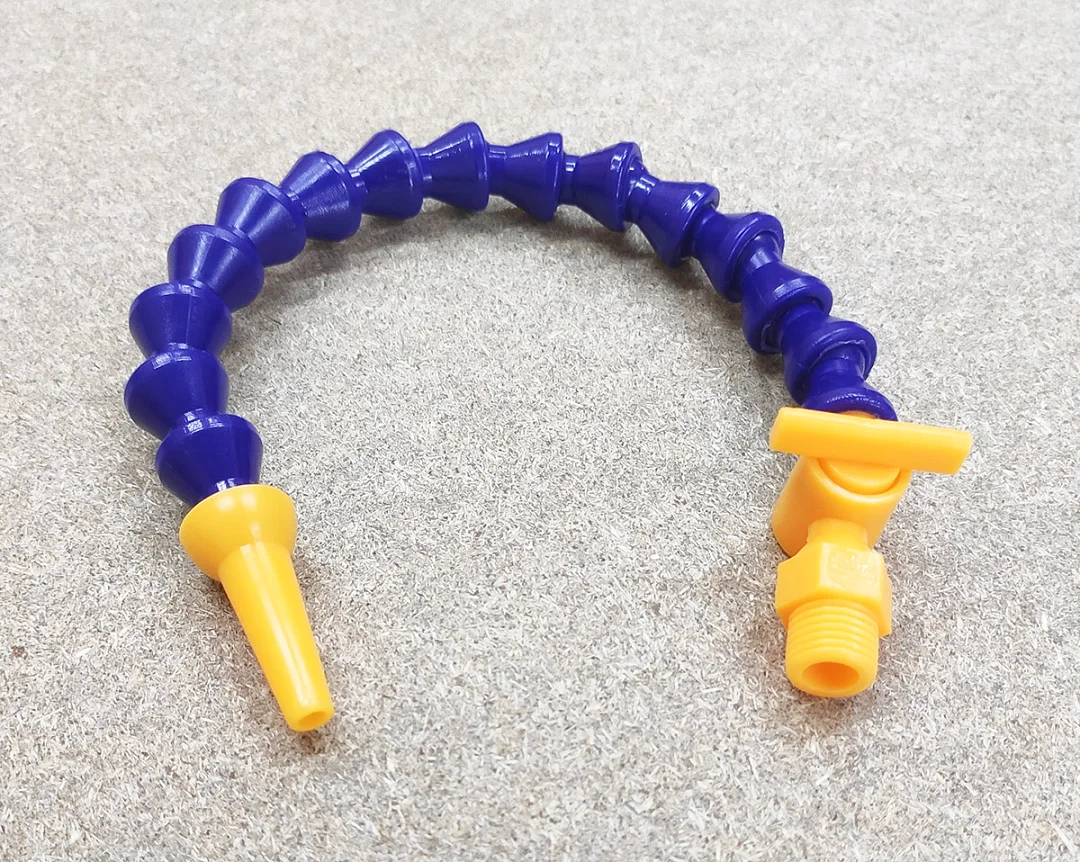

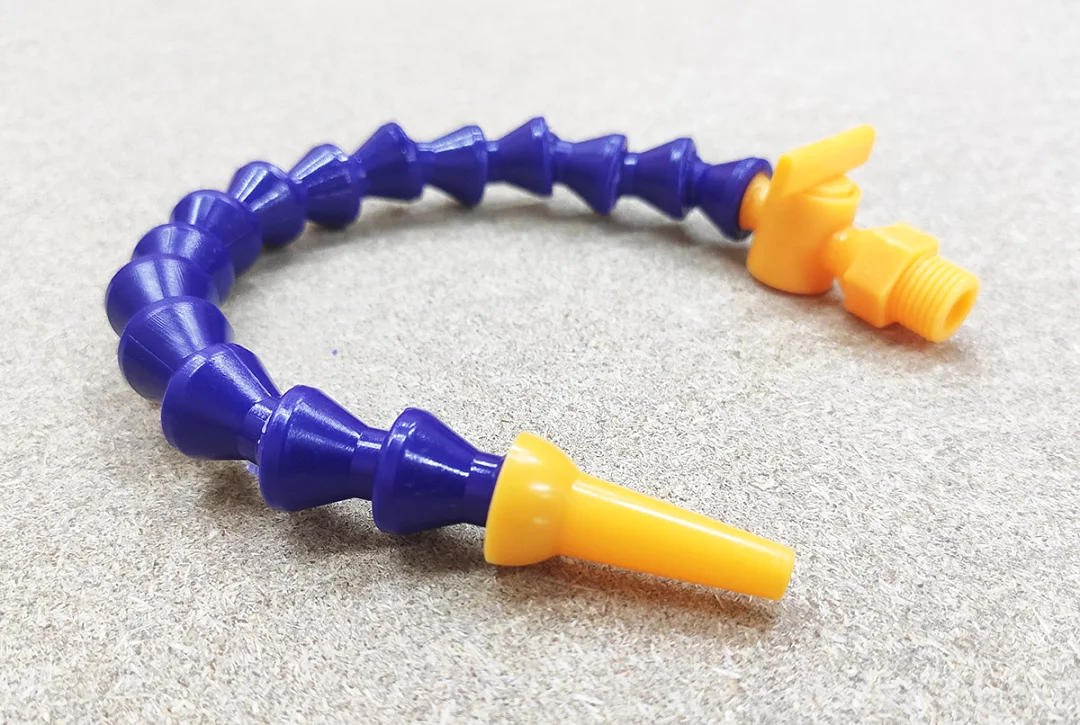

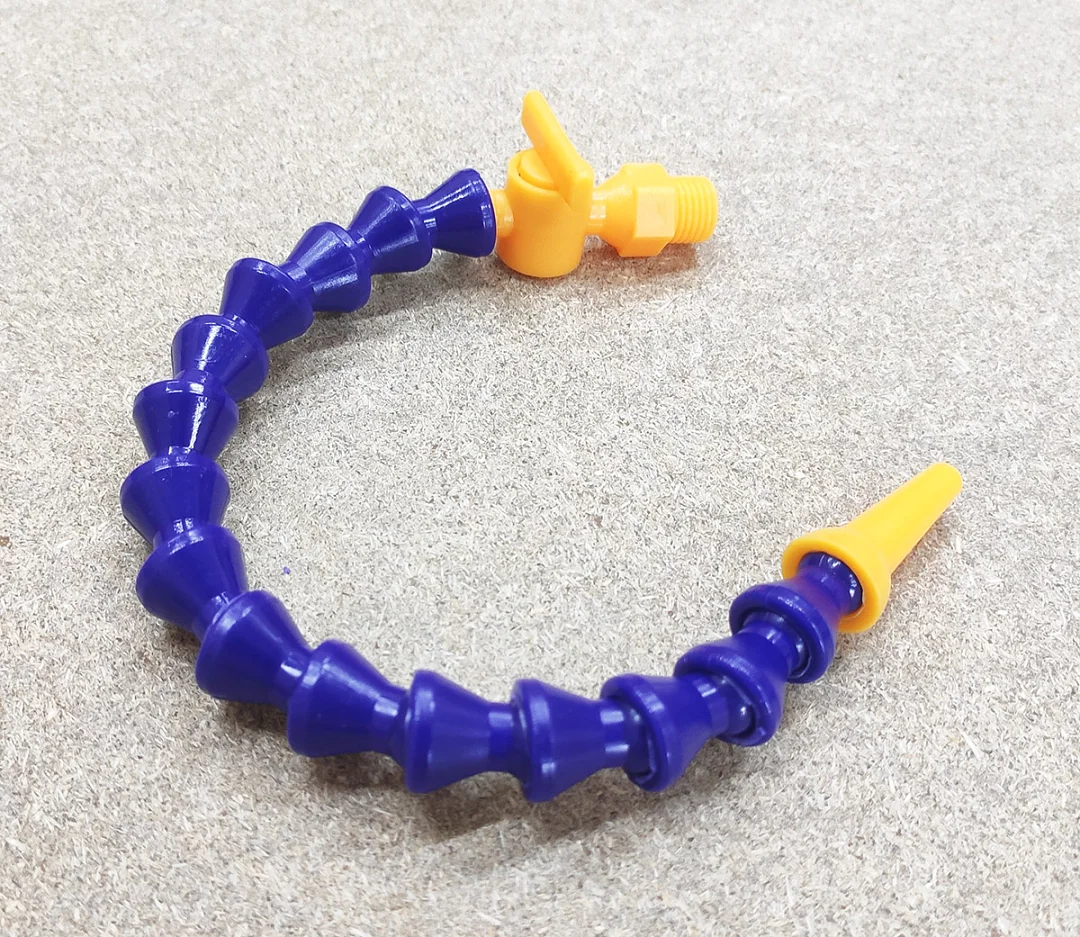

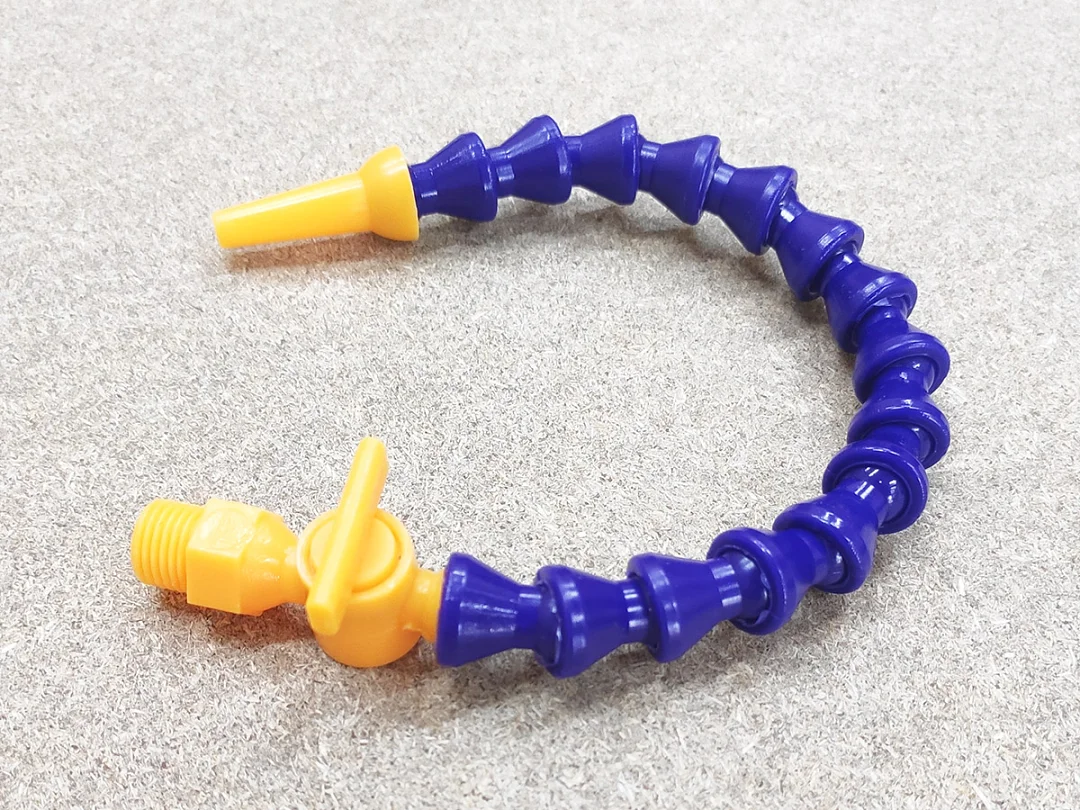

Гнучкий пластиковий шланг подачі ЗОР з краником, різьбовим штуцером і вузьким носиком для верстата ЧПУ

Гнучкий пластиковий шланг подачі ЗОР підводить змащувально-охолоджувальну рідину до фрези і заготовки. Шланг вкручують штуцером із зовнішньою різьбою в отвір лінії подачі, пластиковий краник на основі регулює і перекриває потік, а вузький круглий носик спрямовує зосереджений струмінь у зону різання. Усі деталі шланга, зокрема кран і штуцер, пластикові.

Що таке гнучкий сегментний шланг

Шланг зібраний із пластикових сегментів, які защіпаються один в одний. Кожне з’єднання працює як порожнистий шарнір: усередині проходить канал для рідини, а шлангу можна надати потрібного вигину, і він збереже форму. Так носик залишається спрямованим в одну точку без додаткових кріплень.

Конструкція

• Пластиковий штуцер із зовнішньою різьбою і шестигранником під ключ. Розмір різьби вказано в характеристиках.
• Пластиковий краник з поперечною ручкою: поворот ручки відкриває, прикриває або перекриває потік.
• Сині пластикові сегменти.
• Вузький круглий носик на кінці шланга.

Де застосовують

• Подача ЗОР на фрезу і заготовку на фрезерних, свердлильних і токарних верстатах з ЧПУ, де в лінії подачі є різьбовий отвір.
• Точкова подача рідини, коли струмінь потрібно спрямувати в зону роботи одного інструмента.

Рекомендації

• Перед встановленням звірте різьбу штуцера з різьбою в отворі лінії подачі.
• Затягуйте пластиковий штуцер за шестигранник без великого зусилля, щоб не зірвати різьбу. Для герметичності різьбу можна ущільнити стрічкою.
• Спрямовуйте носик у зону контакту фрези із заготовкою, струмінь має потрапляти на різальну кромку.
• Згинайте шланг плавно по всій довжині, а не в одному з’єднанні: кут повороту кожного шарніра обмежений.
